汽車行業飛速發展，對車用材料強度的追求持續向上。從1000兆帕到1500兆帕，再到2000兆帕，高強鋼特別是熱成形鋼的強度不斷突破。然而，材料的強度等級越高，零件在加工過程中的潛在氫脆及延遲開裂的風險越高，這也成為汽車制造行業的一大難點。那么，強度等級最高達到2000兆帕的鋁硅鍍層熱成形鋼Usibor?不怕開裂的秘訣又是什么呢？

 車身設計首選之材

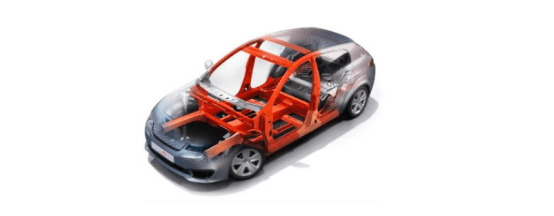

鋁硅鍍層熱成形鋼Usibor?自面世以來便受到汽車設計師的推崇，成為車身結構設計的首選。新一代鋁硅鍍層熱成形鋼Usibor?2000強度高達2000兆帕，尤其適用于車身的防侵入零件；與之配套激光拼焊使用的熱成形鋼Ductibor?1000極具延展性，且抗拉強度達到1000兆帕以上，可在高強度和高韌性之間達到完美的平衡，適用于發生碰撞時需要吸能的部件。

通過Usibor?2000的超高強度來設計更強更輕的零件，汽車設計師可去除常規設計中的某些加強件，從而減少零件總數；通過Ductibor?1000來設計“軟區”使得車輛在碰撞性能中的表現更為出色；通過激光拼焊技術，可將不同牌號、不同厚度的Usibor?和Ductibor?結合起來設計成特定的強度和韌性要求，讓車身關鍵部位在實現更安全碰撞性能的同時達到減重的效果。另外，通過熱成形加工工藝，Usibor?2000和Ductibor?1000很容易被加工成具有高度復雜的幾何形狀，且沖壓出的零件具有更出色的精度。憑借這樣豐富的設計自由度，汽車設計師可以進行更具創意、更安全、更輕量化車身結構設計。

一項關于中型轎車白車身的研究表明，將Usibor?2000和Ductibor?1000用于被動安全結構件可大幅降低白車身重量。與采用強度1000兆帕的標準先進高強鋼的基準白車身相比，可在維持同等碰撞性能的基礎上減重30%，與大量使用第一代熱成形鋼Usibor?1500和Ductibor?500的白車身相比減重10%。

 配套精準的熱成形工藝

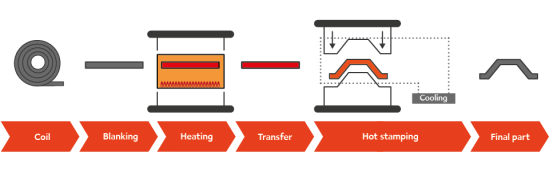

Usibor?2000和Ductibor?1000適用于直接熱成形工藝，這種工藝生產過程簡單、成本效益高，生產出來的零件強度高、成型精度好，無回彈。通過安賽樂米塔爾專利加熱工藝窗口加工，可有效降低熱成形鋼的氫致延遲斷裂敏感性，同時焊接性和耐腐蝕性也得到提升，使沖壓時實現靈活、高效、經濟生產成為可能。

目前，Usibor?2000和Ductibor?1000已在多款車型上實現本土化應用，合規使用鋁硅鍍層熱成形鋼和熱成形技術可以帶來高性能的產品，提升整車品質。針對沖壓時最為關心的鋁硅鍍層熱成形鋼的特性及沖壓性能等熱成形工藝問題，我們邀請了安賽樂米塔爾和VAMA的技術專家來為大家進行解答。

Q1：熱成形材料在沖壓成型過程中容易出現哪些問題？

要實現熱成形材料在零部件上的批量生產并最終得到滿足主機廠技術規范要求的各項性能，沖壓時必須根據零件的實際情況制定相應的熱成形工藝窗口。如果加熱工藝窗口不當，比如加熱的時間過長或過短，溫度過高或過低，都將引起生產出來的零件后續無法滿足主機廠對于機械性能、焊接性能、涂裝性能等一系列要求。更進一步來說，如果工藝窗口不適當，還將帶來氫脆、延遲開裂等風險。

Q2：針對氫脆和延遲開裂的問題，發生的原因是什么？沖壓過程應該注意些什么？

氫脆的發生需要特定的條件即材料自身超高強度、游離態氫含量和內外應力。由于鋁硅鍍層熱成形鋼板在加熱過程中，加熱爐空氣中的水份受熱分解所形成的游離態氫原子會滲透到鋼材基板中同時被鋁硅涂層束縛，從而加劇材料的氫脆風險；其次，熱成形鋼在沖壓之后零件本身具備非常高的強度和一定的內應力，從而使得氫脆的系統性風險進一步提高。

另外，我們說到材料的強度越高，氫脆的風險性也隨之增加。在對熱成形鋼尤其是第二代熱成形鋼Usibor?2000進行沖壓的時候，為了有效降低氫脆的系統性風險，我們建議客戶嚴格按照安賽樂米塔爾規定的工藝窗口進行加熱，并對爐內的露點進行監控。根據安賽樂米塔爾的經驗，爐內的露點一般要控制在-5℃以下。安賽樂米塔爾和VAMA大量的實驗數據證明，由此條件下生產的Usibor?2000零件其氫脆風險可以有效控制在非常低的水平。

Q3：鋁硅鍍層在熱沖壓及后續加工工序中有什么作用？

與其它熱成形硼鋼尤其是裸板相比較，鋁硅鍍層熱成形鋼非常適合高溫加熱沖壓工藝，零件的抗腐蝕性能能有一個質的提升。另外，鋁硅鍍層熱成形鋼相對于裸板而言熱成形工藝更加便捷，在加熱爐中無需加入任何保護氣體，熱成形后的零件表面不會形成氧化皮和脫碳，后續也省去了拋丸處理工序，零件的機械性能和最終尺寸也能得到有效保障。

Q4：針對復雜熱成形零件沖壓后的回彈問題，安賽樂米塔爾在沖壓成型工藝設計上有什么獨門訣竅？

相較于冷成型高強鋼而言，熱成形零件的回彈問題已經能夠得到有效解決。針對特別復雜的熱成形零件，可以通過分析成型性能和回彈量來做好回彈補償設計，安賽樂米塔爾中國EVI團隊可以提供專業、定制化的回彈補償解決方案來幫助客戶在開模階段攻克這一難題。

Q5：在熱成形加工過程中，有哪些方法可以更好的實現Usibor?2000的設計性能？

在Usibor?2000進行產品開發時，我們的設計思路就是它能夠完全與第一代鋁硅鍍層熱成形鋼Usibor?1500的熱成形生產線相兼容，沖壓時無需進行額外的產線升級和調整壓機噸位。

在熱成形加工工藝中需要注意以下三點：首先，要對加熱爐內的露點進行監控；第二，采用模具冷卻，而不能直接水冷；第三，零件切割必須用激光切割的方式，而不能采用機械切割。

Q6：在傳統的認知中，強度與韌性往往成反比，強度級別高達2000兆帕的Usibor?2000是如何實現兩者兼顧的？

安賽樂米塔爾在進行Usibor?2000化學成分和超微晶組織開發設計時就已經充分考慮到這個矛盾點，因而在設計時使用了特定的技術訣竅，并充分利用了主機廠的油漆烘烤工藝過程，用以保證Usibor?2000強度和韌性的平衡。

即使Usibor?2000在強度上相對于第一代鋼種Usibor?1500有大幅提升，但是通過機械性能分析，Usibor?1500的冷彎角度大于50°，而Usibor?2000則大于45°，在韌性方面并沒有明顯的損失。

Q7：先進高強鋼應用在白車身上已經成為行業發展現狀，Usibor?2000在白車身的應用中有哪些不可替代性呢？

熱成形材料Usibor?2000能夠在主機廠大規模的使用有其必然性：在目前汽車熱成形用鋼品類中，Usibor?2000的強度級別最高，這意味著它能帶來無與倫比的輕量化效果。當前市場上能夠大批量商業化生產并得到絕大部分客戶認可的材料也只有安賽樂米塔爾和VAMA的Usibor?2000。

針對熱成形鋼，安賽樂米塔爾積累了30多年的技術經驗，可以給使用Usibor?系列產品的客戶提供全方位的技術支持，并協助解決加工工藝中出現的疑難問題。

安賽樂米塔爾和VAMA也將持續對新一代熱成形鋼的基層和鍍層進行研發，以進一步發掘熱成形鋼輕量化潛能，同時提升安全碰撞性能、防銹蝕性能和工藝效率，為車身設計優化創造更大的空間。
