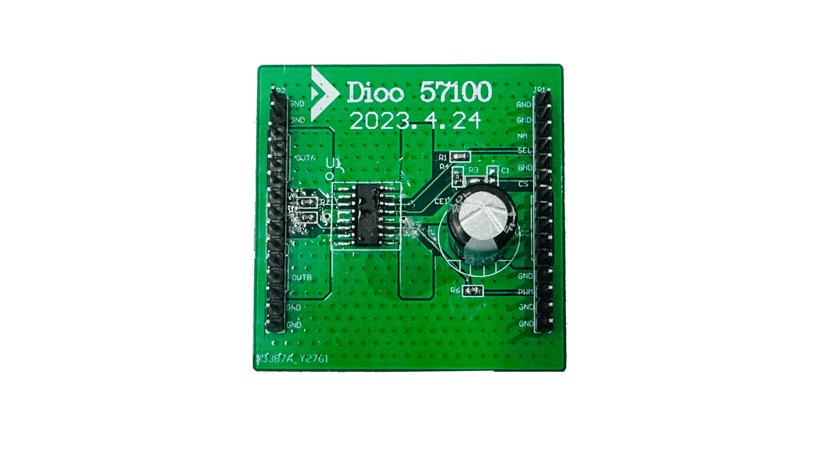

申請產品丨內置H橋馬達驅動DIA57100

產品描述：

一、技術創新：

1. 該芯片內部集成電流檢測功能，不需要增加電流檢測運放；并將charge pump電容集成在芯片內部，極大地簡化了外圍電路的設計；

2. 產品具有全面的保護機制和故障診斷功能，為電機驅動工作提供極高的安全性和穩定性保護；

3. DIA57100使用單純的模擬接口對電機的轉向和制動進行控制，控制邏輯簡單易懂，只需MCU控制INA和INB兩個引腳即可，同時也支持PWM調速，頻率高達20kHz；

4. 該芯片還能檢測雙向的電機電流，通過SEL引腳的高低電平來選擇正轉和反轉的電流檢測；此外，芯片的CS引腳允許通過提供與電機電流值成比例的電流來監控電機電流，將數據送給MCU進行實時監測。

二、主要性能和技術指標：

- 符合車規AEC-Q100認證

- 輸入電壓范圍：4 - 40V

- 最大輸出電流：12A（100 mΩ Rdson）

- PWM頻率高達20kHz

- 超低待機電流：1.5uA

- 輸入兼容3V CMOS電平

- 具有多種故障診斷和保護功能

a) 欠壓保護

b) 過壓鉗位保護

c) 熱關斷保護

d) 防直通保護

e) 導通和關斷狀態下的短路（短電池，短地）&開路保護

f) 掉地&掉電源保護

CS引腳的多功能性，既可以用來檢測電流，又可以用來反映故障狀態

有低功耗待機模式

可以驅動兩個獨立的半橋

封裝：SOP-16，EPSOP-16

獨特優勢：

1. 國內首顆單芯片集成H橋驅動方案，魯棒性更強，可靠性更高；

2. 支持低功耗待機模式，可以幫助減小系統功耗；

3. 純模擬控制接口，簡單易用；

4. 應用場景較靈活，驅動負載多樣化，可以驅動全橋，兩個獨立的半橋甚至多個級聯的全橋應用場景；

5. 具有豐富的診斷和保護功能，不僅能檢測on-state模式下的短路故障，還能檢測off-state模式下的開路故障；

6. 除了電流限制和過溫關斷保護，該芯片還有先進的功率限制保護模塊，可以用來限制溫度的急速上升，以此來提升芯片的使用壽命。為實現該功能，芯片內部集成兩個溫度傳感器，一個放在邏輯控制模塊，一個放在大功率的Power MOS模塊，一旦檢測到兩者的溫差超過60度，芯片就執行熱關斷；

7. DIA57100有兩個封裝版本，一個是市場上通用的SOP-16封裝，還有一個是在SOP-16封裝的基礎上增加了散熱焊盤，以此來提升芯片的散熱性能。通過實驗室自測和客戶的測試反饋，在同等條件下，DIA57100具有更強的帶載能力。

應用場景：

DIA57100主要用于汽車車身應用，適用于各類汽車車身控制模塊中的各種電機驅動。該芯片在客戶端進行了低溫下的堵轉電流測試，要求芯片在測試過程中不會進入過溫保護，不會被損壞，實驗重復五千次，芯片沒有出現任何問題。

未來前景：

DIA57100，在技術上不斷突破，已進入實質審查發明專利1項，技術成果具有先進性；在應用上不斷完善，符合車規AEC-Q100認證，并通過客戶檢驗，得到客戶認可，獲得市場認同；在生產過程中充分考慮價格成本，產品更具性價比。因此，DIA57100將憑借高性能、低功耗、更兼具可靠性與安全性的優勢在門窗控制系統中發揮巨大作用，充分滿足客戶對車身控制應用的要求，得到更多客戶的青睞，不斷擴大市場份額。
