用一個成語來形容美國的新冠肺炎疫情，那肯定是「一騎絕塵」。

截止至我們發稿，美國境內累計確診病例已經達到了近 37 萬例，死亡人數接近 1.1 萬，而且暫時還看不到好轉的趨勢。

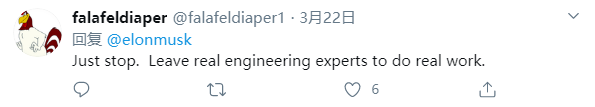

但今天，美國人民得到了一個來自汽車界的好消息——馬斯克半個月之前承諾的特斯拉牌呼吸機，在當?shù)貢r間 6 號正式量產成功了。當時推特上那些「省省吧，讓真正懂行的人來搞」的言論，到現在不攻自破。

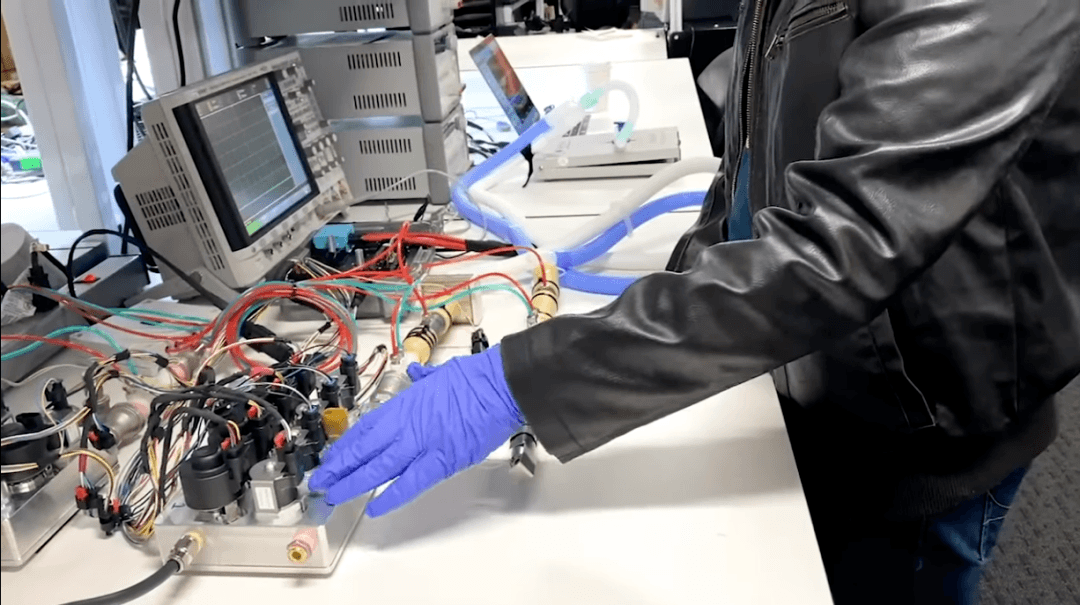

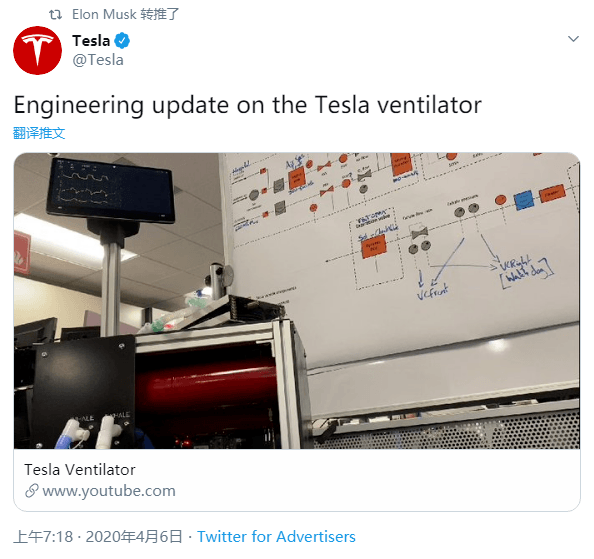

特斯拉官方把他們呼吸機的基本原理做成了一個 4 分鐘不到的短視頻，視頻里的工程師難掩疲憊，但依然能讓人體會到他們的成就感：

消息出街之后，美國網友們的反應相當熱烈。

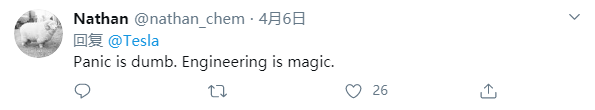

有人用馬斯克的名言總結：「Panic is dumb, engineering is magic（引用特斯拉的不慌梗和馬斯克的工程至上原則）」

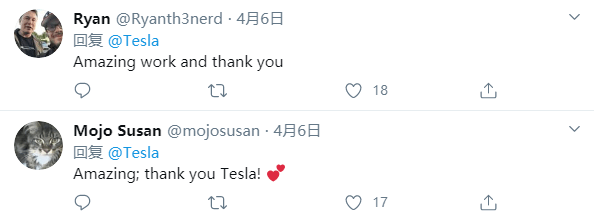

更多的網友用了「amazing」，只為第一時間表達贊嘆：

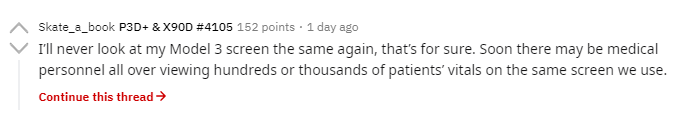

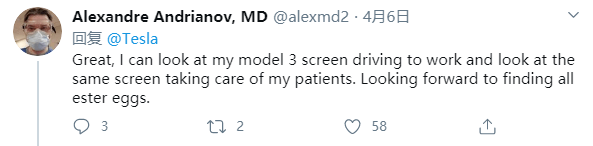

還有一眾 Model 3 車主表示很開心自己的車可以拯救病人，「我以后對 Model 3 的屏幕刮目相看」：

最讓馬斯克教徒們驚喜的，是特斯拉牌呼吸機的絕大部分零件，均來自于 Model 3。這讓部分美國網友「馬斯克要來破壞呼吸機產業」的論點就地崩塌——但特斯拉到底是怎么做到的？

歷時 15 天的工程魔法，救美國于水火之中？

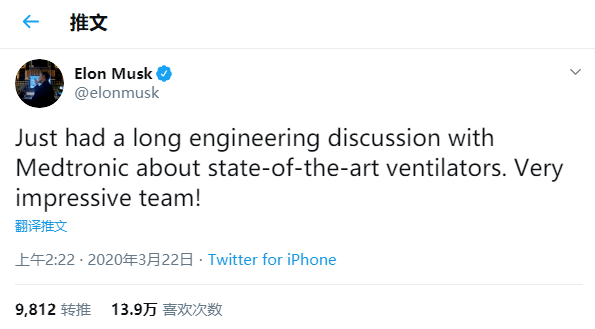

第一次看到馬斯克給「特斯拉牌呼吸機」定調，是在 3 月 22 號，馬斯克發了一條推特：「剛剛和美敦力公司（全球最大的醫療器械公司之一）工程團隊開了個會，討論了一下最新的呼吸機技術，他們的團隊讓我印象非常深刻！」

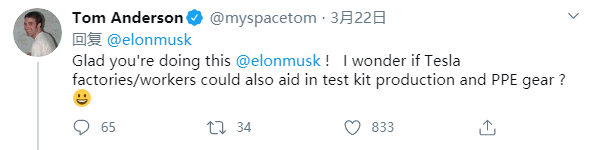

然后下面馬斯克粉絲和持反對意見的網友立馬開始論戰，粉絲們紛紛驚嘆「太牛逼了」，而部分網友則認為「你可消停會兒吧」。

當時的我們，自然無法預見到特斯拉僅僅用了兩個星期就把設計照進現實。但如果站在今天看過去，那么特斯拉的工程團隊一定熬了很多個夜晚，才將圖紙變成產品。

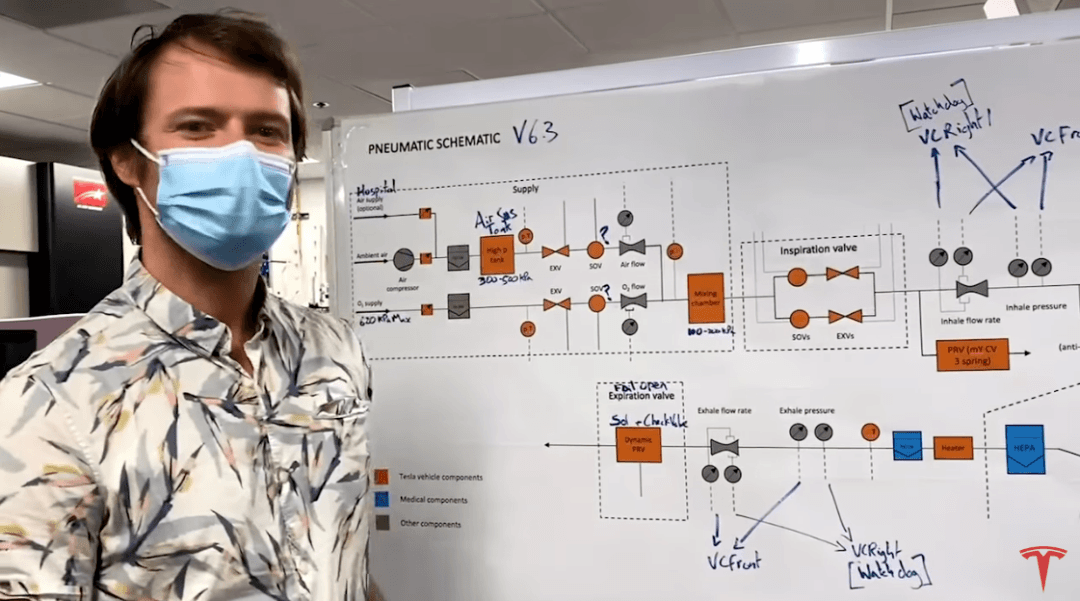

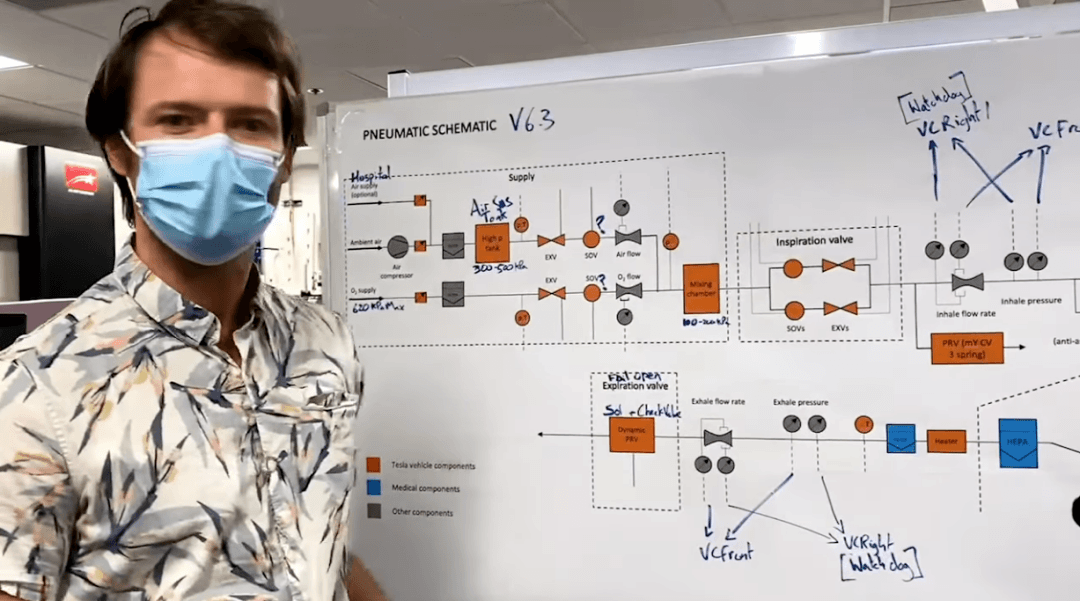

舉一個例子，視頻中出現的設計圖已經是「V6.3 版本」，那意味著特斯拉呼吸機已經經過了 5 次基本邏輯上的大改動，還有不知道多少次的微調。

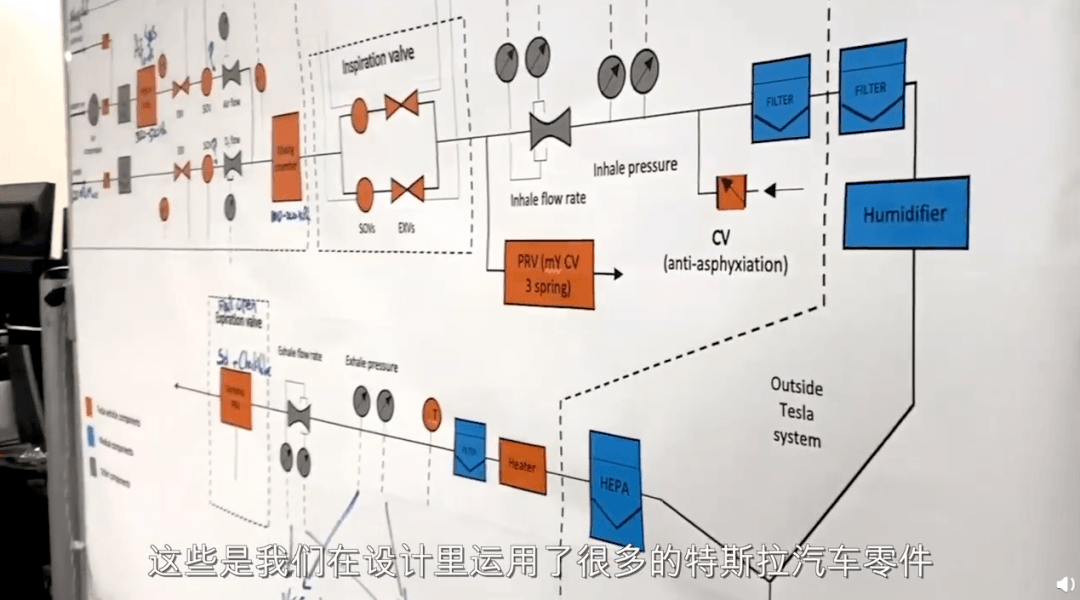

另一個重點是這張設計圖的顏色?；疑牟糠侄际菤饬?，比如進氣、過濾后的氣體、升溫/降溫/調速后的氣流等等。藍色的部分是醫用標準的部件，比如 HEPA 過濾器（又叫海帕過濾器，由疊片狀硼硅微纖維制成，可以去除空氣中 99.97% 以上的 0.3 微米顆粒）、加濕器等等。

而所有橙色的部件，都來自特斯拉，具體點就是來自 Model 3。這意味著特斯拉呼吸機的機械部件幾乎沒有產能問題。

如果紐約工廠在 4 月中旬完全復工，而特斯拉決定先將產能用于呼吸機，馬斯克大概率有能力滿足紐約州的呼吸機缺口（紐約州州長科莫稱整個紐約州預計 4 月底之后達到疫情高峰，呼吸機屆時缺口將會達到 1.8 萬臺）。

從另一個方面說，就是特斯拉搖身一變，成為了美國乃至全球醫療器械產業中的新生力量。這當然不意味著特斯拉以后要進軍這個市場，可是在疫情全球爆發的環境下，多一個幫手的意義不言而喻。

想要知道為什么特斯拉能在半個月之內給出最終產品，我們就從這些橙色的部件說起。

Model 3 車主的旅途伴侶，可能是美國人民的生命支柱

先用一句話總結一下特斯拉呼吸機的基本原理：以 Model 3 的空調系統部分零件作為呼吸閥/過濾器，中控娛樂系統作為控制器和顯示媒介。

先來說說呼吸閥。

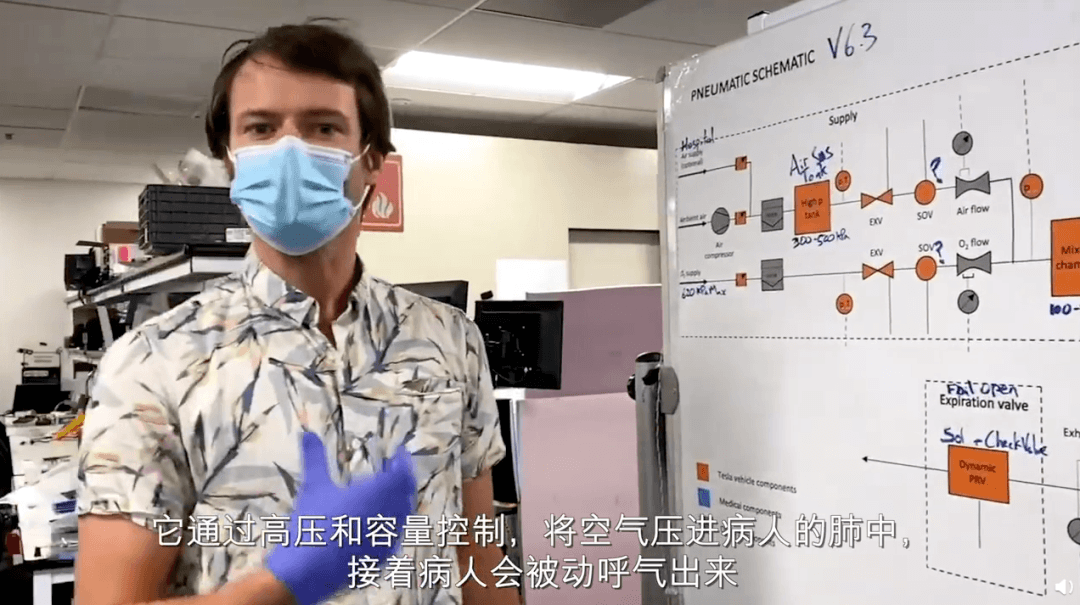

根據特斯拉負責HVAC（Heating, Ventilation and Air Conditioning 的英文縮寫，就是供熱通風與空氣調節）的高級主管 Joseph Mardall 介紹，特斯拉的呼吸機是「通過高壓和容量控制，將氣體壓進病人的肺中，接著病人會被動呼氣出來。」

這意味著特斯拉造的呼吸機，首先是定壓型機械輔助呼吸機（CMV），起碼視頻中現實的 V6.3 版本還是——定壓型 CMV 的特點是輸送氣體到肺內，當壓力達到預定數值后，氣流即終止，讓患者肺部被動呼氣，適用于呼吸還能保持自主的中輕癥患者。

然而 Joseph 的介紹里還有一個詞是「容量」，這意味著特斯拉呼吸機同時還做到了定容型 CMV 的技術特點。定容型 CMV 的特點是需臨床醫生設定峰流速、流量模式、潮氣量、呼吸頻率、呼氣末正壓、吸入氧分數等具體數據，適用于呼吸已經不能自主的重癥患者。

更詳細的細節，我們可以再回到這張白板正中間，有一個長方形橙色方塊，里面寫著「PRV」。PRV，具體點應該寫成 PRVCV（壓力調節容積控制通氣pressure—regulated volume control ventilation， 是一種壓力控制，時間、流速或壓力觸發，壓力限制，時間切換的通氣模式），是定壓和定容有機融合的運作方式。

同時做到定壓和定容，意味著特斯拉呼吸機，理論上已經可以應對目前新冠肺炎患者由輕癥到重癥的呼吸需求，當然目前最先進的呼吸機還有更細分的功能，比如雙水平氣道正壓(BIPAP)、適應性支持通氣(ASV)等等技術，這里就不展開了。

了解完特斯拉呼吸機的性質，現在來看看運作過程。

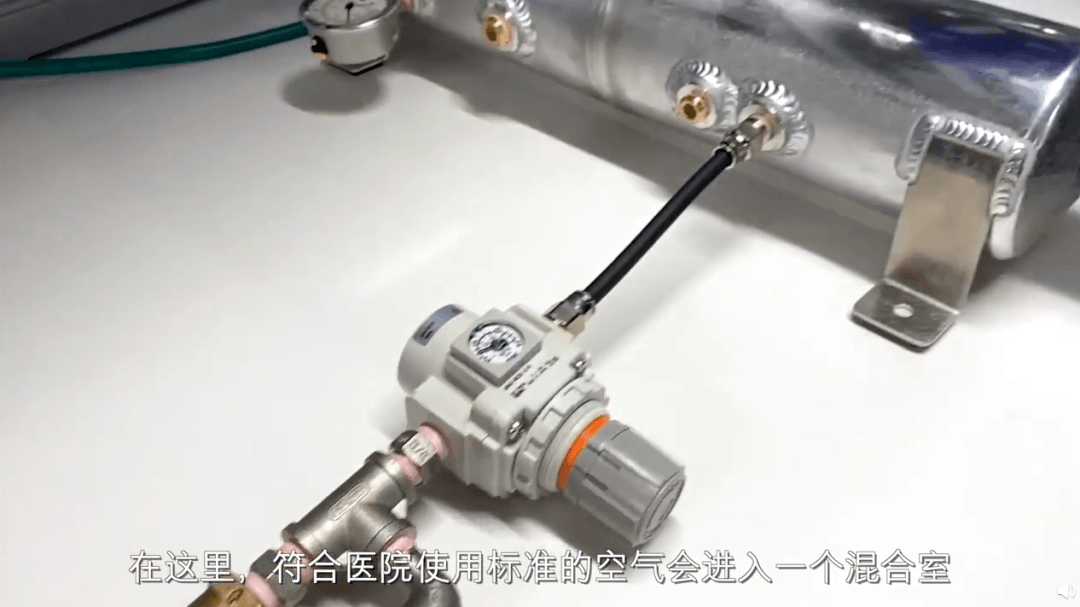

首先，滿足醫用要求的空氣（由醫院提供）首先會進入一個 Mixing Chamber 混合室（這個混合室是來自 Model 3 上的部件，下文提到的機械部件均如此），這個混合室就是呼吸機的「潮氣室」。

緊接著，空氣會通過一系列制造壓力波形和容積波形的閥體。

根據 V6.3 版結構圖，這些閥體主要是 EXV 和 SOV。EXV 指的是電子膨脹閥，electronic expansion valve ，電子膨脹閥是一種可按預設程序進入制冷裝置的制冷劑流量的節流元件，主要用于制冷系統。

SOV 則是螺線管閥（solenoid value）分類里面的螺線管氣控閥，螺線管氣控閥是一種開關，運送空氣給氣控原件，也就是視頻中介紹到的「空氣將會通過一系列的感應器」。

感應器主要包括壓力感應器、流速感應器，然后氣流最終進入患者的肺部。然后在呼吸過程中再通過呼氣閥調節患者肺部的氣壓，使其保持在正值。

上文的技術解析相當枯燥，總結起來就是特斯拉成功將 Model 3 的 HVAC 系統部分元件，打造成了滿足醫用需求，甚至滿足重癥患者需求的呼吸機。但除了負責呼吸過程的部件，特斯拉還需要給呼吸機打造一個可以顯示信息、允許醫護操作的媒介。

于是 MCU2 和 Model 3 標志性的 15.6 英寸觸控屏幕登場了。它們共同組成了特斯拉牌呼吸機的顯示/控制部分。MCU2 負責控制原本 Model 3 內部的多個車輛控制器，車輛控制器則負責控制各個閥門。

可能有朋友會提出疑問：「用于車輛娛樂系統的 MCU 可以滿足醫用需求嗎？」我們也有這個疑問，然后找了一下答案。

想要知道醫用電子器械的半導體芯片需求，我們首先得看看大佬是怎么玩的。這里引用一下全球最大的醫療半導體芯片供應商德州儀器的數據。我們直接找醫療半導體的「殺手級應用」——造影設備里面的大頭——CT 機專用 MCU 產品。

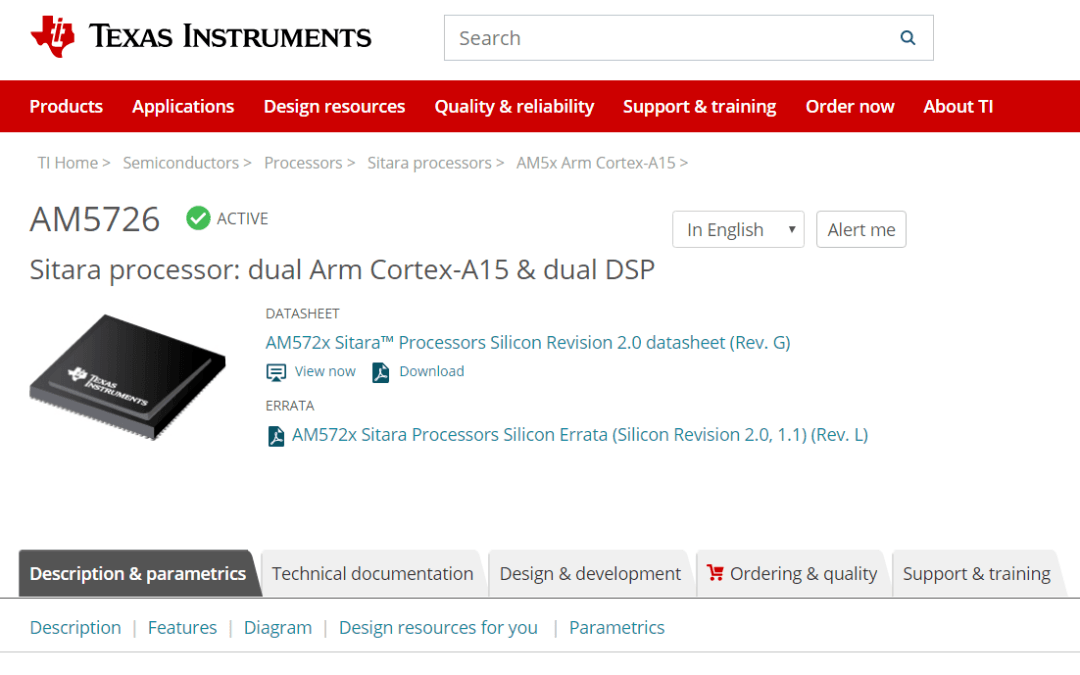

德州儀器目前針對 CT 機的 MCU 產品線里面，定位最高的是 AM5726，基于 28 納米工藝制造，采用了 4 個ARM Cortex-A15 架構的處理核心，2 個 Cortex-M4 超低功耗協處理核心，最高支持 2GB的 DDR3 運行內存。搭配德州儀器的專用 DSP，最高支持 4K 分辨率，15fps 幀率的 CT 實時造影解碼/編碼。

簡單總結一下就是，德州儀器目前針對 CT 領域最高級別的控制器，其理論性能還停留在 2014 年消費級掌上設備的水平。當然這不代表醫療設備門檻低，恰恰相反，醫療設備的技術門檻不在于控制器，而是體現其醫療效果的具體儀器本身。

但我們可以根據德州儀器的技術文檔得出結論：醫療設備對控制器的理論算力要求不高。基于英特爾 2017 年 4 核心凌動處理器打造的特斯拉 MCU2，完全可以勝任呼吸機控制器的職責。

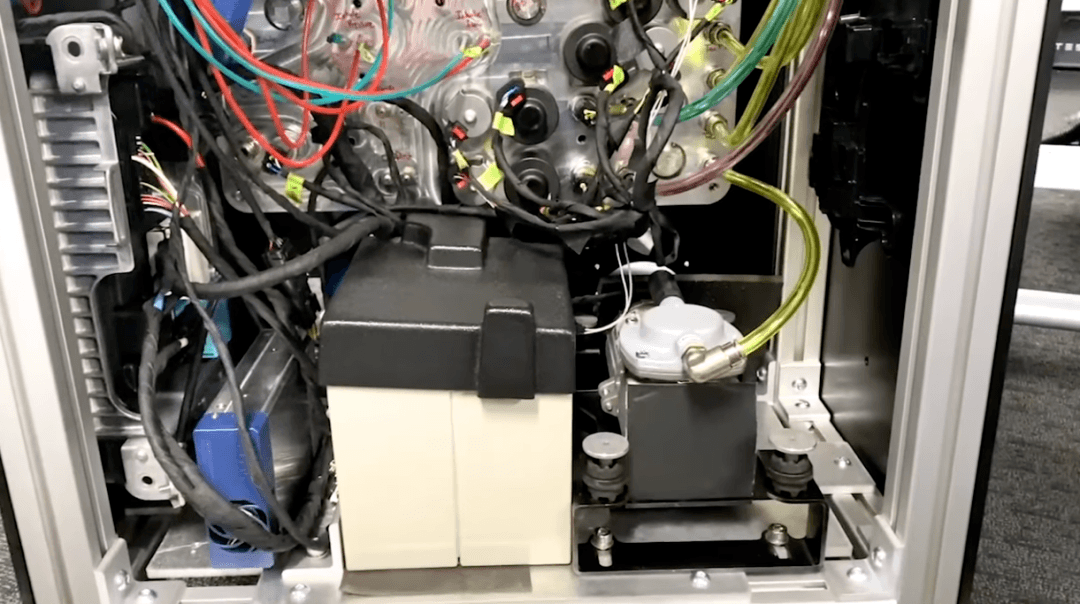

除此以外，作為一個做慣了冗余的汽車廠商，特斯拉給呼吸機也配備了一套冗余系統，包括一個氧氣瓶、一個壓縮機，還有一個備用電池。這套冗余系統可以大概保證系統正常運行 20-40 分鐘。

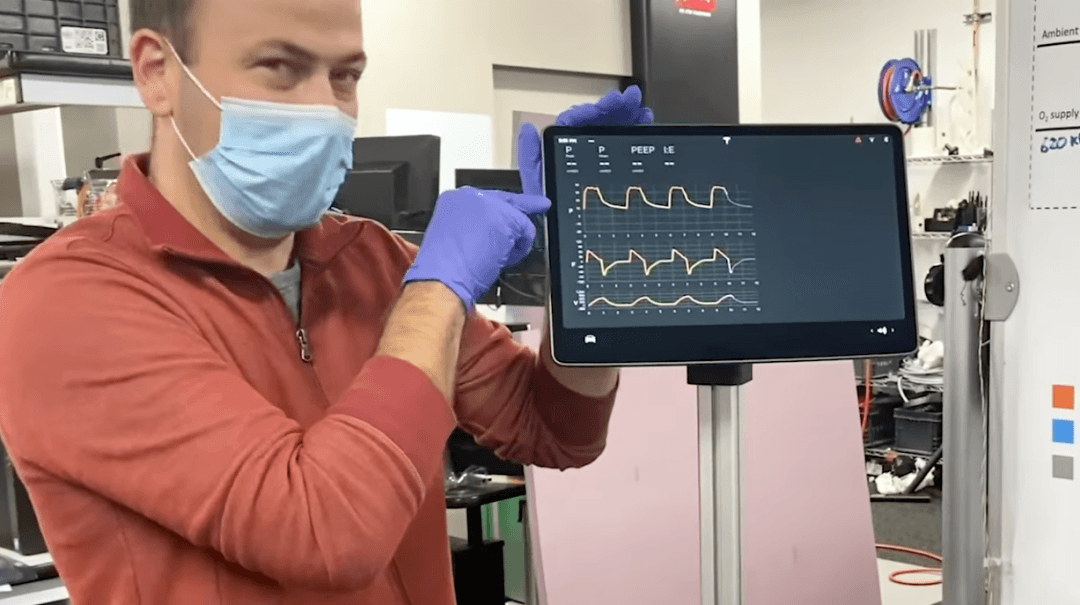

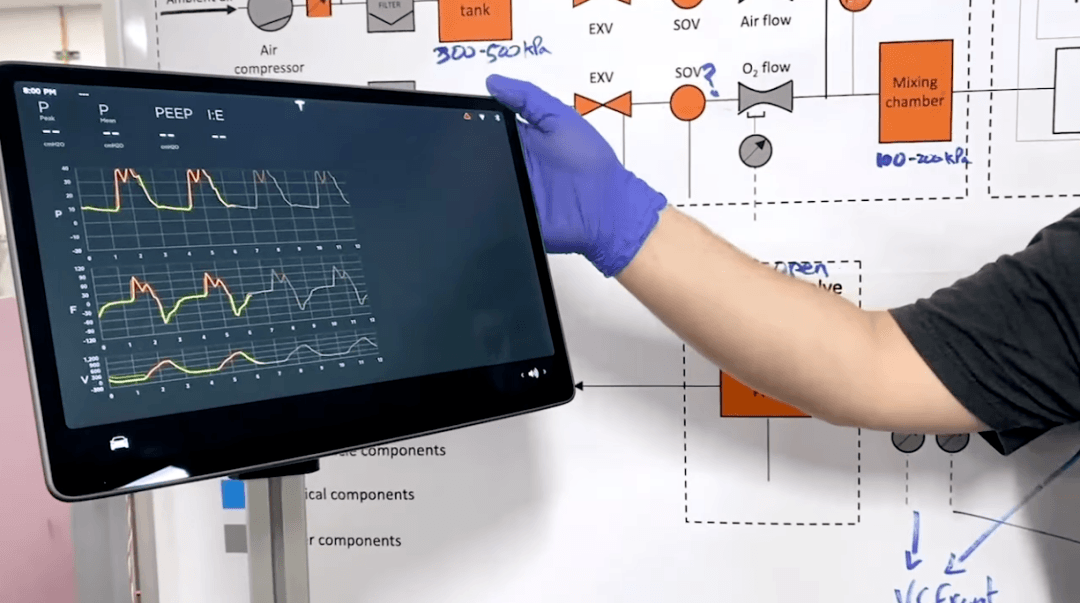

所有的機械部件（包括控制器），在連接上病人呼吸系統并正常工作之后，會在 Model 3/Y 的中控屏幕上顯示出具體的壓力、流速和氣壓圖表。高亮度、高分辨率、超窄邊框，這可能是目前最帥的呼吸機屏幕了。

從運作到操作，特斯拉牌呼吸機已經擁有了足夠高的可用性。同時我們還要認識到，目前橫亙在它與患者之間的，是特斯拉呼吸機能否參加美國相關的醫學檢測，并最終被判定符合醫療標準。

但我們還是要感嘆一句：不愧是車企。

「現代工業皇冠上的明珠」的真正意義是什么？

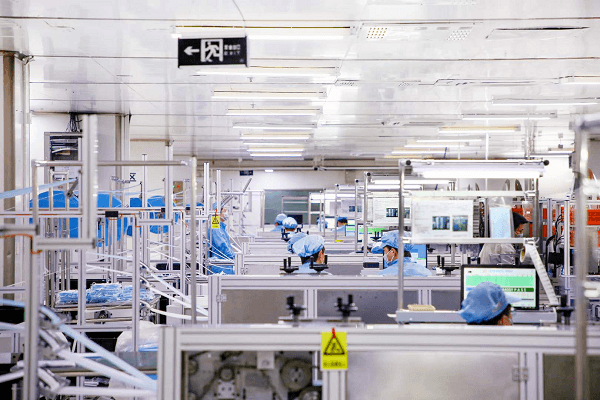

自從 1 月份新冠肺炎疫情爆發以來，我們已經看到了很多車企改造生產線的消息。比如比亞迪、五菱等車企迅速將生產線改造成口罩專用，并且有效保證了疫情期間的口罩需求。

但為什么是車企反應最快？

有一種論點是比較有信服力的：汽車工業，是目前民用產品里面迄今為止規模最大、最為復雜的領域。一輛汽車涉及上萬個零件，光控制器就可以有幾十個，需要長時間運動的部件更多。

更嚴格的，是汽車需要滿足可能是民用產品中最嚴格的運行條件，才能上市銷售。比如運行溫度需要橫跨零下數十度到零上數十度（這里沒有詳細列出是因為不同的汽車部件運行溫度不同），運行環境包括鋪裝/非鋪裝路段，能攀山能涉水，等等。

適應最嚴苛的使用條件，同時還擁有越低越好的維護成本，這近乎不可能的任務最終被汽車工業實現，所以它才成為了現代工業的明珠。

有朋友會認為航天企業同樣符合條件，的確，比如波音公司也表示可以造呼吸機。但航天企業是商用產品，維護成本一點都不低，事實上航天企業從來都是燒錢的主兒，對價格并不敏感。

上文提到的要素，讓汽車工業擁有可能是各部門最嚴謹?shù)纳a(chǎn)管理，和最靈活的調整能力?，F(xiàn)代工業的生產模式載體——流水線，就來自汽車工業。

這一次特斯拉將 Model 3 零部件再創造變身呼吸機，首先應該歸功于特斯拉工程團隊的殫精竭慮，但汽車行業本身包羅萬象精益求精的特點，也同樣值得重視。用一句流行的裝 X 術語來說，就是「know how」的能力。

兩年前，哥倫比亞廣播公司走進特斯拉生產車間，采訪馬斯克的時候，馬斯克曾經對主持人說過：「我就是一個工程師，一個執著到瘋狂的技術員」。

我們當年制作的視頻翻譯

當時的 Model 3 還沒擺脫產能地獄，Model Y 還躺在設計圖上，即使馬斯克一再強調自己不是商人，類似的「特斯拉騙錢論」依然甚囂塵上。

好在兩年后馬斯克成功擊退了幾乎所有質疑——唯一的質疑可能只剩「純視覺路線」了——而兩年前他的一句話，如今已經成為了特斯拉工業設計能力的有利佐證。這里引用一下，作為今天文章的結尾：

「科技就是魔法，或者說這個世界上最接近魔法的東西。小時候，《魔戒》是我最喜歡的書，如今現實世界中最接近巫師施法的事情，就是科技?！?/p>
