在"N電機雙電壓"的設計中，為了能夠安全地手工換電，低壓電池組需要安裝到車上通常需要在60V以內。在粗略復習學習了70多本電機控制原理、電力電子技術之后。找到了多個方向繼續深入學習。
其中，多電平逆變器是最有可能實現顛覆電動驅動器的。并實現與光伏發電、儲能的結合。解決能源問題。

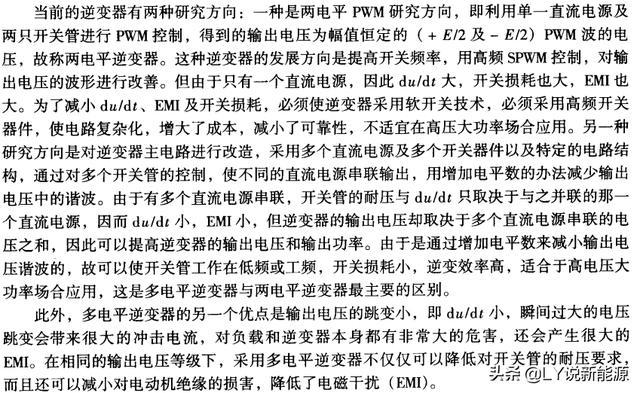

我們先看一下多電平逆變器的定義：
當前多電平逆變器主要應用在高壓電力傳動和輸配電，對于汽車這樣的小功率傳動系統。這樣的設計原理是非常適合用于雙電壓（甚至是多電壓）電池系統中。
盡管當前的小功率1~400KW的變頻器中，多電平變頻器不是主流。盡管多電平的優點效率高、體積小，諧波少，高壓高功率。但在小功率和AC-DC-AC的工況變頻器中，多電平逆變器并不具備成本優勢。應用也就少一些。
如果在電動車中。使用多電平逆變器將會相對來說會有一定優勢，尤其是在"雙電壓"（多電壓也是存在的，但雙電壓系統以及足夠）。
接下來我們將慢慢講多電平逆變器的相關知識一點點做好筆記。并最終設計出一款實用"單電機雙電壓"的三電平逆變器。

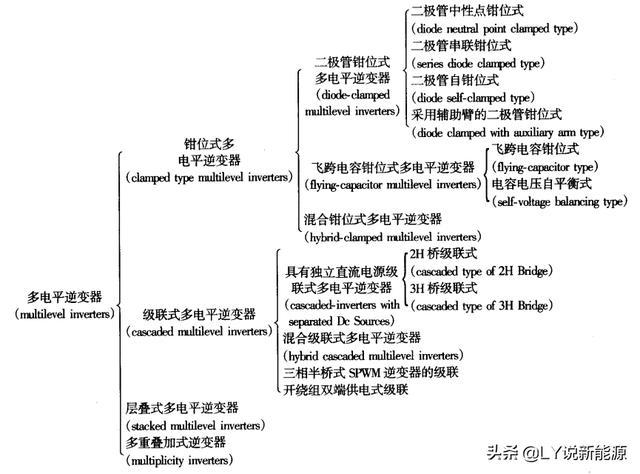

圖2 多電平逆變器的分類

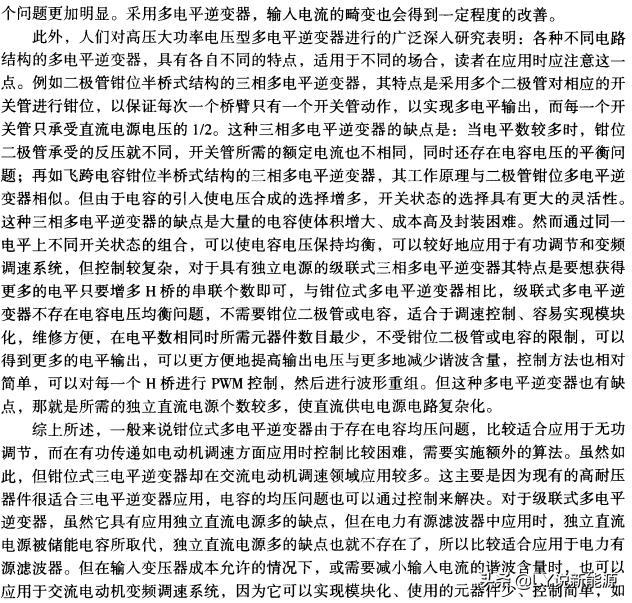

圖3 多電平逆變器的特點
