電動汽車領域有一個比較棘手的問題是，溫度比較低的時候，續航偏低、電池放電能力也會下降，解決這個問題又需要一定的技術和成本投入，但是實際應用的頻次其實也不高，如何平衡成本和現狀，給用戶一個比較好的“低溫”用車體驗，各個玩家都想出了不同 的應對方法。

PTC+柴油加溫系統

威馬應對低溫環境的策略是，配置PTC和柴油加溫系統。

目前， 2.0版本的熱管理系統，柴油加熱工作范圍拓展到-30℃—20℃，只應用在東三省、新疆、西藏等有極寒地區的車型上 。官方數據顯示，這個熱管理系統最多可增加20%的續航（大概100公里）。

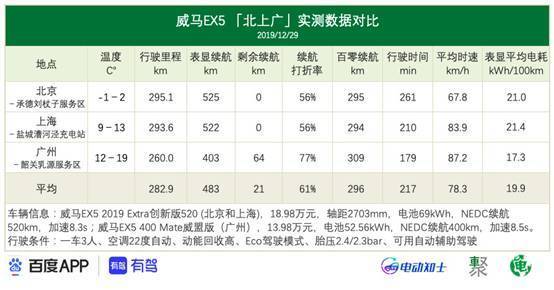

但是根據電動知士在12月份用EX5做的一個測試顯示，選裝了這個系統的北京和上海和沒有該系統的廣州，續航打折率居然相差21%，完全沒見到威馬宣稱的增加20%續航的功能，PTC和柴油加溫系統的貢獻在哪里？

如果按照威馬這套系統的工作方式，柴油加溫系統的作用是當電池包小于0度時將其溫度保持在0度，當時測試的時候北京溫度在-1-2度，上海溫度在9-13度，后者應該是不用柴油加溫系統的，所以從平均電耗來看，是優于北京的，但是柴油加溫系統帶來的優勢并不是很明顯，加上當時的測試環境下上海比北京本來就有先天的溫度優勢。

所以歸根到底，威馬推出的這款 PTC+柴油加溫系統在提升續航上，并沒有什么優勢，而且網上還有人長篇大論說這個選裝的系統一旦開了就關不了，對這個系統的體驗感很差，加上柴油燃燒給動力電池冷卻液加熱的方式不環保，所以推廣起來應該很難。

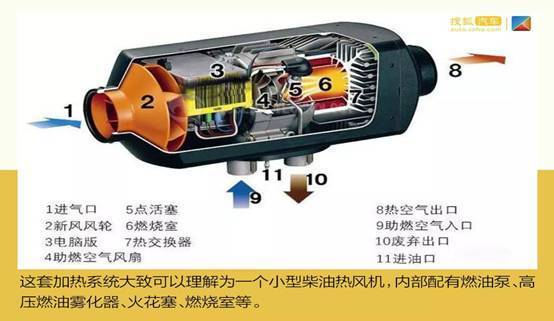

實質上，這套柴油加溫系統就是給車增加了一個熱量來源 ，里面配置了一個小型柴油熱風機，內部配有燃油泵、高壓燃油霧化器、火花塞、燃燒室等，配置了一個6L的油箱。

包括PTC的整套2.0版本的熱管理系統，威馬定價9800元，但其實目前市面上主流的利用電子水泵、液冷板等部件結合的電池?zé)峁芾矸绞?，價格遠遠低于這個，并且很多部件還可以跟空調和電機電控系統共用，所以在價格上是真的沒有什么優勢。

這個系統的優勢在于，這個柴油加溫系統不受溫度限制，能解決電動車在極溫情況下的工作問題，并且柴油是隨處可得的，不像熱泵系統那樣受溫度限制，所以從便利性上來應該是比較容易被接受的。

熱泵空調中的補氣模塊

熱泵空調在低溫情況下遇到的困境是，室外換熱器的結霜和化霜，以及蒸發溫度低、吸氣比重和系統流量小，并且壓縮機過熱等一系列的問題導致制熱量的衰減。

有一種解決方式是，通過補氣保證壓力比較大的情況下壓縮機的排氣溫度不會過高，從而保持高效工作狀態。

一家專門做壓縮機的上市公司申請專利中，就提到了這個補氣模塊。

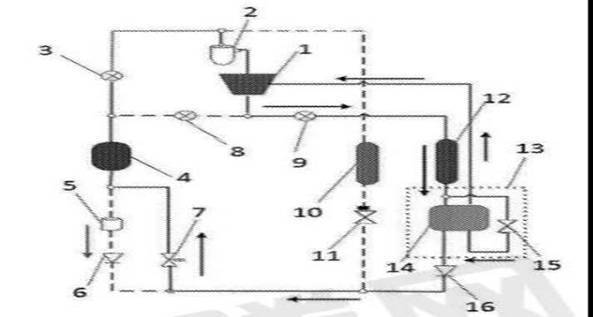

從部件來看，該模塊中包含板式換熱器、分流膨脹閥和分流單向閥。

在輸出端，補氣模塊分別與外部換熱器（4）輸出端和內部蒸發器（10）輸入端相連；在回流端，補氣模塊與壓縮機（1）回流口相連。

1.壓縮機 2.氣液分離器3.第一截止閥 4.外部換熱器 5.儲液罐 6.第一單向閥 7.熱泵電子膨脹閥8.第二截止閥 9. 第三截止閥 10.內部蒸發器11.第一膨脹閥 12.內部冷凝器 13.補氣模塊 14.板式換熱器 15.分流膨脹閥16.分流單向閥

制冷模式下，制冷劑由壓縮機1口流出后，進入內部冷凝器（12），制冷劑分為補氣路和主路通過補氣模塊（13），補氣路制冷劑分流膨脹閥（15）節流后流入板式換熱器（14）進行冷卻，然后經補氣口進入壓縮機（1），主路制冷劑直接進入板式換熱器（14），流出后由分流單向閥（16）流出通過熱泵用電子膨脹閥（7）節流后流過外部換熱器（4）與室外環境進行換熱，最后進入壓縮機。

補氣模塊除了可以調節壓縮機的排氣溫度，溫度較低的時候還可以對外部換熱器除霜， 提高換熱系數，即便在-25°C的環境下也能保持高效的工作狀態。

電機堵轉技術

所謂的電機堵轉技術，就是把電機繞組當做加熱電阻使用，配合電機產生的廢熱，來給電池組加熱。

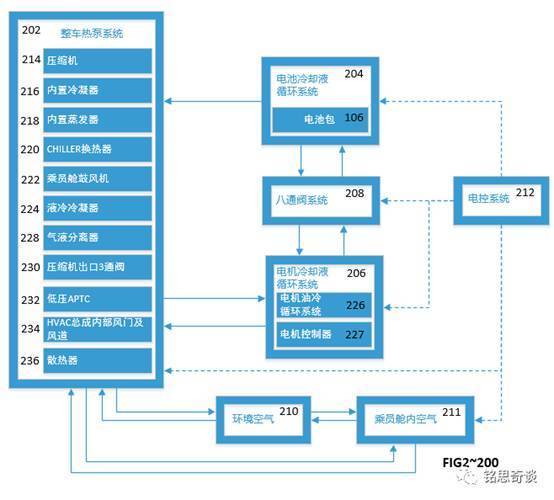

這項專利技術出現在特斯拉Model Y中，當乘員艙與電池都有制熱需求，并且電池急需加熱以滿足快速充電或動力需求時，可以通過控制閥系統（208）使電池循環系統（204）與電機循環系統（206）串聯，通過電機堵轉加熱的方式給電池快速加熱。

至于電機堵轉功率的大小，是通過熱管理系統根據電池包需要的溫度來進行調節的。

根據專利顯示，堵轉技術主要是應用在熱泵系統不工作的低溫環境下，這個時候電機當做加熱器來使用，溫度在-10℃~10℃之間的時候低壓PTC配合熱泵（部分工作狀態），其他溫區就是熱泵空調高效工作區間。

其實，特斯拉的熱管理策略已經演化好幾個層級了，從最開始的電池產熱 到電池+電機電控產熱，再到利用電池+產熱部件+環境產熱，在環境溫度極低的情況下，利用電機堵轉給電池進行加熱，這一切都是通過軟件進行精準控制。

目前市面上見到的低溫環境制熱策略無非是額外增加一個加熱模塊，或者在原有部件上提升低溫環境下的制熱效率，此后的研發可能也會沿用這個思路，但是在解決低溫情況下制熱問題的同時，怎么最大化提高制熱效率和最大程度上降低成本，就需要進一步的研究了。
