2020年12月23日，中國汽研成功舉辦《2020第三屆新能源汽車測試評價技術國際論壇》。中國汽研將持續為大家推送精彩演講實錄，本文為吉林大學許楠博士帶來的《新能源汽車+信息，為綠色出行賦能》。

1 車輛能量管理方法研究現狀

談到綠色出行，它與能量管理方法的聯系在于綠色出行本質上被定義為是對環境產生最小影響的一類出行方式，從環境角度來講，就是少用能同時少排放，因此用能是綠色出行方式的源頭與核心。以下將從車輛能量管理方法入手，講述目前在能量管理方法上的舉措以及對于綠色出行的幫助。

目前，車輛能量管理控制方法包括兩種，一種是局部最優策略，應用較為簡單，也是在實車上應用較多的，比如基于規則類，控制規則簡單，實時性好，但規則提取需要豐富的先驗知識；比如瞬時優化，可以保證每一步長內油耗最優，但無法保證全局最優。另一種是全局最優策略，也就是車輛從出發地到目的地的累計能耗，或是累計污染物排放能達到最優效果，分為動態規劃（DDP）和隨機動態規劃（SDP），DDP的好處在于使得新能源汽車能達到理論最優控制效果，但需在特定駕駛循環下；對于SDP，考慮工況可預測性，可實時應用，但預測準確性有待提高。兩者在隨機性上存在不同，需要互補。目前全局最優策略沒有廣泛在實車上應用的主要問題在于計算負荷過大，以目前車輛單片機系統算力，還很難達到實時在線計算。未來基于數據驅動可成為信息落地的途徑，針對實車應用，可在線下做一些針對全局的標定工作，制定成規則式的控制策略或是map在實車上應用，隨著車輛算力的不斷提升，全局策略參與到綠色出行的方向將會越來越廣。

不光在理論上，目前某些車企已研究出基于道路先驗信息的全局優化式能量管理控制系統，重點落地比較明顯的是針對商用車，因為商用車用戶對于經濟性的要求相對更多。比如梅賽德-奔馳，它的輔助系統-動力總成預控制系統(PPC) ，將路線的三維GPS數據與當前的車輛數據和動力總成相結合，根據地形預測性的調節檔位，可降低5%的燃油消耗。比如雷諾Optifuel Lab，利用導航與交通、氣象預報及輪胎數據，優化預見性車速，實現最大化節能，提升卡車的能源效益，比標準版油耗降低13%。包括國內的解放汽車也提出了預見性檔位系統等。對于乘用車，比如本田，“Eco Assist節能駕駛輔助系統”，可有效控制進氣閥門的開合度，使發動機平順運行，并智能調節制冷工況，從而實現節能，同時還具備“Guidance節能引導功能”和“Scoring節能計分功能”。

2 車輛能量管理面臨的機遇和挑戰

目前全局能量管理面臨四大挑戰，一是規范性，需要建立統一的DP狀態空間模型，實現外界條件與工作模式的解耦，構建全局優化式能量管理框架；二是實時性，需要擺脫對確定性工況的依賴，解決“維數災”問題，提高算法計算效率；三是準確性，需要獲取全面且準確的工況信息，克服傳統DP“插值泄露”問題，實現工況的自適應性；四是Markov（馬爾科夫性），計算出的理論控制值是不是能夠表征車輛實際使用情況，可能為了達到理論最佳值，讓發動機頻繁啟動或頻繁換檔，本身有違車輛的動力平順性，應當在保證車輛平順性的前提下再去求解一個比較合理的全局能量規劃軌跡。

全局能量管理需要一些先驗性信息，信息場景包含確定性工況信息，帶有歷史數據的工況信息，帶有約束的工況信息。確定性工況信息通過基于GPS、CAN總線的方式進行獲取，挖掘車輛最大節能潛力；帶有歷史數據的工況信息通過大數據采集，保證在低頻信息采集下能耗優化的高效性和有效性；帶有約束的工況信息通過車（車輛動力性能）、人（駕駛員行為習慣）、路（道路狀況）的方式獲取，確定信息量與能耗之間的定量關系。

全局能量管理計算負荷較大，一方面隨著V2X，ITS，云計算等技術的發展，另一方面汽車芯片算力的提升，自動駕駛軟件計算量已經達到10個TOPS（Tera Operations Per Second，萬億次操作每秒）量級，傳統汽車MCU的算力難以滿足自動駕駛汽車的計算要求，GPU、FPGA、ASIC等AI芯片進入汽車市場，這些都為全局優化式能量管理系統在實車上的應用提供了便利。

信息落地的主要場景為大數據，特點是大量化、多樣化、快速化以及價值性。在自動駕駛應用方面，基于車輛在特征道路環境、不同交通因素中的行駛特征和不同領域駕駛員的行駛需求, 對于車輛危險的預警閾值、行駛策略進行適應性調整；基于路況特征、車輛性能駕駛員操作習慣等因素提供節能減排、降低駕駛疲勞程度的行駛方案；對于商用車的管理，可針對特定區域對不同車輛設定準入分級, 設置電子圍欄。在交通智能化應用方面，獲取城市所有路況信息(駕駛行為、車輛軌跡、交通路況) ；提供給車主最為直接的交通信息服務（導航、行車路線）；提供城市道路的通行能力緩解交通壓力；減少交通事故發生幾率，打擊各類交通違章和違法行為。在共享模式應用方面，阿里投資出行（滴滴出行、高德地圖等）；阿里與上汽集團聯手推出搭載YunOS 操作系統的汽車榮威RX5；騰訊推出車聯網產品“路寶盒子”，入股蔚來汽車和特斯拉。汽車正在由傳統車向智能車轉變,未來的汽車將不再單純是一個交通工具, 它將成為手機之外的搭載各類應用軟件的第二大移動終端，大量的車主行為數據、消費偏好等個人隱私性數據都將被收錄，而這將成為所有獨享或共享這些數據的商家的重要無形資產，將為其源源不斷地創造經濟價值。

隨著智能網聯汽車的興起，通過GPS、RnD、傳感器、攝像頭圖像處理等裝置，車輛可以完成自身環境和狀態信息的采集，獲得汽車識別數據、駕駛員行為數據、車與車通信數據、汽車狀態數據等，車聯網的信息共享為大數據分析提供了可行性，這些都是大數據帶來的機遇。但大數據同樣面臨挑戰：首先是數據的穩定性，需處理的數據過于龐大，出現一些數據處理不穩定的現象；安全與隱私挑戰，大數據治理體系遠未形成，特別是隱私保護、數據安全與數據共享利用效率之間尚存在明顯矛盾，需在大數據利用時找到開放和保護的平衡點，而我國目前還尚未形成完善的法律機制；數據價值變現的挑戰，大數據應用價值挖掘的關鍵還在于如何實現技術與業務的融合，目前汽車行業對大數據的收集、分析和利用仍處于探索階段。當前大數據應用尚處于初級階段，根據大數據分析預測未來、指導實踐的深層次應用將成為發展重點。

3 全局優化架構的建立及應用

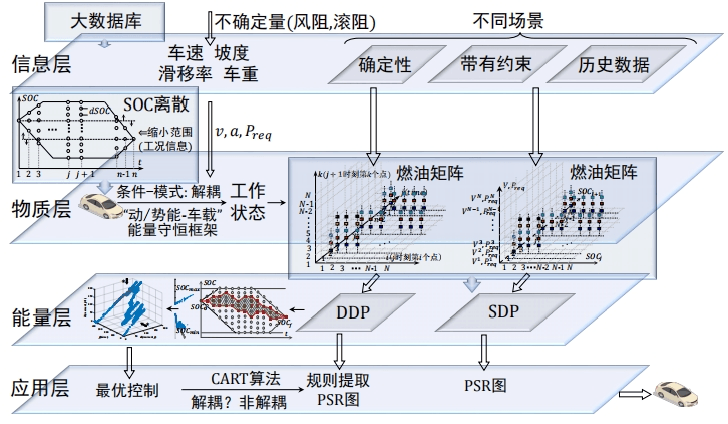

全局優化架構是分層式的能量管理框架，分為幾個層面，第一是信息層，包括大數據庫、不確定量（車速、坡度、滑移率、車重等）以及針對不同場景下的信息量的接收，接收完成后，對車輛的一些狀態空間進行離散，比如針對混合動力車，通常離散的是SOC，離散好的信息放在第二層，第二層為物質層，對車輛動力系統構型進行解析，由于不同信息作用在不同構型的車上所發揮的節能潛力不同，這里提出一個解耦方式，就是“動/勢能-車載” 能量守恒框架，能夠將車輛行駛模式進行分析，所以在物質層需要完成混動車輛構型的解析以及信息的有效匹配，從而確定車輛最合理的工作狀態。工作狀態確定后求解燃油消耗矩陣，通過燃油消耗矩陣輸入到第三個層面，能量層，在能量層中進行尋優，通過快速動態規劃算法，在可行域中尋求最優的表達域，最后制定出規則式的能量管理或合理的map，在實車上應用。

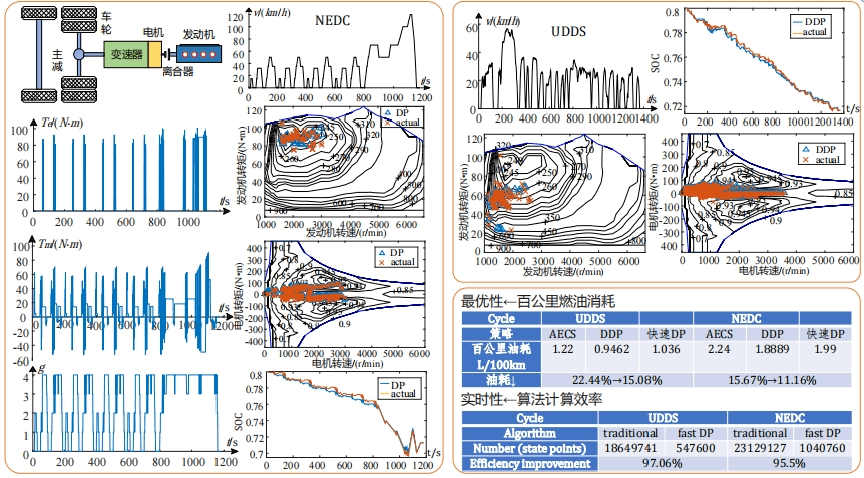

應用實例，與原車的AECS瞬態能量管理策略相比較，理論上最低油耗大概在UDDS上降了22.44%，如果說為了追求實時性可以用理論油耗去生成快速DP的控制規則，必然不能達到理論的最低值，由22.44%下降到15.08%，但仍然也比傳統方式效果好。實時性的提高，fast DP算法計算負荷分別比傳統DP在不同工況下降低了95%以上。

4 全局優化式能量管理平臺應用前景展望

全局優化式能量管理平臺可發展不同的技術，比如面向駕駛員可提供最優工作模式（節能駕駛提示系統）和最優時空軌跡（車輛駕駛模式分析）；面向交通監管可提供車輛監控平臺（區域能耗優化平臺）；面向智能駕駛可實現宏觀能耗最優（ACC系統軌跡規劃）；面向電網有助于充電樁位置的提供（時空調節負載預測）；面向商用車可提供殘值估計（總體擁有成本評估）。
