百度今年Create大會上輔助駕駛板塊的內容挺硬核的，不在這個行業內基本聽不懂。

正好是研究興趣所在，結合百度給的資料，試著來中譯中一下。

總的來說，百度是弄了一個車路一體的BEV感知方案——叫UniBEV。

做什么用？

簡單理解，就是馬路上現在都裝了攝像頭等傳感器，百度借這個方案，想把這些設備都用上，讓乘用車的輔助駕駛系統達到更好的感知結果。

即便某輛車上裝了有31個感知傳感器，但也會有感知不到的物體，這時就可以把路邊的傳感器也都用上，讓車擁有“千里眼”。

先回到什么是BEV感知？

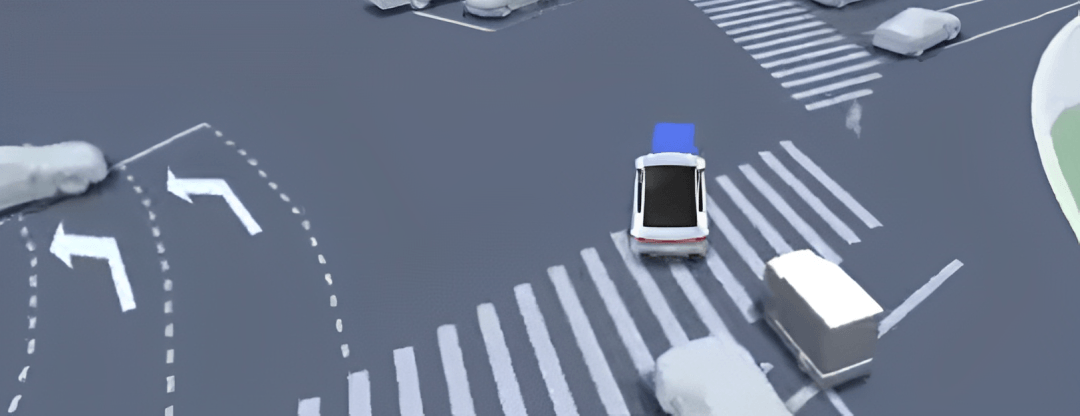

BEV是近幾年車企和自動駕駛公司經常提到的詞，全稱是Bird's Eye View，可翻譯為鳥瞰圖，也被稱為上帝視角。

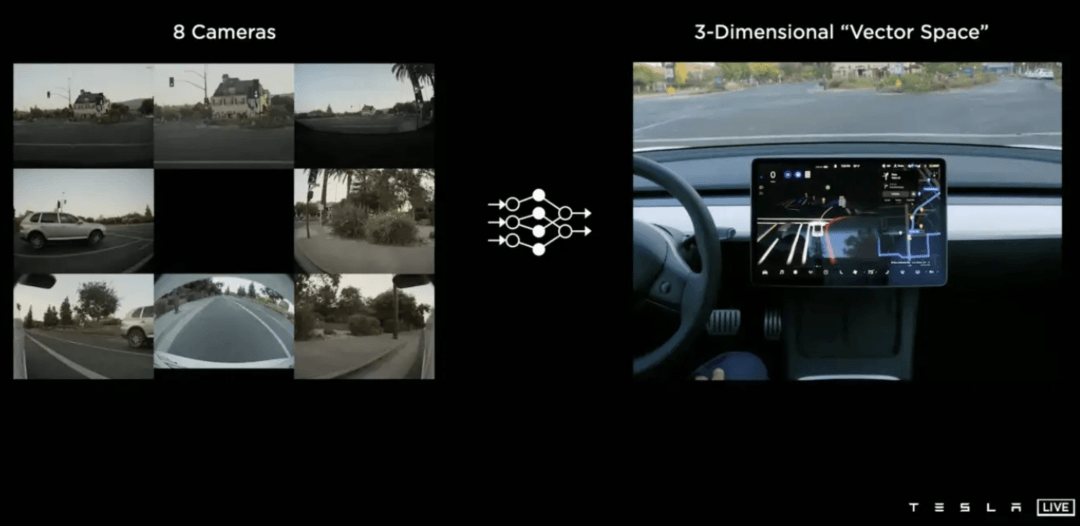

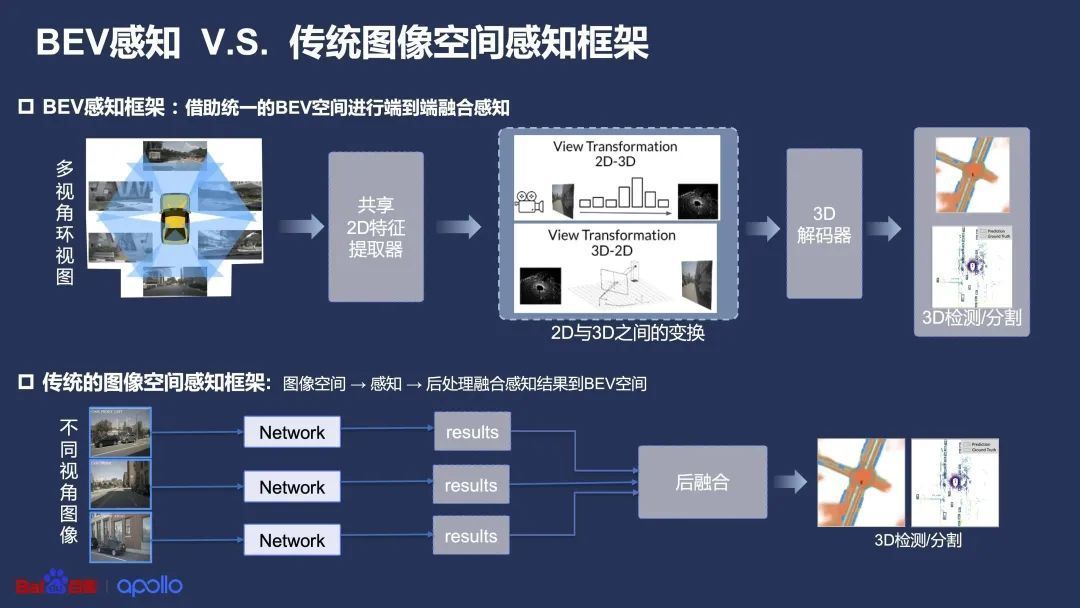

用上圖來理解，BEV感知就是把多個視角的攝像頭圖像，統一通過公共的特征提取器，投影到同一個BEV空間里面，主要是兩步：

攝像頭接收到影像，通過一個視覺神經網絡的主干網絡（Backbone）提取影像中的特征值（Feature）；

借助Transformer算法，把上一步得到的多個攝像頭影像的特征值，放進一個3D空間里。

這里又涉及到Transformer算法，這是一種傳統用于自然語言處理——也就是機器翻譯的算法。

要想詳細了解，可以看大神的這篇文章：https://zhuanlan.zhihu.com/p/552543893

文章里有個例子，當機器想把“一套自動駕駛解決方案”翻譯成英文“an autonomous driving solution”時，為什么算法會知道“一套”應該翻譯成“an”而非“a”？“解決方案”應該翻譯成“solution”而非“settlement”？

靠的就是Transformer算法，通俗點說，它能讓句子中的每個元素都能“聯系上下文”，知道自己應該被翻譯成什么。

2021年之后，BEV感知、Transformer都爆火了一把。

在BEV感知之前，傳統的做法是分別算出每個攝像頭圖像的感知結果，然后再把這些感知結果拼在一起。

假如有一輛小電動，但形狀比較怪異，導致兩個攝像頭的感知結果不一樣——一個覺得是只狗，一個覺得是臺電動車，就得靠人類程序員制定規則，來下個定論——比如程序員覺得XXX情況下這肯定是只狗。

BEV不需要上述這個人類插手的過程——也是容易犯錯的過程，所以可以真正做到“數據驅動”，理論上收集的數據越多，感知越精準。

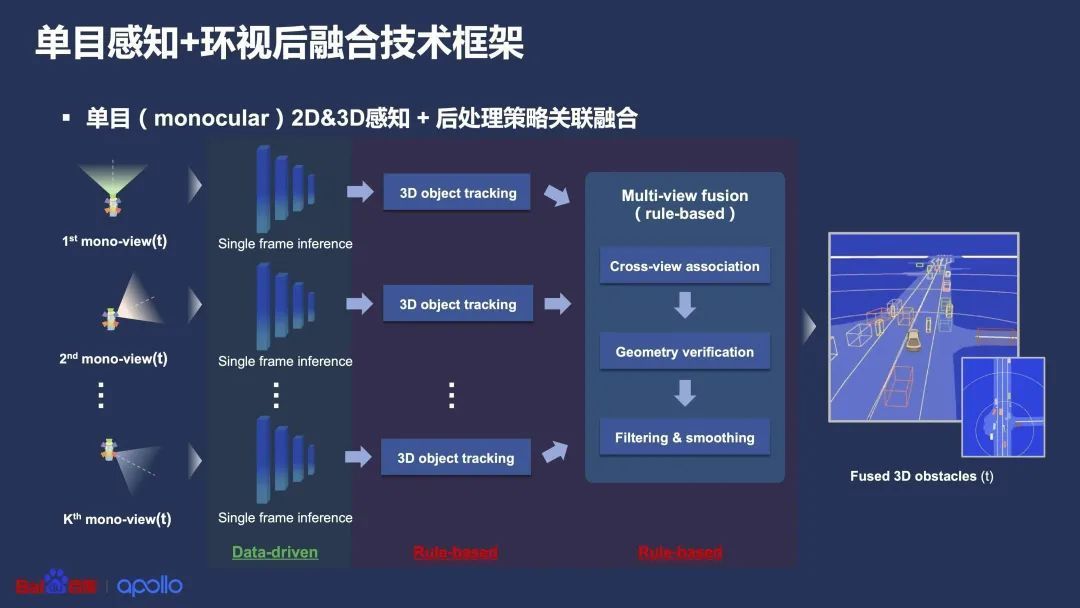

百度之前就是用的傳統的方式，上面這張圖表示的是一個單目攝像頭，再加上多個環視攝像頭的后融合技術。

每一個不同朝向的相機，會各自先經過一個神經網絡去推理出周圍的障礙物位置、大小、朝向等信息，然后再把他們拼在一個3D空間里。

2019年，百度對標特斯拉做的純視覺智能駕駛方案Apollo Lite用的就是這個技術。

雖然百度當時單個相機的深度學習感知已經做得很?！獑蜗鄼C(jī)的3D感知信息都可以通過模型來輸出，但有些被截?cái)嗟奈矬w也是識別不出來的，而且沒有其他相機的數據作為“上下文”，也不好猜。

百度想把BEV玩出花兒來

過去的一年，百度首先也把視覺感知升級成BEV感知了。

可以檢測到障礙物，預測障礙物的軌跡，以及感知道路結構（車道線、馬路邊緣等）。

并且記錄下時間，形成一個帶時間序列的4D空間，就像賽車游戲的仿真場景那樣，只不過更抽象。

當然，百度開始跟進BEV并不意味著是在剽竊特斯拉。早在2016年，百度就開始在BEV視角下實現了點云感知。

而Transformer模型最早是2017年谷歌團隊提出來的，之后就有各種魔改的Transformer。

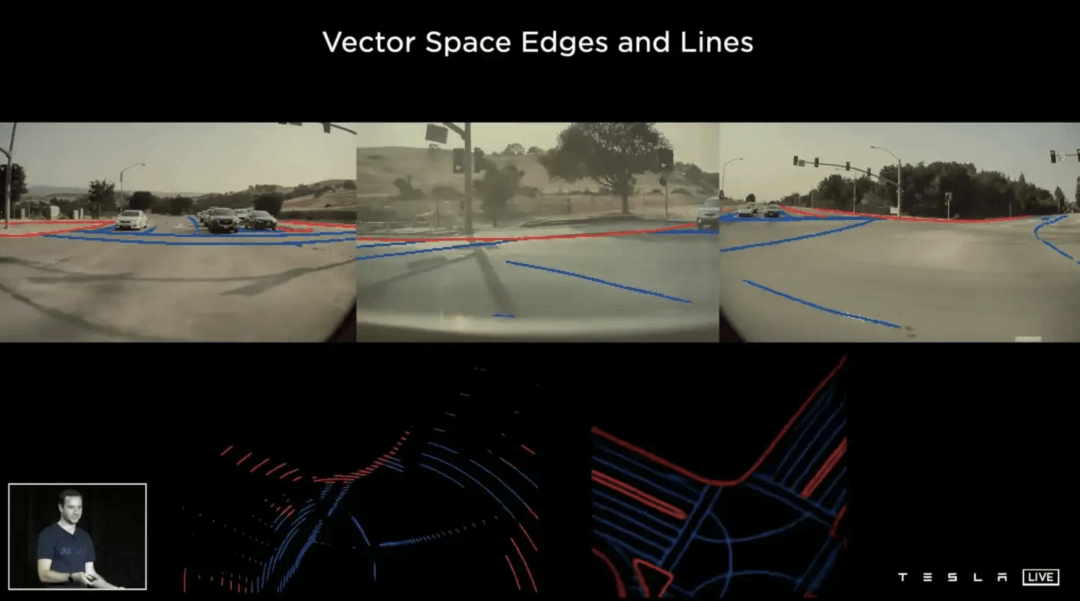

而在特斯拉2021年AI DAY之前，就有一些基于Transformer做BEV感知的學術論文。

特斯拉當時的分享，讓車企更有決心跟進罷了。

這兩年，BEV感知也逐漸被應用于三維點云，也就是能把激光雷達也用上。

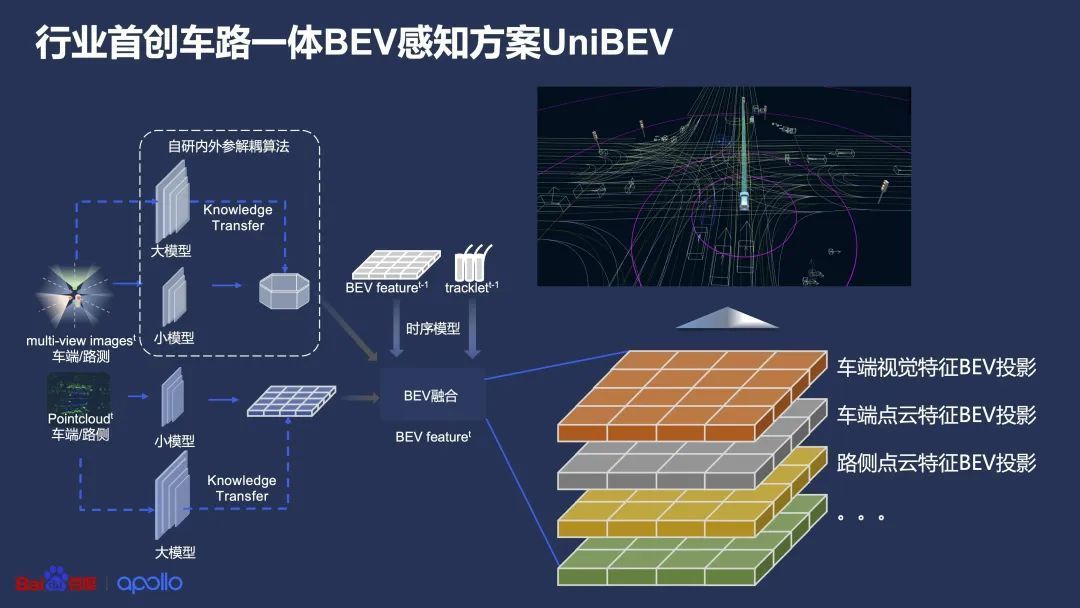

在主流BEV感知基礎上，百度做了些創新，也就是開頭提到的車路一體的BEV感知方案——UniBEV。

首先，百度先給傳感器做了解耦。

要知道，不同量產車型的傳感器數量、參數以及安裝位置都是不一樣的，無論是傳統的視覺感知方法，還是BEV感知，每款車都得重新適配一次，只是BEV感知適配更簡單。

特斯拉的車只有那么幾款，所以這個問題影響不大。

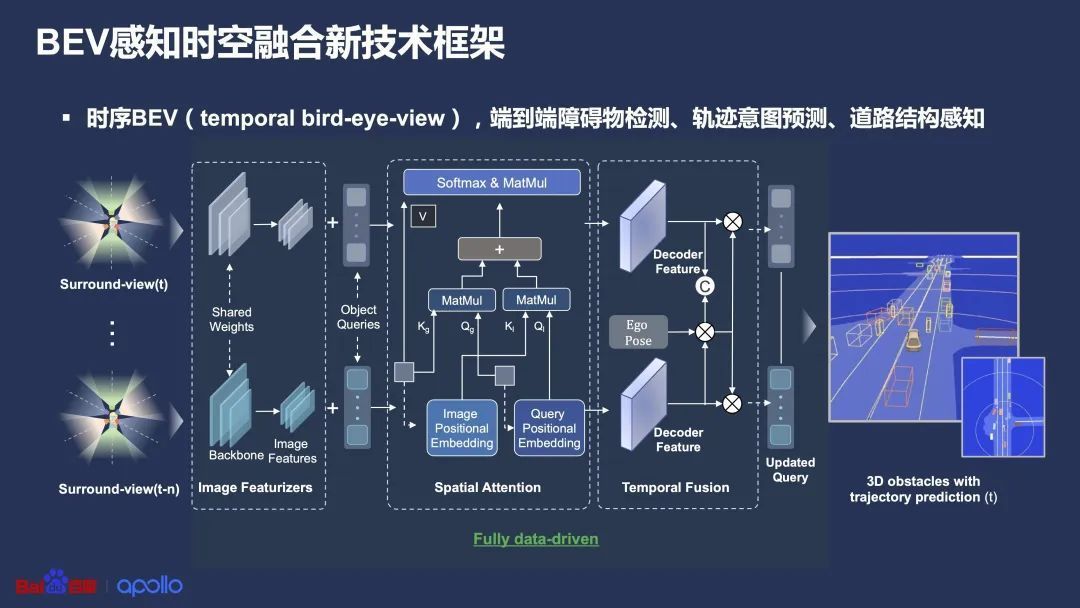

但百度的方案是希望賣給很多車企的各種車型的，所以他們專門自研了一個內外參解耦算法，也就是下圖中虛線框的模塊。

把不同相機解耦，意味著不管傳感器的數量、位置怎么變化，都可以被投影到同一個BEV空間下面。

其次，百度在全國各地都有智能交通項目。

所以他們也想把路側的攝像頭也用上，把路側攝像頭圖像提取的特征也投影到同一個BEV空間里。

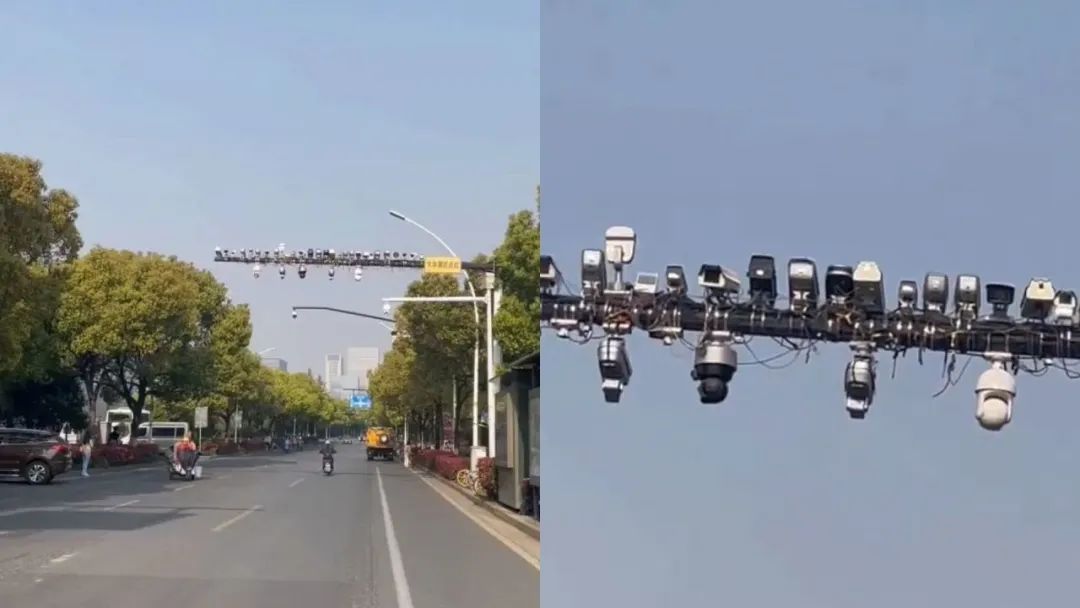

電線桿上的攝像頭都比較高，這就意味著車輛能有“千里眼”，真的擁有“上帝視角”，可以提前看見被遮擋的行人、電動車……

這樣可以解決很多corner case，比如提前發現鬼探頭（突然從看不到的角落冒出來的人）、更好地應對路口的無保護左轉等等。

前兩年國內在開發各種5G車路協同應用時，就有人提出類似的功能。

先算出路口的感知結果，再把這些結果通過5G網絡或微波傳輸?shù)杰嚿?，放進一個空間里，相當于后融合。

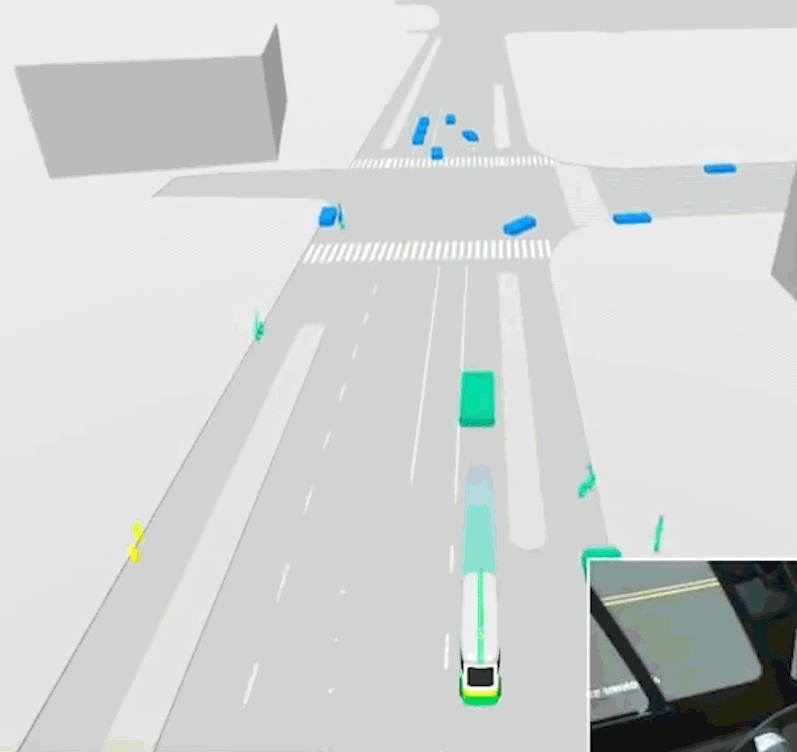

上圖藍色的物體表示路端感知結果，綠色則是車端感知結果，來自輕舟

據百度的描述，UniBEV也是路端和車端在點云特征層面的BEV投影。

但路端的數據如何穩定、實時地傳輸?shù)杰嚩耍?/strong>這塊百度沒有詳談，也還沒有放出DEMO。

再有，百度把無人出租車的海量數據用了起來。

BEV感知的特征提取，主要依靠神經網絡模型，這意味著要有足夠多的數據，而且是有真值的數據，才能訓練出一個強大的模型。

百度現在有幾百臺無人出租車在北京、上海、重慶、武漢這些城市測試，積累了有超4000萬公里的數據，正好都可以用上。

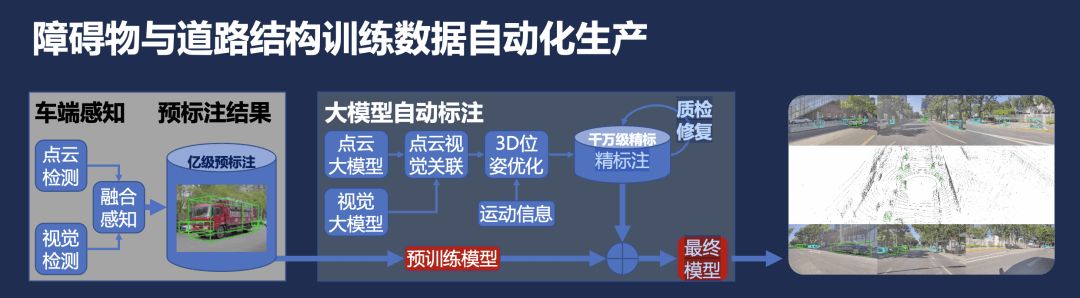

因?yàn)檫@些數據既有視覺圖像的數據，也有激光雷達的數據，還有3D的感知結果，可以作為云端真值系統來使用。

在識別障礙物這件事上，百度相當于擁有了一個經驗豐富的老師傅。

這個云端真值系統是沒有人工介入做精標注的，如果從中挑選出一些特殊的場景數據，人工進行精標注的話，還能得到一個更高質量的模型。

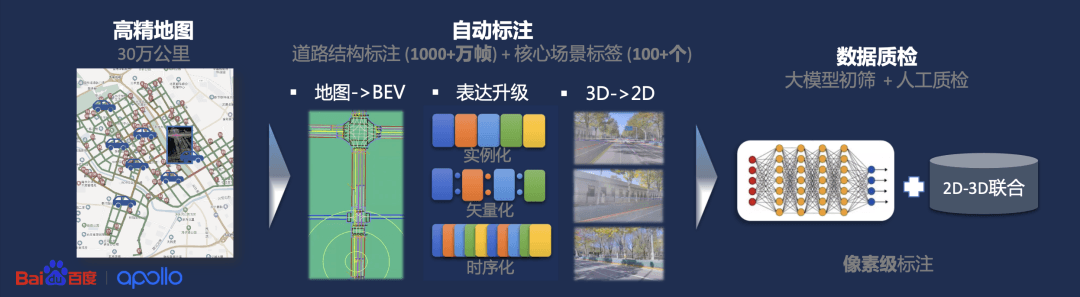

最后，憑借百度地圖的高精地圖，百度能讓BEV的語義地圖精度更高。

目前國內的輔助駕駛方案都是需要高精地圖的，百度地圖這樣的圖商會提前把各地的道路都掃一遍，形成高精度的語義地圖。

而BEV感知是支持生成局部的語義地圖的，這也是為什么特斯拉敢說自己不需要高精地圖。

照這個邏輯，百度地圖收集的高精地圖是不是就毫無用武之地了？

非也。

百度目前將這些高精地圖以及高精度的定位信息，作為BEV感知的訓練數據來用。

也就是說，在識別道路結構這件事上，百度也有一個經驗老道的老師傅。

總的來說，百度在跟進BEV感知上擁有不少優勢。

前段時間，百度放出了一個ANP 3.0的DEMO視頻，純視覺方案跑城市NOA功能，表現不錯。

這次提出的UniBEV，在理論上也是說得通的，并且也發揮了百度在車路協同模塊的優勢。

只是UniBEV這一創新什么時候會落地（估計還遠），就要看百度高階自動駕駛落地的第一款車了。

目前，百度有一支幾百人的團隊對接集度，提供高階智駕能力，集度的團隊在這個基礎上進行產品定義。

百度也開始在北、上、廣、深多地做ANP3.0的泛化測試了，確保明年下半年方案的量產和功能交付。

只期待能快點坐到實車上體驗一番了。
