一種全新結構的高效增程系統介紹

LY說新能源 2019-07-15 07:35

在三年多前，為了找到一種最佳的使用生物質沼氣能源的方式，聯合新能源汽車的特點。設計出了一種新型增程車結構。這是一種短途使用純電、長途使用增程的可拆卸增程結構。

這三年多的時間中，學習了大量的資料課本。然后利用了所學到的知識設計一款高效增程系統。

下面介紹這個系統。

首先，我們一起了解一下阿特金森發動機原理。

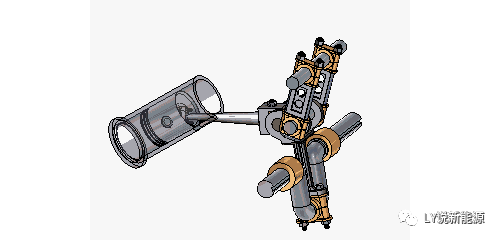

1882年，James Atkinson發明了一款發動機，與當時的奧托循環發動機不同的是，這款發動機壓縮行程和做功行程時，活塞的位移是不一樣的。阿特金森發動機使用了較為復雜的連桿作為動力從活塞到曲軸的輸出，而活塞實際行程如下圖所示（阿特金森發動機活塞行程較長，動畫中未予表現）。

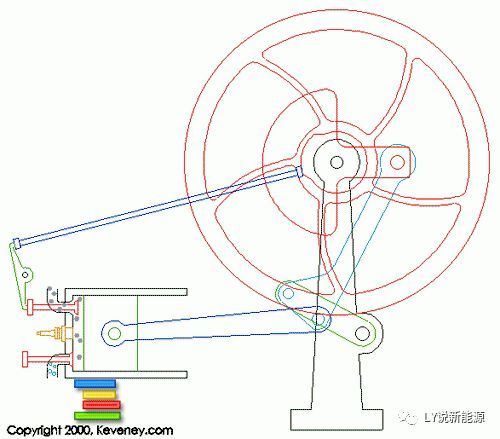

『活塞行程由藍黃紅綠四個色塊表示，依次為：吸氣、壓縮、做功、排氣四個行程』

這種設計很巧妙，用不同的連桿機制協同工作，使得各個行程幅度不同，不僅有效的改良了進排氣情況，膨脹比大于壓縮比更是阿特金森發動機最大的特點。更長的膨脹行程可以更有效的利用燃燒后廢氣仍然存有的高壓，所以燃油效率也比奧托循環更高一些。

『連桿的引入不僅影響了活塞行程，作用在曲軸上的力矩發生了改變』

但復雜的連桿在體積上和故障情況都不如奧托發動機，所以在汽車上未能普及，不過船用、發電等大型柴油機在很大程度上借鑒了阿特金森發動機這種特性。而如果是用在小功率增程發動機上。這種Atkinson結構有著非常大的優勢，雖然豐田普銳斯、傳祺插混都宣稱使用了阿特金森發動機，但從實際結構來看，目前所有的Atkinson發動機本質上是米勒循環的方式。

為什么不用最原本的Atkinson結構？Atkinson結構也有諸多的缺點，比如功率密度較低?？煽啃圆?、體積過大等等。

但是，這些問題在本文介紹的一種全新結構的高效增程系統中，通過車輛部件復用克服這些缺點。

先介紹一下這個結構的主要部件。

發動機部件使用宗申捍威350.僅僅使用單缸發動機缸體。并將這個缸體的改成阿特金森的結構，可以保證缸體活塞在轉動支架轉速1000RPM情況，能夠輸出7~8KW的功率。發動機相關參數見表1。

一個R16的五菱宏光S3全尺寸備胎、備胎支架。備胎及其支架作為配重塊，重量在20KG。備胎支架與350CC發動機活塞桿組成一個阿特金森發動機結構。

一個使用備胎支架作為傳動的傳動機構，傳動比是1:5，為皮帶傳動。

永磁發電電動機10KWe，以電動驅動效率優先，發電只是作為備用。即便發電效率較單純發電的直流電機低5%，這樣的設計也是合理的有效的。額定發電轉速5000RPM。

備胎支架、轉動機構和350CC發動機缸體是可以拆卸的。

上面的機械部件還在詳細的solidworks 3D設計中。設計完成后將會相關設計源文件打包發到這里。

這里樣的增程系統是否高效？不得而知，也許做出來因做工粗糙，發電機效率較低。實際的發電效率還會比網絡上售賣的8KW增程系統還要低。但是這樣的系統優點是增程系統整體系統質量輕。也許專業工程師和大廠有條件將這樣的結構優化。在使用電動車上備胎作為配重塊、阿特金森結構體、皮帶傳動結構。復用了車身上零部件。有望僅增加缸體和活塞的重量。就可以得到一個增程系統，而且這個增程系統是可以拆卸。其能量密度得到了保證。

在這個設計中，為了用車的噪音降低、舒適性和阿特金森結構的限制、缸體活塞的運動速度不能太快，并且只能是單缸發動機。如后期能夠?qū)⑴帕刻嵘?00CC?；钊B桿轉速800~900RPM。發電功率在15KWe。這樣的系統才可能更好滿足LY混動車增程需求。

至于效率，如由我設計及制造的過程，將會遠低于市面銷售28%的綜合發電效率。在這里只是將自己的一些想法記錄、以便日后有條件的時候?qū)嵺`。
