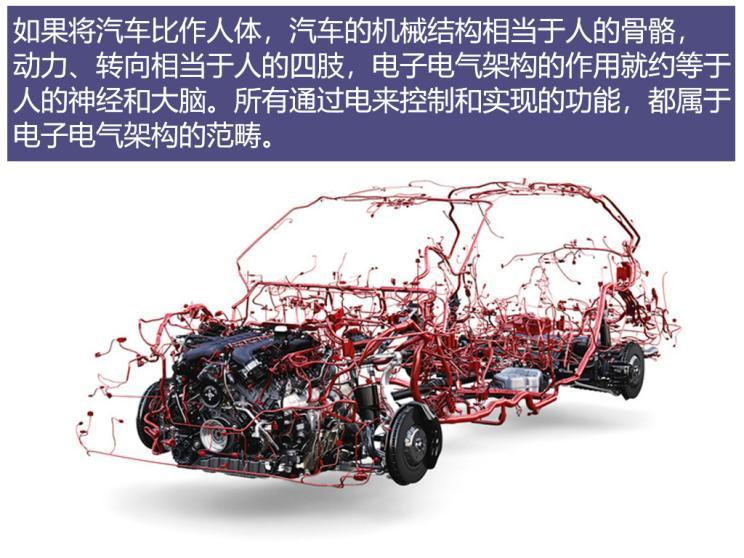

前幾年買車的時候，銷售總會為你重點介紹車輛的發動機、底盤、變速箱三大件，以及動力、操控和空間等動靜態體驗。但現在，買車的話題中關于輔助駕駛、智能座艙的篇幅越來越多，智能成為了汽車最受關注的產品力。而一輛車的智能化程度，很大程度上取決于它的大腦與神經系統――汽車電子電氣架構。

　　在電子電氣架構領域，一場轟轟烈烈的變革正在上演，其中中國品牌追趕世界潮流的大戲，就在本屆廣州車展上進入高潮。我們今天從電子電氣架構的進化史聊起，為您解讀它是什么、能為我們帶來什么，以及中國品牌亮出了怎樣的“王炸”。

●電子電氣架構到底是什么

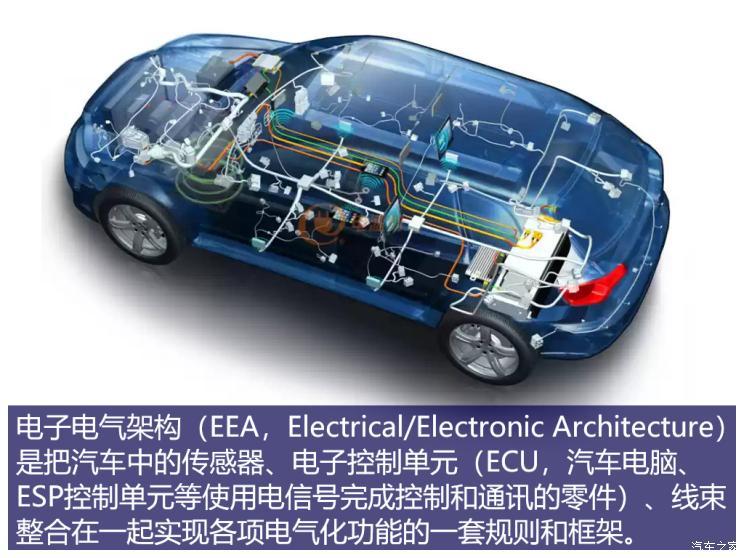

　　從“架構”這個詞對應的英文原詞――Architecture來看，它是由詞根architect“建筑師”+ure“與行為有關的事物”組成的，原意指建筑學、建筑。我們可以通過與建房子進行類比，來解釋電子電氣架構從設計到應用于您愛車的整個過程。

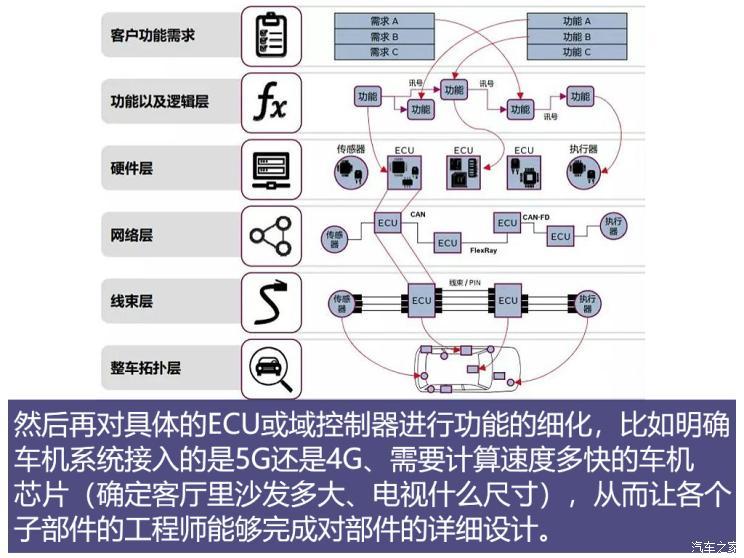

　　接下來的工作，則是由零部件工程師根據這些具體要求，設計開發出相應的零部件，這就跟施工隊最終將設計圖落地的過程相似。設計完善、施工技術好，最終房屋的品質才能有保障。體現在汽車上，一個好的電子電氣架構不僅是造出一輛車機反應靈敏、輔助駕駛靠譜的好車，還需要在造車成本、車輛性能之間找到平衡點，并能讓汽車具備良好的OTA升級潛力，從而進一步滿足用戶日益增長的功能需求。

●過去――“機械定義汽車”的思維誕生了分布式架構

　　無論是曾經真實存在的產品，還是那個大多數人思維定式中的形象，汽車就是由四個輪子+沙發組成的交通工具，決定產品力的是那個鐵殼子以及殼子里的各式機器。在這種“機械定義汽車”的思維下，發動機、底盤、變速箱三大件仍舊是一輛車的“C位”，電子電氣設備只能“打打輔助”協助機械們完成工作，甚至在很多人眼里等同于收音機、地圖導航這樣的娛樂功能。

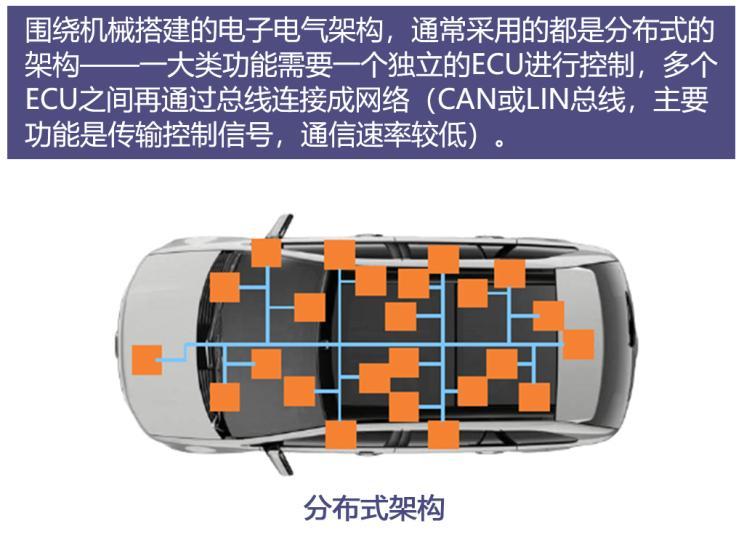

　　這種分布式的架構，優勢在于“直截了當”。比如你需要加裝一套藍牙功能，往總線上連接一組能與其他ECU通訊的藍牙控制模塊就能實現，整個過程非常簡單粗暴，就是不斷的做加法。而由于各ECU功能之間比較獨立，單一ECU的失效對整車功能的影響也較小。

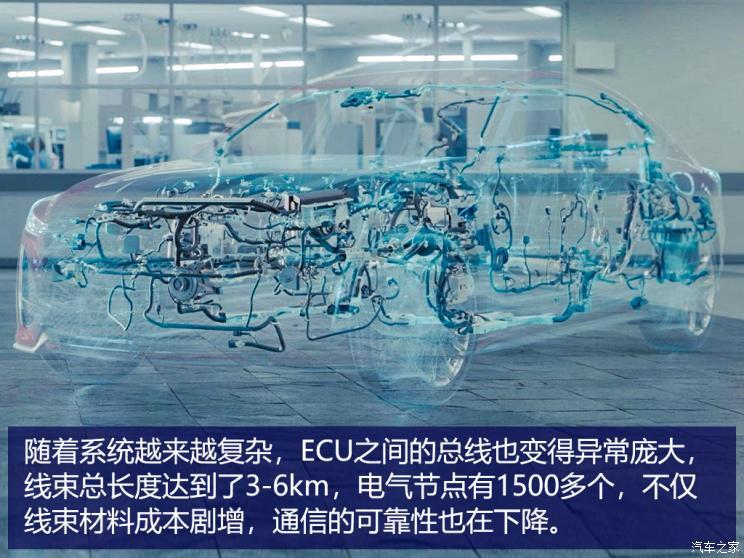

　　到了2010年，奧迪A8上的ECU就已經突破了100個，數量的暴增使整個結構異常復雜。不同的ECU往往由不同供應商提供，甚至單個ECU中的多個軟件都由不同二級供應商提供，很難實現ECU之間的協同。算力浪費、功能冗余、功耗增加、OTA管理困難的情況，也就不可避免，這顯然不符合我們此前對于一個好架構的定義。

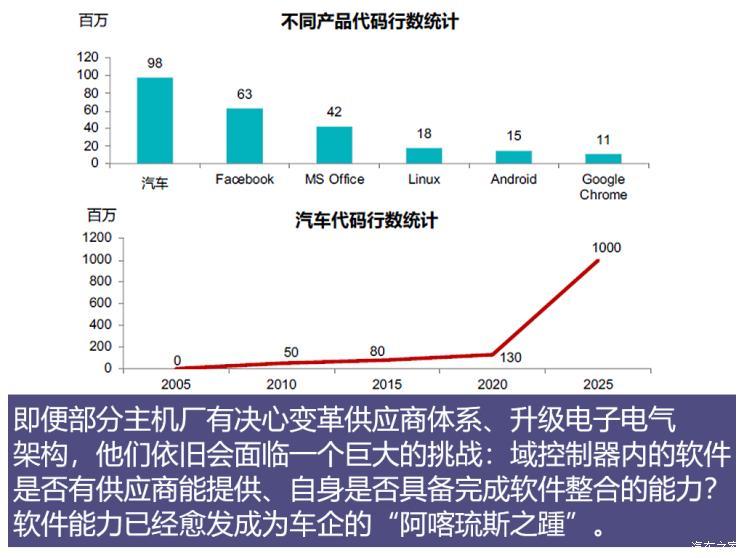

　　而到了2020年，一輛汽車平均擁有約60個ECU、代碼量近億行（是安卓系統代碼量的7倍）、電子系統占到整車成本的46%，像智能座艙、自動駕駛這些需要依靠ECU實現的功能越來越多，你不得不承認汽車已經從那個精美的機械變成了電子產品。復雜的分布式電子電氣架構，不僅在成本上給整車帶來了不小的壓力，智能化功能對算力、傳輸速度等方面的要求，也超越了現有分布式電子電氣架構能承受的上限。

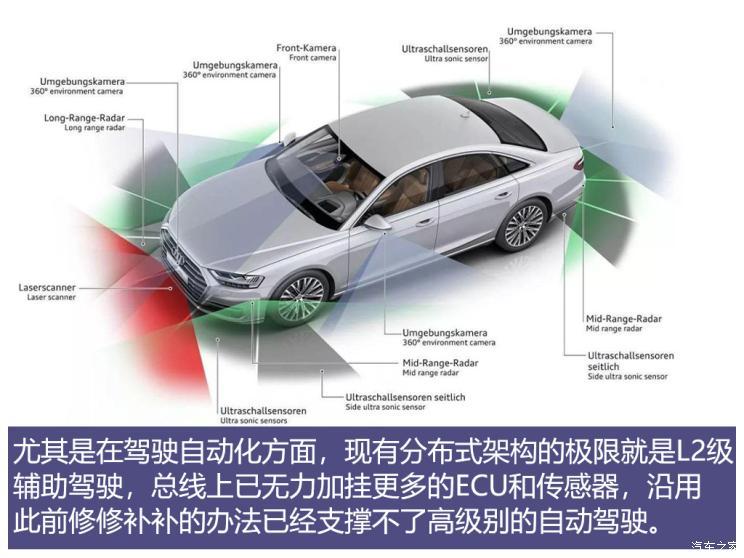

　　比如為了讓自動駕駛可以覆蓋更多的場景，需要對各有專長的攝像頭、毫米波雷達和激光雷達采集到的信息進行融合，來提高車輛的感知能力。但這對數據處理的實時性和傳輸速度，提出了很高的要求，算力羸弱的分布式ECU+速度1Mbps的CAN總線（128KB/s，基本只能用來聊聊微信、看看圖片），顯然無力完成這樣的任務。

　　可以說，正是自動駕駛、智能座艙為代表的智能化功能的涌現，決定了電子電氣架構變革的必然性，將分布式電子電氣架構卷進了歷史，取而代之的是以域控制、車載以太網為特征的集中式電子電氣架構。一場圍繞電子電氣架構技術的爭奪，正在火熱的進行著。

●現在――集中式電子電氣架構成為主流

○消失的ECU

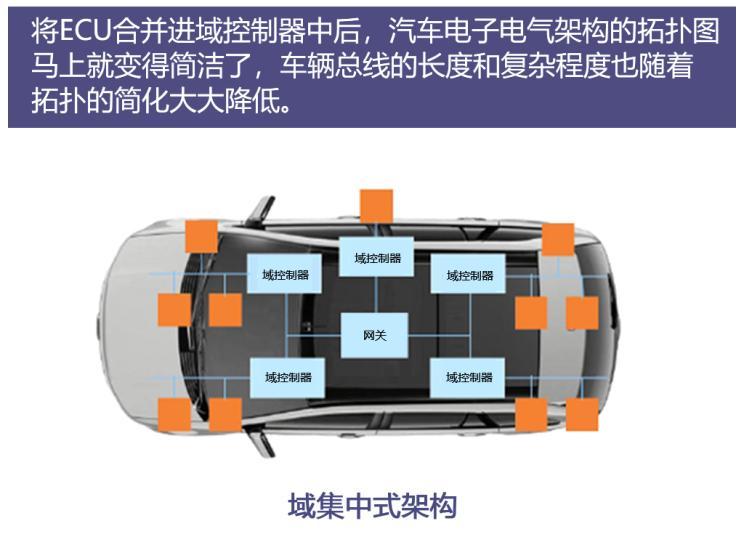

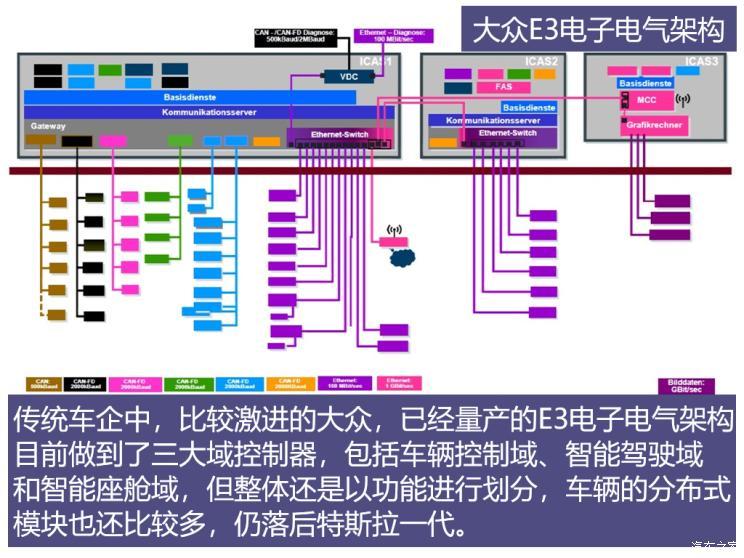

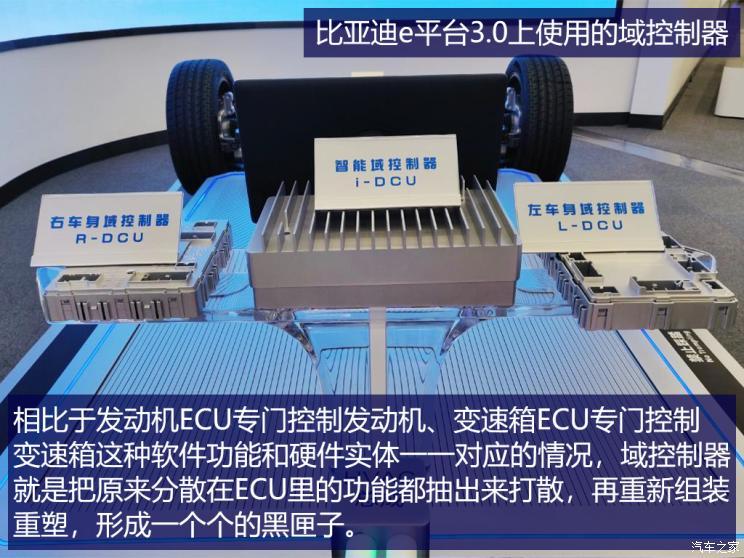

　　在功能需求和成本需求的推動下，車企和供應商們紛紛對電子電氣架構展開升級，雖然各家方案的細節有所不同，但大體基調一致：減少ECU的數量、算力向中央集中、整體架構簡化以及通訊網絡傳輸速度的提高，進而形成一種集中式的電子電氣架構。其中，最直觀的變化就是獨立的ECU紛紛消失，被功能更集中、算力更強的域控制器所代替。

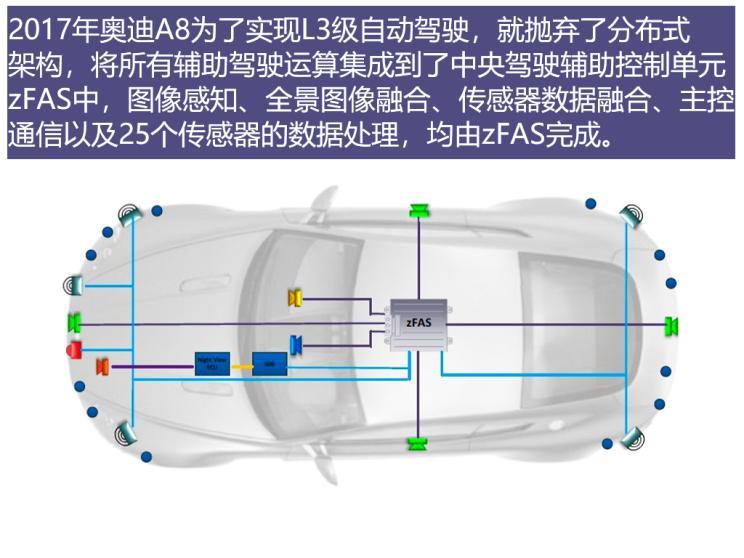

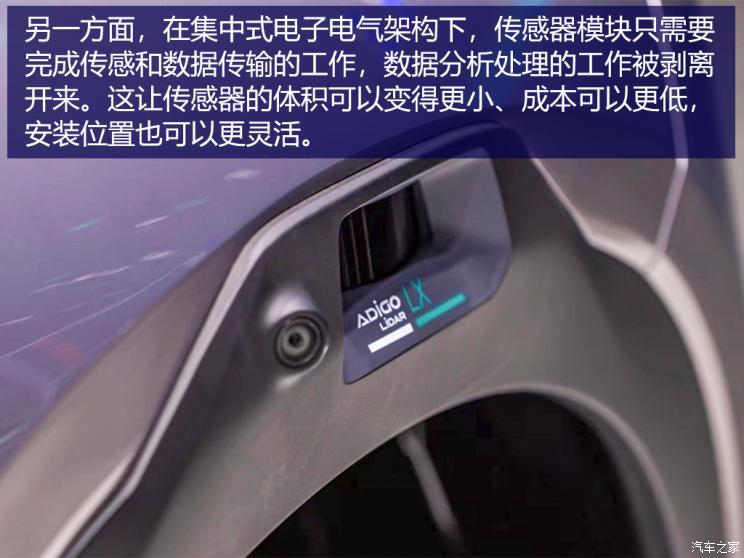

　　當我們擁有了傳輸速度更快、算力更快更集中的集中式電子電氣架構，高階自動駕駛的大門也就向我們敞開了。攝像頭、毫米波雷達、激光雷達乃至GPS和輪速傳感器的數據不再各自為戰，而是統一通過車載以太網回傳給同一個“大腦”完成車輛位置、環境的辨別，極大提升了車輛在極端環境下對周圍態勢的感知能力。

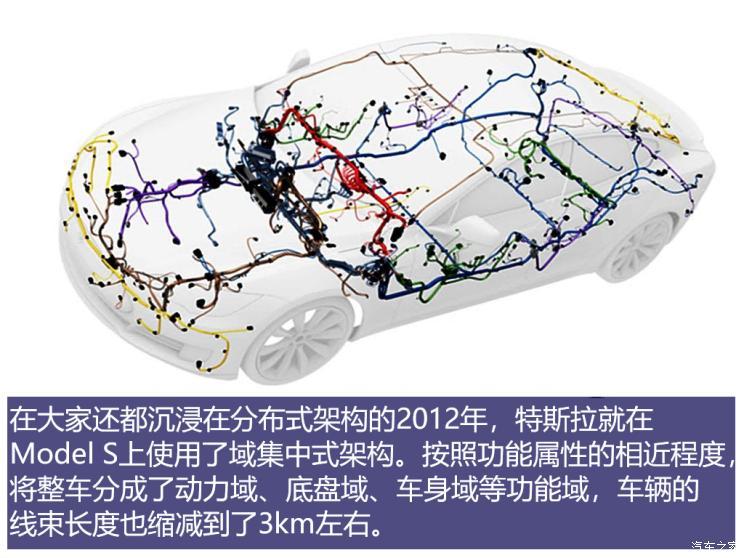

　　域控制的另一個好處是硬件與軟件之間的解耦，讓傳感器不必依賴固定的ECU，可以被域控制器靈活調用來完成不同功能，甚至能實現電腦顯卡那樣的硬件“熱插拔”，實現即插即用的快速升級。但集成度越高、軟硬件解耦越徹底，對車企的代碼整合能力的要求也就越嚴苛，畢竟不是誰都能從熱衷于玩機械的“猛人”瞬間變身“代碼狂魔”。而引領這場電子電氣架構革命的，就是在汽車行業中最擅長寫代碼的特斯拉。

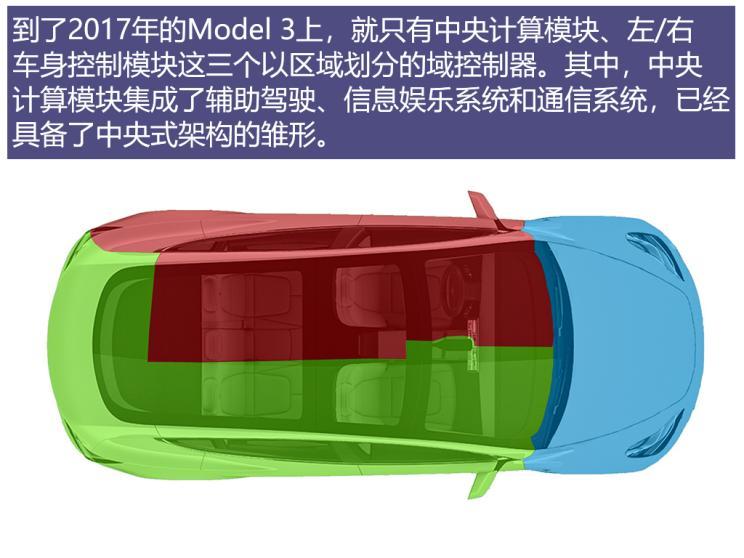

　　這種按照車身物理位置對域進行劃分的架構，相比此前的功能域大大簡化了機械布置的難度和線束長度，不再需要一根從車尾拉到車頭的總線，傳感器、執行器可以就近接入到附近的域控制器中，這也使Model 3的線束長度縮短到了1.5km。

　　而像豐田的Central & Zone架構、安波福全智能汽車架構、寶馬中央計算平臺central computing platform，這些電子電氣架構要么離量產落地還需要5年左右時間，要么就是在集成度上仍處在功能域?yàn)橹鞯碾A段。

○中國品牌亮出“王炸”

　　國內車企也逐漸意識到，沒有好的電子電氣架構，就沒有優秀的智能化功能。比亞迪今年發布并量產的智能域控制架構、長城汽車正在使用的GEEP 3電子電氣架構，都是基于功能域的域集中式架構。而亮相廣州車展的廣汽星靈、小鵬X-EEA 3.0電子電氣架構，則更打破了功能域的局限，以中央超算+區域控制的概念進一步接近了未來中央式架構的樣式。“軟件常用常新，硬件即插即用”這些在電腦、手機上已經實現的功能，也將隨著電子電氣架構的升級被應用到汽車上。

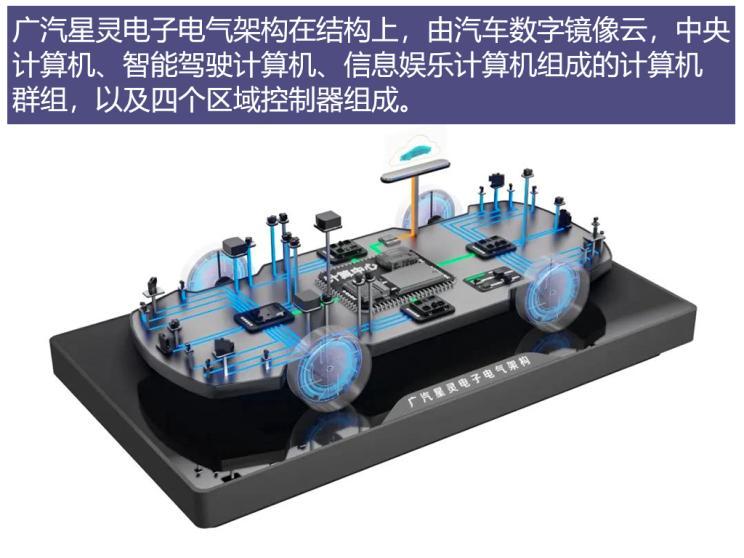

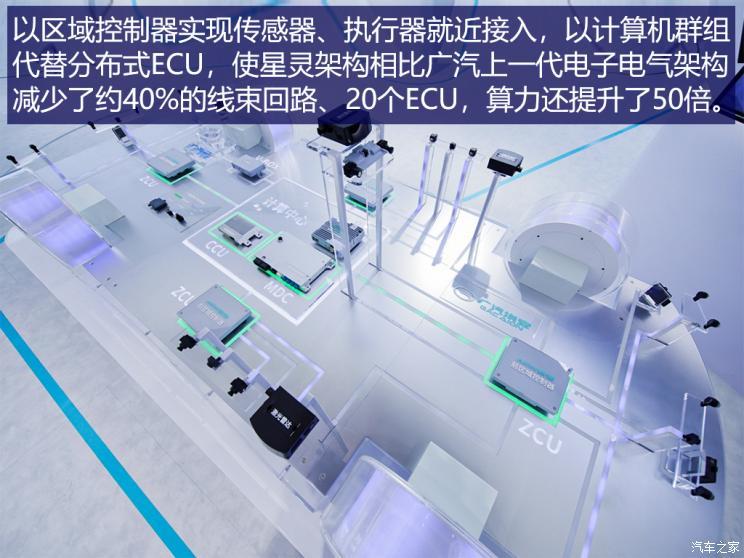

　　綜合考慮功能、位置、重要性等要素，車內被劃分為前后左右四個區域，每個區域都有自己的區域控制器。區域控制器中主要集成了將網關、配電和機電控制功能，周邊的傳感器、執行器就近接入，再通過骨干網集中與遠端中央計算平臺進行數據傳輸，而邏輯控制部分則集中到了中央計算機來完成。

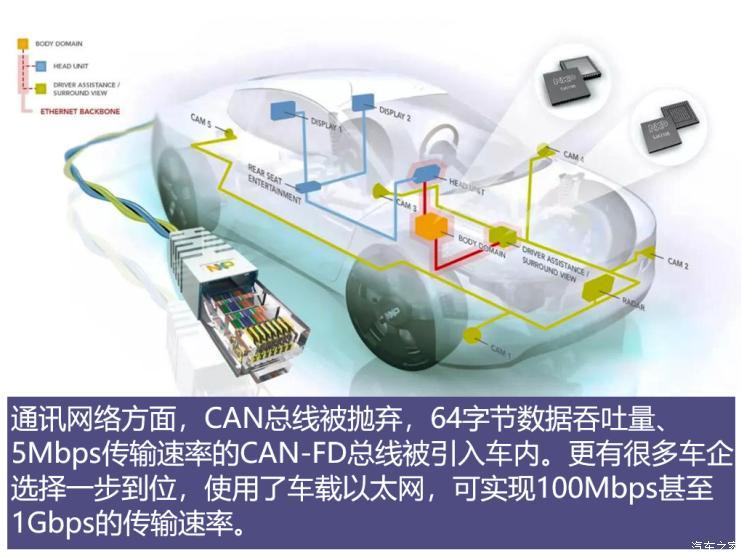

　　而在傳輸速度方面，廣汽星靈架構的主干網絡不再使用將分布式架構中1Mbps的CAN總線，而是使用了車載以太網，傳輸速度可達100Mbps甚至1Gbps，同時還能滿足汽車行業對高可靠性、低電磁輻射、低功耗、帶寬分配、低延遲以及同步實時性等方面的要求，相當于把一條鄉村土路直接改造成了高鐵。

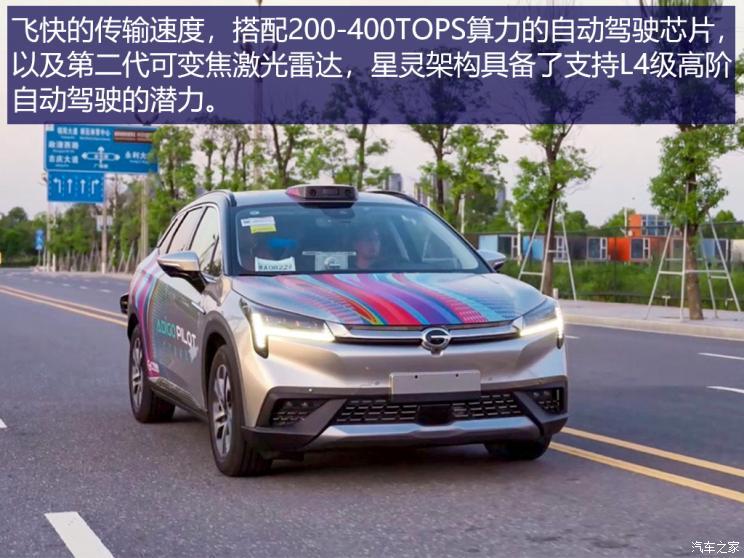

　　在星靈電子電氣架構的量產計劃方面，廣汽埃安AION LX Plus將是首款應用星靈架構的車型，到2023年，廣汽埃安旗下所有新車型都將全系基于星靈架構打造。此外，廣汽傳祺旗下的車型也將搭載星靈電子電氣架構。

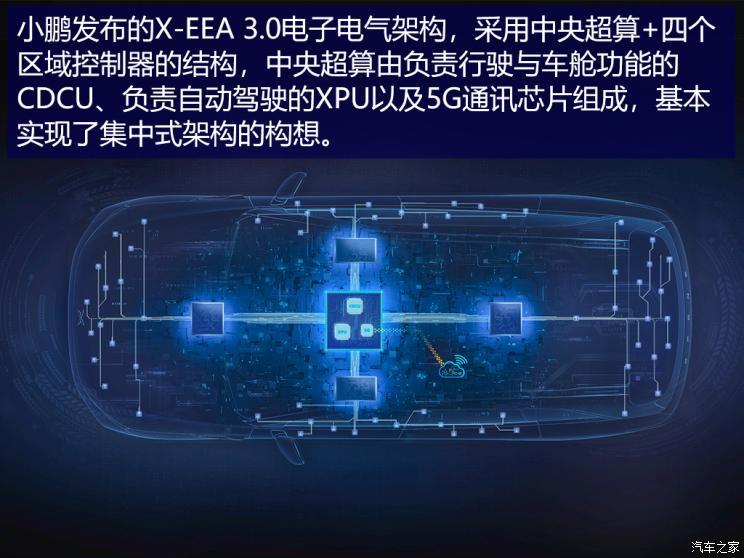

　　除了比星靈架構更高的集成度，像以千兆以太網為主干的通信架構、接口標準化的軟硬件這些前文介紹過的設計，在X-EEA 3.0電子電氣架構上也都有應用。新的電子電氣架構不僅將幫助小鵬G9成為首款搭載小鵬XPILOT 4.0智能輔助駕駛系統的量產車，還增加了無感化OTA、自診斷功能和場景式精準配電這些比較有特色的功能。

　　X-EEA 3.0具備更為完備的自診斷功能，在車輛發生故障時，能更精確的定位問題，并以更加直觀的方式引導用戶進行維修的預約和準備。同時，在電力分配與使用上，車輛可根據用戶用車場景進行按需配電，車輛在休眠、喚醒及待機等狀態下電耗大幅降低。比如你在路邊等人時，G9只對空調、座椅調節、音樂等功能供電，從而充分發揮每一度電的效能。

●未來――誰將拿到智能汽車時代的話語權？

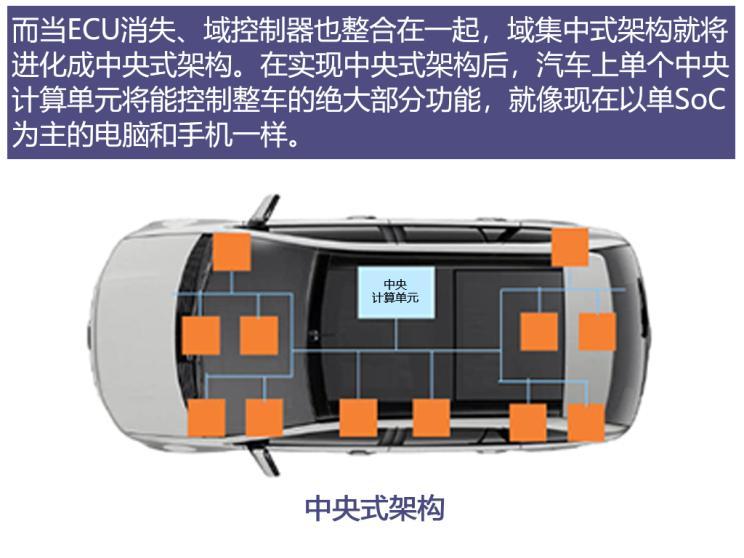

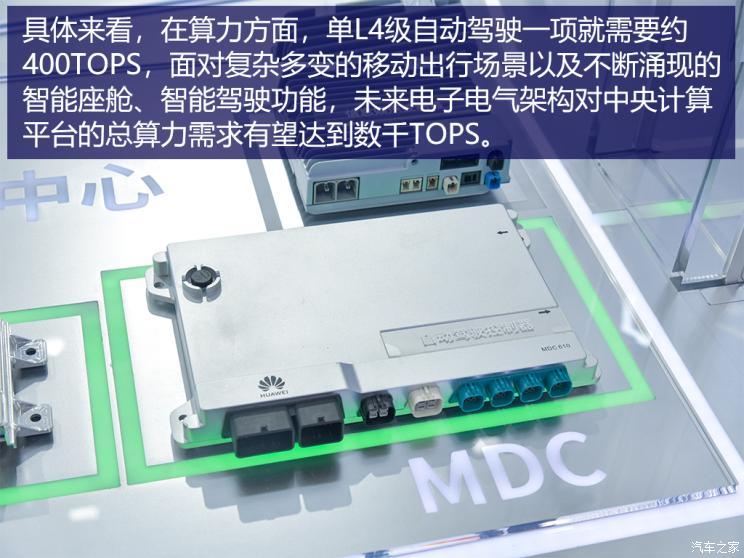

　　從分布式架構到域集中式架構再到中央式架構，電子電氣架構算力越來越集中、通信速度越來越快的演進趨勢已經成為行業共識。華為預計，到2030年，中央計算平臺+區域控制+大帶寬車載通信的電子電氣架構將成為主流。

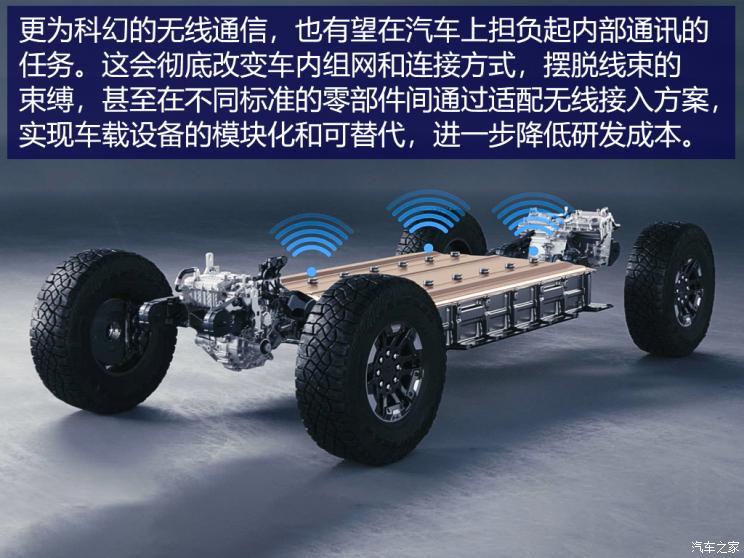

　　在通信網絡上，車載以太網將得到普及，傳輸速度在2030年有望超過100Gbps。光通信技術在解決車規問題后，以其帶寬大、重量輕、電磁干擾不敏感、成本低等優點，也將大量應用于車載領域。

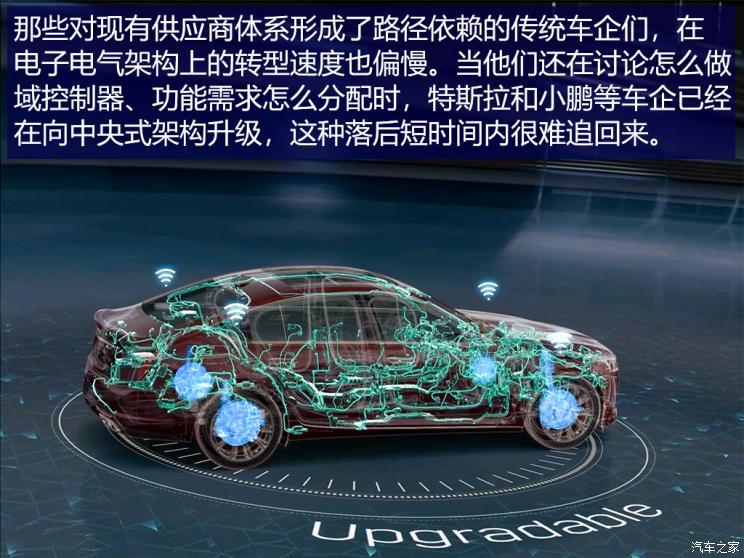

　　而隨著電子電氣架構的發展，最先受到?jīng)_擊的將是傳統的汽車供應商體系。分布式ECU被集成到域控制器之后，產品研發的門檻將抬高，軟件開發能力弱、產品功能單一的供應商們，可能會被那些擁有系統集成能力的大廠踢出局。

　　但對于特斯拉、國內造車新勢力等玩家來說，由于沒有太多的歷史包袱與體系包袱，只要肯在自研道路上下狠功夫，集中式的電子電氣架構之路就會走得更加輕松一些。那些堅持搞全棧自研路線能對代碼和硬件全面掌控的車企們，將在打通軟硬件的過程中領先半個身位。而像在ECU的開發上積累過不少經驗的比亞迪，搞起智能座艙和自動駕駛域控制器的研發來，也稱得上有聲有色。

　　可以預計，未來的智能汽車會越來越像一臺會移動的計算機，發動機、底盤、變速箱或者電機、電池這些基礎的硬件會像貨架上任你挑選的內存、顯卡和硬盤，而大家爭奪的下一個焦點將是基于中央式電子電氣架構的中央處理器和汽車操作系統。無論汽車行業的老玩家，還是進入汽車領域的互聯網大廠，都?jí)粝胫蔀橹悄芷囶I(lǐng)域的Intel+Windows或者ARM+安卓。

編輯總結：

　　當我們把視線拉回到特斯拉橫空出世的時間點上，“硅谷鋼鐵俠”馬斯克為特斯拉在汽車電子電氣架構這一領域創造了似乎難以動搖的領先優勢，甩開了全世界整整一個時代。但當時間軸回到此時此刻，我們能夠看到中國品牌在電子電氣架構方面的追趕勢頭越來越強勁，以及背后對智能汽車時代話語權的爭奪。眼下這場針對架構的變革尚未完結，玩家們的正面交鋒也才剛剛開始，最終的晉級名單里，會有華為、小鵬、廣汽、比亞迪的名字嗎？（文/汽車之家 孫一超）
