中汽研汽車檢驗中心（天津）有限公司，由中國汽車技術研究中心有限公司（簡稱中汽中心）投資建立，是具有行業影響力的獨立第三方汽車產品檢測及技術服務機構，被國家認證認可監督管理委員會（CNCA）授權國家轎車質量檢驗檢測中心、國家智能網聯汽車質量檢驗檢測中心（天津）等資質，已通過國家認證認可監督管理委員會資質認定、中國合格評定國家認可委員會（CNAS）實驗室認可。

中汽研汽車檢驗中心（天津）有限公司軟件測評中心業務平臺總監鞠偉男以《汽車軟件升級(OTA)合規測試研究》為主題，從汽車軟件在線升級備案建設背景、建設依據、建設方案、中汽研汽車檢驗中心（天津）有限公司能力介紹共四個方面展開，以下是演講內容整理：

中汽研汽車檢驗中心（天津）有限公司軟件測評中心業務平臺總監鞠偉男

建設背景

談到OTA大家應該都很熟悉，OTA相當于汽車的一個遠程升級手段。從國外來看，2021年2月5日包含網絡安全、軟件升級在內的三項法規正式實施，法規的適用范圍為M/N/O類車型，歐盟在2022年7月正式實施，所有適用范圍內新車型出口至歐盟均需進行認證，并于2024年7月對所有新車強制實施。

從國內來看，市場監管總局和工信部都發布了一系列文件，對OTA升級進行規范管理，工信部發布的《關于加強智能網聯汽車生產企業及產品準入管理的意見》，要求企業從強化企業管理能力、保證產品一致性兩個維度開展工作。

2022年4月15日汽車軟件在線升級備案正式實施。備案內容大致分成三塊：一是企業管理能力，首先要證明企業是具備OTA流程管理能力；二是車型及功能，說明有哪些功能是能夠進行OTA的，并且要證明能夠充分識別是否會影響安全節能環保防盜；三是具體升級活動，更新了動力域、底盤域、還是其他系統，需要企業提供相關的測試報告、測試驗證材料。

OTA備案在國內目前是分級備案，簡單來說是分成三塊進行備案：如果只是功能優化或更新，不涉及產品安全、環保、節能、防盜等技術性能變化的相關升級活動，填報系統備案審批通過即可升級；一旦涉及到通過OTA涉及產品安全、環保、節能、防盜等影響公告參數的相關升級活動，就需要企業先走公告變更流程，通過后再備案軟件升級系統，最后才可以開始實施升級；如果是涉及汽車自動駕駛功能（駕駛自動化分級的3級及以上）的相關升級活動，那么必須經工業和信息化部批準，然后進行備案。

備案有五個要點：第一、進行用戶告知：要在升級執行前向車輛用戶告知OTA升級的目的、內容、所需時長、升級影響、注意事項等信息，升級執行后告知車輛用戶升級結果。第二、升級可追溯：汽車生產企業應對軟件在線升級相關信息進行留存。第三、充分的影響評估：汽車生產企業需對在線升級所涉及的系統或功能進行充分評估，識別是否影響產品安全、環保、節能、防盜等技術性能，是否涉及變更《公告》技術參數等內容。第四、有效的保障措施：汽車生產企業需對在線升級的網絡安全、升級功能采取有效保障措施。第五、詳實的測試驗證報告：汽車生產企業需對汽車軟件在線升級進行充分測試驗證，保障軟件在線升級安全可靠地進行。

建設依據

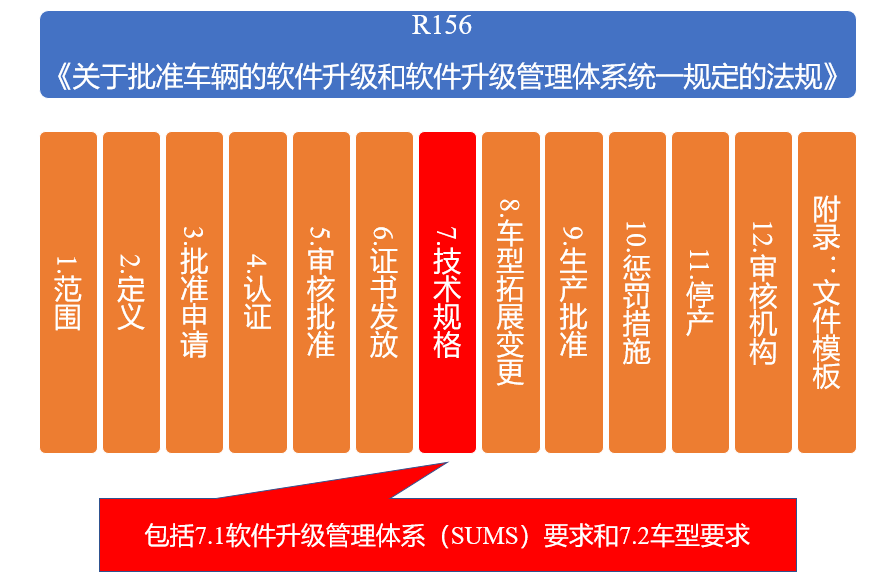

有了建設背景，我們?cè)趺礃尤ラ_展合規建設，如何保證企業滿足強標要求？因此，第二部分就是建設依據，比如剛才提到了于2022年生效的UNECE WP.29 R156法規，其中UNECE WP.29，也就是聯合國歐洲經委會世界車輛法規協調論壇，其適用范圍包括乘用車、商用車和多功能底盤車輛。以R156為例，最核心部分就是7.1軟件升級管理體系（SUMS）要求和7.2車型要求。對比國內《汽車軟件升級通用技術要求》，其內容框架也是主要分為軟件升級管理體系要求和車輛要求及試驗方法，兩個標準對比來看是很一致的。

圖片來源：中汽研汽車檢驗中心（天津）有限公司

《汽車軟件升級通用技術要求》從2022年6月17日公開征求意見，截止本周已經收到了600多條來自各行各業的反饋意見，目前我們正在協助標準所進行答復，預計9月份會進行審查報批，報批后預計在2023年3月發布，而發布之后還會有6-12個月的過渡期，那么最終標準實施，最快可能是在2023年的9月份。

具體來看，剛才提到的軟件升級管理體系可以進一步細分為：流程文件安全存儲、軟件版本信息標識、軟件識別碼訪問和更新、軟件識別碼與生產一致性識別、被升級系統與其他系統的相關性、目標車輛識別、生產一致性相關影響評估等方面。

車輛測試的國標要求大概有13條，下圖是國標要求和R156法規對比。從我們的視角來看，這兩個體系存在部分差異，比如國外是型式準入，需要找國外認證機構支持認證，國內可能采取準入或認證的形式。

圖片來源：中汽研汽車檢驗中心（天津）有限公司

從下上可以看出，R156在測試要求上相比國標更少，國標添加了用戶確認和車門防鎖止兩條要求，這個和國內發生過的具體案例相關：比如一輛車在街上開始了OTA升級，車輛斷電了，人也下不來，外面人又進不去，很影響交通和用戶體驗。因此國標加了一條，要求車輛在執行任何OTA行為的狀態下，其車門一定是防鎖止。

建設方案

針對上述建設依據，我們會提供相關的建設方案，我們方案的核心目標是幫助企業通過國標《汽車軟件升級通用技術要求》，從文件的解讀、調研與差距分析、SUMS建設與車型測試、試運行等幾個步驟展開。

接下來具體說下我們的方案，首先是標準法規解讀，我們對GB標準、R156法規、ISO24089、國家政策等重點文件進行細致解讀，出具相關解讀報告，包含條款理解、企業應對辦法、證明材料清單。

然后是提供軟件升級審查點表，主要分為三大類：首先是SUMS管理體系文件，包含軟件變更控制程序；軟件升級管理規定文件；軟件版本管理辦法；軟件識別碼編制規則、更新方案等。第二是 SUMS管理流程文件，包含軟件版本唯一標識流程文件；目標升級車輛識別流程；安全相關系統識別流程；告知用戶流程等。最后是相關文件保存，包含軟件升級需求材料；軟件升級申請單；各審批系統文件等。此外，我們還會提供培訓和應用措施經驗庫。

以上工作結束后，我們會進一步提供調研與差異分析方案，對企業OTA人員架構、OTA應用情況、開發、測試驗證進行調研，逐條比對與GB的差距，分為滿足、不滿足、部分滿足3個等級。產出SUMS管理體系和車型調研報告；SUMS管理體系和車型差距分析報告；針對SUMS管理體系和車型調研詳細的完善改進方案。

接下來是進行GB體系建設：軟件升級管理系統（SUMS）包含9項具體流程，5個信息記錄，4個安全保障以及在線升級。體系建設可以和車型測試同步開展，流程如下：首先車型按照國際法規要求開展摸底試驗、摸底試驗過程同步進行產品試驗差異性分析、整改后進行重復試驗直至通過。

接下來介紹一些具體的測試點和對應判定條件：整車層而言，需要進行整車需求分析，包含用戶場景分析，法規分析，對應進行整車安全、功能測試。系統層而言，需要從系統功能開發切入，包含功能需求分析、需求轉換、真實性完整性、SWIN可讀可更新、電量保障、先決條件（什么狀態下可以升級）等，對應進行系統功能測試。對零部件層而言，需要細分至SWIN防篡改、升級失敗、用戶告知等開發，對應進行零部件測試。車端測試著重于檢驗升級是否影響車輛安全和駕駛安全。

最后，我們希望在整車電子電氣架構V字型開發流程中嵌入整個SUMS的流程，保證SUMS體系在企業內部真實運轉。從項目周期看，企業在較高的配合度下滿足國標，大概需要7個月的時間，此外還要預留一段時間做體系試運行。

以下是R156法規認證流程，從我們的視角看，R156和國標的認證的邏輯架構是差不多的，先保證SUMS體系的合規，然后根據出口車型的需求開展VTA測試。

圖片來源：中汽研汽車檢驗中心（天津）有限公司

中汽研汽車檢驗中心（天津）有限公司能力介紹

最后簡單介紹一下我們目前團隊的情況，中汽研汽車檢驗中心（天津）有限公司是智能網聯汽車質量監督檢驗中心之一，具備權威的測評資質，目前已經參與ISO 24089國際標準制定工作，是WP.29 CS/OTA 法規協調專家成員，參與了R156的法規制定工作。中汽研汽車檢驗中心也是國內首家開展R155測評機構，首家具備R156的CNAS資質的檢測機構，2018年以來，累計開展40余款車型的整車或零部件的安全測試，支撐網信辦、工信部、密碼局等開展汽車網絡安全管理的調研和整車支撐。

除了國標符合性測試，我們還針對WP29要求與國內標準草案測試項，提供OTA標準符合性自動化測試服務。除了上文提到的國標對于OTA制定的13條測試標準以外，從企業研發的視角去看，OTA包含范圍廣，場景豐富，實車測試難度較高。用仿真手段進行測試，引入自動化軟件，縮減測試周期是未來的一大趨勢，這也是我們正在努力的方向。

這就是我今天所作的一個簡單介紹，各位如果感興趣，歡迎去天津檢驗中心參觀，謝謝大家！

（以上內容來自中汽研汽車檢驗中心（天津）有限公司軟件測評中心業務平臺總監鞠偉男于2022年8月26日由蓋世汽車主辦的2022中國汽車信息安全與功能安全大會發表的《汽車軟件升級(OTA)合規測試研究》主題演講。）
