在純電動車小型化、尤其是在6米客車“買就送”的市場背景下，中國重汽集團濟寧商用車有限公司逆潮流而動，率先打破市場常規，制作了一款滿載質量80噸、牽引質量60噸的純動重型牽引車。信息在網上已經發布，便引來眾多的旁觀者。我作為純電驅動系統集成工程師之一，參與了重汽這款豪瀚牌“電拖頭”的制作全過程，因此有感而發也不無道理。

通常，這種重型牽引車需要采用操縱不便的多擋手動變速器或者價格昂貴的自動變速器，而這款重型“電拖頭”的驅動力和車速，只需駕駛員控制加速踏板即可實現起步和無級變速的提速過程。所提供的自動爬行模式，不僅滿足了車輛在特殊工況下的使用要求，坡道起步時的自動爬行功能，更給駕駛?cè)藛T增添了難得駕駛樂趣。

除此之外，0~20Km/h的加速時間只需9秒鐘；最高車速可達52km/h；以及最大爬坡度超過5%等卓越的動力性能，完全滿足碼頭重型牽引車擺渡大型集裝箱的任務。

150kW/h的儲能裝置，在車輛滿載情況下一次充電續駛里程超過60km……動力性高、耗電量低、操縱性好等優點，不僅得益于工程師團隊的合理設計和制作人員的精心施工，更得益于0~10000轉/分的高速、高效電機，以及驅動系統轉矩最大可以達到令人驚嘆的43500Nm。

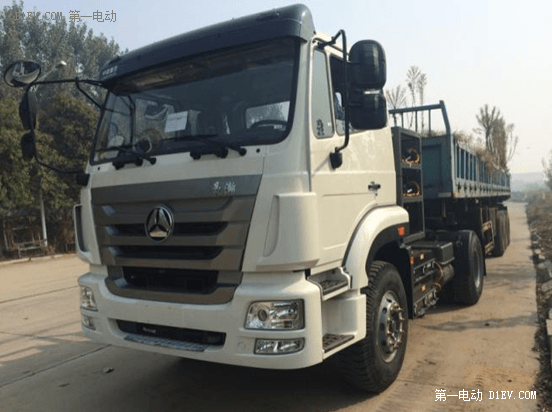

圖1重汽純電動碼頭低速牽引車進行牽引實驗

這輛碼頭牽引車主要用于港口內集裝箱的搬運,額定滿載質量為80噸,空載質量為20噸。整車滿載后的強勁動力來自兩個并聯的額定功率為85KW的北京永續西門子電機。這種ELFA動力系統是各種工況下的輸出功率和轉矩一定時，兩個電機同時以相同轉速、轉矩和功率輸出工作，即：各自以完全相等的動力按總動力需求的50%做功，其平均工作效率要比一個電機獨立輸出動力提高5%左右。對于眾多電機設計者和制造商，簡直就是一個夢寐以求的夢想。

在同一臺減速器上安裝兩個各自重量只有113kg，且轉速、轉矩實時同步的驅動電機，不僅使電機的工作效率能夠在更多工況下始終保持在90%～95%的范圍，對電機產品性能、質量的一致性如此之高，更是一個令人難以逾越挑戰。此方案非一般技術所能為，然而西門子做到了。安全、高效、可靠、耐用，讓此車既有了強勁的動力，又有了超長的續航里程。

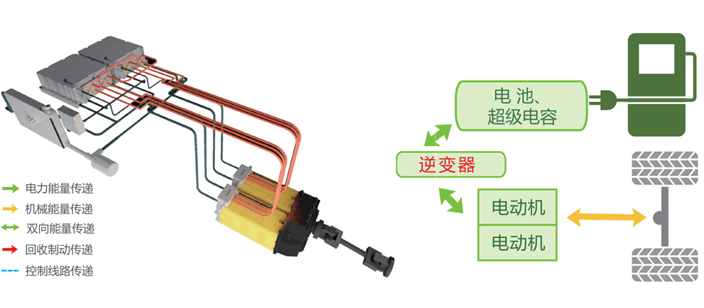

圖2 “電拖頭”雙電機驅動系統配置示意圖

西門子ELFA 系統產品采用國際電工委員會IEC60034系列和德國的標準化組織DIN EN 60034系列標準。在高鐵技術平臺上生成的模塊化產品，性能和質量的一致性做得非常驚人自不在話下。

這臺搭載西門子ELFA動力系統的這款港口牽引車，在操作上更簡單更人性化，由于此車的根本沒有變速設備，車速的控制完全是靠電機的轉速來實現的。電機轉速0-10000轉之間線性轉變轉速，加上西門子減速箱后輸出給后橋主減。這樣就直接實現了無級變速，駕駛員通過加速踏板的開度，直接來控制車速，使得駕駛輕松自如，從而也讓動力系統少了一個變速設備。

同時此車搭載的西門子ELFA動力系統還有制動回收能量的功能,在保證動力的同時又能節能。其回收能量的原理是當踩下制動踏板的過程中，兩個驅動電機會轉變成兩個發電機，同時通過逆變器為電池充電。

這輛車的西門子ELFA動力系統只要觸及到安全、可靠相關聯的不見，都是由西門子的通訊控制單元驅動或者監控下工作的。其中包括高壓的通\斷。

因?yàn)橛|及到高壓，所以此車所遵循的安全標準非常嚴格。首先從系統上說，西門子動力系統自身要求非常高，保證所有安全條件都滿足的情況下才能讓電池的控制系統閉合主回路，有不滿足的條件就會要求電池控制系統斷開電路，從而從根本上保障了車輛的安全。

在這輛車的西門子動力系統中用的高壓線束是按照西門子要求，全部采用閉環成組連接和高度集成獨立控制。這樣的設計可以使高壓線束在高度集中的情況下減少故障點的增加。

其中西門子ELFA系統還實施的檢測著電池的電壓、電流、SOC以及電池的工作狀態，過流、過壓、欠壓保護等功能可以防止驅動系統的損壞并避免因?yàn)殡姵剡^載發生意外事故。

如果碰到意外情況導致散熱系統發生故障，驅動系統可以通過自行限制動力系統功率輸出的方式，在保證安全的狀況下使車輛繼續行駛至目的地。這樣就避免車輛拋錨的情況，保證了車輛運輸過程中減小故障帶來的損害。簡而言之，即使電機軸承經過常年運轉發生損壞時，系統也能及時提供故障預警信息，這個特點是國內外各類汽車驅動電機所不具備的。

“電拖頭”駕駛艙內體現了更多的人性化處理。例如啟動鑰匙門后西門子動力系統準備狀況，電池電壓值、電池的SOC值、散熱系統的水溫值、電機溫度值等常規信息和故障，都能顯示在儀表中間一塊液晶顯示屏上，讓駕駛員對車輛狀況一目了然。

駕駛艙內設置了系統報警設備，例如電機溫度報警、水溫報警、絕緣問題報警等。在有蜂鳴器聲音報警的同時，液晶屏幕上還會閃爍相對應的圖案。

此車還對緊急狀況發生后，讓車輛的轉向系統繼續使用，給足車輛在這種情況下有充足時間靠邊停，可謂是考慮周全。

作者張銀龍系北京永續能源科技有限公司純電驅動系統集成工程師
