高精地圖和定位一直是自動駕駛的難點。用傳統激光雷達收集地圖的方式，不單單傳感器成本高，并且數據量龐大，很難實現地圖的實時更新。

從 2017 年開始，業內陸續出現了一些基于低成本傳感器的眾包地圖方案，其中包括：

1.Mobileye 的 REM(Rod Experience Mngement)：眾包地圖概念的先驅，基于前視攝像頭方案，捕捉道路上的車道線、交通標識等重要信息上傳到云端，通過多車眾包形成可更新的圖層，從而輔助傳統高精度地圖定位。

2. 博世的 Bosch Rod Signture 以及大陸的 E-Horizon：概念與 REM 類似，但是在傳感器端加入了毫米波雷達。

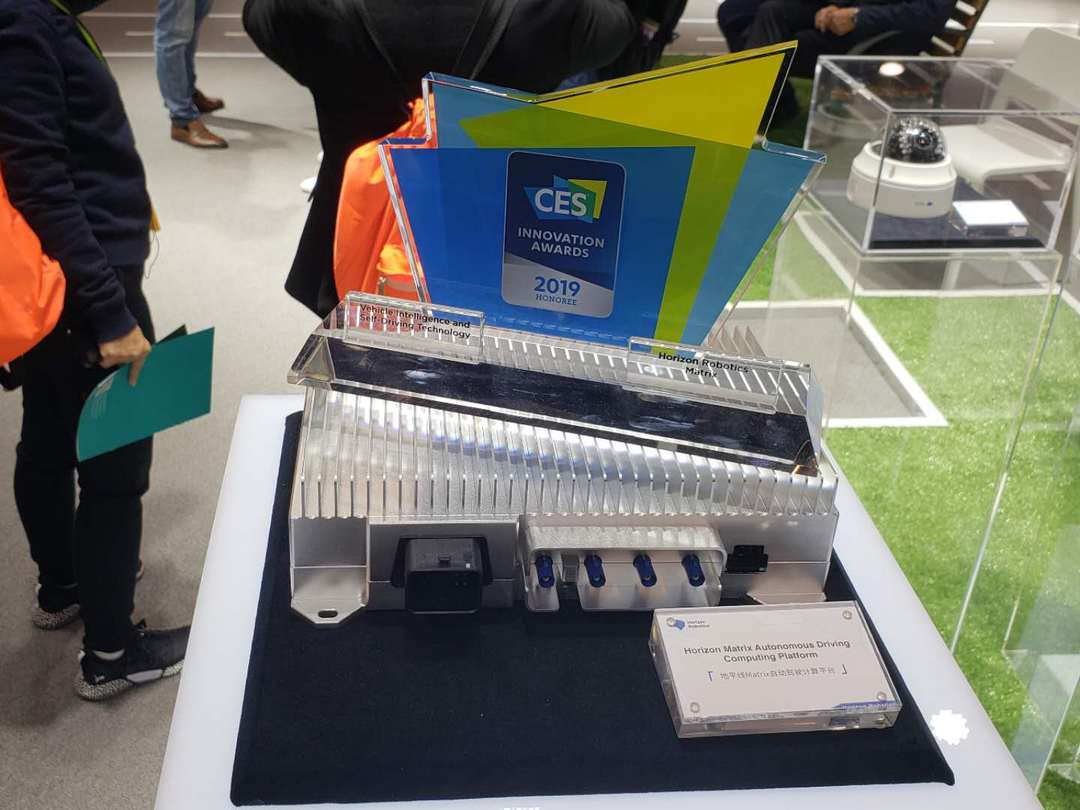

去年 CES，國內的邊緣計算公司地平線向 GeekCr 展示了基于其「征程」第二代芯片架構的自動駕駛計算平臺 Mtrix（這個平臺今年獲得了 CES 2019 的創新獎）。

當時他們就向我們透露，也會基于「征程」二代芯片架構做自己的眾包地圖方案，今年的 CES，他們兌現了這個承諾，正式發布了 NvNet。

NvNet 是什么？

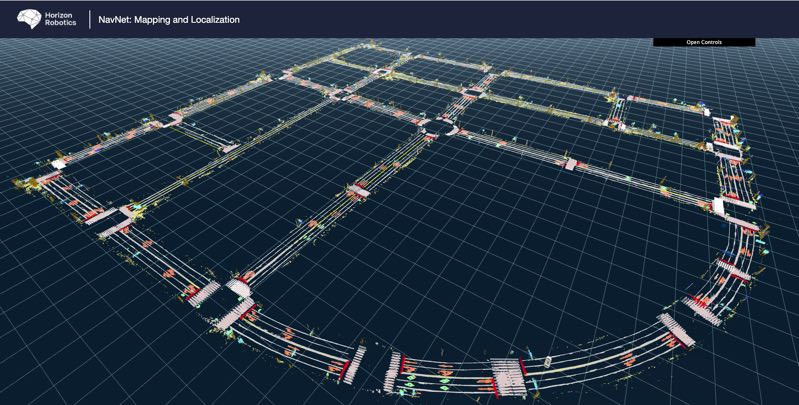

地平線官方將 NvNet 稱為「眾包高精地圖采集與定位平臺」。它所采集的數據效果如下圖。

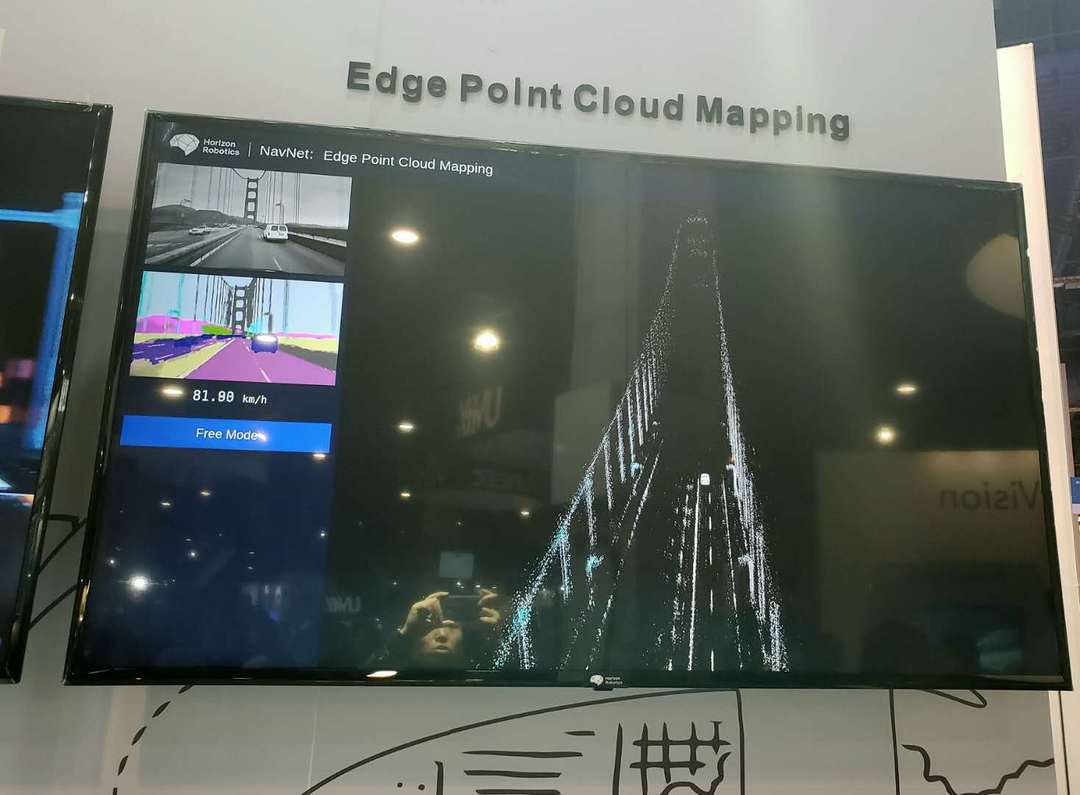

當?shù)谝淮慰吹叫Ч麍D時，你可能會產生一個錯覺：「這不是激光雷達所產生的點云圖嗎？怎么感覺密度有些稀疏？」

事實上 NvNet 與 REM 一樣，也是僅僅依靠一個單目攝像頭來收集數據的，只不過他們依靠自己的視覺算法計算出了各個像素點的距離。其具體原理可以概括為：

1. 單目攝像頭捕捉前方的 2D 畫面。
2. 通過感知算法對 2D 畫面進行分析及語義分割，找出需要重點標注的道路信息像素點，包括車道線，馬路邊緣，道路標示，路邊的電線桿和樹木等。
3. 視覺算法進一步計算出這些標注像素點的距離，并上傳至云端生成 3D 點云的效果圖。

相較于 Mobileye REM 之前展示的 2D 效果圖，地平線 NvNet 給出的 3D 點云圖明顯有著更高的信息密度。因?yàn)槭褂脝文繑z像頭，地平線的 NvNet 系統的成本和維護費用會遠低于現有的激光雷達方案，在量產上有更大的優勢，形成大規模眾包地圖的采集和更新能力。

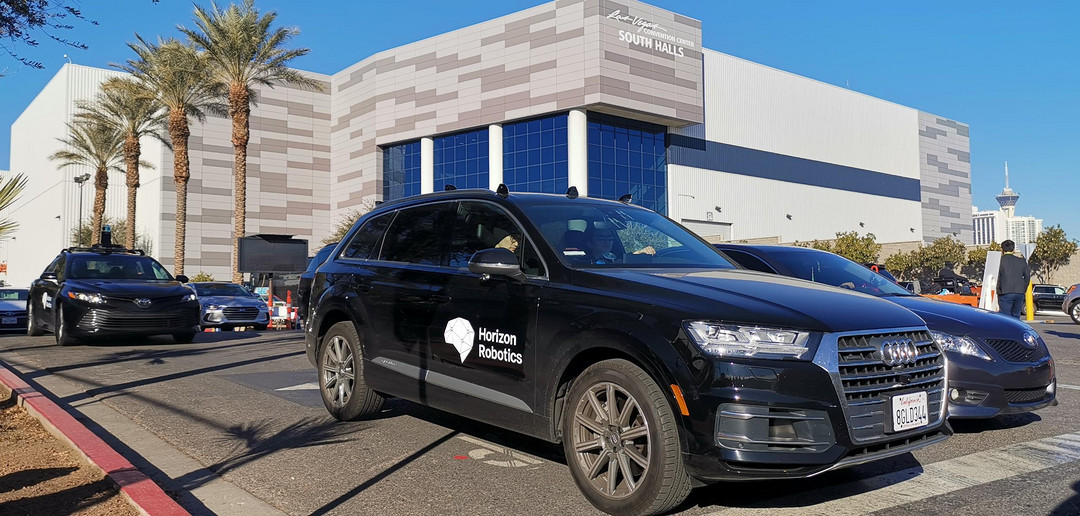

在 CES 的展館外，我體驗了地平線搭載 NvNet 方案的測試實車——一輛奧迪 Q7。

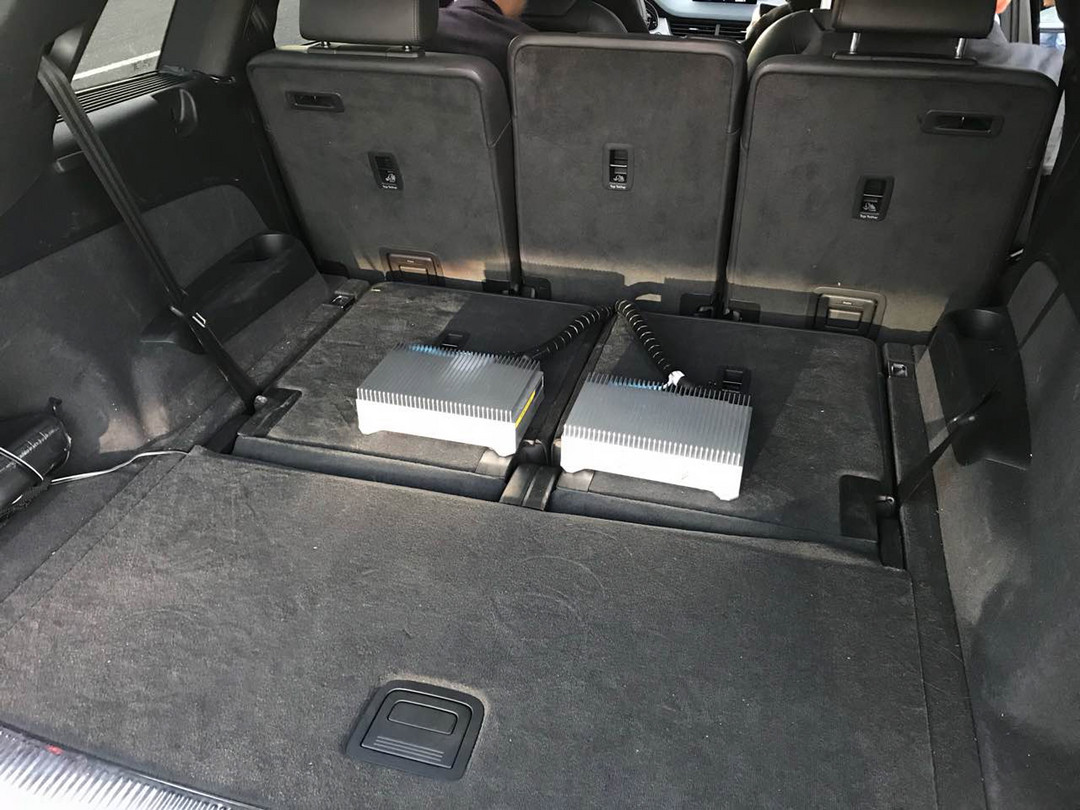

在車頂上地平線加裝了一個單目攝像頭，橫縱向視角分別為 90 度和 50 度。攝像頭通過一根鏈接線接入車內的芯片系統板。

我坐在車內后排，手中通過他們提供的一臺平臺電腦來查看 NvNet 實時生成的點云圖。下面是演示過程中，平板電腦上的效果視頻：

可以看到，NvNet 在實際道路上生成的實時點云圖還是很穩定的，道路旁的標志物（白色）樹木（綠色）以及馬路邊緣（紫色）等都通過點云圖顯示了出來。甚至當我們路過一個大型停車樓時，NvNet 也把它清晰的標注了出來。（上面視頻中 2 分 20 秒處）

地平線的余軼南博士告訴我，由于 NvNet 捕捉的地圖信息密度高于一般的眾包方案，他們通過 SLAM 技術，利用單目攝像頭的感知再結合從車輛本身的部分信息，就可以實現車輛在 NvNet 地圖中的定位。

NvNet 的商業模式

現今的高精地圖領域可謂是商業結構非常復雜，除了傳統的圖商之外，主機廠、Tier1、芯片供應商以及算法公司等等都有所涉及。

在自動駕駛領域，地平線定位于 Tier2，提供核心芯片和算法方案。在 NvNet 的落地上，余軼南透露地平線會和圖商以及車輛運營企業合作，通過眾包方案進行地圖數據的采集工作，并通過局部地圖和云端地圖的比較，將地圖差異上傳到云端，對云端的全局地圖進行更新。此外，地平線計劃在前裝的 ADAS 系統上整合 NvNet 系統，并提供數據給需要地圖數據的客戶，地平線本身不涉及運營和數據業務。

視客戶的不同需求，地平線還可以將 NvNet 的原始點云數據做進一步的結構化處理，形成 2D 的道路環境圖層，這樣更便于輔助傳統的高精度地圖。下圖便是 NvNet 在中關村收集的數據在結構化之后產出的效果圖。

對于地平線這樣的 Tier2 來說，推出眾包地圖方案可以說是出于發展戰略的一種必然選擇。因?yàn)樗瓤梢哉故咀陨硇酒?算法的感知處理能力，同時也拓展了在自動駕駛行業中的落地領域。不過，所有基于眾包概念的方案，都要依賴龐大的裝車量來提供效果，這就意味著地平線必將以進入前裝市場作為最終目標。

此次在 CES 見到地平線的 CEO 余凱博士時，他對我說了一句意味深長的話：「做前裝是一件困難、復雜且研發周期很長的事，我們一定要耐得住寂寞，不去跟所謂的熱點。」相信這句話也會幫助他們走得更遠。
