都是業余時間搞搞，前前后后有半年了，寫給想安裝增程器的朋友。

本人有江淮iEV一代車，冬天續航只有80km了，想加裝個增程器。先在淘寶看了看，沒有適合江淮iev 320v電壓的增程器，低壓版本的大多用通用汽油機單缸200cc，屬頂桿機，評價說震動噪音大像拖拉機，功率虛標嚴重，標5kw實際2kw不到。后來打算自己改裝一臺。

基本要求：

1，放前艙。2，電啟動。3，電流10a左右。4，能邊沖邊走

方案的選擇：

直接改低壓版本發電機線圈為320v，然后整流濾波接正負極充電。

網友問題：

1.充電是否恒壓恒流：邊沖邊走電壓電流都是在隨時變化的，所以要想邊沖邊走就無法實現恒壓恒流。

2.是否傷電池：本人用的不多，也不知道傷不傷電池。

3.是否經過保護系統：本方案不經過保護系統，如果保護系統工作了車就停了，這個時候可以自己停止充電，但自己加了過壓停機保護。零下不宜充電，自己注意就好。

4.是否加自動油門：鋰電池電壓變化小，經測試猛踩油門轉速變化小，發動機不熄火。

發動機的選擇

剛開始選擇了二沖程雅馬哈kt100發動機，因體積小，小電池位置就能放下，后來因二沖程發動機噪音 震動比較大，低轉速扭矩低，不出功率，所以放棄了，改用四沖程，但受前艙位置限制，大功率的用不了，通用170汽油機屬頂桿機，震動噪音大，轉速功率上不去，后來選擇了踏板摩托車發動機(小缸徑長行程低速扭矩大)，后面不用部分割掉

開工

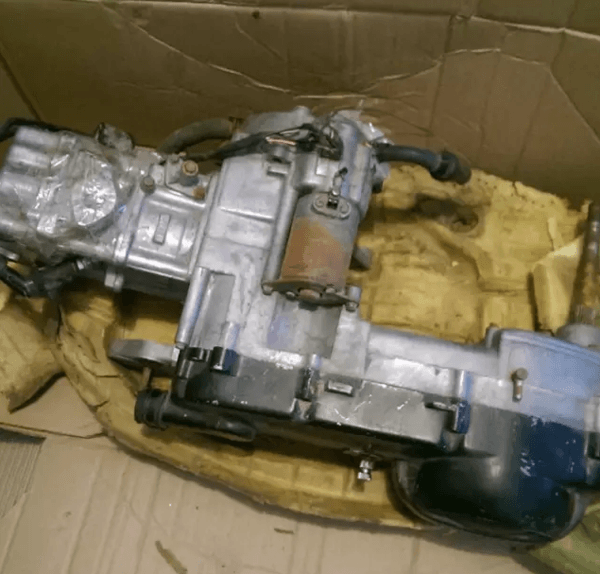

網購進口光陽a博士巡洋艦水冷發動機，有150排量的，因這臺125成色比較新，價格比較便宜所以選擇了他，后來打開發現普利珠磨損很小，齒輪幾乎沒有磨損，看來買二手發動機要看運氣呵呵。

發動機參數

一般山寨gy6發動機只能做到5kw左右，光陽的6kw左右

這臺發動機是gy6的改進版kdu發動機，得益于10的高壓縮比功率做到8kw，實測5000轉左右能發8a電流

車內噪音60分貝，震動很小，(電車60碼跑也是60分貝手機測的)

油耗大約1升油發2度電

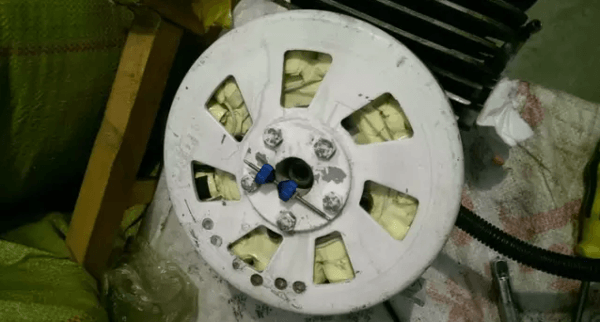

轉子自己做了平衡，淘寶賣的產品很少有做的，不平衡轉速高了會晃動的厲害。

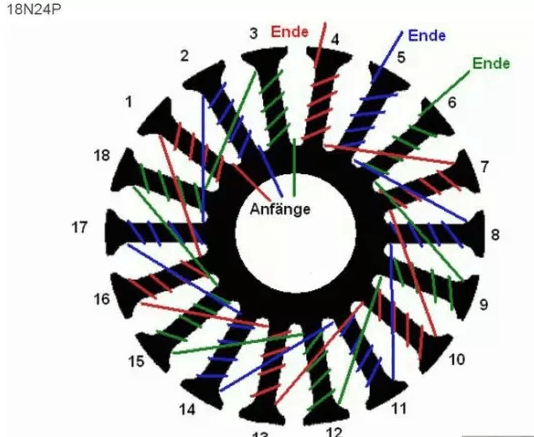

繞線方法

本人用直徑1.0的漆包線(測試線圈不發熱)，每槽60匝左右，想增大電流就適當減少匝數，想減少震動噪音就適當增加匝數

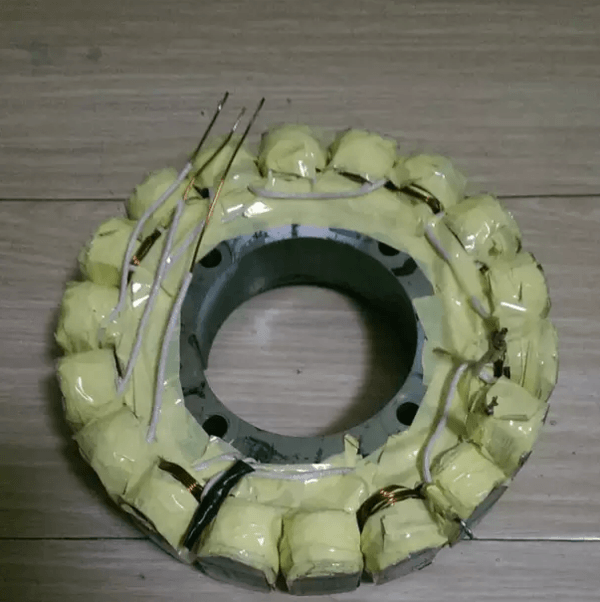

繞好的定子，繞的時候做好絕緣。每繞一層用馬拉膠帶隔離。

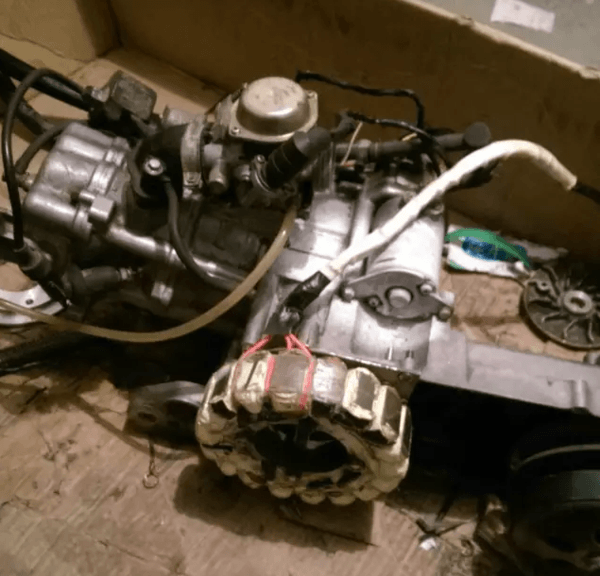

安裝定子，發電機做好后測試完畢后接線

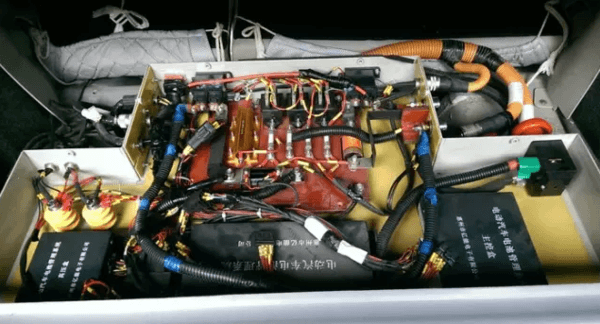

接線

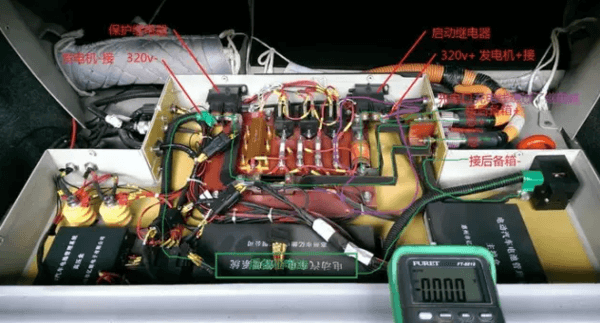

本人挪動了下分流器，這樣可以顯示電流，并加了保險絲，以防萬一

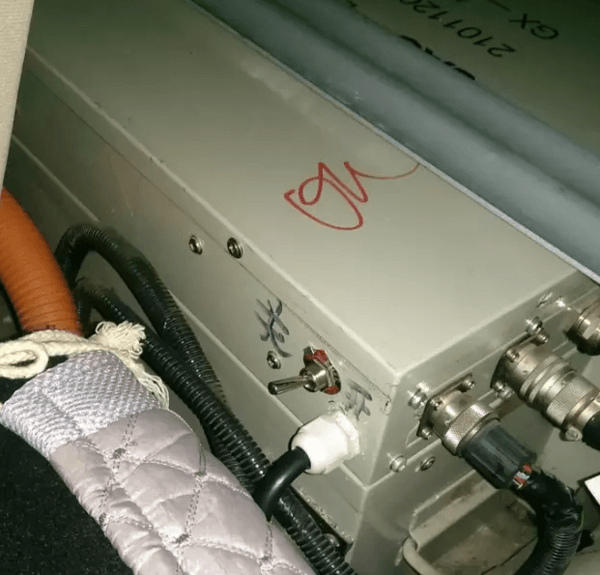

加個開關 不用的時候關上
