全文導覽：
1、PPE 帶來 800V 平臺和全域控制器組合
2、E3 1.2 電子架構，智能大腦中樞
3、“燈廠”依然是我們熟悉的燈廠

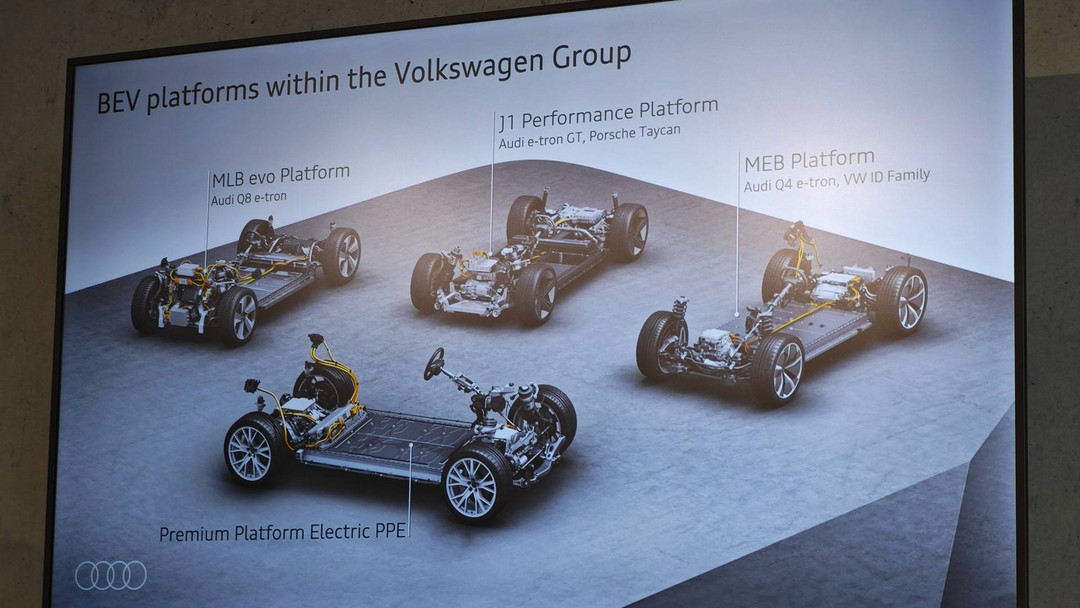

奧迪 Q6 e-tron （歐版） 奧迪集團現有電氣化平臺

作為奧迪“全村希望”，基于 PPE 全新平臺上研發的第一款車，奧迪 Q6 e-tron 從技術架構全面武裝自己，可以說這一次奧迪拿出了“五年磨一劍”的爆點。本文主要講解是延伸技術講解，車型解讀和動態試駕報告可參考另一個內容。

「PPE 平臺不僅僅是 800V，3C 充電倍率」

PPE 平臺是奧迪和保時捷共同研發，首款車奧迪 Q6 e-tron，隨后是保時捷 Macan EV。柔性平臺支持不同軸距的延伸，率先推出的是“2900mm”軸距的中型 SUV。PPE 平臺的三大優勢：800V、E3 1.2 電子架構、智能拉齊第一梯隊。先從三電架構來看，800V 平臺包含電驅、電控和電池均為 800V  設計，功率元器件的控制采用 SiC 碳化硅組件，在行業內屬于“真800V”。

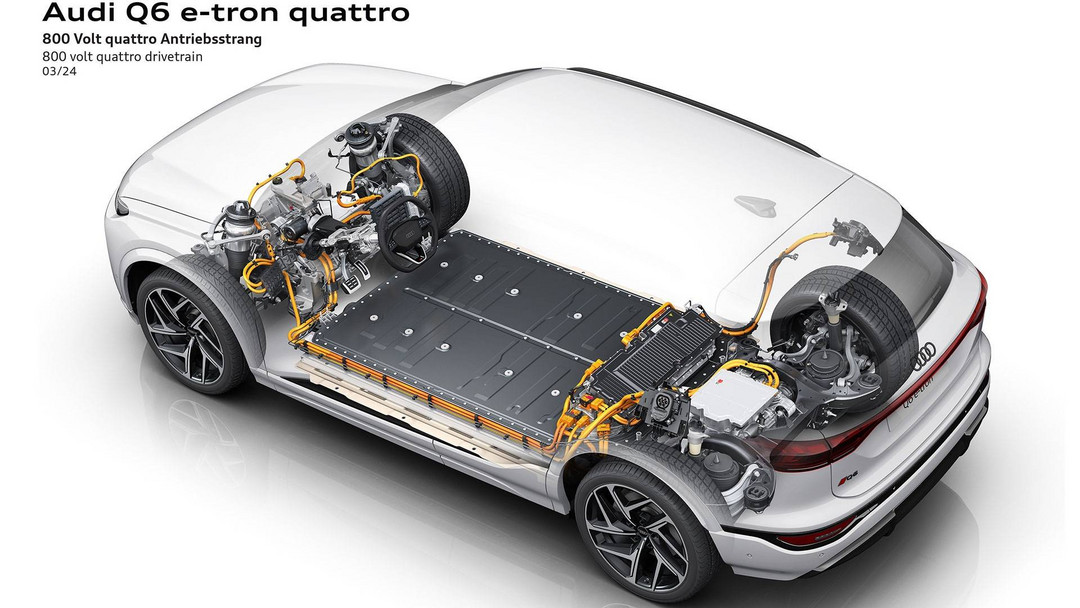

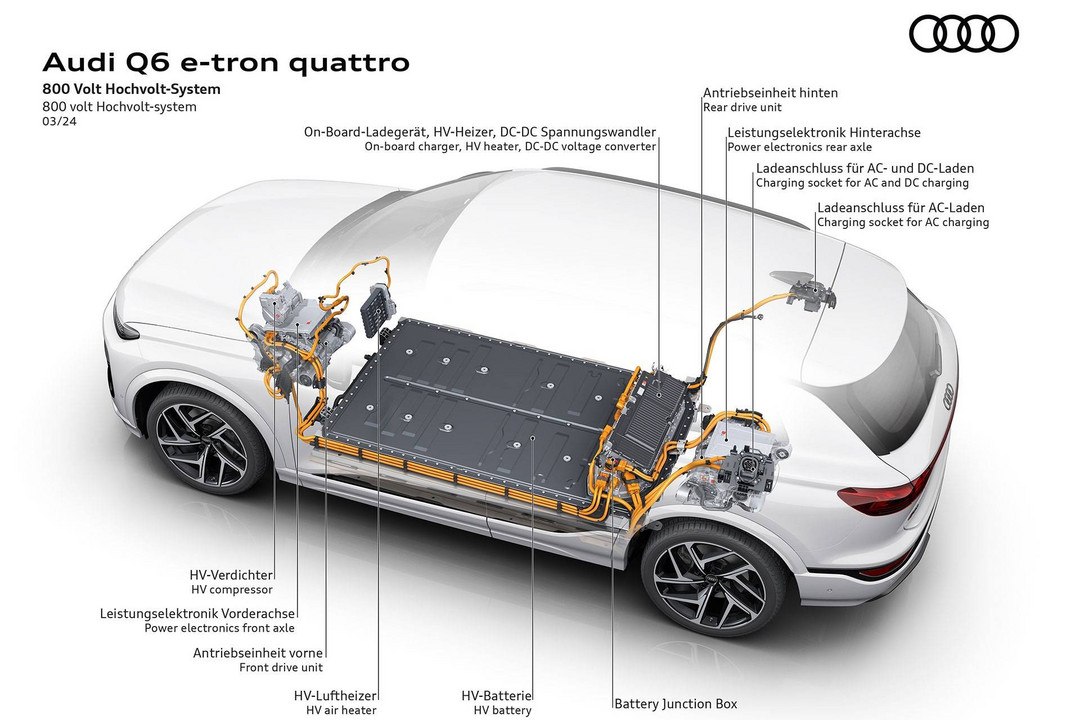

奧迪 PPE 800V 平臺

率先上市的是 100kWh 容量電池，可用容量蔚 94.9kWh 容量，WLTP 工況續航 620 公里。隨后上市的 83kWh 容量電池，是在 100kWh 電池組上取出兩個電池模塊而成，系統充放電倍率是一致，但是充電功率上相比 100kWh 電池要低（因?yàn)殡姵厝萘康年P(guān)系）。

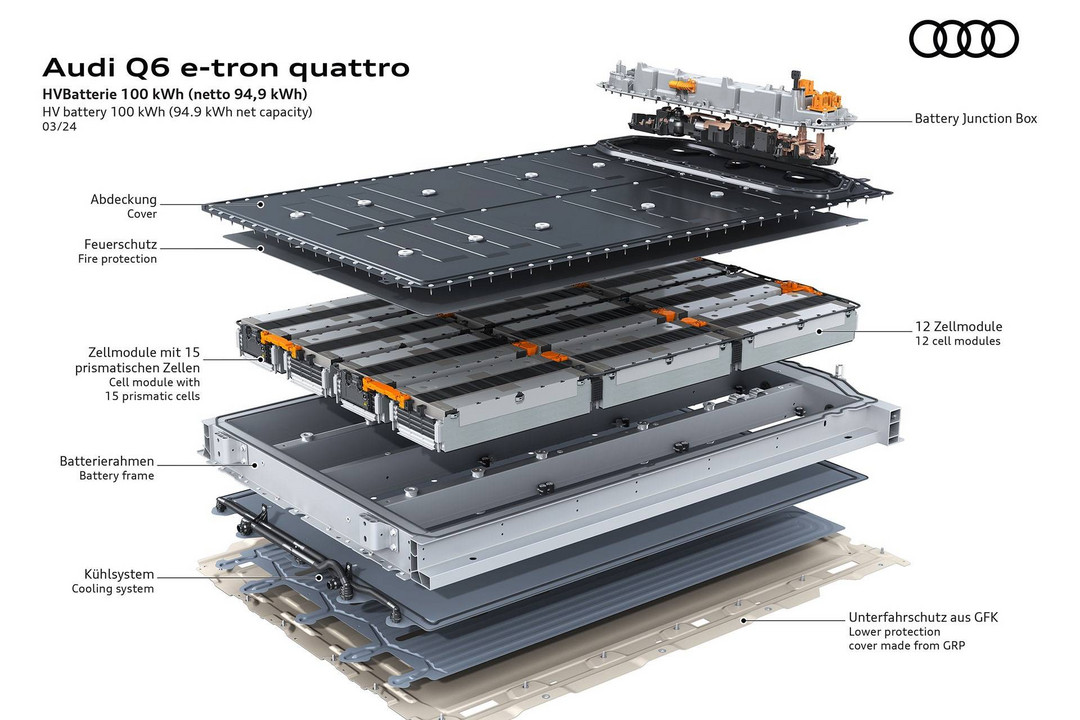

奧迪 Q6 e-tron 800V 動力電池包

一共12個電池模組組合成 100kWh 電池包，每一個模組里面有15顆電芯串聯。為什么沒有采用“電池到車身一體化設計”，官方給出的答案是：更利于維護。設計動力電池初期，考慮電池 5年、8年和 10 年的用車需求，電池到車身一體化設計的確可以減少上下保護結構，以及動力電池艙內模塊結構重量，但是一旦出現單個模組電池出問題，車身到電池一體化設計的維護成本就非常高，甚至有一大部份是需要整體更換的。但是奧迪 Q6 e-tron 上的串聯電池模組支持插拔式維護。電芯來自“寧德時代”和另外多家供應商，類型均為 NCM811 高能量密度方塊電芯。

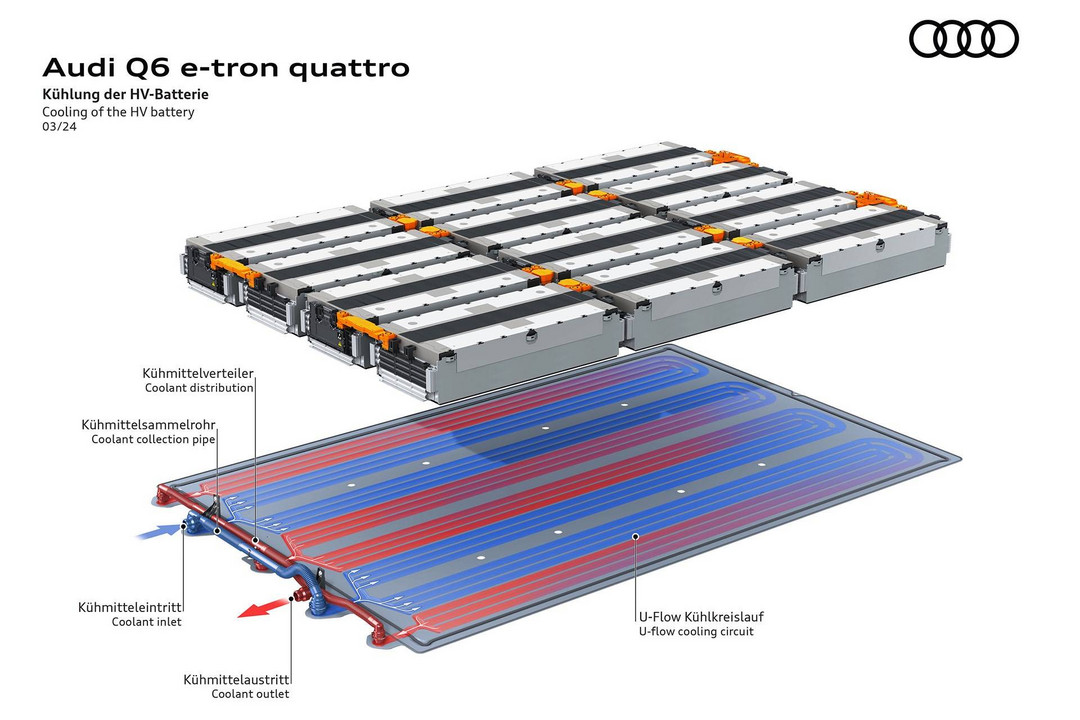

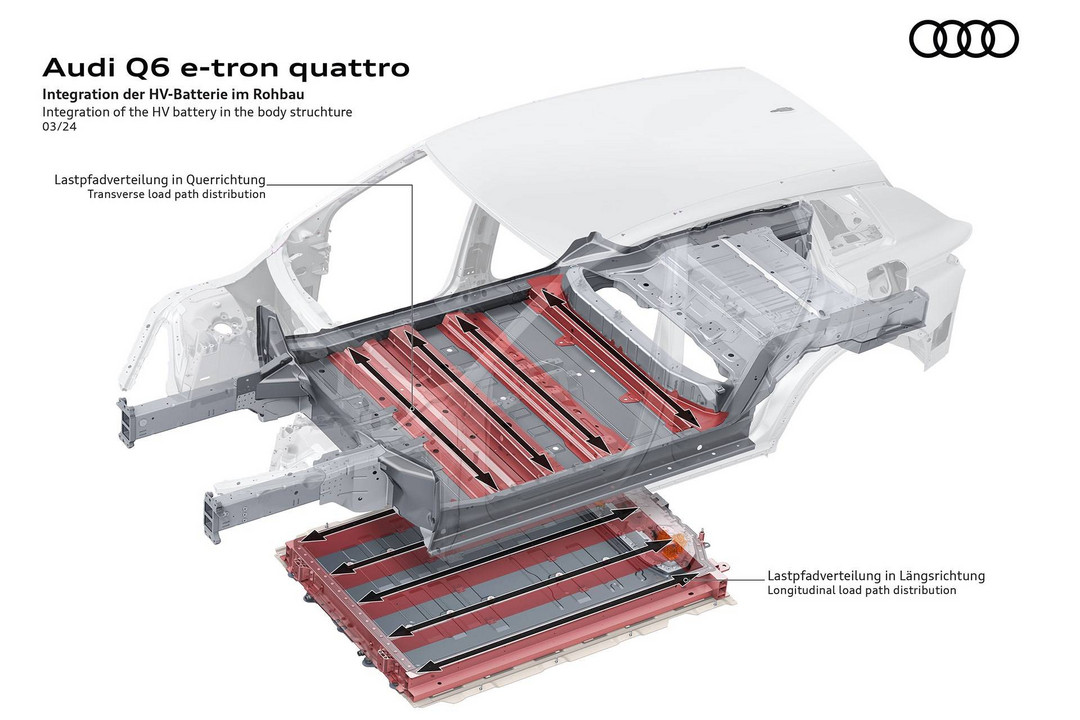

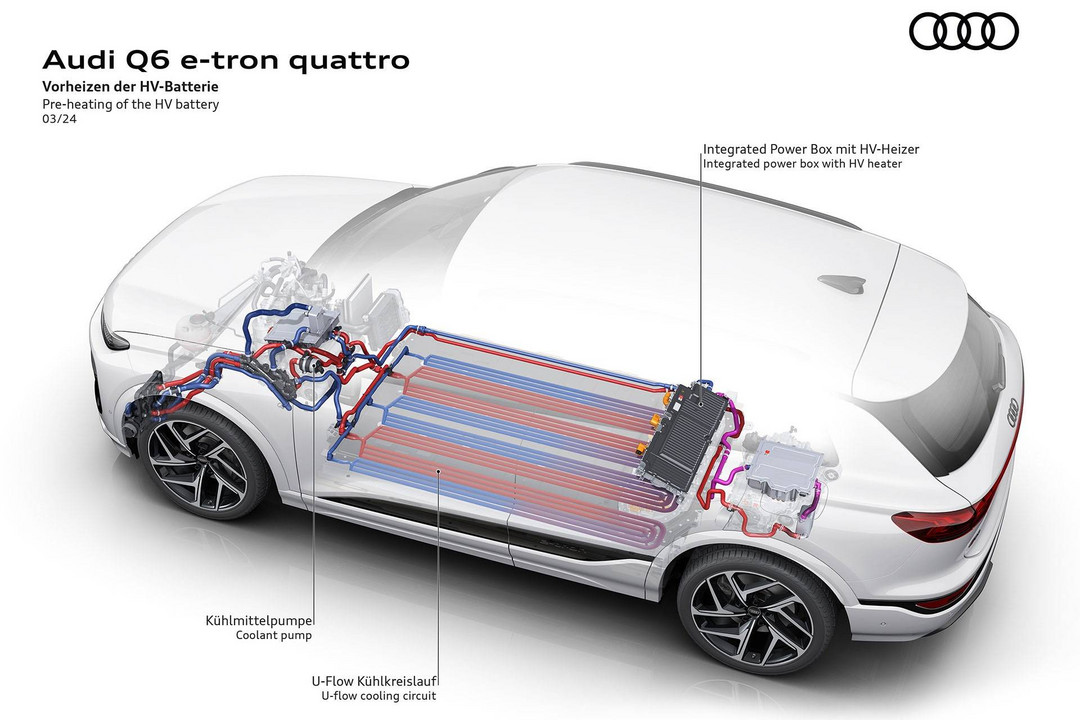

奧迪 Q6 e-tron 電池艙安全結構 奧迪 Q6 e-tron 電池?zé)峁芾硐到y(tǒng) 奧迪 Q6 e-tron 熱管理系統，采用四路循環系統

為了讓動力電池更安全，上下面都采用“甲板級防護”，上方是防止電池如果出現熱失控，減慢蔓延至座艙，增加逃生時間。下方是防止在日常使用中托底或者敲打。除此之外，為 800V 電池總成提供雙路循環的熱管理，可以針對某一位置電池?zé)崃窟M(jìn)行管理。并且支持智能電池預加熱，車輛在設置目的地之后，根據環境和駕駛條件，提前對電池進行加熱，抵達目的地之后獲得最快的充電速度。

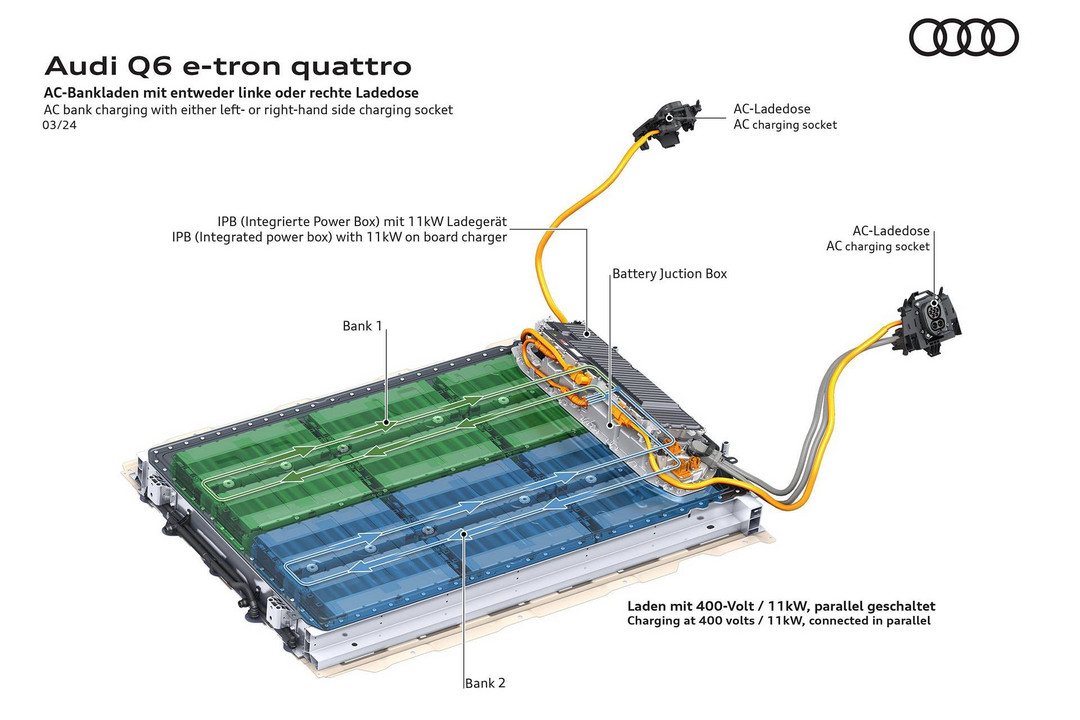

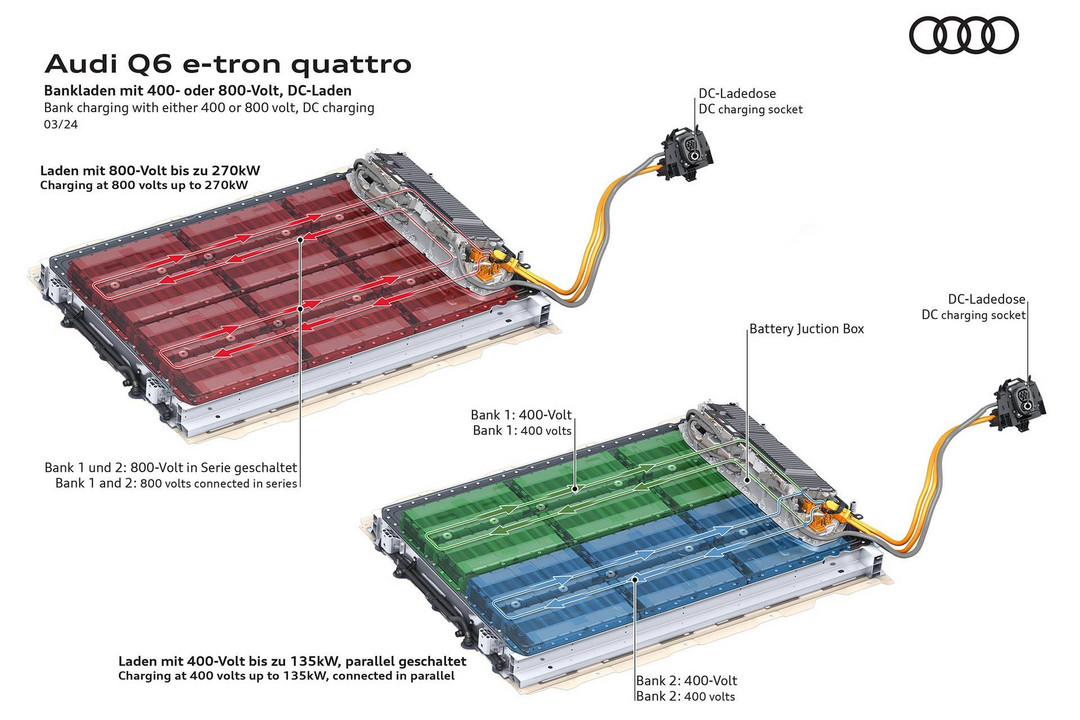

800V 單路和 400V 雙路充電

對應的奧迪超級快充 800V 輸入的時候，動力電池最大 270kW 充電功率，理論上 10 分鐘充電增加 255 公里續航，從 10%-80% 充電需要 21 分鐘。如果采用 400V 奧迪充電樁或者第三方充電樁的時候，12 個電池模組會對應切割成每 6 個一組的 400V 充電模塊，采用對等式充電，支持最高 135kW 并聯充電。這樣的好處是針對每一組電池都能獨立管理。以往 400V 串聯充電時候，往往會對某一組電池進行高頻率的滿充滿放，加速電芯的衰減。采用 400V 并聯充電，對每一個模組進行管理，更高效控制電池?zé)峁芾?，并且在充電時候系統會進行檢測，一旦電芯出現問題，立刻進行云端上報。

家庭掛壁式充電樁 11kW 和直流三相 400V 家庭充電

針對家庭充電，PPE 解決方案是最高支持 11kW 交流充電。奧迪 Q6 e-tron 車內內置“車載充電機 IPB（又名：智能充電盒）”、“變換器 DC/DC”、“高壓配電盒 PDU”，可以輕松支持目前所有的充電方式，并且拉滿自身的充電功率需求。

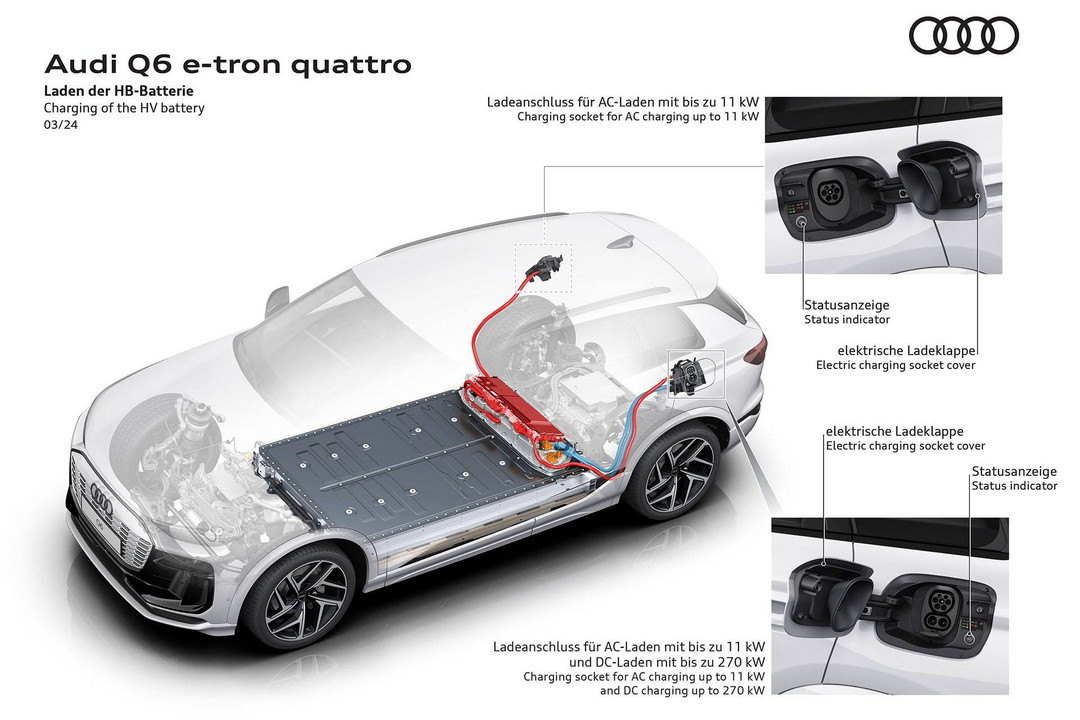

奧迪 Q6 e-tron 左右兩側分別有慢充和快充接口

這里要說明的是，上圖中并不是支持“雙槍充電”，而是在歐規版本中，右側為家庭 220V 交流充電口，而左側的 CCS 規格的快速充電口同時支持交流輸入。同樣的，如果在支持 400V 的家庭三相直流充電樁中，采用 CCS 接口依然可以實現電池并聯充電。

800V 架構更少的線材和節約整體重量

800V 除了提升在靜態時候的充電功率，在動態時候，動能回收系統最高回收功率達到 220kW。2023款蔚來ET7 配備 100kWh 電池的功率大概是 110kW，相比蔚來的功率提升了一倍。

采用 800V 電壓平臺之后，整車的效率提升，已經站在行業的第一梯隊位置。在問到 270kW 峰值充電倍率約合 3C 倍率，會不會在后期提供 5C 充電倍率，工程師表示，在不同車型上會考慮配套方案的成本以及電池生命周期的衰減。將來發布的更高階的車型不排除會配備 5C 倍率，但是目前 PPE 針對中高端車型，只提供約 3C 充電倍率。

「E3 1.2 電氣化架構 智能電車的中樞神經」

PPE 平臺的另一個亮點是電氣化架構重新搭建，優勢在于對應快速的軟件迭代和功能擴展，全新電氣化架構帶來更多的可能性。與特斯拉的“高集成單個控制域”不同，奧迪工程師的思維更加的在意安全：

E3 1.2 電氣化架構

1、發生碰撞之后，全車五組HCP 高性能計算機不應該完全斷電，應該還有對應的 HCP 可以保持功能的正常使用，例如云端求救、自動打開車窗和解鎖車門等等；
2、信息安全，防止黑客的攻擊，每一個 HCP 都是分別有自己的防火墻和獨立的計算單元；
3、支持遠程云端 OTA 升級的時候，每一個控制域都可以自身升級，保證升級的完整性，不會升級變磚；

HCP1負責驅動系統、懸架、車輛縱向和橫向動態；HCP2控制駕駛輔助系統；HCP3管理所有信息娛樂功能；HCP4負責與舒適相關的功能，如燈光控制、空調和座椅調節。HCP5負責管理域控制器之間的中央內部聯網，支持千兆以太網連接。

硬件是由 PPE 平臺獨立部門開發，軟件則是由 CARIAD 開發。支持 myAudi APP 更新，并且針對國內國產版本。

「最新感應和同步電機 動能回收做到前后平衡」

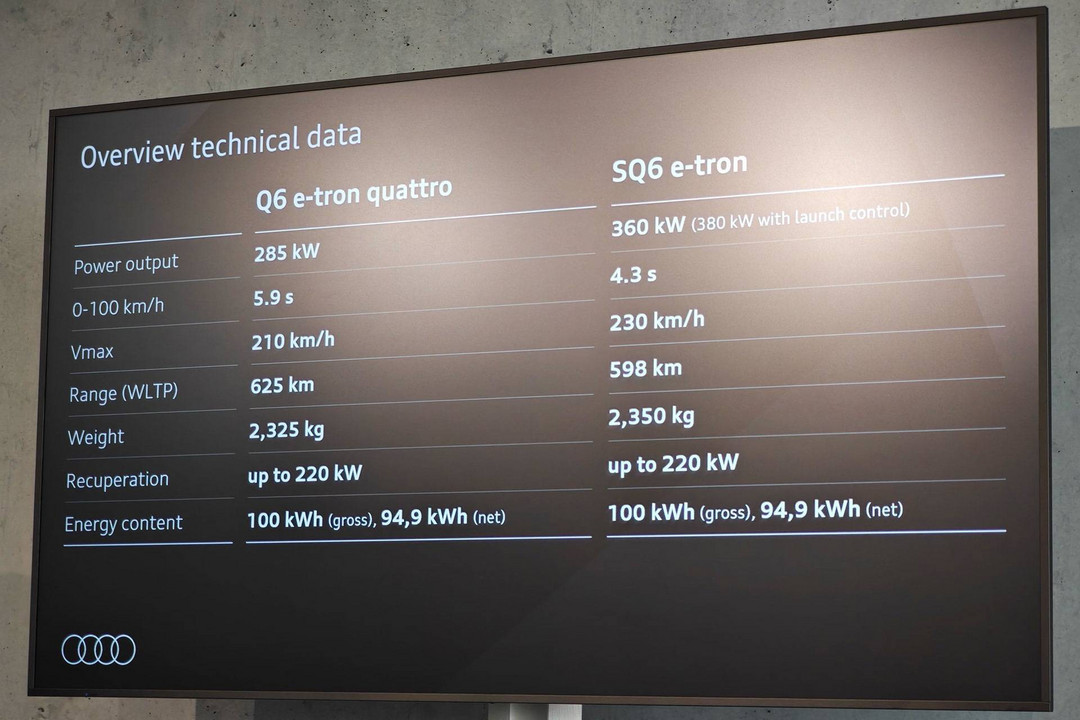

Q6 e-tron 和 S Q6 e-tron 技術規格

Q6 e-tron 采用前感應電機，后永磁同步電機，組合出標準版 285kW 功率，對應 620km續航里程，以及 SQ6 e-tron 380kW 功率（含 20kW 的彈射模式超頻功率），對應 598km 續航里程。

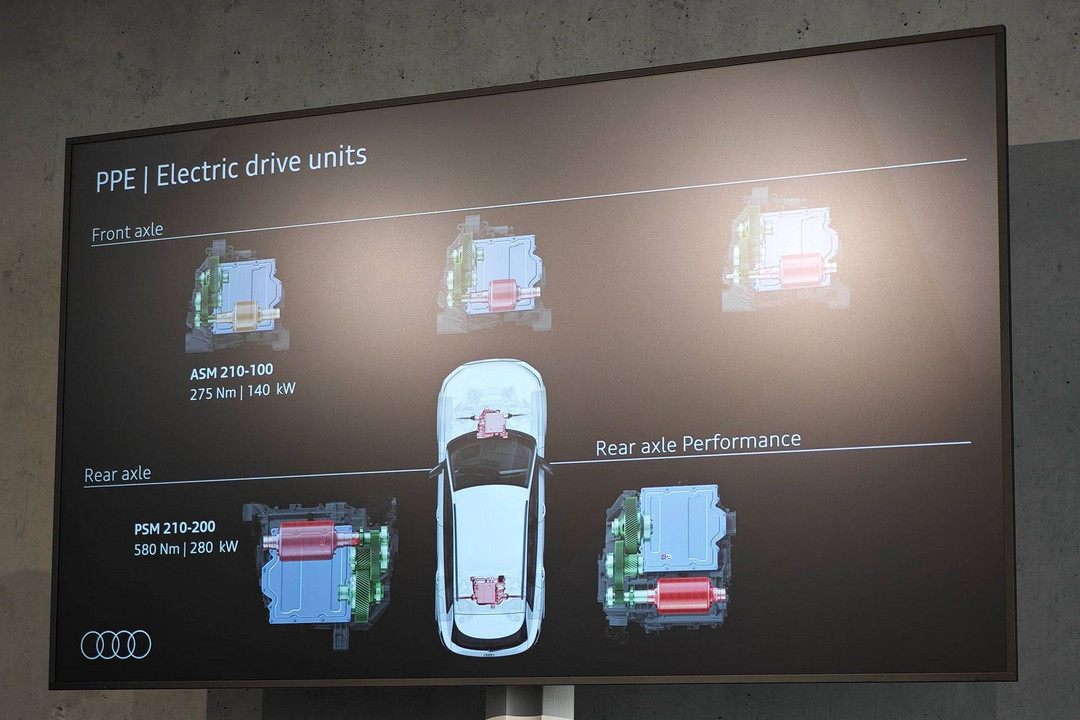

PPE 平臺電機組合 前方感應電機和后方永磁同步電機

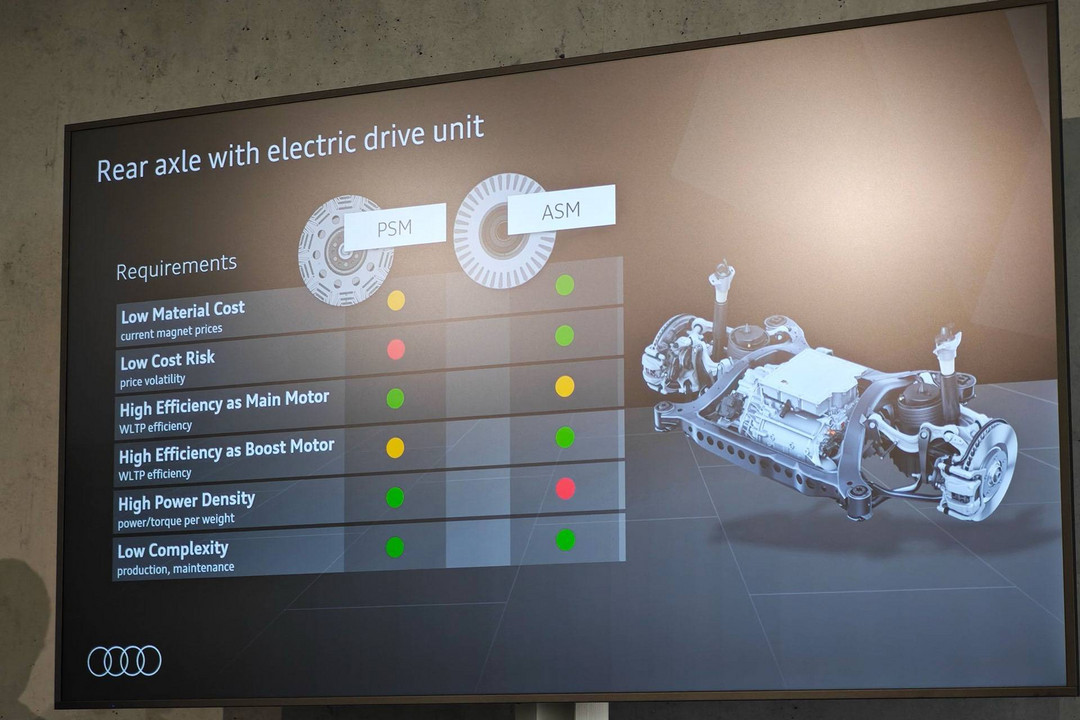

PPE 平臺上，根據不同車型提供三種型號的前感應式電機，和兩種型號的后電機。前方采用感應電機是作為附加功率使用，只有在提速、多地形模式和 dynamic 運動模式中，電機啟動輔以更多的動力。在絕大部分時間，都是以后方永磁同步電機驅動。永磁同步電機的優勢在于恒定的輸出效率更高，更加節能。感應電機則是峰值扭矩平原高，并且持續性好。

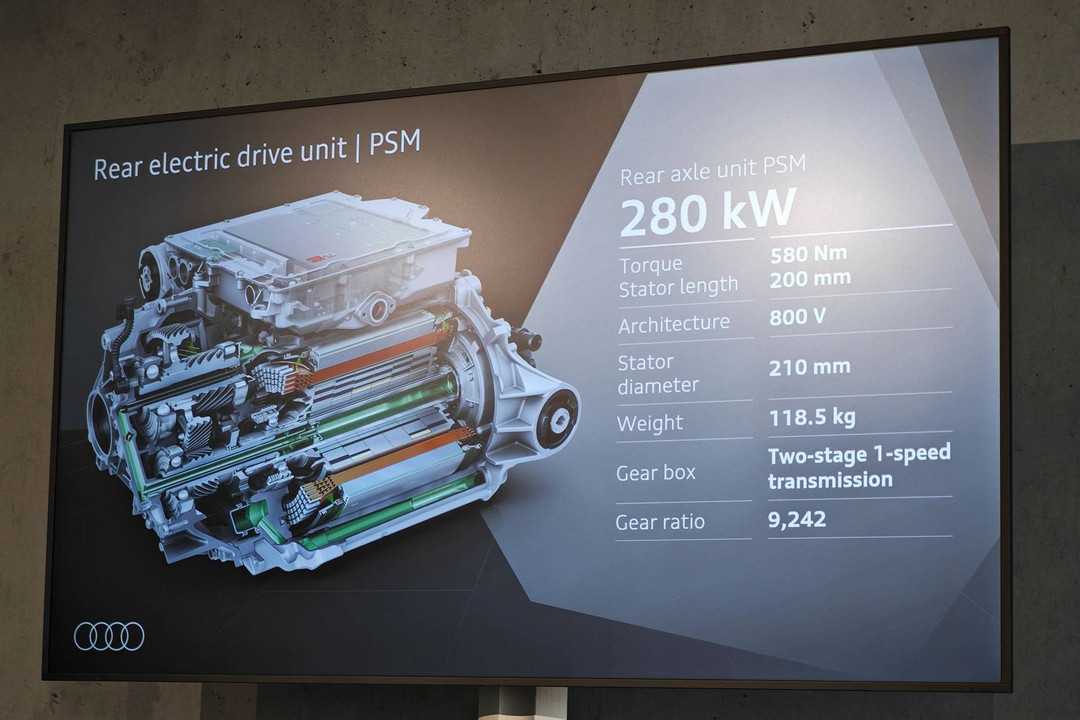

永磁同步電機功率達到 280kW

PSM 永磁同步電機的最大功率為 280kW，電控系統原生支持 800V，重量?jī)H為 118.5kg，配備單速變速器。

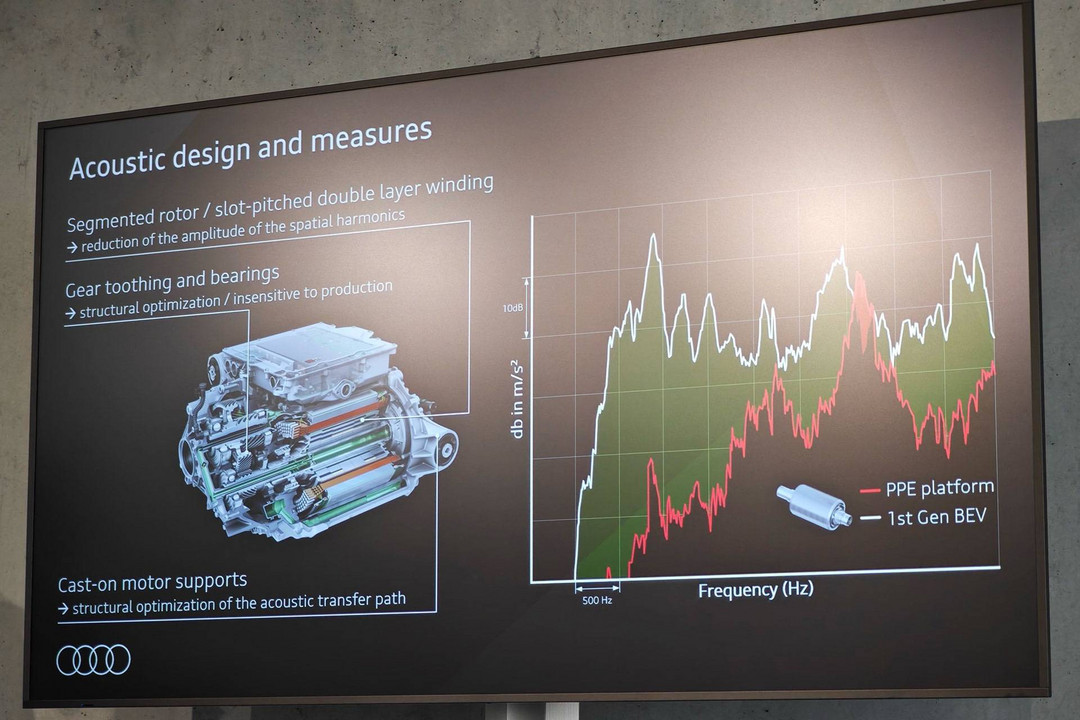

電機怠速時候的噪音下降明顯

作為第二代電機，相比第一代電機的噪音更低，尤其是在怠速的狀態下，在車內是聽不到電磁的聲音，并且在動力輸出的時候分貝值的區間也是比第一代要低。

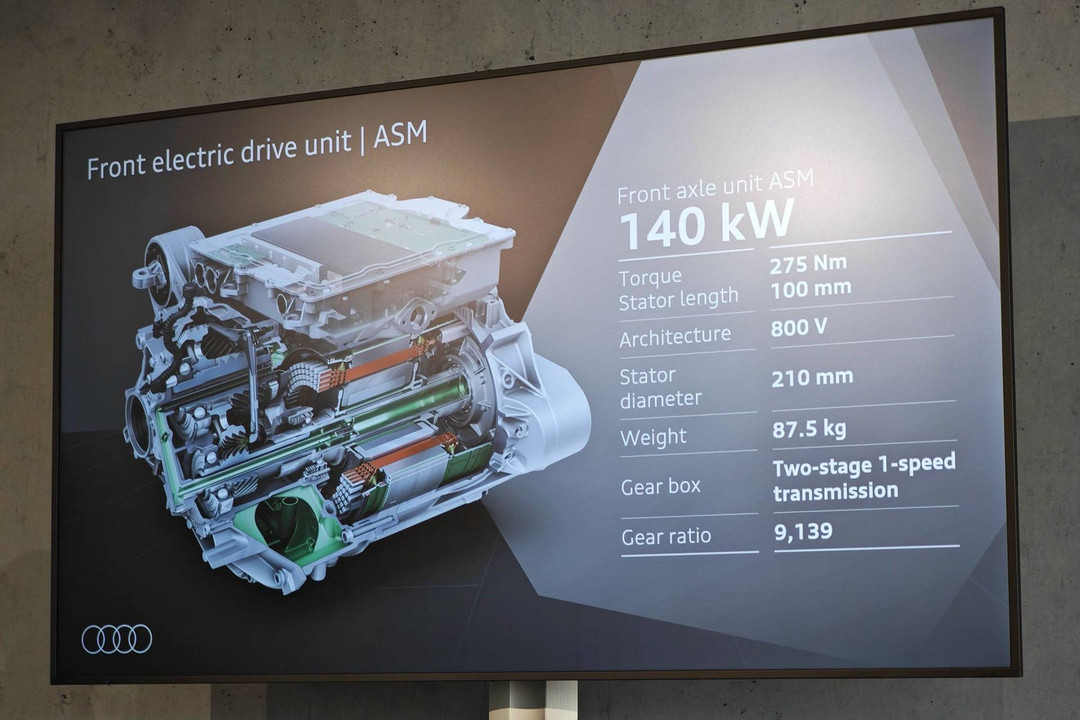

前方感應電機 140kW 功率

ASM 感應電機最大功率為 140kW，電控原生支持 800V，重量為 87.5kg，配備單速變速器。PSM 和 AMS 電機的內部尺寸是完全一樣的，感應電機外部的驅動控制器和變速器位置會更長一點。

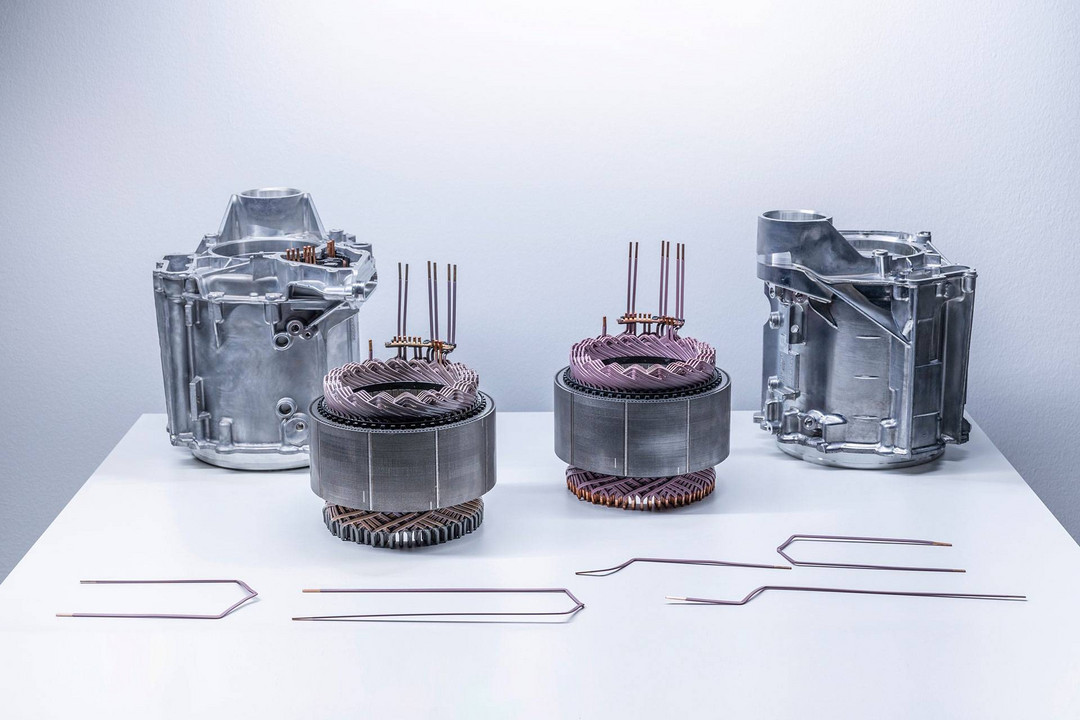

前部感應電機和后方永磁電機結構圖

這樣的好處是，內部部件可以一次開模多個配置使用，加速生產進度和降低另外開模的成本。并且線材都是采用變線線圈。實體尺寸緊湊，減重明顯。

多級別動能回收系統，最大 220kW 功率

不曾一次表?yè)P(yáng)過奧迪 e-tron 系列的動能回收體驗感受是行業里面數一數二好的，線性，每一個級別都有與用戶預判的感受一致，以及在需要機械剎車的時候介入迅速。在 PPE 平臺上，不僅有 220kW 的超高動能回收功率，還支持前后軸分別進行動能回收。

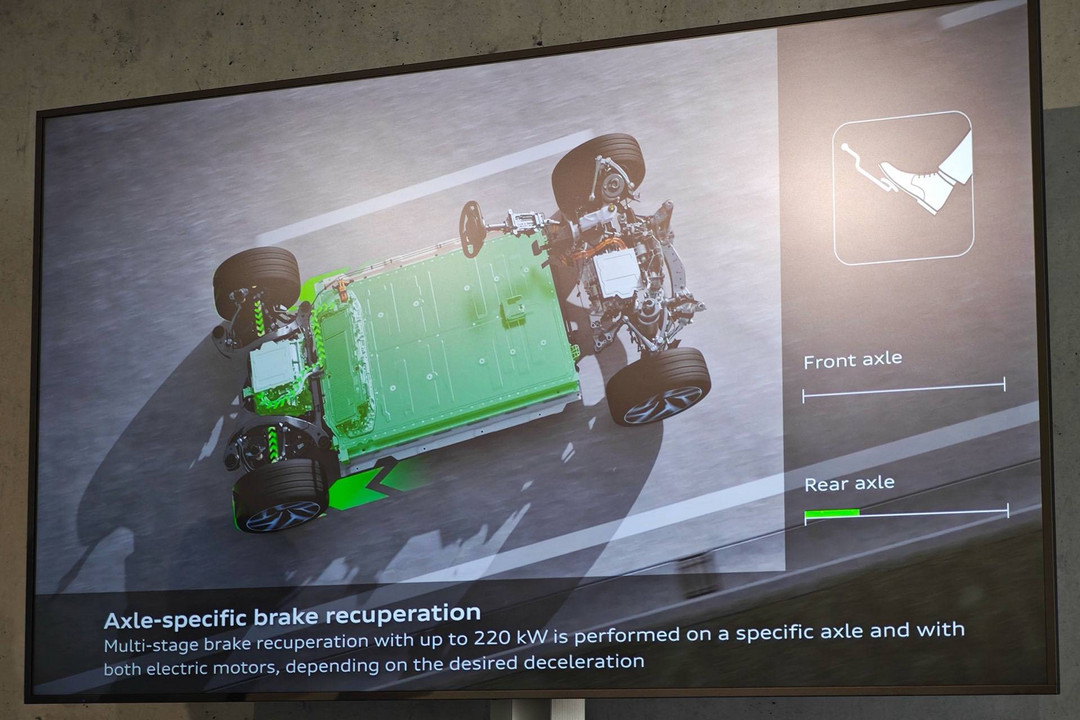

在不同工況下，動能回收分配不同

在日常公路駕駛的時候，后橋的永磁同步電機承擔動能回收，保證驅動系統的功耗。因?yàn)樵谶@樣的工況下，前方的 ASM 感應電機正在“拖拽休眠”狀態，每一次啟動電機都需要消耗一定的能耗，干脆讓它別啟動，直接用永磁同步電機進行少量的動能回收。

當需要更多的動能回收時候，前橋和后橋會進入自適應的動能回收。用戶的獲利點是，能更好的預判滑行的距離，以及回收時候如果需要更多的制動力，機械剎車及時的介入讓車輛可以更平順和安全的停下。甚至在 “B檔”單踏板模式下，動能回收最強的模式下，乘客減少暈車的可能性。

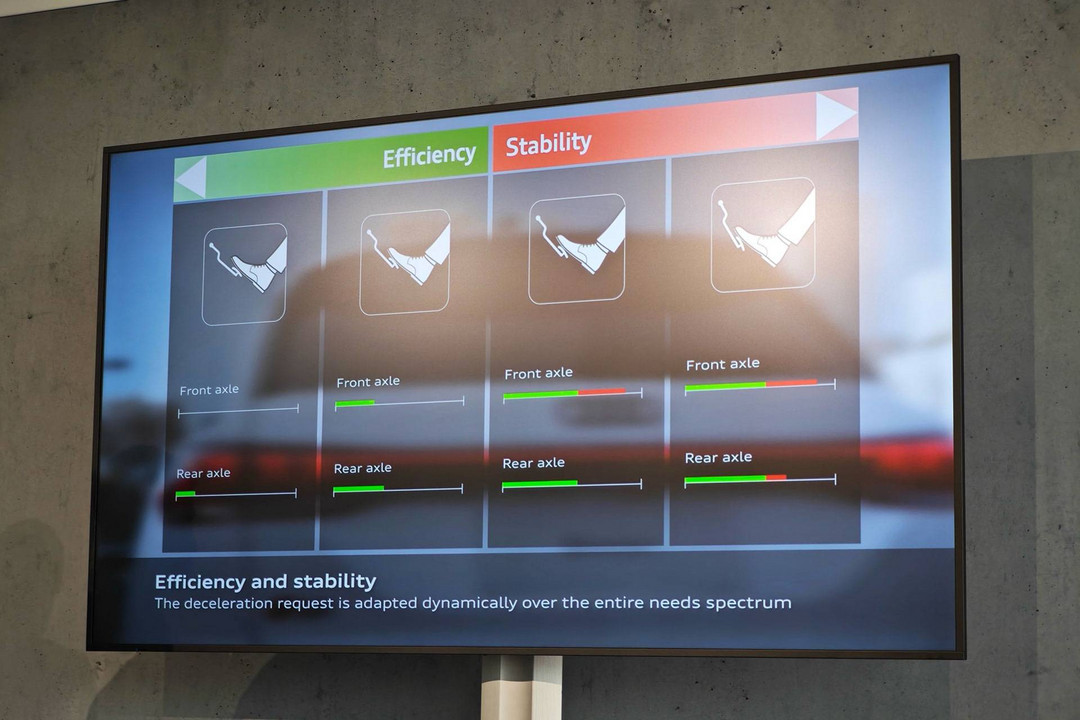

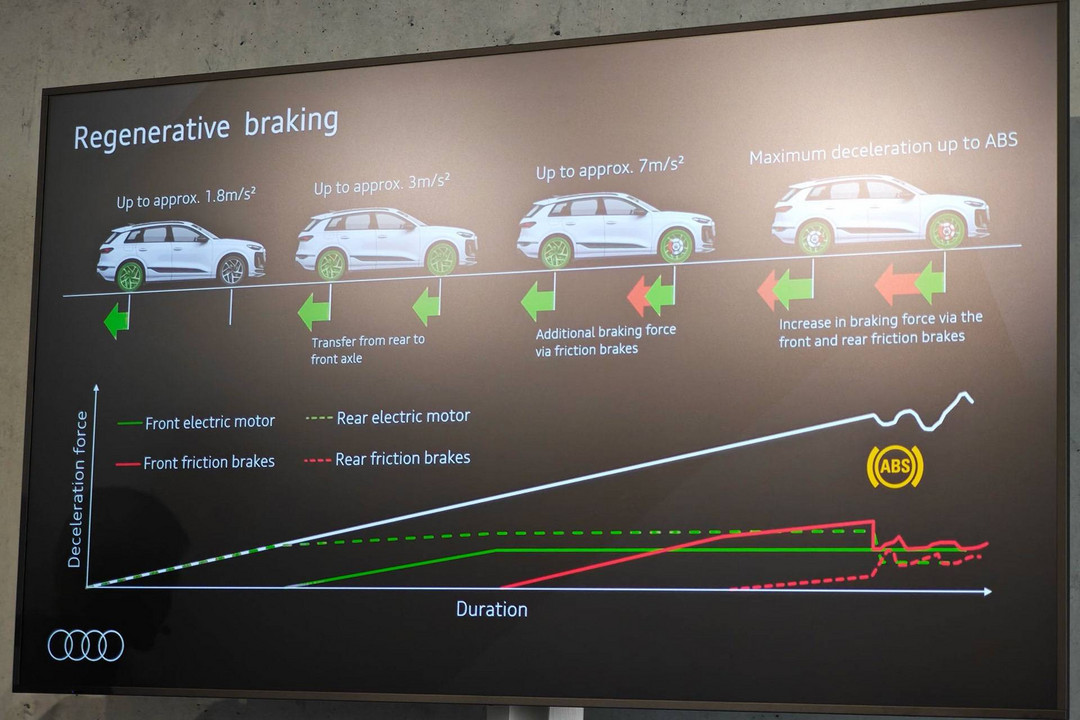

創新的前后軸分配動能回收

以往動能回收的標定，都是按照車輛 G 值，在 0.15G / 0.3G  / 0.5G 時候，軟件寫好了標定。但是這一次奧迪認為，動能回收應該是動態隨著不同的工況和駕駛風格來自適應介入。用戶的感知上更絲滑，并且車輛更加可控。

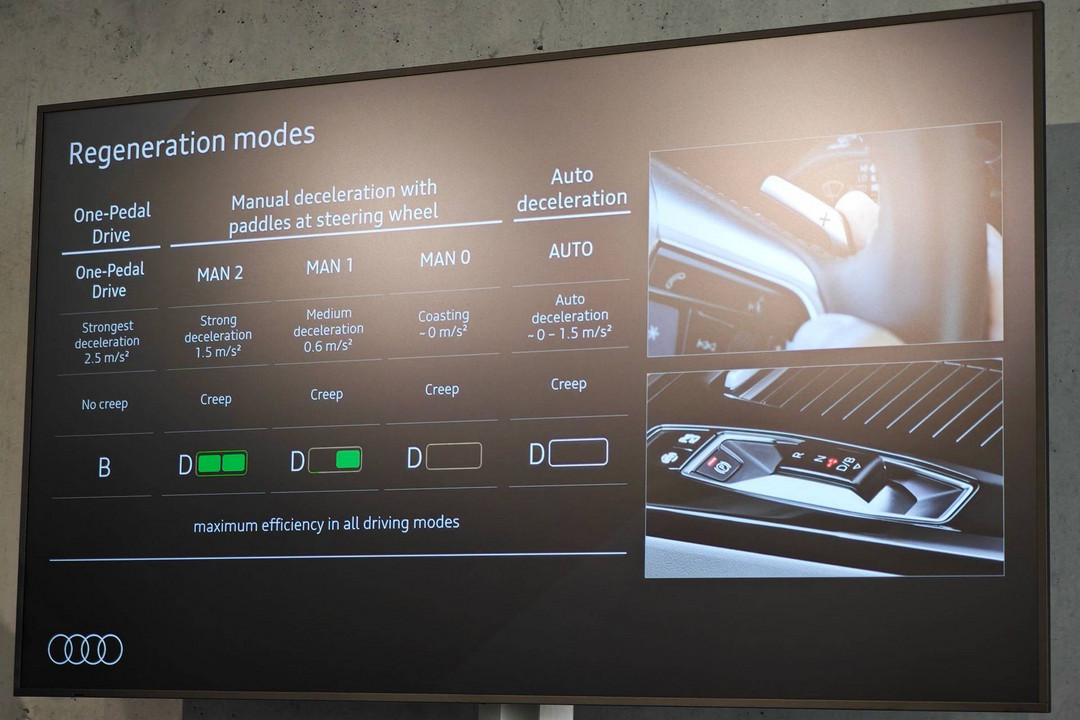

車輛支持五種調節模式，B 擋是單踏板模式、Auto 是自適應模式、0 是滑行模式、-1 是弱、-2 是強，均可以在方向盤后的換擋撥片中隨時調節。更厲害的是，Q6 e-tron 支持輔助駕駛?cè)诤?，?shí)現信號燈變化時候，自動調節動能回收強度，實現更絲滑的從滑行到制動的過程。

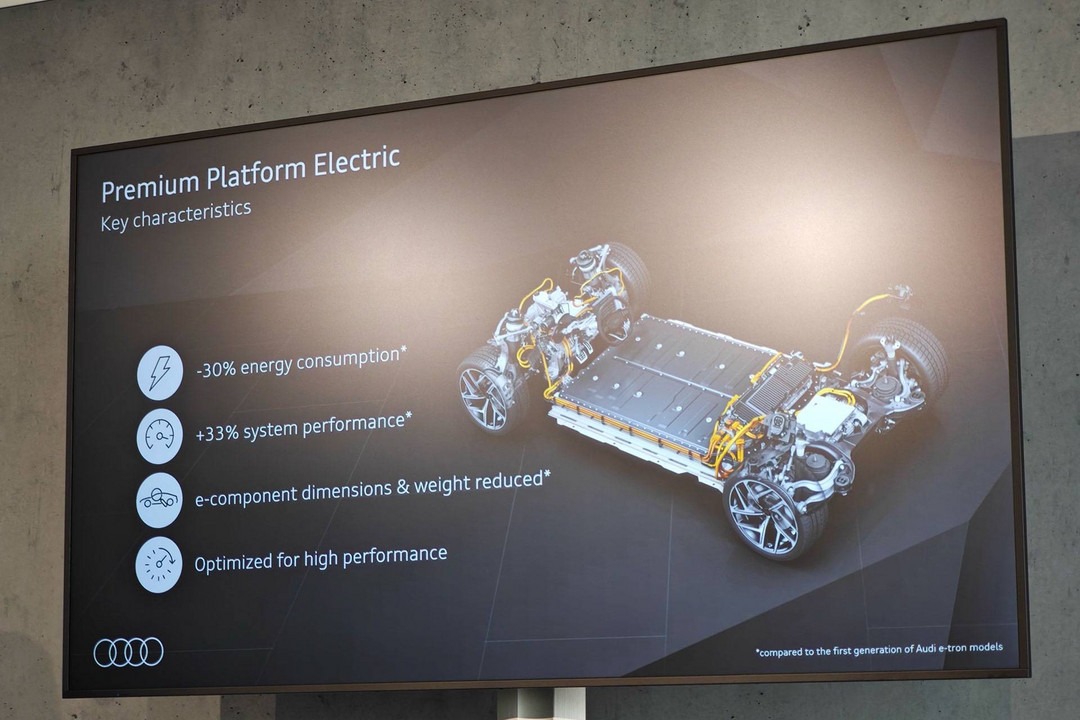

相比第一代，能耗下降 30%、系統性能提升 33%

最終，用戶的獲利點是整車相比第一代能耗下降 30%、系統性能提升 33%、電子電器架構上車支持更多的軟件定義汽車可能性以及減重明顯，并且支持柔性靈活調節的高性能配置。

「玩燈，那還是得看奧迪」

奧迪技術的朋友和我們開了個玩笑：玩燈，那還是得看奧迪。每一個燈源都經過精心打磨，位于奧迪總部的科技創新辦公室的地庫里面，最暗的那個辦公室經常會投影出千種燈光效果。在這 1000 多種的燈光效果中，Q6 e-tron 只選擇了 16 種，前后各 8 種。

前方的 8 種，是提供給用戶打造個性化前臉。如果你是一位 A8 或者 R8 的用戶，可以把“動感燈光簽名”設置成一樣的效果。后方的 8 種主要用于對后方車輛和行人的提醒。

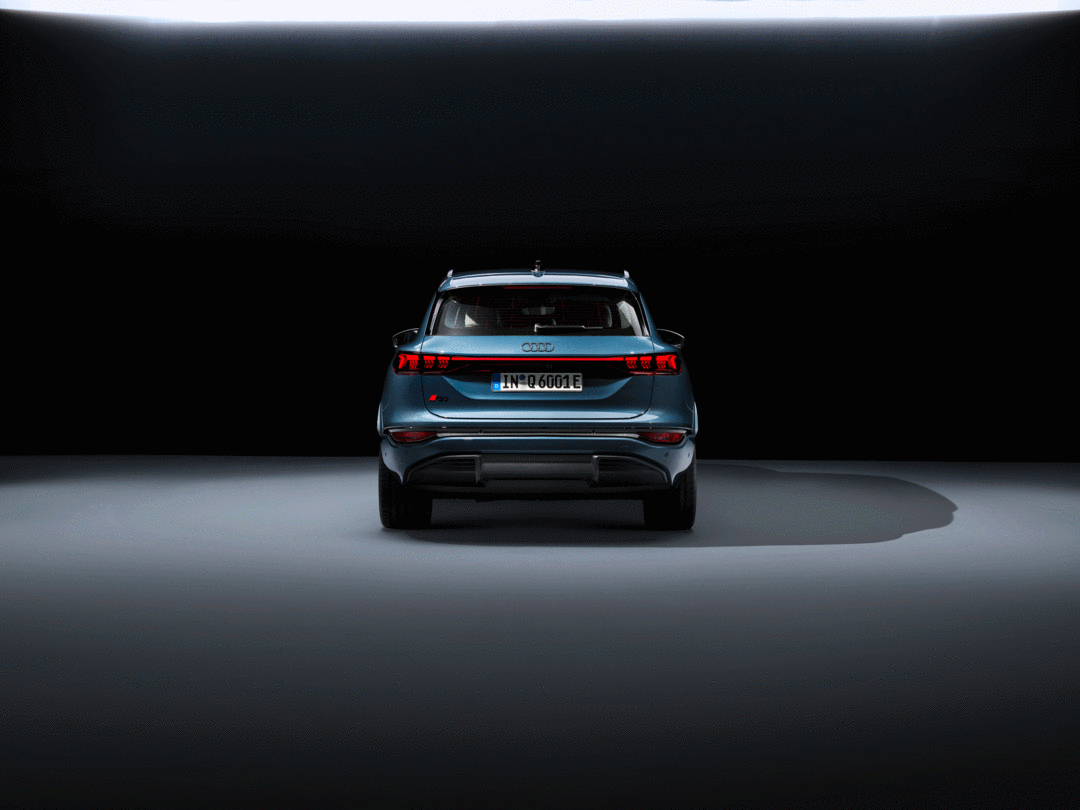

在整車的五個控制域單元中，有一個控制單元是專門負責燈光，來控制奧迪第二代數字燈光系統。第二代數字OLED 尾燈中，有 6 個 OLED 面板，共 360 個發光單元，通過算法每 10 毫秒生成一個新圖像。

「躋身新能源技術第一梯隊 奧迪認真了」

回首四年前，我第一次和奧迪 e-tron 的工程師正在迪拜試駕 e-tron SUV 的時候，最記得他們說過一句話：當我們聚合力量在一件事上，產生的結果是能撼動整個行業的。言下之意，其實在四年前，他們就已經開始規劃 PPE 平臺，800V、3C 充電、全新 800V 電機，來自“寧德時代”的 NCM811 電芯等等。

PPE 平臺的技術實力的確是行業第一梯隊，隨著國產版本臨近，車身加長、智能駕駛系統升級等，如果定價適合，相信這款“全村希望”會變成“全村驕傲”。值得期待。
