兩會正在如火如荼的開展，我國目前正在全力治理空氣污染的問題，特別是：”碳中和”問題。而造成空氣污染最為重要的原因就是汽車尾氣排放，所以我國目前全力支持新能源汽車的研發工作。但現在限制新能源汽車研發工作推進的主要因素有兩點：一是行駛里程問題；這第二個就是為新能源汽車充電的問題。換句話說，誰能解決新能源汽車充電的問題，誰就站在了風口之上。而說起充電樁就有一個組成部分不得不說，那就是“電纜”，今天小編就來分析一下，充電樁電纜的一些關鍵知識點，教你如何選擇一條好的充電樁電纜。

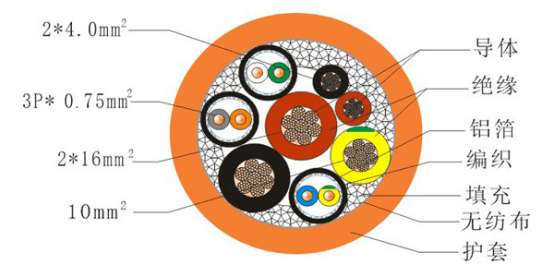

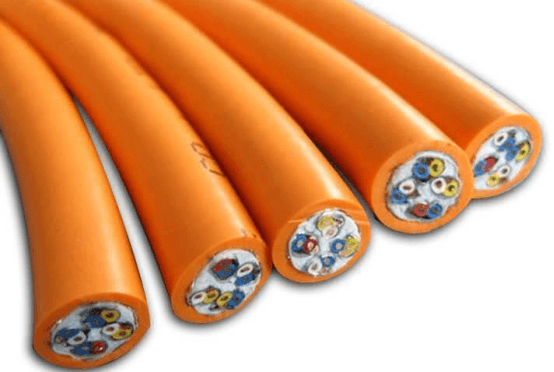

一條好的充電樁電纜需要具備以下標準：

1.導體部分：

（1）芯數：2芯、3芯、4芯、5芯帶或者不帶信號控制線。（注：導體屬于EN60228中規范第6類導體。）

（2）導體表面鍍錫或者不鍍錫。

（3）推薦導線截面規格：0,5mm2、1 mm2、1,5 mm2、2,5 mm2、4 mm2、6 mm2、10 mm2、16mm2。

2.隔離層：

充電樁電纜標準允許使用合適恰當?shù)牟牧献鳛楦綦x層纏繞導體。

3. 絕緣：

（1）必須使用規定的絕緣材料對導體進行包覆，不得擅用標準規定外的材料。

（2）絕緣必須為擠包，并且必須是實心且均勻的。在去除絕緣層后必須不損傷絕緣本身和導體或者剛才提到的可能存在的鍍錫層。

（3）絕緣厚度的值必須符合規定的標準值。且絕緣厚度的平均值也不能夠小于規定值，絕緣最薄處的厚度應該不能小于規定值的90﹪。

4.芯線及填充：

（1）芯線必須絞合。

（2）根據充電樁電纜標準規定，充電樁電纜允許使用中心填料。

5.內護層：

（1）絞合芯線必須被和外護套或者絕緣采用相同的材料制作的內護套進行包覆。

（2）內護套必須要擠包在絕緣芯線上，允許嵌入絕緣線芯之間的空隙形成實際上的圓形。

（3）內護套與絕緣之間不能夠產生有害的負作用。

（4）內護套不能粘連絕緣芯線。

（5）內護套的厚度必須滿足標準的規定厚度。

6.屏蔽：

（1）采取裸銅絲或者鍍錫銅絲編織的屏蔽應包覆在內護套的上面。

（2）銅絲的標稱直徑能夠符合充電樁電纜標準的給定值。

（3）屏蔽長度在100mm內的總絞接數、絞和角、填充系數均需要完全符合標準規定要求

7.護套或者外護套：

（1）必須使用規定的護套材料包覆屏蔽或者絞合芯線。

（2）外護套必須為單層擠包的護套，并且必須是相互之間緊密吻合的存在，但與屏蔽和芯線之間不能夠相互粘連。

（3）護套厚度的規定值必須符合標準的規定。

（4）護套厚度的平均值不能小于充電樁電纜標準的規定值，護套最薄弱的地方的厚度應該不能小于規定值的85﹪。

怎么算充電樁要用多大的電纜

1、充電樁有單相與三相之分，不論雙相還是單相，首先要折算至交流進線電流有多大。

（1）對于單相充電樁（交流充電樁）I=P/U

（2）對于三相充電樁（直流充電樁）I=P/(U*1.732)

這樣算出電流后，根據電流大小選擇電纜。

2、電纜選擇可以相關手冊或規程如：

（1）單相充電樁一般為7KW（交流充電樁）I=P/U=7000/220=32A 應使用4平方毫米的銅芯電纜。

（2）三相充電樁（直流樁）

15KW 電流23A 電纜4平方毫米

30KW 電流46A 電纜10平方毫米

60KW 電流92A 電纜25平方毫米

90KW 電流120A 電纜35平方毫米

所有充電樁都應有零線與地線。所以單相的要三芯電纜，三相的要用五芯電纜。

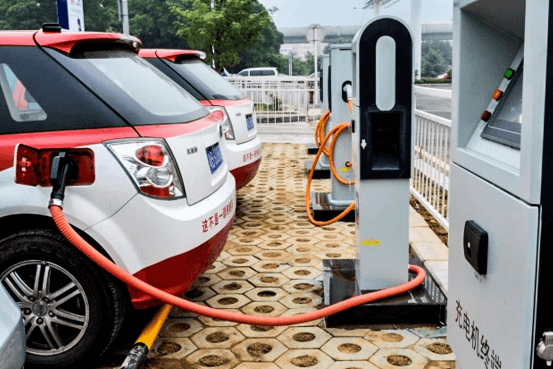

充電樁電纜使用注意事項：

1、定期檢查電路絕緣性能

一般情況下質量好的充電樁電纜擁有良好的絕緣效果，但是長期在露天環境下工作的充電壓難免會出現磨損，為了保障充電樁能安全、正常的使用，我們要定期對充電樁電纜進行檢查，開關和插座等電纜電線是否外漏，只有這樣才能確保充電樁電纜的安全性和耐用性。

2、遠離水源和潮濕位置

雖然充電樁電纜具有防水功能，但是長期在潮濕的環境下工作還是存在一定的隱患。因此在安裝充電樁電纜時應當遠離水源，避免充電樁電纜由于受潮引發的短路問題。在使用移動充電樁電纜的時候，盡量選擇干燥、平坦的地面，這樣才能保證充電樁電纜安全使用。

3、避免超額負荷

現如今國內專業的充電樁電纜擁有多個不同功率的插口，可以實現不同功率的電動汽車充電的要求。但是需要注意一點：同一個充電樁不可同時使用多個功率過大的電器，避免因過度負荷給充電樁電纜造成損傷。
