RCIC單芯片在電流傳感器中的應用

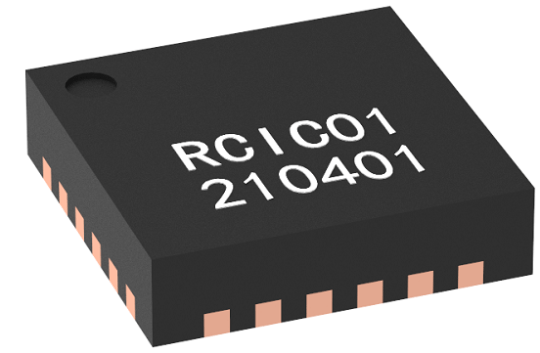

圖1全球芯片大缺貨，芯片國產化迫在眉睫，瑞磁科技（RICHSENS）基于磁通門原理開發出了一款電流傳感器專用芯片RCIC（圖1）。該芯片內部資源豐富，包含運算放大器，DSP，比較器，高精度基準電壓，磁通門驅動等。只需要極少外圍器件就可以做成一款電流傳感器，能節省65%的器件成本以及80%的PCB空間。電流傳感器作為線性傳感器，出廠需要校準零點和增益，該芯片集成自動零點增益調節，可實現大規模自動化生產。對于傳感器超頻，低頻，過壓，欠壓能實現智能保護。單芯片高集成度提升了產品功能安全，解決了分立器件成本高，體積大等問題。

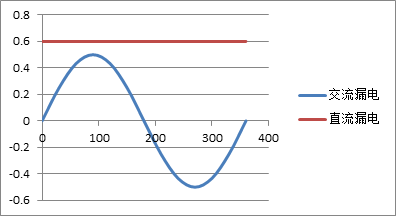

目前國內充電樁使用的漏電流傳感器主要是Type A型（只能檢測交流），而歐標IEC62752在2016年就規定了IC-CPD里面必須使用Type B型漏電（能檢測純直流，脈動直流和交流）（部分漏電信號，圖2），這對于設備和人員安全是至關重要的。

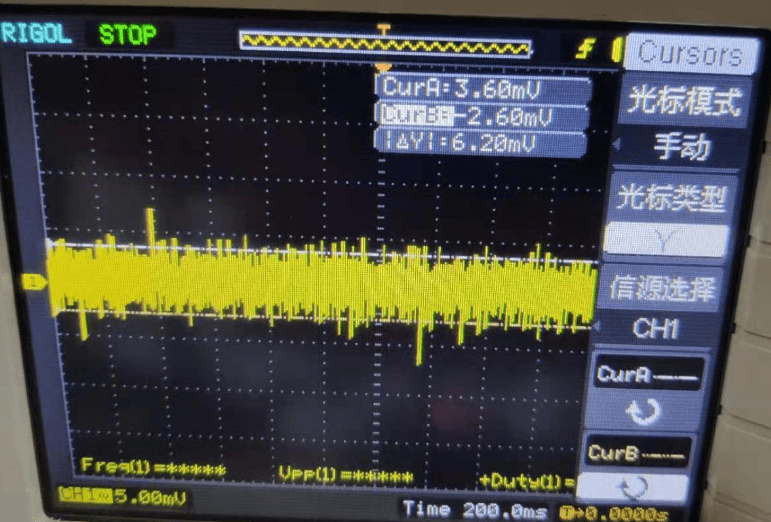

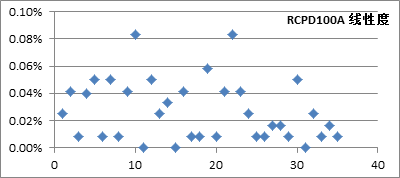

瑞磁科技這款RCIC芯片通過磁調制，采用磁通門原理能夠?qū)型漏電信號準確測量，低磁滯低溫漂，高精度（圖3），批量出貨線性度優于0.1%，輸出噪聲低至6.2mV（圖4）。

瑞磁科技利用RCIC單芯片針對不同的需求開發出了數字量，模擬量，帶Modbus協議等各種類型產品，應用廣泛，在客戶端受到一致好評，以下為瑞磁科技應用案例。

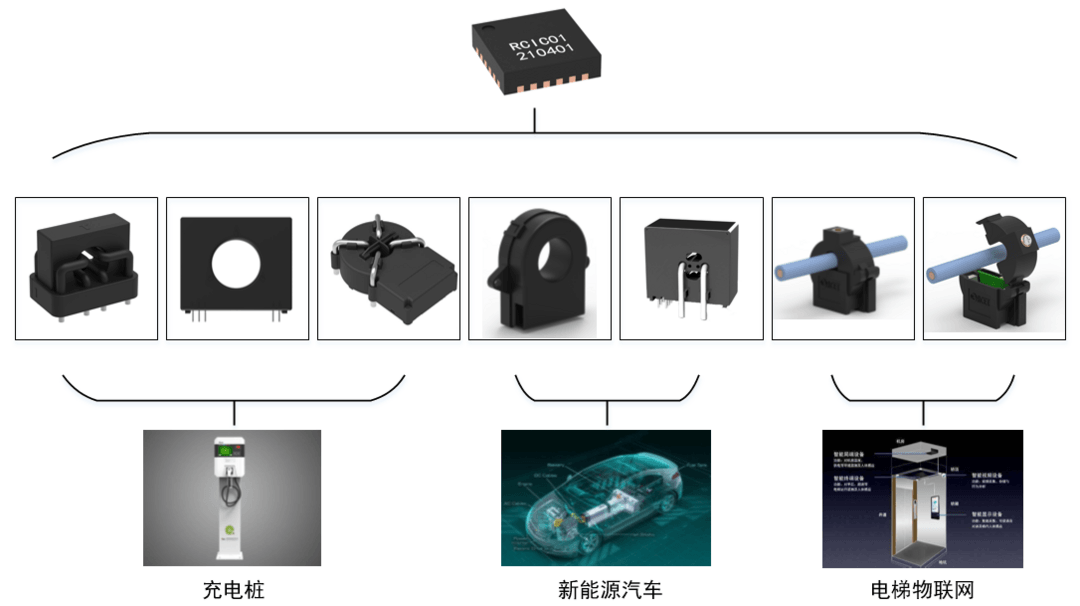

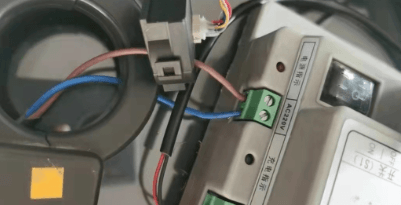

基于RCIC這款芯片，瑞磁科技推出了電動汽車FDC系列產品，電梯物聯網信號監測用RCEI系列，充電樁RCM系列產品，模式二充電線RCPD系列產品（圖2）。

圖2
