特約作者 / 周彥武（業內資深專家）

編輯 / 汽車之心

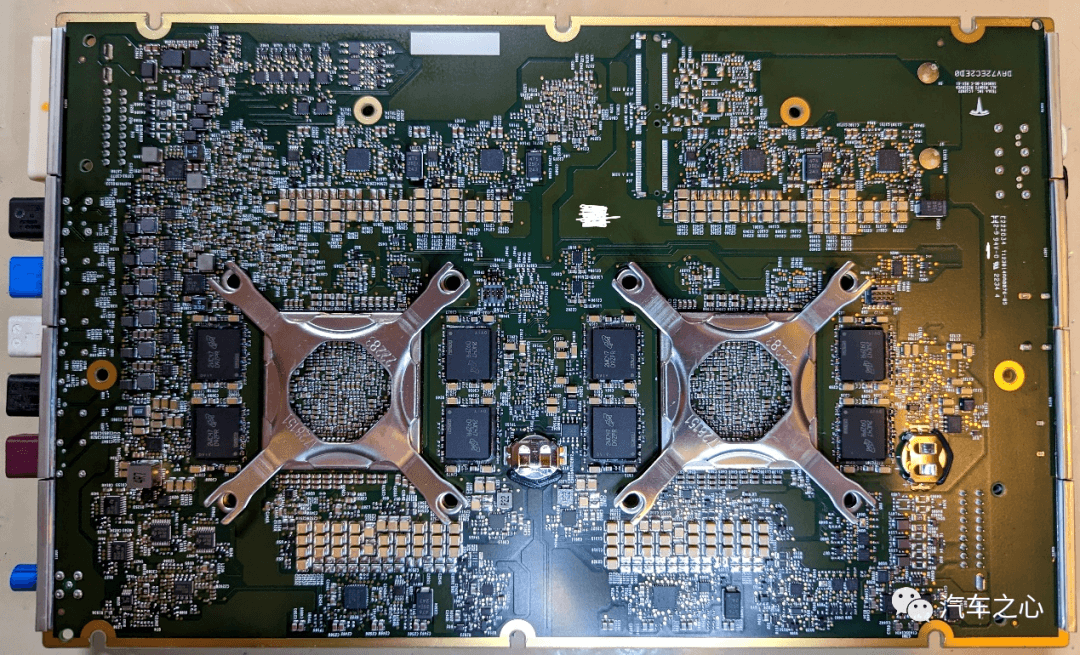

特斯拉最新的自動駕駛大腦 FSD，不惜血本用上了GDDR6。

如上圖中的 D9ZPR，正反兩面各用了 8 顆，總計16 顆，每顆容量 2GB。

但最近 ChatGPT 帶動 GDDR6 需求暴增，價格略有上漲，目前每片價格大約10-13 美元。

實際上，特斯拉 HW4.0 的座艙控制器里還有 4 顆 GDDR6，每顆容量也是 2GB，合計 40GB 即200 美元以上。

大部分廠家都選擇 LPDDR4 或 LPDDR5。

例如英偉達的中配 Orin 開發盒子是 4 顆 8GB 即 32GB 的 LPDDR5，只需要大約 50-60 美元，這與特斯拉 HW 4.0 中的第二代 FSD 價格相差 150 美元。

特斯拉 HW3.0 使用的是 8 片 2GB 的 LPDDR4，每片大約 3.5 美元，8 片只有28 美元。

當然，這當中最大贏家是美光，車載領域80%的 DRAM 市場均來自美光。美光是美國唯一存儲器公司，也是除英特爾外美國本土幾乎唯一的硬科技公司（AMD 的制造均由臺積電完成）。

總體來看，車載領域目前都是使用 LPDDR，特斯拉再次開創先河：首次在車載領域使用GDDR。

01、什么是內存？

在細說 GDDR 前，我們先來了解內存的概念。

運算系統有兩種存儲：

一種是斷電后存儲內容不丟失的非易失性存儲器（英語：Non-Volatile Memory，縮寫：NVM），最常見的 NVM 是Flash 存儲器；

還有一種是斷電后存儲內容就消失的易失性存儲器，即 RAM。

RAM 又分為兩類：

• DRAM（Dynamic Random Access Memory，動態隨機存取記憶體）；

• SRAM（Static Random Access Memory，靜態隨機存取記憶體）。

通常內存指的是 RAM，準確地說應該叫緩存或暫存。

NVM 原理類似電容，因此其讀出寫入速度很慢，跟 CPU 速度比差太多。為了 NVM 和 CPU 兩者協調工作，加入內存做中轉緩沖，可以說，RAM 計算單元與數據或指令存儲之間的橋梁。

對于 AI 加速器來說，內存尤為重要。

所謂 AI 運算，就是矩陣乘積累加，輸入矩陣與權重矩陣之間的乘積累加，需要頻繁地讀取權重矩陣或者說訓練好的模型參數。

模型參數越大，自然就需要更高的帶寬，一次性讀出更多的參數。

小模型的魯棒性和可移植性很差，因此人類 AI 的發展方向就是越來越大的模型，參數越來越多。

機器視覺的奠基者 ResNet 50 是 2500 萬個參數，自動駕駛領域目前正火的 Transformer 在 9 千萬到 3.4 億之間，ViT 變種是 20 億，GPT3 是驚人的1750 億。

自動駕駛遲早也會達到這個規模。

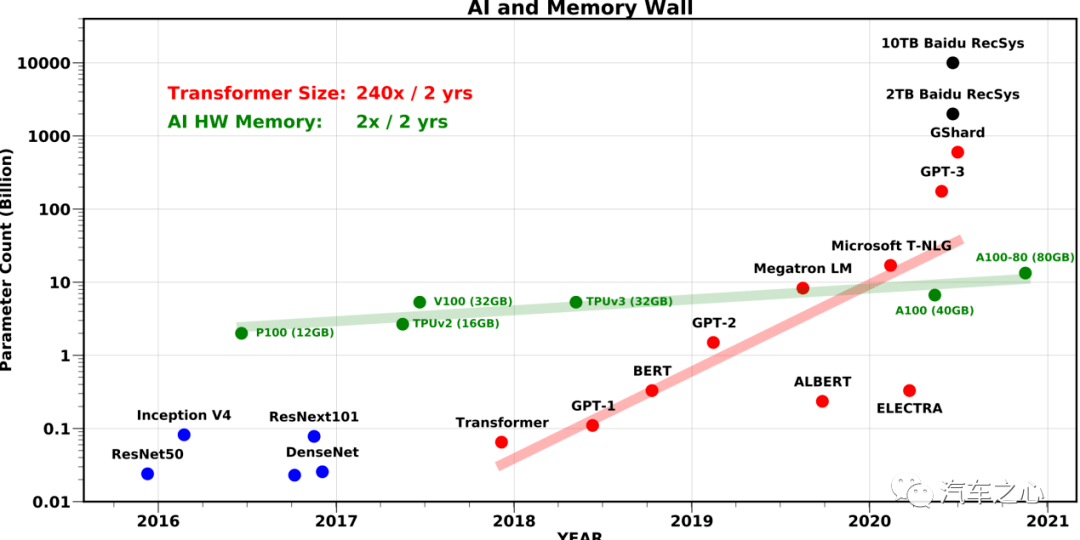

模型平均每?jī)赡陼?huì)增加 240 倍，內存帶寬兩年只會增加兩倍。

SRAM 速度很高，高性能 AI 芯片需要盡量多的 SRAM。

SRAM 價格也高，差不多每 MB 價格是80-100 美元，通常 AI 訓練用芯片需要 50MB 以上的 SRAM，也就意味著5000 美元的成本。

SRAM 需要6 個晶體管，并且晶體管之間的通道即有效寬度 Weff 在目前主流的 FinFET 工藝下，SRAM 的縮微很困難。

臺積電 N3 即 3 納米工藝，N3 具有 0.0199μm2的 SRAM 位單元大小，與 N5（5 納米工藝）的 0.021μm2 SRAM 位單元相比僅縮小了~5%。

改進后的 N3E（3 納米擴展）變得更糟。

因?yàn)樗鋫淞?0.021 μm2 SRAM 位單元（大致轉換為 31.8 Mib / mm2），這意味著與 N5 相比根本沒有縮放，再延伸就是芯片的成本增加了，性能卻沒有。

目前 AI 模型尺寸越來越大，超過 20GB 已是常態。

使用 SRAM 來存儲，芯片價格輕易突破100 萬美元，即使是不太在乎價錢的服務器也承受不起。

因此，我們只能退而求其次——HBM，即 High Bandwidth Memory，每 GB 的 HBM 成本大約20 美元。

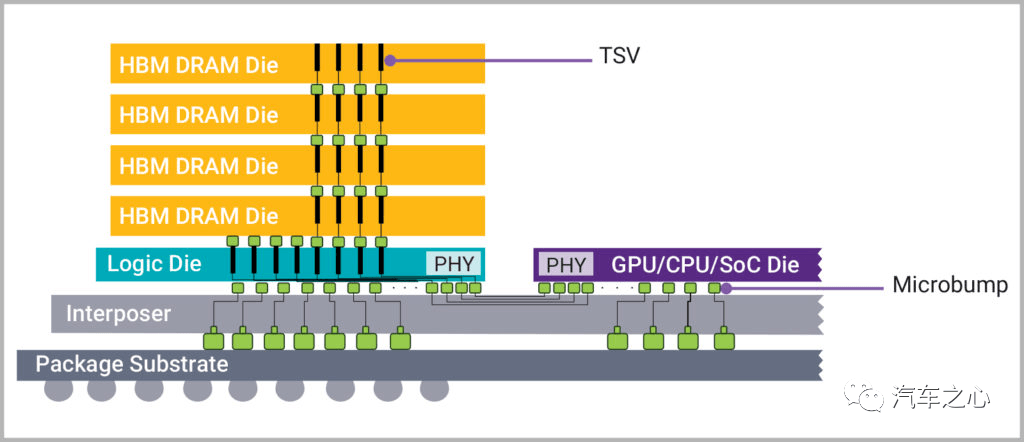

如上圖，簡單概括：

HBM 是將 SDRAM 用 TSV（硅通孔）工藝堆疊起來，如同蓋樓，層和層之間會有金屬層等間隔，同時通過 TSV 聯通各個存儲單元。

TSV 是內存能夠堆疊的關鍵，它能夠在各個存儲層之間以及層內構建出硅通孔的通路，存儲單元的訪問就通過這些通孔完成。

在了解 HBM 之前，我們需要明白幾個內存基本概念——密度、速度和帶寬。

密度指的就是容量。

速度有兩種描述，一是頻率即MHz，另一種是MT/s，后一種方式越來越成為主流。

速度就好比高速公路的最高時速，帶寬就好比高速公路的車道數。

HBM 是以犧牲速度來提高帶寬的。

1MHz=1000KHz=1000000Hz 等于 1 秒內高低電平信號切換100 萬次。

MT/s 全稱 Million Transfers Per Second 意為每秒百萬次傳輸。

1T/s 和 1Hz，這兩個單位前者指的是每秒做了一次傳輸，后者指每秒 1 時鐘周期。

因?yàn)?DDR 內存信號每個時鐘信號可以傳輸 2 次，所以實際的傳輸速率為 1Hz 等于 2T/s，1MHz 等于2MT/s。

在 DDR5 發布后，內存性能規格的單位選擇了 MT/s 為主，英特爾和金士頓、美光、威剛、芝奇等 PC 行業的領頭企業也紛紛跟進這一策略，將內存性能的衡量單位改為MT/s。

對 CPU 來說，主要是串行數據流，速度就顯得較為重要。

而 AI 和 GPU 是并行計算，帶寬則比速度重要。

• 系統最大內存帶寬= 內存標稱頻率*內存總線位數*通道數

• 實際內存帶寬 = 內存標稱頻率*內存總線位數*實際使用的通道數

• 實際內存帶寬=內存核心頻率*內存總線位數*實際使用的通道數*倍增系數

我們以車載領域的 LPDDR 為例來描述帶寬：

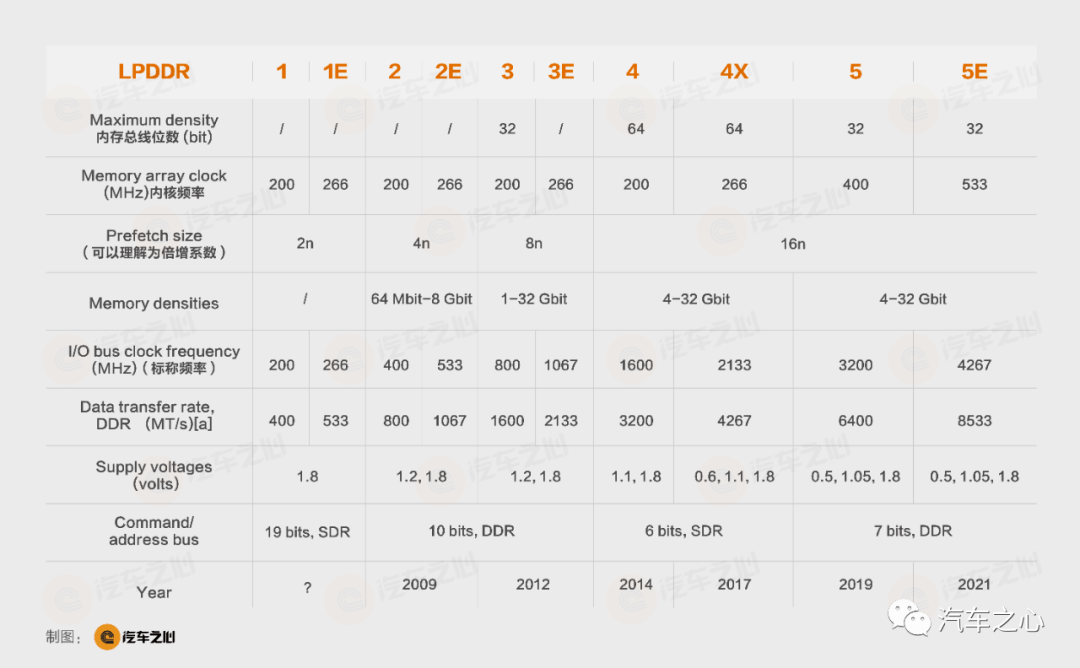

歷代 LPDDR 參數，注意位寬等同于 Maximum density，這是 CPU 一次能拿走的數據最大密度，用于 GPU 的最大密度就可以輕易達到 384bit。

特斯拉初代 FSD 使用的 LPDDR4，型號是 MT53D512M32D2DS-046 AAT，容量為 16Gb，總共 8 片，I/O 頻率 2133MHz，單通道的話，其帶寬為 2133*64*16，即 273GB/s。

HBM 采用物理堆疊，它的總線位寬可以是并聯形式，每個 Die 有 2 個 128bit 位寬的通道，HBM1 只有 4 層堆疊叫做 4-Hi，帶寬可以達到 4*2*128=1024bit，HBM2 的 I/O 頻率是 1107MHz，倍頻系數是 2。

以英偉達 V100S 加速器為例，用了 4 顆 HBM2，帶寬是 1107*2*4*1028/8/1000，即 1134GB/s——比 LPDDR4 要高很多。

HBM3 頻率提到 1600MHz，堆疊提高到 16 層，比 HBM1 高出 4 倍。

英偉達最新旗艦 H100 有多個版本，其中頂配使用 HBM3 內存 5 顆，每顆 16GB，帶寬是 5*1600*2*16*1028，也就是3350GB/s。

HBM 通過基板的硅互聯層與主處理器連接，物理距離遠遠小于 PCB 上內存與處理器之間的連接，幾乎逼近 L3 緩存的連接距離，盡管其運行頻率不高，但是這個速度是真實速度，沒有任何水分。

另外需要指出的是，DDR 包括 LPDDR 和 HBM 這類存儲，其真實的核心頻率很低，在 133MHz 到 200MHz 之間。

不過為了數字漂亮，幾乎沒有廠家提到核心頻率。

核心頻率提高會導致功耗大增，這也是內存速度一直比較慢的真正原因。

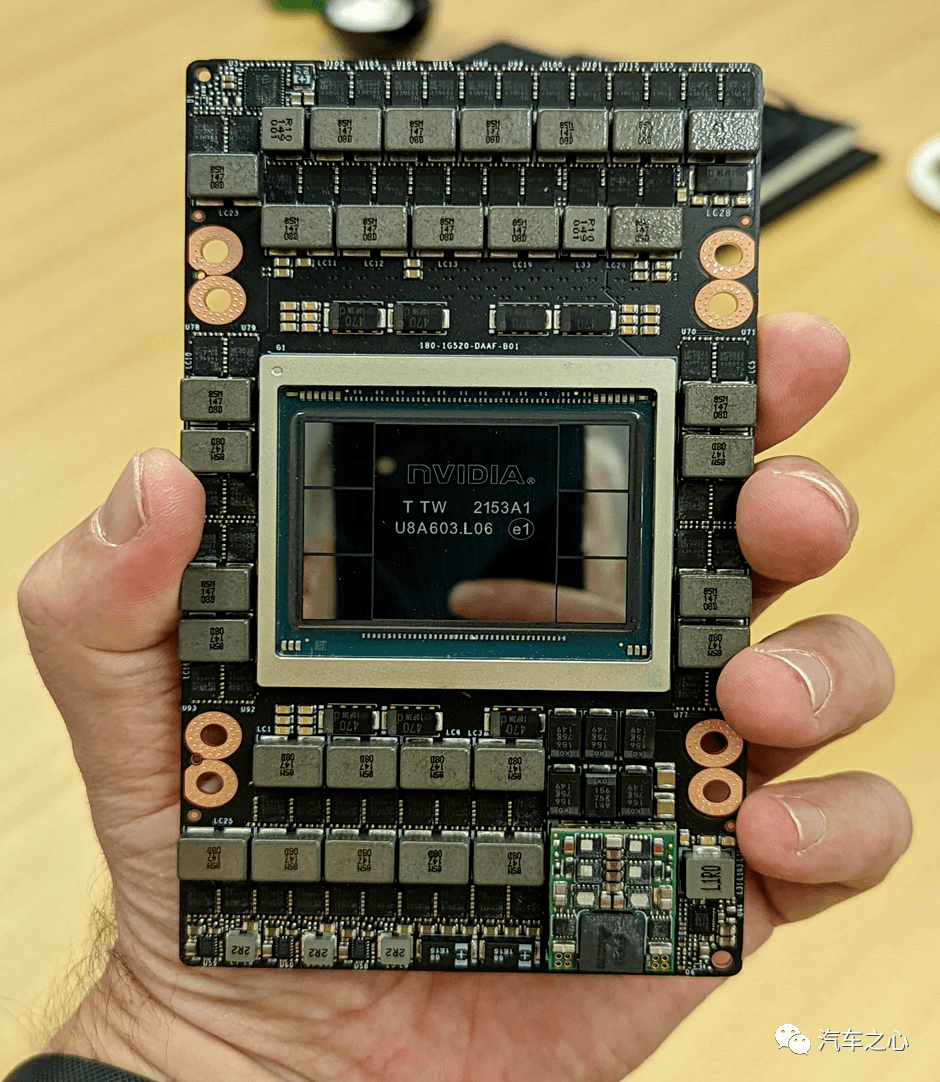

來一張 H100 的高清大圖：

H100 分兩種，一種是SXM，另一種是PCIe。

H100 SXM5 的 INT8 算力峰值可達 4000TOPS，PCIe 是 3200TOPS。

注意 H100 主芯片旁邊的 6 個緊貼著的芯片（有一個是空的，為了對稱散熱設計的，實際只有 5 個），那就是昂貴的 HBM3，由韓國 SK Hynix 提供。

目前全球只有 SK Hynix 能夠量產 HBM3，也只有英偉達一個用戶。

HBM 缺點一是貴，二是必須 3D 堆疊，三是散熱不易。

因?yàn)樗嵌询B的，考慮到成本比較高，只有服務器和 AI 訓練領域才有人用 HBM，推理領域還未見到。

HBM 再退一步，就是今天的主角：GDDR。

02、為何特斯拉不惜血本用 GDDR6？

GDDR，可以說是廉價版 HBM。

GDDR 是 Graphics Double Data Rate 的縮寫，是為 GPU 而生的內存。

GPU 和 AI 處理器，沒有 L1/L2/L3 級緩存的概念，因?yàn)樗暮诵臄?shù)量太多，不可能給每個核心配備緩存，那樣做成本太高了。

GDDR 從第五代完全成熟，之前的四代都是基于傳統 DDR，曇花一現生命周期很短，而 GDDR5 生命周期已經超過10 年。

GDDR5 最大提升是頻率提高了 4 倍，采用了所謂 QDR 技術，DDR 是半雙工，QDR 是全雙工，它有兩條數據總線，兩條都可以同時讀寫。

比如 GDDR5 的 I/O 頻率通常是 1750MHz，實際 I/O 頻率是 1750*4=7000MHz。單顆 GDDR5 的帶寬就是 32*7G/8=28GB/s。

GDDR6 再進一步，將預取 prefetch size 數據從 8n 增加到 16n，帶寬再翻倍，單 bank 通?？蛇_(dá) 56GB/s。

以特斯拉的 16 顆 GDDR6 為例，帶寬是 56*16=896GB/s，是初代 LPDDR4 的 3 倍多，但跟 HBM3 差別還是很大。

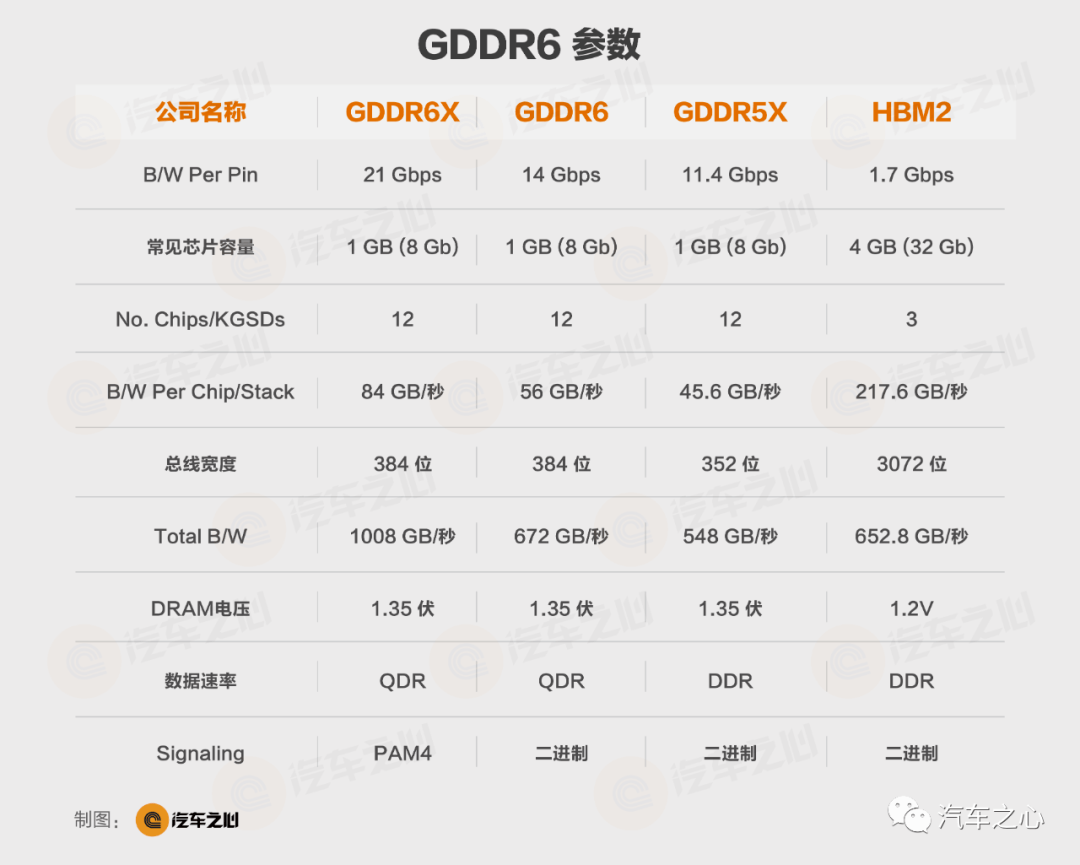

上圖為各種 GDDR 參數對比：

GDDR5X 的總線是 352 位，就是最大支持 11 顆 32bit 的 GDDR 并聯，合計總線寬度 352bit。

GDDR6 就是最大支持 12 顆 32bit 的 GDDR6 并聯，合計總線寬度 384 位。

GPU 是并行計算，CPU 想做到這么高的位寬就比較困難。

2019 年開始出現 GDDR6X，也就是 GDDR7 的預演版，最大改變是引入 PAM4 編碼，單顆達到 84GB/s，12 顆帶寬超過1TB/s。

雖然理論上 GDDR6X 采用 PAM4 信號調制方式，配合 MTA 編碼技術，GDDR6X 的能效提升很多。

同樣是 8 顆顯存，GDDR6X 能效比相比 GDDR6 的每比特能耗要低15%。

實際測試中，搭載 10GB GDDR6X 顯存的 RTX3080 的顯存功耗高達 70W，24GB GDDR6X 顯存的 RTX3090 的顯存功耗更是上到130W，是十足的耗電大戶。

不過 GDDR 和 HBM 都是針對并行計算的，注重帶寬，不注重速度。

GDDR6 的 CSA 延遲是 DDR4 的2 倍多，也就是說 GDDR 和 HBM 不適合用在 CPU 上。

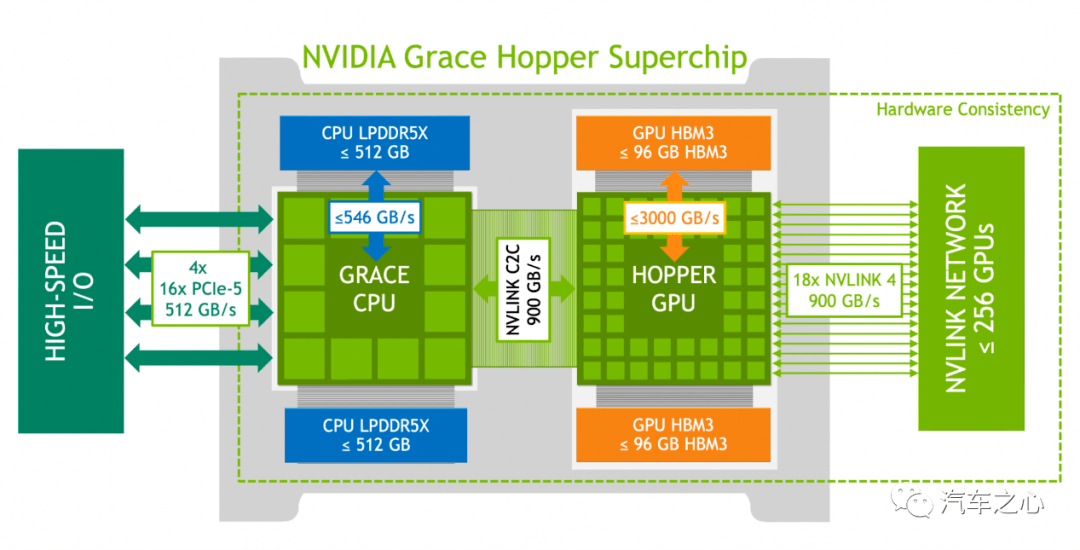

CPU 是有序列的串行運算為主，因此英偉達 Grace Hopper Superchip 的 CPU 部分還是使用了LPDDR5X。

而目前全球算力最高的設備，是大約 25 萬美元的英偉達 DGX-H100，CPU 部分是英特爾的 Sapphire Rapids 即 Xeon W3XXX 系列（旗艦產品近 6000 美元一片）。

此前的 DGX-A100，CPU 是 AMD 的 EPYC Rome。

對應 CPU 的是 SK Hynix 的 DDR5，當然英特爾的 Xeon 做并行計算也可以，畢竟它是 56 核心。所以英特爾 Sapphire Rapids 也支持 HBM2E，但首選還是 DDR5。

特斯拉的二代 FSD 也有 CPU 部分，即 20 核心的 ARM Cortex-A72。

但特斯拉對 AI 算力更在意，或者說特斯拉有算力焦慮。

英偉達在算力方面太強大了，特斯拉寧肯弱化一點 CPU 也要上 GDDR6，并且是不惜成本。

特斯拉熱衷于大模型，為了保證足夠高的效率，我推測特斯拉三代 FSD 芯片估計要使用昂貴的 HBM3，至少要裝下全部權重模型，估計容量不低于 50GB。

單這部分成本，就不低于 1000 美元，未來特斯拉三代 FSD 的成本最低也在 1500 美元以上。

同樣，如果自動駕駛行業還熱衷于人工智能，那么 5 年后的自動駕駛芯片成本最低也要2000 美元以上。
