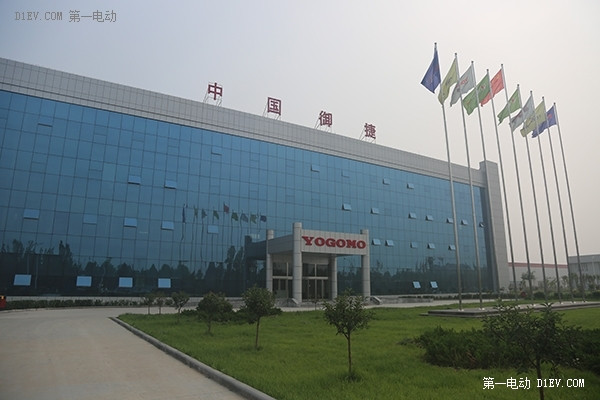

山東御捷馬新能源汽車制造有限公司齊河工廠項目于2012年落戶德州齊河，總投資15億元。目前建設有沖壓生產線、焊裝生產線、涂裝生產線以及總裝生產線，且集中了生產辦公、研發、物流及整車試驗于一體，設計年產能為15萬臺。

沖壓焊裝線

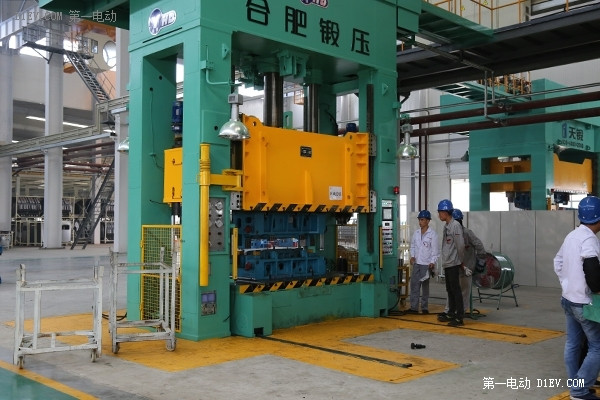

御捷馬新能源汽車制造有限公司齊河工廠的沖壓線目前有6臺大型液壓沖壓機，全部來自合肥合鍛，型號為YH27的汽車零部件專用沖壓鍛壓機。由計算機優化結構設計，動作可靠，精度較高。

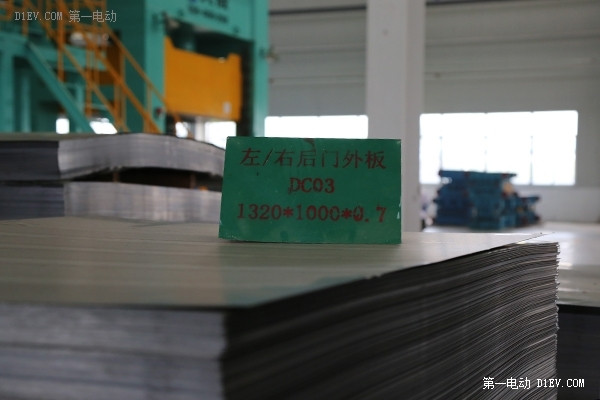

寶鋼是御捷馬目前所用鋼材的主要供應商，根據車身不同位置，鋼材的厚度從0.5—0.8mm不等。

平整的鋼材送進去。

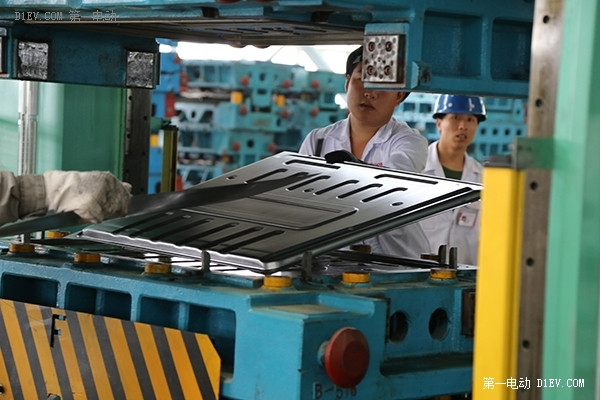

Duang!duang!duang!只需幾秒，成型的車身構件就沖壓完成了，目測圖中的構件應該是底盤或車頂?shù)哪硞€部位。

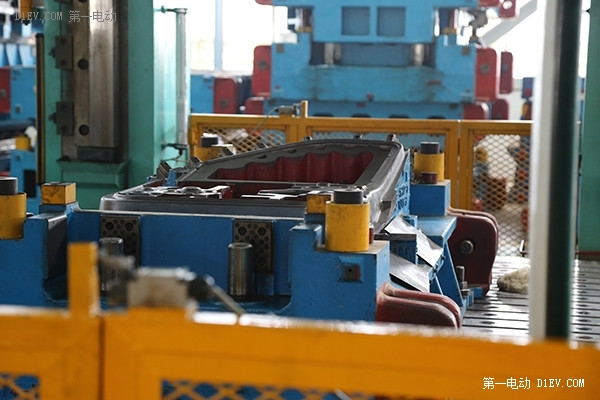

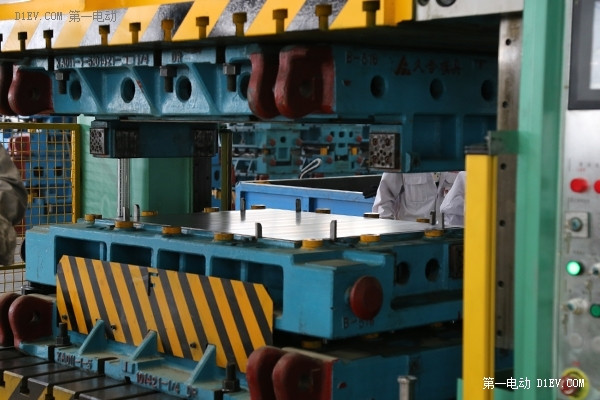

這是車門的沖壓模具，可以看到?jīng)_壓機為四柱式結構，優點是結構簡單、經濟、實用。

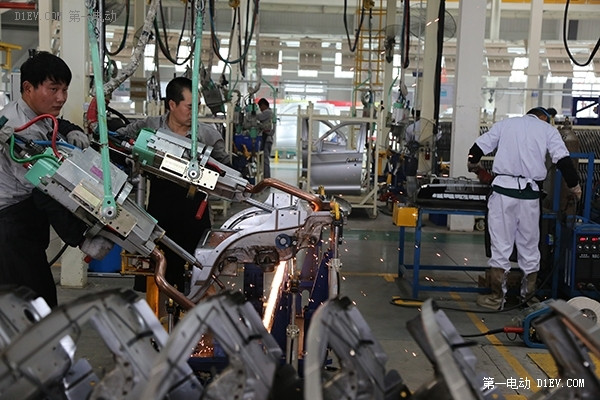

沖壓成型后的車身構件由人工操作焊槍連接在一起，這樣的超大焊槍平時可不多見。

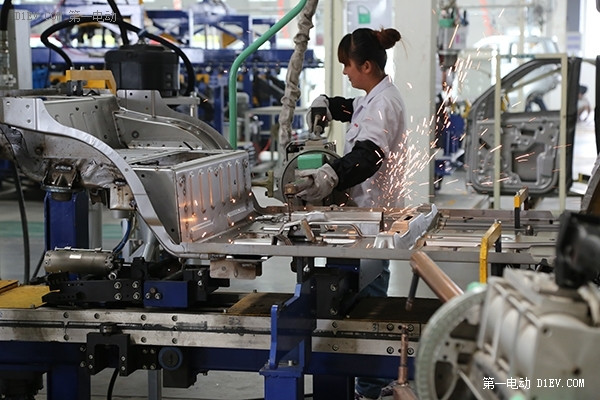

汽車生產車間有點像理工專業的學校，狼多肉少，男女比例穩定保持在100：1的水平。在御捷馬焊裝車間里竟然能看到一個妹子確實讓我非常意外，看來御捷馬的領導們很懂對男同事的激勵方法啊。

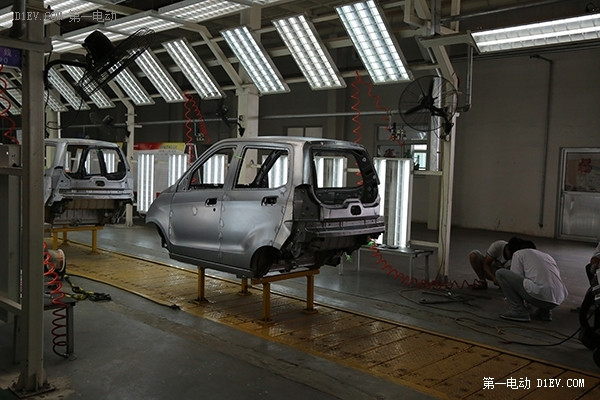

焊裝成型后的車身會經過一次嚴格的外觀檢驗，有瑕疵的產品將會回爐重造。

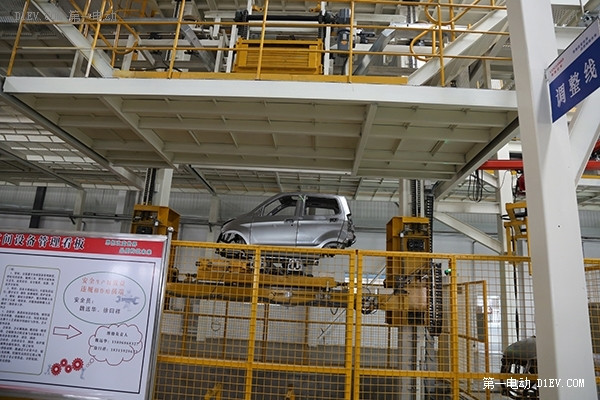

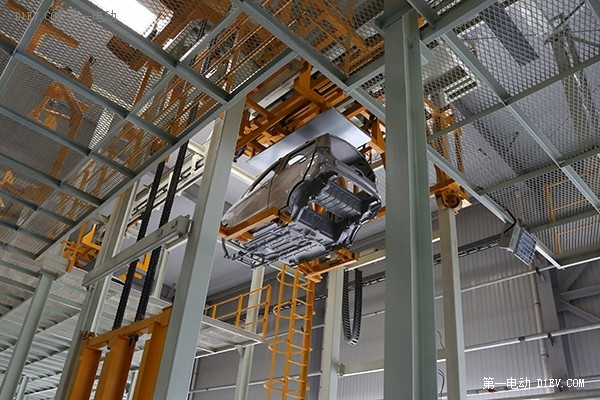

合格的車身則會通過自動運輸線送至下一個工序——涂裝車間。

[page]

涂裝線

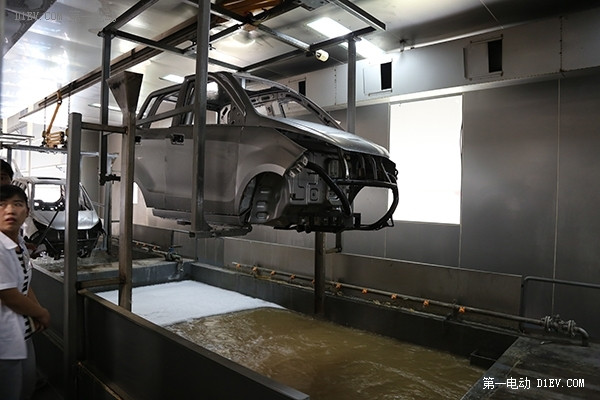

正式噴漆前，車身需要經過7道清洗工序和電泳，圖中的御捷A260車身正要進入第一道清洗工序，利用含有脫脂劑的純水清洗車身。

另外還有包括中和、磷化等清洗池，因為涉及保密問題，不方便過多敘述。

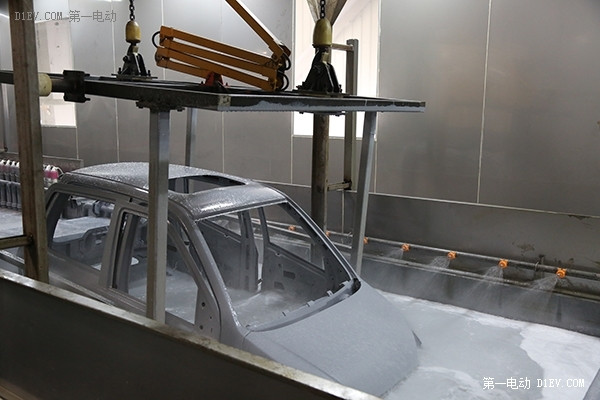

車身采用全浸工藝電泳，電泳涂料為陽離子型涂料，整個工序持續約3分鐘左右。

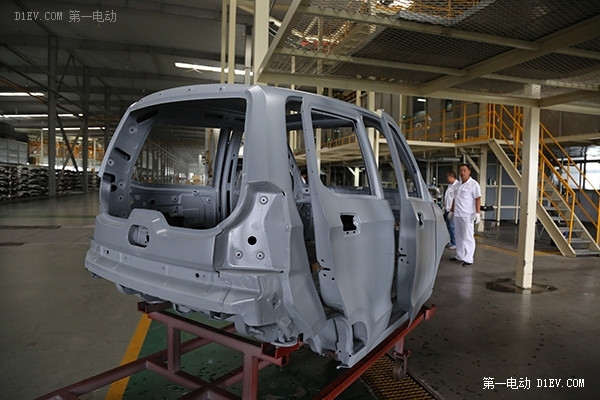

經過電泳后，等待進入噴漆車間的A260車身。

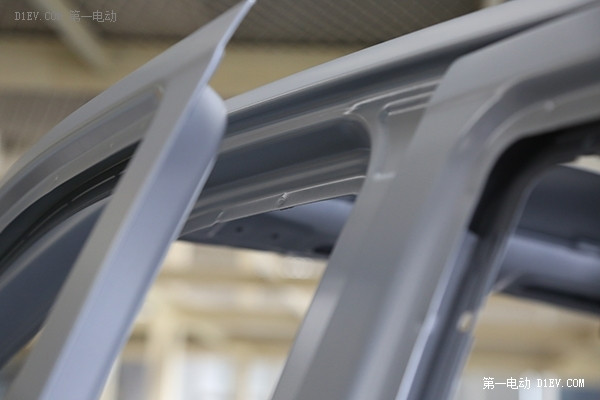

來個車身框架特寫，焊點間隙均勻，邊框平滑，工藝水平在同級別內絕對屬于上游。

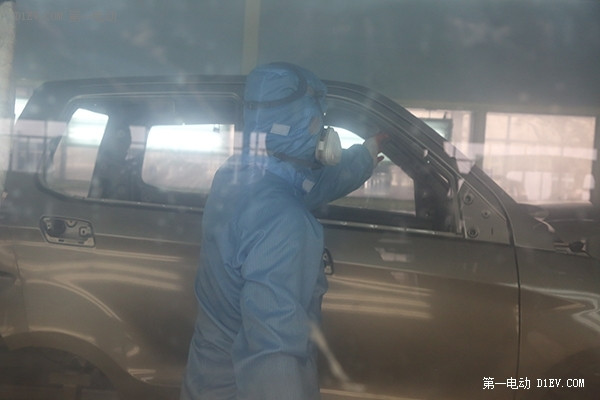

因為噴漆車間采用全封閉設計，非工作人員無法進入，所以只好隔著玻璃拍一拍了。話說這么熱的天氣，里面全副武裝的工人辛苦程度可想而知，為一線工人致敬！

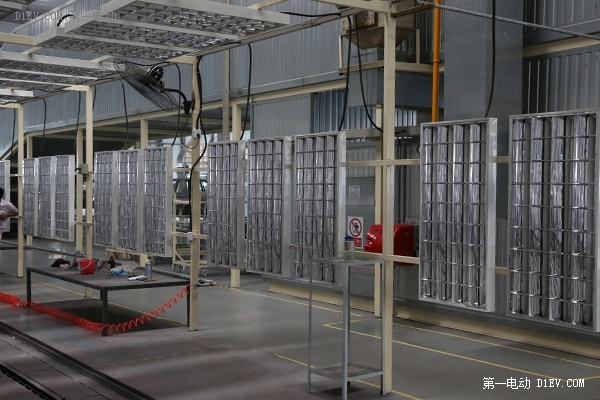

噴好漆面的車身會首先進入面漆強冷室，讓車漆迅速干燥。

之后會有比較細致的外觀漆面檢測，剔除不合格、漆面有瑕疵的產品。

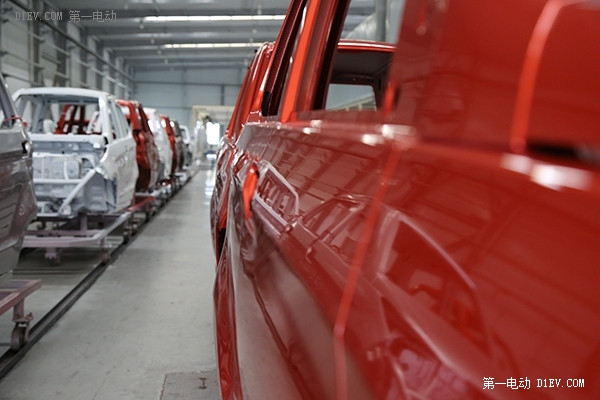

合格成品特寫。

檢查合格后的車身將通過自動傳送帶送至總裝車間。

[page]

總裝線

總裝線共分為底盤、動力、內飾…..誒？怎么亂入到食堂了!誰拍的照片這是！

既然到了，也簡單說兩句，本人曾在御捷馬河北清河工廠體驗過一次員工午餐，三菜一湯，主食自選，品質和味道實在不賴。

齊河工廠的員工餐稍微簡單些，不過菜品可選種類不少，饅頭個頭大，分量足，夏季還特供了綠豆湯。

真·總裝線

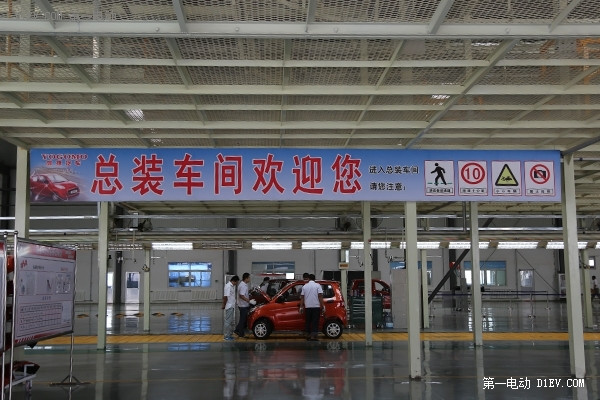

一進門，迎面就是大幅的歡迎標語，看來總裝車間經常被參觀啊。

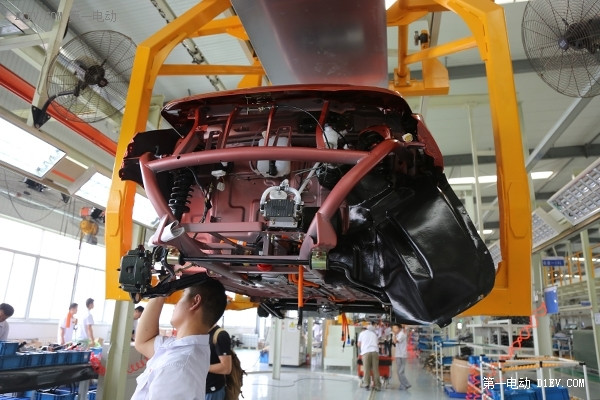

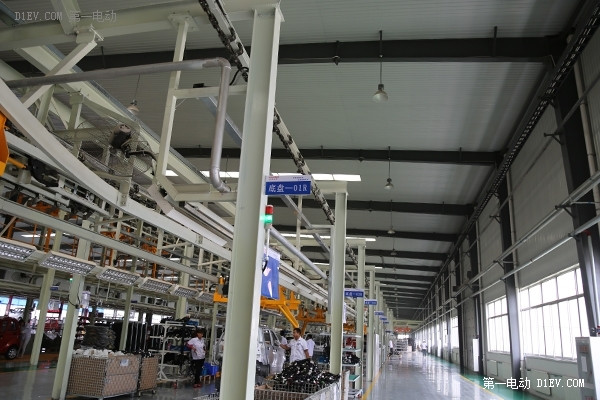

從涂裝車間過來的車身會首先進入底盤裝配線，在這里，懸掛、剎車、動力等部件會被一一安裝到位。

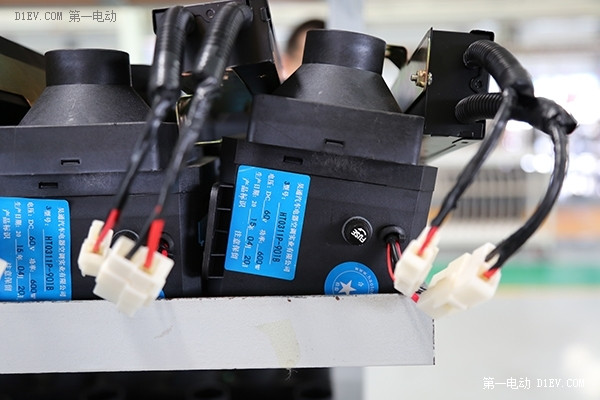

上圖為具有空調功能車型的汽車空調設備，功率600W。

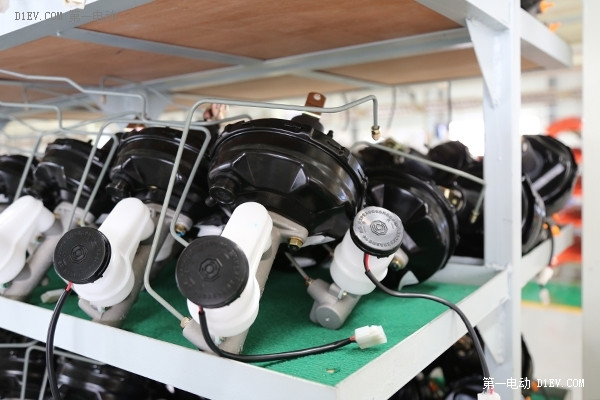

真空助力剎車泵，造型和結構都與傳統車極為相似。

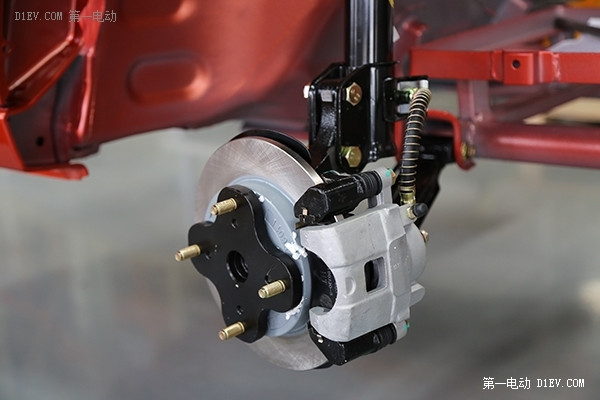

雙卡鉗盤式剎車系統，后輪則采用了鼓式剎車系統，這樣的剎車設計完全可以應付日常使用。

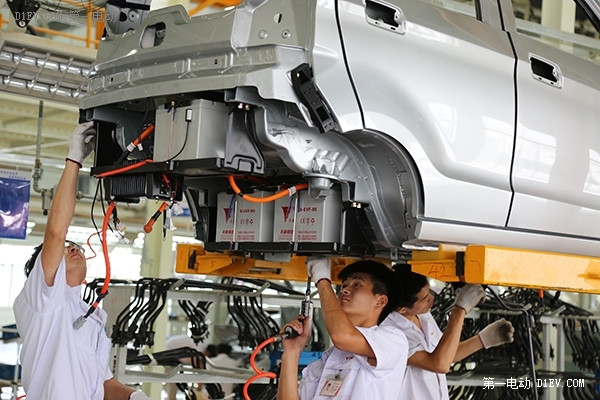

工作人員正在裝配動力電池，上圖的A260車型共有五塊電池，采用前2+后3的布局。

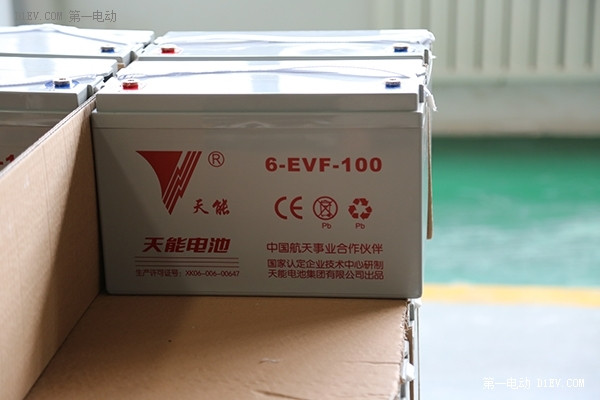

電池供應商為天能電池集團，像圖中的這樣一塊免維護膠體電池重量約有10+KG。

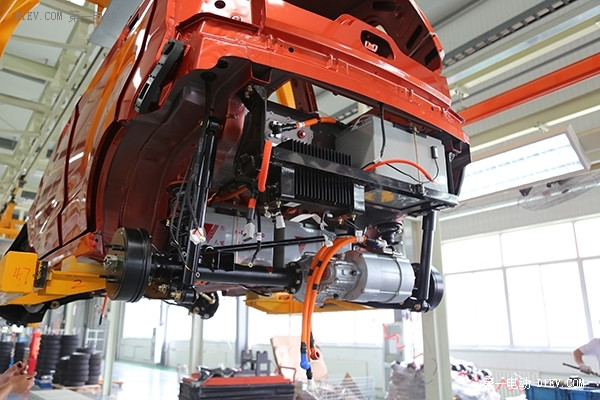

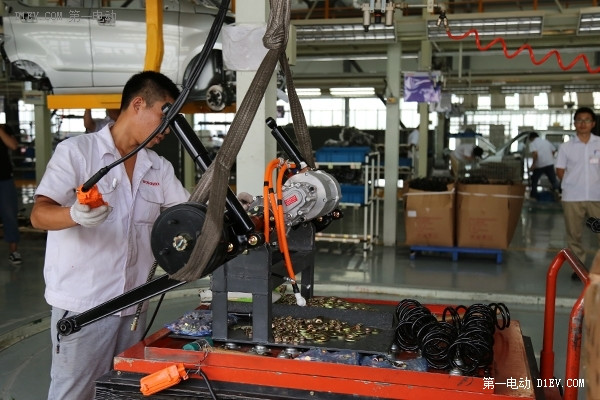

裝配好電機的后橋，利用吊裝設備安裝到車身上。

A260采用后置后驅，電機最大功率3kw，最大扭矩50N·m。

正在安裝前輪拱罩的車頭，內部隱約可以見到剎車泵、玻璃水壺等。

輪胎方面，御捷A260采用了正新電動汽車專用輪胎，規格為135/70 R12，這種輪胎可能更大程度的減小滾動阻力，降低能耗。

[page]

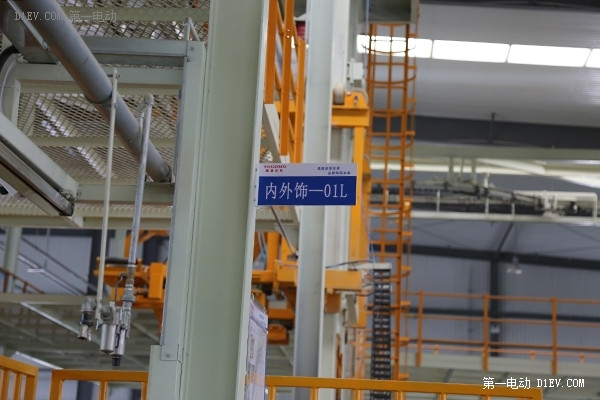

底盤組裝完成后，下一步將進行內外飾裝配。

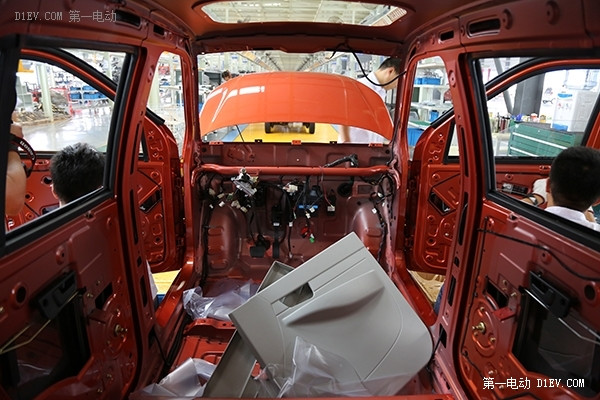

首先要將各種線束布置好，畢竟相當于人體的血管，馬虎不得，要不時不時來個栓塞可就麻煩了。

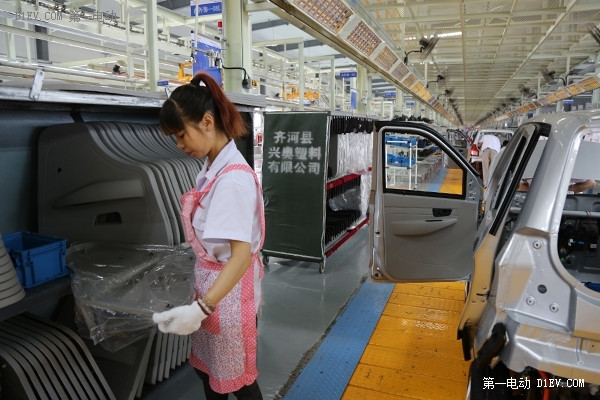

又見一妹子！

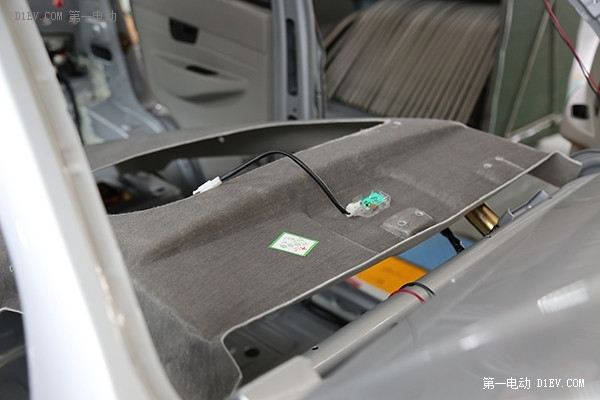

頂棚的材質與傳統汽車一樣，采用了可降解的環保材料。

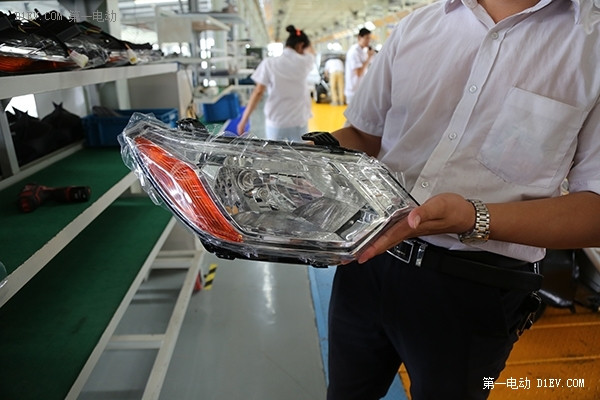

大燈總成特寫，新車大燈總成覆蓋有保護膜，避免劃傷。

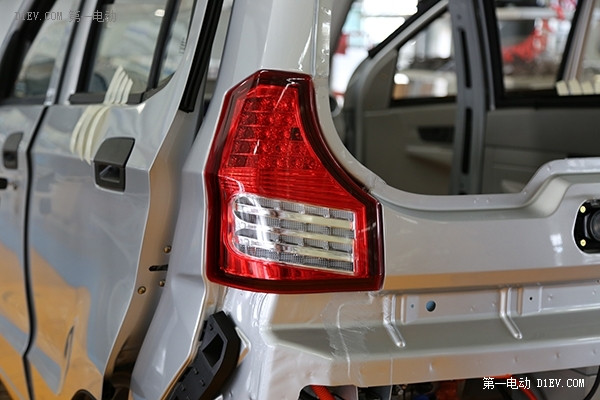

A260尾燈全部采用LED材質，雖然面積不大，但是視覺效果不錯。

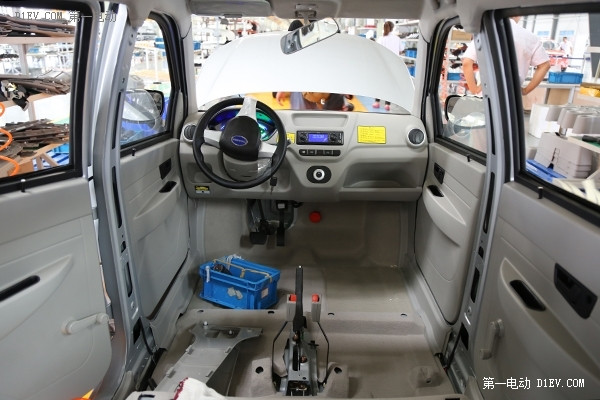

內飾組裝基本完成，只差座椅了。

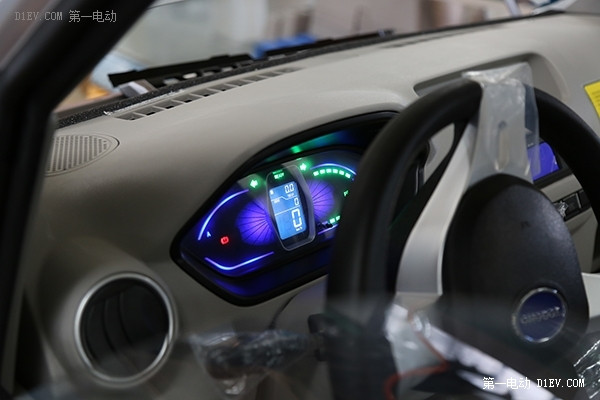

全液晶儀表，比較高大上的配置。

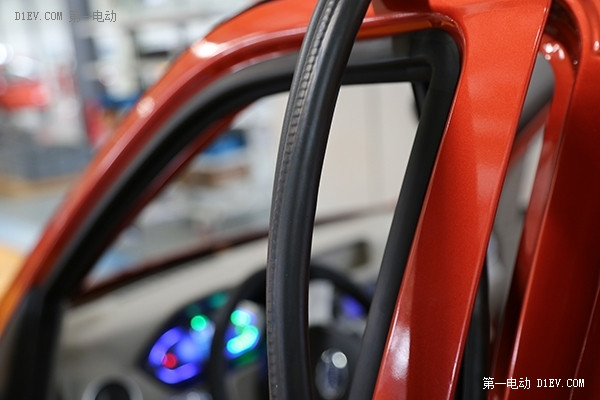

全車所有車門均安裝有上圖中的密封條，隔音降噪效果出眾。

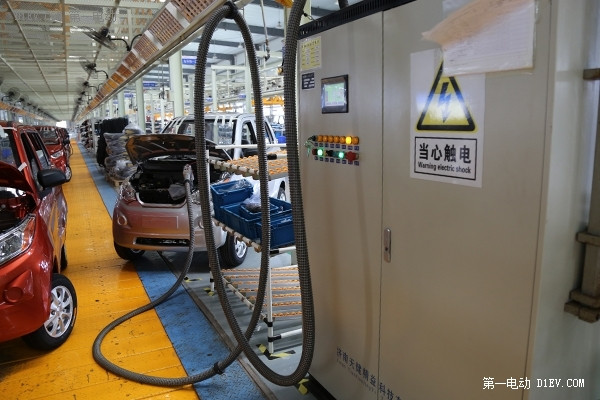

裝配線的最后一步——加注油液，包括剎車油、玻璃水等。

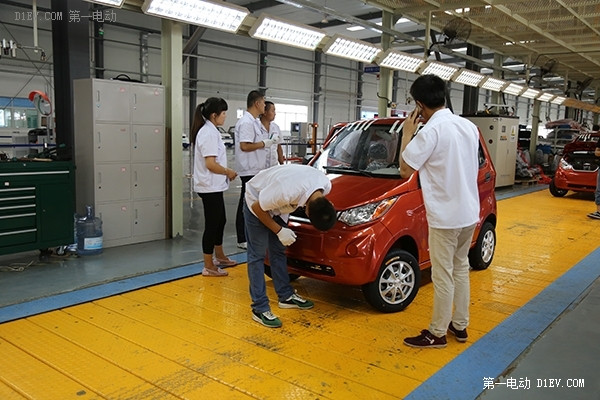

生產相關負責人正在檢查工作，對裝配后的車型仔細查看，保證交付車輛的合格品質。

[page]

檢測線

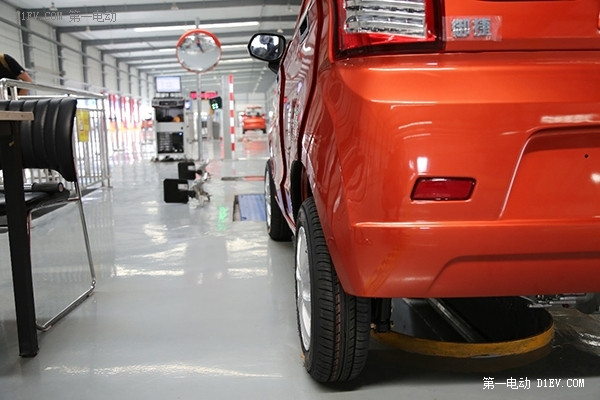

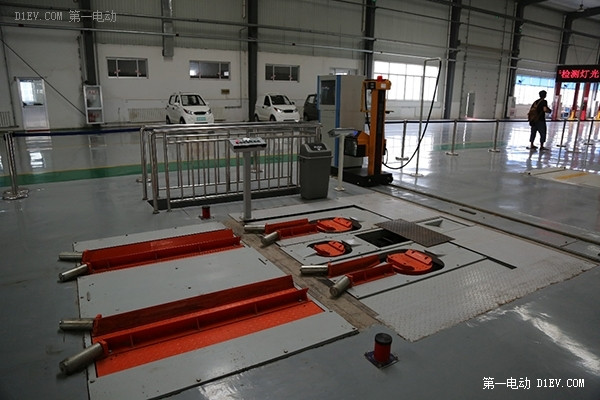

檢測線的設置與傳統汽車一樣，首先是車輛四輪定位。

接著是燈光檢測，高低、亮度等均要達到上路標準。

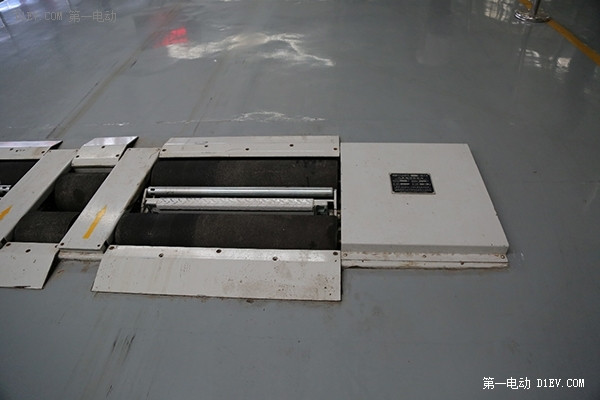

制動力檢測，確保制動系統的正常出力。

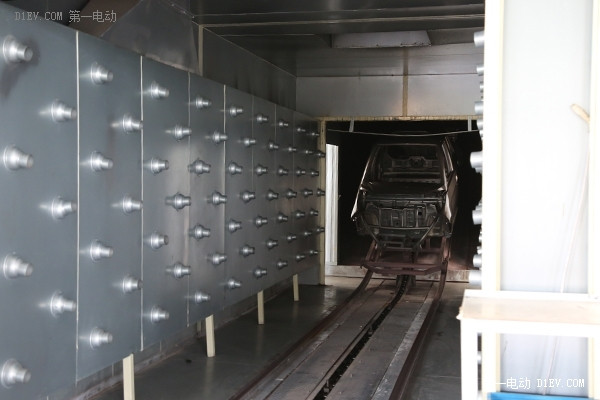

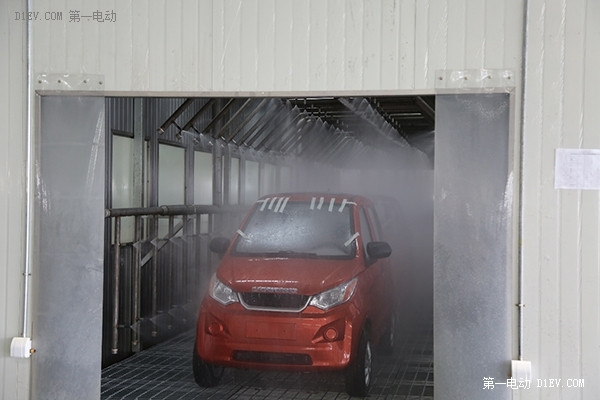

淋雨檢測當然也是必不可少的項目。

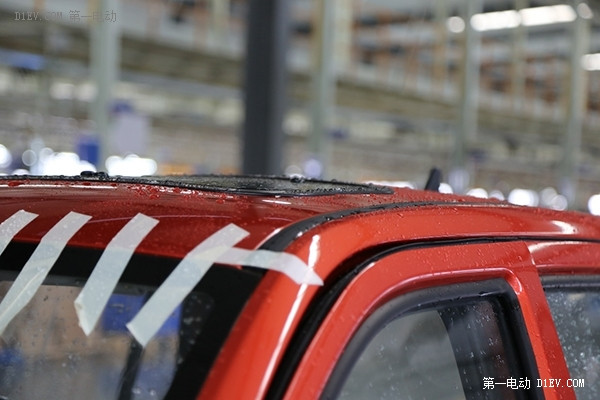

經過高壓淋雨檢測的車身。

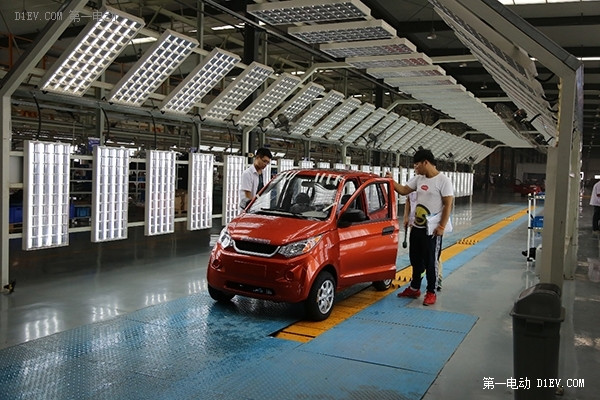

所有檢測完成后，會有最后一道的外觀檢驗，并檢查車輛的各個功能，確?？梢哉Ｊ褂?。

編輯總結：御捷目前擁有清河和齊河兩大生產基地，其在建產能，規模不遜于一些乘用車生產企業。且兩大基地均配有完善的產品研發團隊，規劃、建立完善電動技術研究院(包括汽車研究院、電子電器研究院、專用車研究院等)，清河基地主要負責生產E330，齊河基地主要生產A260。各基地定位和分工明確，研發和生產能力突出。

較早專注于電動汽車的定位，也使得企業有了足夠的純電動乘用車的研發基礎，特別是與電動汽車相關的整車控制系統、動力電池系統、整車集成和整車輕量化方面的核心技術儲備。此外御捷還與國外整車設計、核心部件研發企業的聯手，繼續提升產品性能和品質。在這樣的研發生產和營銷布局的基礎上，目前御捷馬新能源汽車公司的市場表現不俗，銷量可觀，尤其是外觀和品質都表現上佳的E330車型，獲得了不少消費者的青睞。
