硬件的詳細安全需求來自于TSR，系統架構及系統邊界HSI。

硬件系統功能安全設計

根據ISO 26262-8章節6.4.2 硬件安全需求規范應包括與安全相關的每一條硬件要求，包括以下：

a.   為控制要素硬件內部失效的安全機制的硬件安全要求和相關屬性，這包括用來覆蓋相關瞬態故障(例如，由于所使用的技術而產生的瞬態故障)的內部安全機制；

b.   為確保要素對外部失效容錯的硬件安全要求和安全機制的相關屬性。

c.    為符合其它要素的安全要求的硬件安全要求和安全機制的相關屬性；

d.   為探測內外部失效和發送失效信息的硬件安全要求及安全機制的相關屬性；及

e.   沒有定義安全機制的硬件安全要求。

硬件安全要求應按照ISO26262-8第6章和第9章的要求進行驗證，以提供證據證明。硬件設計可以硬件功能方塊圖開始，硬件方塊圖的所有的元素和內部接口應當展示出來。然后設計和驗證詳細的電路圖，最后通過演繹法（FTA）或者歸納法（FMEA）等方法來驗證硬件架構可能出現的故障。

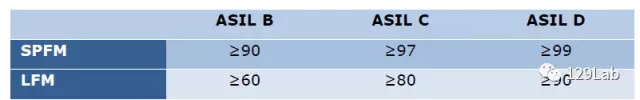

對系統設計來講最大的挑戰是滿足ISO26262硬件架構度量。針對ASIL C或D，ISO26262強烈推薦計算單失效和潛在失效概率。具體計算法見ISO26262-8附件。針對單點故障SPF (single-point faults),被稱為單點故障度量（single-pointfault metric -SPFM)，針對潛在失效故障，被稱為潛在故障度量（ latent-faultmetric-LFM）。對于每一個安全目標，由ISO26262要求的“潛伏故障度量”的定量目標值應基于下列參考目標值：

表1 SPFM和LFM推薦值

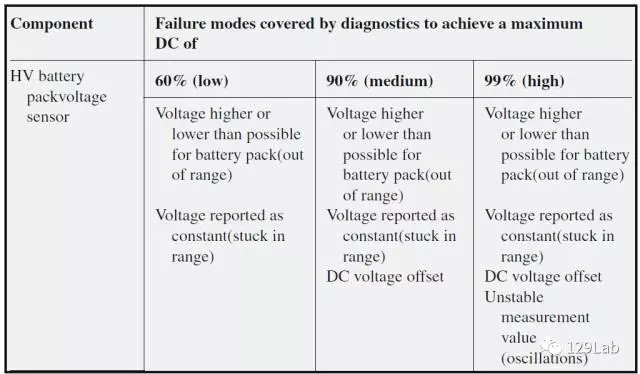

對BMS系統來講，電池包電壓傳感器是一個非常重要的傳感器，因此針對不同的ASIL等級需要分析電池包電壓傳感器不同的失效模式。下表是不同的ASIL級別所需要覆蓋到失效模式。

表2 電池包電壓傳感器常見失效模式及覆蓋度

ISO26262推薦用兩個可選的方法以評估違背安全目標的殘余風險是否足夠低。

兩個方法都評估由單點故障、殘余故障和可能的雙點故障導致的違背安全目標的殘余風險。如果顯示為與安全概念相關，也可考慮多點故障。在分析中，對殘余和雙點故障，將考慮安全機制的覆蓋率，并且，對雙點故障也將考慮暴露持續時間。

第一個方法包括使用概率的度量，即“隨機硬件失效概率度量”（probabilisticmetric for random hardware failures-PMHF），通過使用例如定量故障樹分析（FTA）或者（Failure Mode Effects and Diagnostic Analysis - FMEDA)及將此計算結果與目標值相比較的方法，評估是否違背所考慮的安全目標。

第二個方法包括獨立的評估每個殘余和單點故障，及每個雙點失效是否導致違背所考慮的安全目標。此分析方法也可被考慮為割集分析。推薦的隨機失效目標值如下表3。在文章[1]中選用第二種方法來驗證BMS均衡電路的隨機失效，單點失效等。

表3 隨機失效目標值

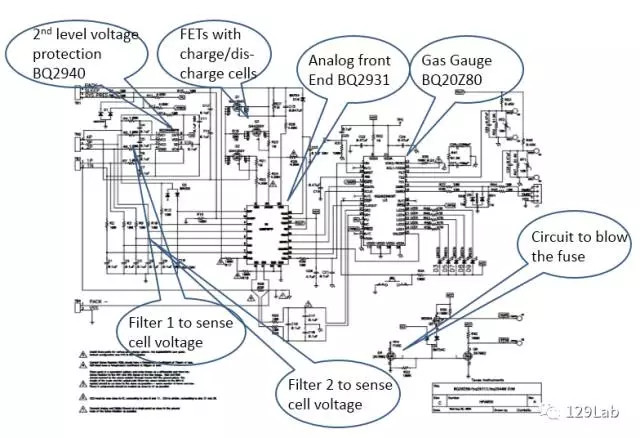

在前面幾章分析過從HARA分析得到Safe Goal，從Safe Goal推導出FSR，從FSR推導出TSR。并以BMS的過充作為例子進行了詳細的介紹。文章[1]選取了TI公司的BQ20Z80芯片，監控四個cell電壓，管理均衡。圖1是電路原圖（表示看不清，可以看參考文獻[2]的高清大圖），該電路的核心元器件是ICBQ20Z80，BQ2940是過充二級保護芯片。文章針對過充保護功能，選擇方法2展開對安全目標-“Battery overcharging shallbe prevented ”的隨機失效失效評估。該方法不僅考慮到錯誤發生的可能性同時還考慮到安全機制的有效性。文章評估了芯片BQ2940及采樣芯片BQ2931。

圖1 電芯電壓采樣均衡架構圖

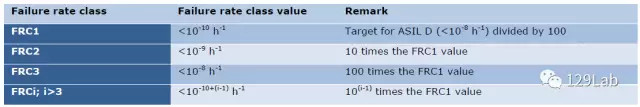

ISO 26262標準中引入了失效率等級。硬件元器件失效率的失效率等級評級應按如下確定：

a.   失效率等級1 對應的失效率應少于ASILD 的目標除以100（見表3）

b.   失效率等級2 對應的失效率應少于或等于10倍的失效率等級1 對應的失效率（見表4）

表4 失效率等級

如果單點失效違背ASILC的安全目標，那個對應的合適的失效率等級為FRC 1或者有其他額外測量的FRC2

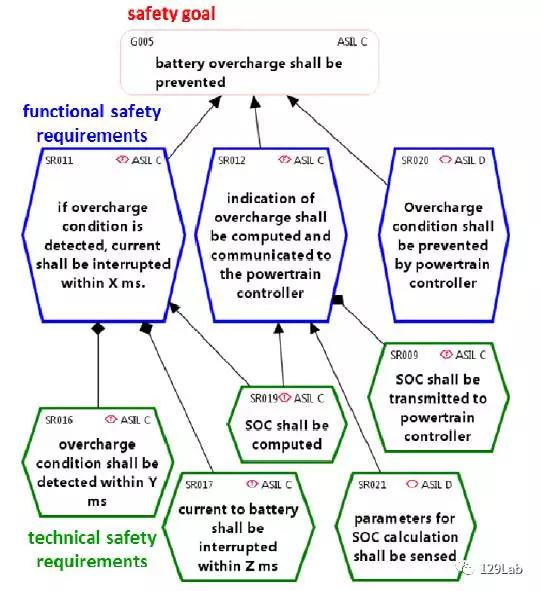

采樣均衡電路的失效可能會導致電芯過充，進一步引起熱失控。因此根據SafetyGoal推導出的安全要求如圖2。

圖2 功能安全要求

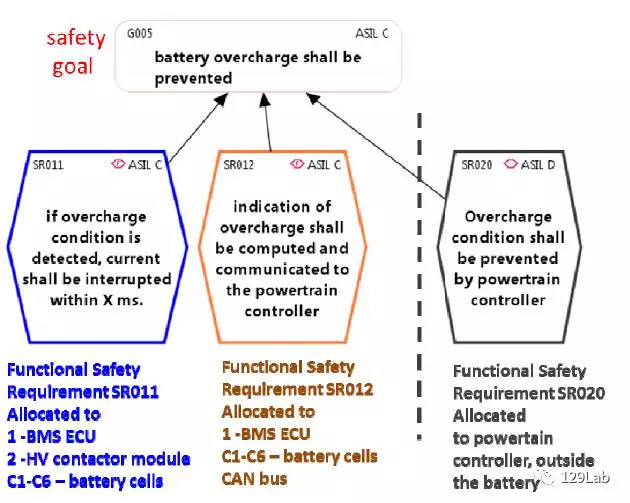

根據FSR可以推導出TSR，TSR見圖3

圖3 技術安全要求

這是安全目標所導出想系統的TSR，需要從中分離出單獨跟硬件相關的或者和軟件硬件都相關的TSR，因此硬件的TSR為：

·        Overcharge condition shall be detectedwithin Y ms and,

·        Current to the battery shall beinterrupted within Z ms.

·        根據上面的分析有兩條TSR分配給了硬件系統。在文檔[1]中歸納總結了安全目標的安全機制，見表5：

表5 分配給硬件的過充保護安全機制

·        實施安全機制中需要用到的硬件元器件預估失效率(failurein time- FIT)。用于確定硬件元器件失效率和失效模式分布的業界公認的來源包括IEC/TR62380, IEC 61709, MIL HDBK 217 F notice 2, RIAC HDBK 217 Plus, UTE C80-811,NPRD 95, EN 50129:2003, Annex C, IEC 2061:2005, Annex D, RIAC FMD97 和 MIL HDBK 338。文章[1]中選取數據庫MILHDBK 217和芯片供應商所提供的數據來評估安全機制。

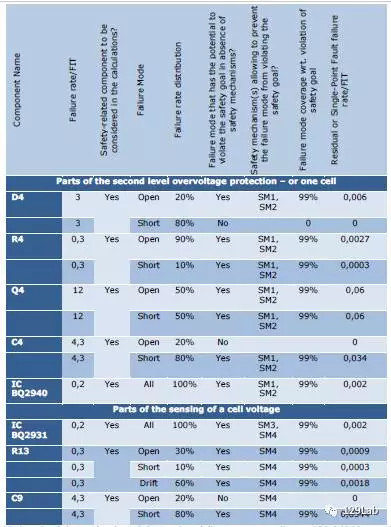

·        文章[1]中采用AFEBQ2931（TI）作為過充二級保護芯片，表是對過充保護的安全機制的評估。從下表格可以看出，安全目標的失效模式覆蓋率為99%，針對不同的與之安全相關的部件。

表6 安全機制評估

·        一旦完成硬件架構的設計和樣件設計，與之對應的不同的元素，系統集成測試也應該定義好。在ISO26262-8中，針對不同的ASIL等級推薦了不同的測試方法。

參考文檔

[1] Gerhard Hofmann, Prof. Georg Scharfenberg: Random Hardware failure complianceof a cell balancing circuit with the requirements of automotive functionalsafety

[2] Cell Balancing Using the bq20zxx

[3] 道路車輛 功能安全 第5部分：產品開發：硬件層面
