蓋世汽車訊 3月2日，意法半導體（STMicroelectronics）宣布將增加汽車車身電子設備與L99DZ200G門區系統IC的集成度，可實現單芯片前驅動后設置管理前門窗、后視鏡和大燈以及后窗升降裝置。該豐富的功能集可實現更低的系統靜態電流、更高可靠性、更少材料清單、更短開發時間，且組裝更快。

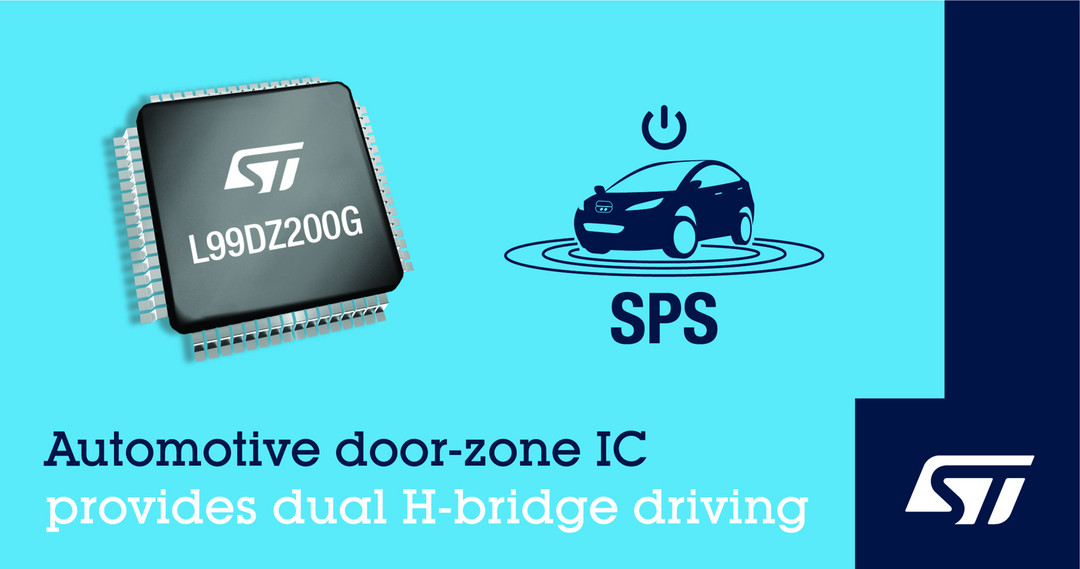

（圖片來源：意法半導體）

該L99DZ200G包含兩個H橋柵極驅動器、一個用于控制后視鏡加熱的外部MOSFET柵極驅動器、一個用于電致變色鏡調光的控制塊和高端驅動器，以及五個LED高端驅動器。其中三個高端驅動器可在恒流模式下運行，為具有高輸入電容的照明模塊供電，另外兩個高邊驅動器用于控制普通LED。

憑借其兩個H橋驅動器，該L99DZ200G可同時控制兩個主軸電機，并處理一個額外的確保電機以關閉電動后擋板或后備箱。兩個驅動器都可在發生器模式下運行，如果在電源軌中檢測到過壓，則兩個低端MOSFE會同時被激活以保護器件。

此外，該L99DZ200G還提供電源管理，帶有兩個用于主機微控制器和外圍設備的5V低壓差穩壓器。用于控制和通信的連接包括LIN 2.2a（SAEJ2602、SAE J2962-1）收發器、高速CAN（HS-CAN、ISO 11898-2:2003 /-5:2007、SAE J2284、SAE J2962-2）收發器，以及SPI 4.0接口。

診斷和保護功能包括溫度監控和熱保護、用于拉低外部高側MOSFET柵極的專用故障保護模塊，以及所有輸出的開路負載和過流檢測。每個高端通道都會有一個電流監控器輸出引腳。發生故障后，過流恢復和熱失效允許操作以自動運行。此外還有電池反接保護和系統安全功能，包括可配置窗口監控（watchdog）和可編程復位發生器。
