蓋世汽車訊 據外媒報道，南京大學研究人員設計出一種新型緊湊型攝像頭，通過使用一系列超透鏡（用于操縱光線的平坦納米圖案表面），可獲取高質量的廣角圖像。此前，高質量廣角圖像通常需要笨重鏡頭才能獲得，但研究人員可采用創新方法將廣角攝像頭整合到智能手機、汽車或無人機等便攜式成像設備中。

圖片來源：期刊Optica

中國南京大學教授李濤及其同事在期刊Optica上報告其新型超薄攝像頭。該全新攝像頭厚度只有0.3厘米，可以在超過120度的視角下拍攝清晰的場景圖像。

廣角成像可以很好地捕獲大量信息，從而創建超高質量圖像。對于自動駕駛和基于無人機的監控等機器視覺應用，廣角成像還可以提高性能和安全性，例如在車輛倒車時顯示盲區障礙物。

李濤教授表示：“為了打造一款極其緊湊的廣角攝像頭，我們使用了一系列超鏡頭，每個鏡頭都可以捕捉廣角場景的某些部分，然后將圖像拼接在一起以創建廣角圖像，而不會降低圖像質量?！?/p>

縮小廣角鏡頭

廣角成像通常使用魚眼復合鏡頭或其他類型的多層鏡頭來完成。盡管研究人員之前曾嘗試使用超透鏡來制造廣角攝像頭，但獲得的圖像往往質量差或具有其他缺點。

而南京大學研究人員使用了一系列超透鏡，每一個都經過精心設計，可以聚焦不同范圍的照明角度。因此每個鏡頭都可以清晰地成像廣角物體或場景的一部分，然后通過計算將每個圖像中最清晰的部分拼接在一起以創建最終圖像。

李濤教授還表示：“由于超表面的靈活設計，每個鏡頭的聚焦和成像性能都可以獨立優化。因此，拼接后可產生高質量的最終廣角圖像。此外，陣列可以僅使用一層材料制造，以降低成本?！?/p>

平面鏡片可看到更多

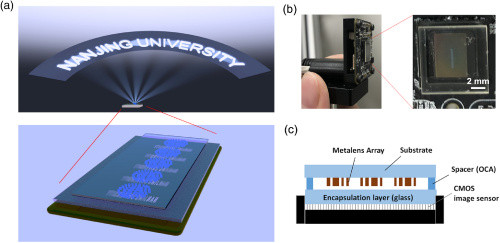

為了演示這種新方法，研究人員使用納米制造技術創建了一個超透鏡陣列并將其直接安裝到CMOS傳感器上，從而創建了一個尺寸約為1 cm × 1 cm × 0.3 cm的平面攝像頭。然后，研究人員使用該攝像頭拍攝了一個廣角場景，且該場景是使用兩臺投影儀照亮攝像頭周圍15厘米距離的曲面屏幕。

為了進行對比，研究人員同時采用基于單一傳統元透鏡的攝像頭和新型平面攝像頭對投影在曲面屏幕上的“南京大學”字樣進行成像。平面攝像頭產生的圖像可以清晰地顯示每個字母，并且具有大于120°的視角，是基于傳統元透鏡的攝像頭的三倍以上。

研究人員指出，這項研究中展示的平面攝像頭使用的單個超透鏡的直徑僅為0.3 毫米。他們計劃將直徑擴大至1到5毫米，以提高攝像頭的成像質量。優化后，該陣列可以量產，從而降低每個設備的成本。
