蓋世汽車訊 據外媒報道，美國專利商標局（U.S. Patent and Trademark Office）授予了蘋果公司一項泰坦項目專利，名為“帶繞線定子和端匝冷卻的電機”。

泰坦項目概念圖 圖片來源：patentlyapple.com

蘋果在其專利背景中指出，電機設計通常包括定子和轉子。其中定子是固定在外殼中的環形結構，而轉子沿軸線定位在定子內并且相對于外殼得到支撐，從而能夠相對于定子旋轉。在一些電機設計中，永磁體連接到轉子，繞組連接到定子。相繞組通電產生的磁場與永磁體的相互作用會引起轉子相對于定子旋轉，而繞組被通電以響應此旋轉。下面使用的是繞組

該定子繞組可以是線繞型或棒繞型。線繞型繞組包括纏繞在定子的定子齒周圍，并設置在定子槽內的導體束。棒繞型繞組包括剛性棒，通常由銅形成，布置在定子的槽內。兩種類型的繞組都包括端匝，端匝是位于定子端部的繞組部分，用于互連位于不同槽中的繞組部分。

該蘋果專利電機包括一個定義插槽的定子主體。繞組條各自設置在由定子主體限定的一個槽中。端匝環具有上環表面和下環表面，并且包括布置成圓形陣列的匯流條。每個匯流條具有連接到一個繞組條的第一端部和連接到該繞組條的第二端部。第一端部具有限定下環表面的一部分的下桿表面。第二端部具有限定上環表面的一部分的上桿表面。冷卻結構設置成與上環表面或下環表面中的至少一個具有導熱關系，用于從端部轉向環接收熱量。

公開實例的另一方面是包括限定槽定子主體的電機。該電機還包括繞組條，每個繞組條設置在由定子主體限定的一個槽中。端匝組件具有上表面和下表面，并連接到繞組條。冷卻結構具有與端匝組件的下表面處于熱傳導關系的第一部分，和與端匝組件的上表面處于熱傳導關系的第二部分。

公開實例的另一方面是一種三相電機，包括限定槽的定子本體、具有以圓形陣列布置的匯流條的上下端匝組件，以及繞組條。這些繞組條各自設置在由定子主體限定的槽中。繞組條呈直線，且每個都從上端匝組件的一條匯流條延伸到下端匝組件的一條匯流條。

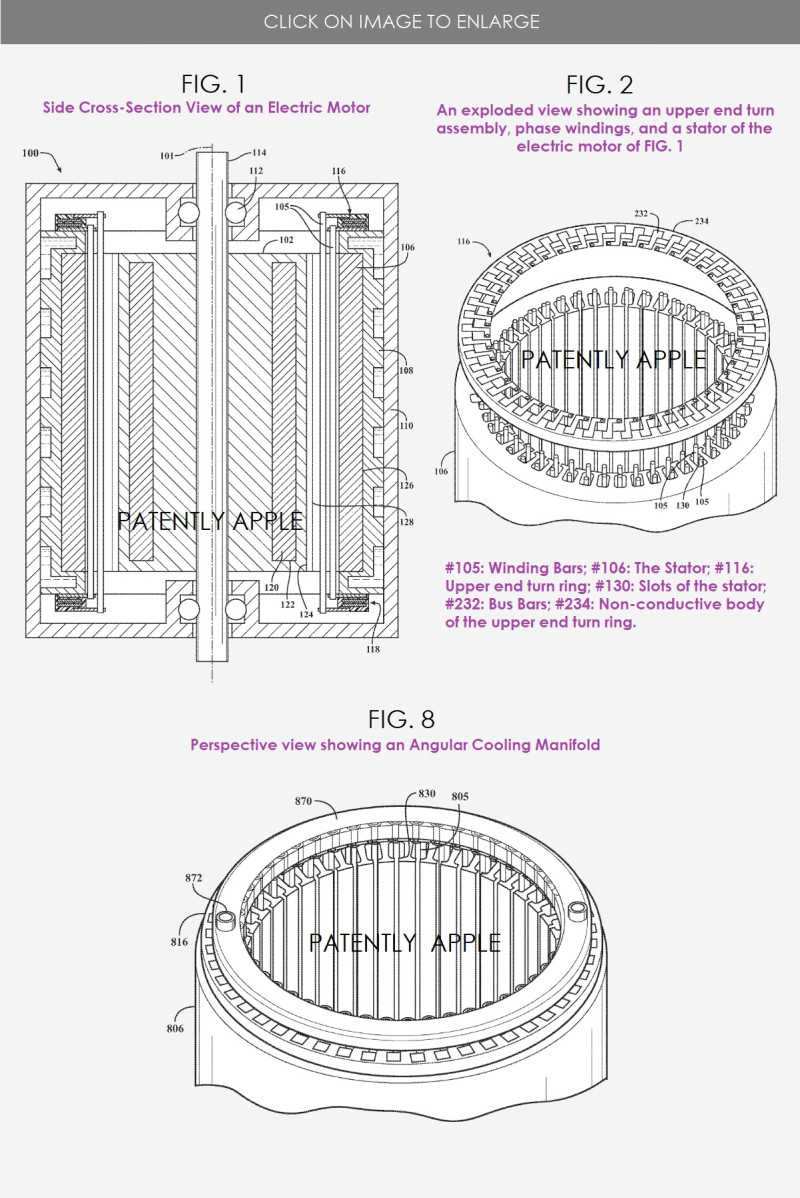

下圖1是電機的側剖視圖；圖2是圖1電機的上端匝組件、相繞組和定子的分解圖。圖8是表示環狀冷卻歧管的立體圖。

圖片來源： patentlyapple.com
