混合動力車(HEV)及純電動汽車(EV)等電動車輛不僅燃效高，而且行駛聲音小。但由于行駛聲音小，行人很難察覺到車輛靠近，因此存在在人來人往的道路上引發事故的概率較高的問題。東京大學的研究小組開發出了用一部智能手機來解決該問題的技術，并在2014年7月舉行的“泛在計算研究會第43屆研究會”上發表了演講(圖1)注1)。這項技術可通過與眼鏡式及手表式可穿戴設備聯動來發揮作用。

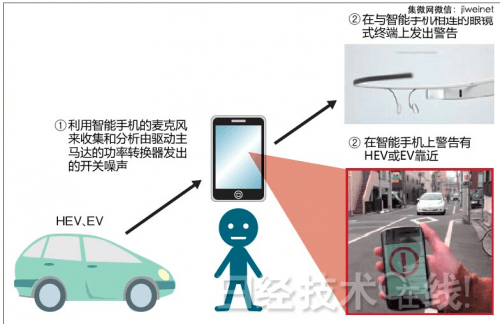

圖1 利用開關噪聲來檢測有無電動車輛靠近

東京大學的研究小組開發出了一種系統，可利用智能手機的麥克風來收集HEV、EV等電動車輛的功率轉換器發出的開關噪聲，從而提醒用戶有車輛靠近。(上圖來自谷歌，下圖來自東京大學)

注1)演講題目和論文名稱為“利用智能手機來檢測有無純電動汽車或混合動力車靠近的方法”。這是東京大學研究生院信息理工學系研究科電子信息專業的教授淺見徹與副教授川原圭博的研究室開發出來的成果。主要研究者是該研究室的高木雅和藤本浩介。

把目光投向開關噪聲

在日本市場銷售的HEV及EV均安裝了向周圍發出電子聲音來通知行人有車輛靠近的設備。不過，這種方法存在的問題是，會損害車輛好不容易才實現的靜音性，而且駕駛員必須開啟這項功能才能發揮作用。盡管車輛和行人相互傳遞位置信息的人車間通信系統也在開發之中，但這種系統構建起來既費時又費力。

于是，東京大學的研究小組將目光投向了HEV及EV的驅動馬達在起動時產生的開關噪聲。驅動馬達的逆變器及轉換器等電力轉換器經常以5kHz或10kHz的頻率來開關IGBT，在該頻帶以及為其整數倍的15kHz頻帶、20kHz頻帶，容易產生開關噪聲。電力轉換器中的開關動作會使磁場發生變化，使馬達外殼產生振動，從而發出噪聲。市銷車的行駛聲音測量結果顯示，HEV(普銳斯PHV)在5kHz附近達到峰值，EV(LEAF)在10kHz和20kHz附近達到峰值。

利用出現峰值的三個頻帶

此次的檢測技術根據預先用iPod touch錄制的HEV和EV的行駛聲音，按照以下步驟構建了用來檢測車輛靠近的決策樹。(1)以48kHz的頻率對錄音數據進行采樣，為了便于進行FFT，將其分成同等的3.2768萬份樣本(每份為0.683秒)，并把每份定義為1幀。(2)對各幀的波形數據實施FFT，獲得頻譜。(3)針對5kHz、10kHz、20kHz附近的三個頻帶，各設定16個區段。(4)計算出各區段的最大音量和平均音量，再利用所有頻帶的平均音量對各區段進行正規化。(5)對上一步獲得的96維(3×16×2)特征向量賦予含有車型及車速信息的正確答案標簽。(6)利用該正確答案標簽，以名為“J48”的算法編制決策樹。采用J48決策樹的原因是，原理簡單、精度高，借助智能手機等便攜設備的運算能力就能進行判斷。

使用這種檢測技術時，要針對智能手機的麥克風收集的聲音數據，按照與上述(1)?(5)的步驟來獲得96維特征向量，并將這些向量放入J48決策樹中來判斷有無HEV/EV靠近(圖2)。實驗結果顯示，最晚可在電動車輛與行人達到最近距離之前約兩秒鐘，檢測出有車輛靠近(圖3)。

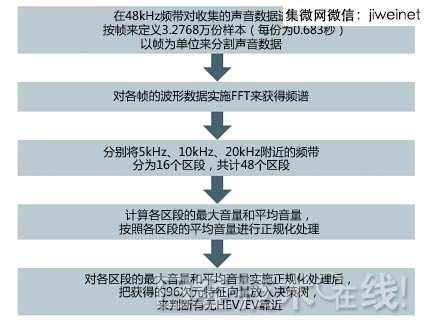

圖2 使用三個頻帶來檢測有無車輛靠近

電動車輛的電力轉換器的開關噪聲在5kHz、10kHz、20kHz附近達到峰值。因此，此次的技術利用這三個頻帶的最大音量和平均音量，來判斷有無電動車輛靠近。

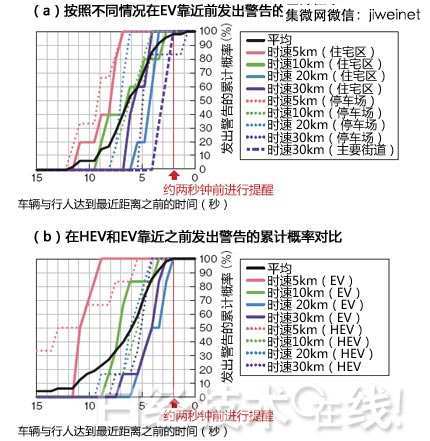

圖3 可在約兩秒前發出警告

使用同一輛EV，在住宅區、停車場及主要街道等環境聲音不同的三個地方進行了實驗，實驗結果顯示，在環境聲音較小的住宅區可最早檢測出有車輛靠近并發出警告。另外，還比較了在停車場檢測HEV和EV并發出警告時間，發現二者差別不大。最晚均可在約兩秒前發出有車輛靠近的警告。

將這種檢測算法作為安卓應用安裝到Nexus 4上進行測試后發現，可以在EV與行人達到最近距離之前4秒鐘檢測到車輛。而且，東京大學還試制出了在谷歌眼鏡上顯示警告的系統，并在車輛與行人達到最近距離之前檢測出有車輛靠近。除了眼鏡式終端之外，手表式終端也可采用此次的技術來提醒行人有車輛靠近。
