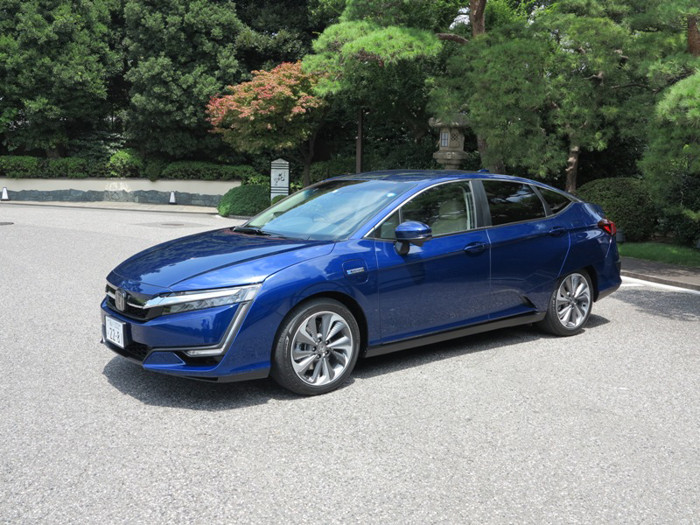

本田汽車公司今年推出的2018款Clarity插電式混合動力車（PHEV），其電池組配備了液冷散熱系統，這是該公司首次采用液冷散熱系統，因?yàn)楸咎铿F(xiàn)有的混合動力車（HEVs）以及插電式混合動力車的電池組采用都是風冷散熱系統。

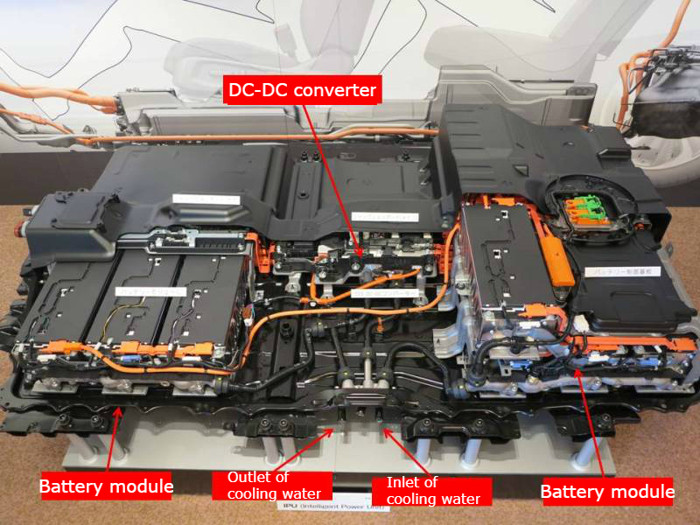

該Clarity插電式混合動力車的IPU（智能動力單元）由鋰離子（Li-ion）電池組、直流-直流轉換器（DC-DC converter）以及ECU（電控單元）組成，用于控制車身地板底下的電池。本田將電池容量增加至17.0千瓦時（kWh），以增加電動汽車的續航里程，而本田Accord插電式混合動力車的電池容量為6.7千瓦時。

此外，本田還將電池的能量密度（Wh/L）和能量輸出密度分別增加了110%和40%。因此，電池組的熱量也隨之增高。如果使用風冷散熱系統解決熱量問題，則必須在電池之間設置空氣通道，從而會增加電池組的體積，還會很難確保有足夠的內部空間，舒適地容納5個成人。因此，本田電池組開始采用液冷散熱系統，散熱效果比風冷散熱系統高約250%，可有效冷卻電池組。

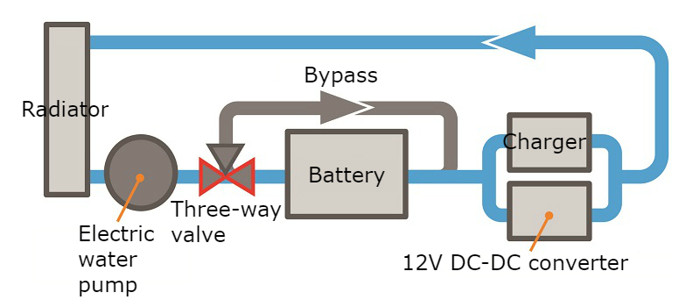

具體來說，Clarity插電式混合動力車的前格柵內部安裝了特殊的散熱器，而且電子水泵給位于電池組下方的水箱供應冷卻液。之后，此冷卻液用來冷卻DC-DC轉換器，充電器等等。當電池組不需冷卻時（如，電池使用外部電源進行充電時），三通閥會將冷卻液送往旁路。利用此機制，包括電池組在內的整個IPU都可有效散熱。
