全球知名半導體制造商ROHM（總部位于日本京都市）面向車載引擎控制單元和FA設備的異常檢測系統等需要在惡劣環境下進行高速感測的車載和工業設備，開發出具備超強抗EMI性能*1（以下簡稱“抗干擾性能”）的軌到軌輸入輸出*2高速CMOS運算放大器*3 “BD87581YG-C（單通道產品）”和“BD87582YFVM-C（雙通道產品）”。

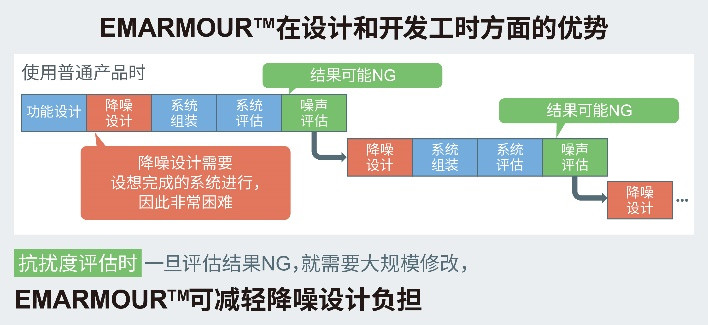

近年來，隨著用于電動汽車和ADAS中的汽車電子系統的電子化和高密度化日益加速，噪聲環境也變得越來越嚴峻。通常，在汽車開發中，難以對電路板和系統單體做噪聲評估，一般需要組裝后再進行評估，但一旦評估結果NG，就需要大規模修改，因此降噪設計一直是一個重大課題。

為了應對這一挑戰，ROHM充分利用自有的垂直統合型生產體制和模擬設計技術優勢，從2017年開始開發EMARMOUR?系列，該系列的產品具有非常出色的抗干擾性能，有助于減輕降噪設計負擔，在車載和工業設備市場獲得了高度好評。

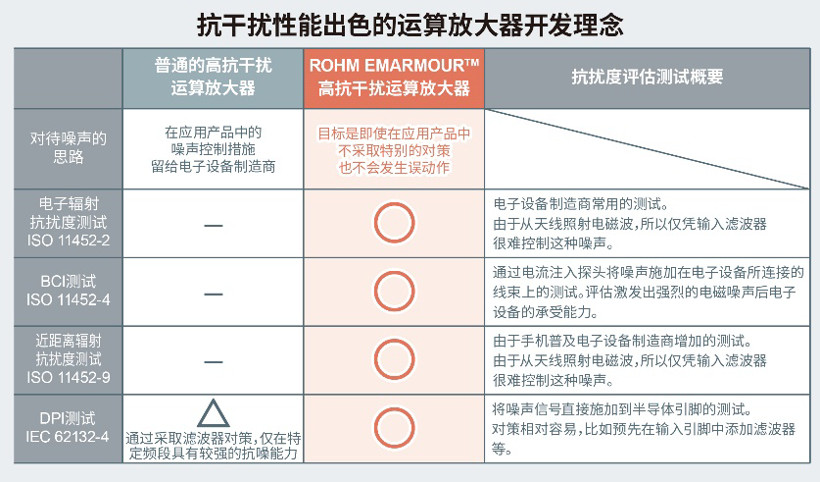

以出色的抗干擾性能著稱的EMARMOUR?系列的開發初衷，是為了在應用產品中無需采取特別措施也可防止產品因噪聲干擾而誤動作。其中，此次的新產品在國際通行的4種抗擾度評估測試中均實現超強性能。例如，在汽車制造商實施的“電子輻射抗擾度測試 ISO 11452-2”中，普通產品的輸出電壓在整個噪聲頻段內波動達到±300mV以上，而新產品的輸出電壓波動僅在±10mV以內（僅為普通產品的1/30）。因此，將新產品配置在傳感器等部件的后段時，利用CMOS元件結構可實現快速且精準的信號放大而完全不受外部噪聲的影響，因此在包括以各種異常檢測系統為首的廣泛應用中，非常有助于減少設計工時并提高系統的可靠性。

新產品已于2021年5月開始暫以月產100萬個（樣品價格 300日元/件，不含稅）的規模投入量產。此外，“ROHM Real Model*4”是一種高精度的SPICE模型，通過該模型得到的電氣特性和溫度特性仿真值與實際IC的值完全一致，以防止實際試制后的返工，客戶可在ROHM官網上進行驗證。

今后，ROHM將會繼續擴大新產品陣容，并且還會將高抗干擾技術應用到電源IC等產品中，為進一步減少各種應用的設計工時和提高應用的可靠性貢獻力量。

＜什么是EMARMOUR?？＞

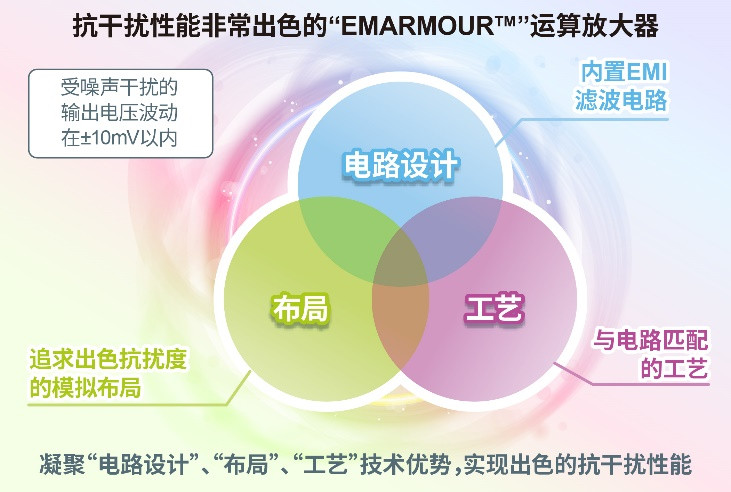

“EMARMOUR”是ROHM產品的品牌名，該品牌產品融合了ROHM的“電路設計技術”、“布局技術”、“工藝技術”優勢開發而成，僅用于在ISO 11452-2國際抗擾度評估測試中，在整個噪聲頻段輸出電壓波動都非常小的抗干擾性能出色的產品。由于抗干擾性能非常出色，有助于解決系統開發過程中的噪聲干擾問題，因而可減少設計工時并提高系統的可靠性。

＜新產品特點＞

1．在4種國際抗擾度評估測試中均實現非常出色的抗干擾性能，可減輕降噪設計負擔

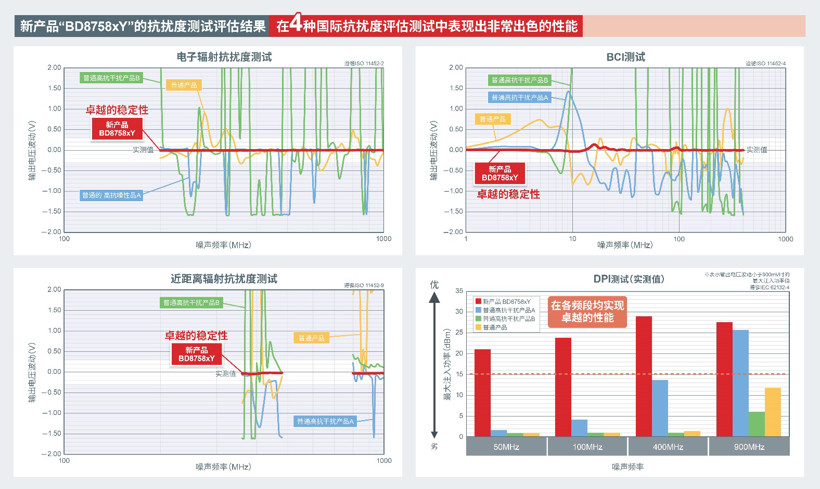

新產品作為EMARMOUR?的運算放大器系列產品，在ROHM的電波暗室中實施了“電子輻射抗擾度測試 ISO 11452-2”、“BCI測試 ISO 11452-4”、“近距離輻射抗擾度測試 ISO 11452-9”、“DPI測試 IEC 62132-4”這四種國際通行的抗擾度評估測試，并在這四種測試中都表現出了非常出色的性能。

例如，在“電子輻射抗擾度測試 ISO 11452-2”中，相對于普通產品在整個噪聲頻段的輸出電壓波動±300mV以上，新產品僅為±10mV以內，實現了非常出色的抗干擾性能。由于無需針對各頻段噪聲采取降噪措施，不僅可以減少元器件數量（雙通道運算放大器與普通產品相比，RC濾波元器件共可減少10件），還可減輕在系統中發揮重要作用的傳感器等的降噪設計負擔，從而有助于減少應用的設計工時并提高應用的可靠性。

2．配備高精度仿真模型，可防止實際試制后返工

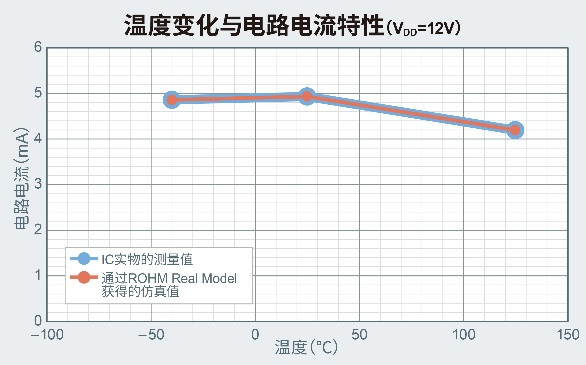

在新產品驗證用的仿真模型中，利用ROHM自有的建模技術，忠實地再現了實際IC的電氣特性和溫度特性，成功地使仿真值與IC實物的值完全一致。ROHM提供這種高精度SPICE模型“ROHM Real Model”，通過可靠的驗證，可有效防止實際試制后的返工等情況發生，有助于提高應用產品的開發效率。這種SPICE模型可在ROHM官網搜索產品型號“BD8758xYx-C”或者通過以下鏈接查看。

https://www.rohm.com.cn/products/amplifiers-and-linear/operational-amplifiers/standard/emi-automotive-input-output-rail-to-rail

＜應用示例＞

■ EV/HEV車載逆變器、引擎控制單元、eCall（車輛緊急呼叫系統）、汽車導航系統、汽車空調

■ 工業設備（FA設備）、計量儀器、測量設備、伺服系統、各種傳感器系統

等對電子電路降噪要求高的各類車載和工業設備。

＜車載用EMARMOUR?運算放大器/比較器系列的產品陣容＞

該系列支持汽車電子產品可靠性標準“AEC-Q100”，實現了高可靠性，用戶可以放心地替換有噪聲干擾問題的現有產品。

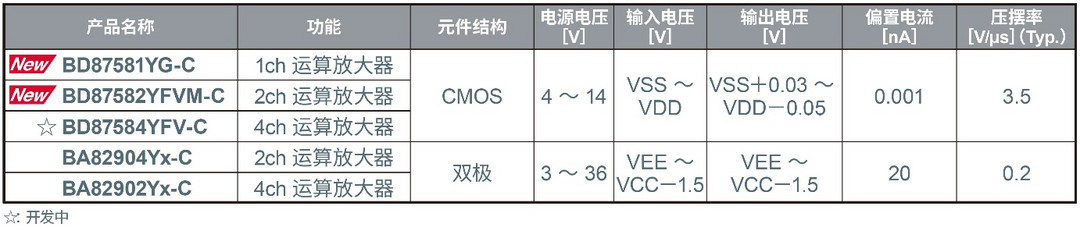

● 運算放大器

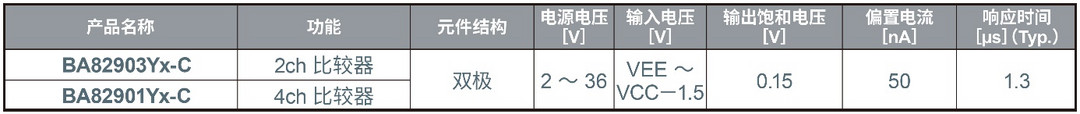

● 比較器

如欲了解上述以外的EMARMOUR?系列產品陣容，請參閱鏈接：https://www.rohm.com.cn/emarmour

＜電商銷售信息＞

對象產品：    軌到軌輸入輸出高速CMOS運算放大器“BD87581YG-C”“BD87582YFVM-C”

起售時間：    2021年4月起

電商平臺：    Ameya360和Sekorm

＜術語解說＞

*1)抗EMI（Electromagnetic Interference: 電磁干擾）性能

是表示對周圍產生的噪聲干擾的耐受性的指標。如果抗EMI性能較差，則當周圍產生噪聲干擾時，元器件或系統有可能產生誤動作，因此需要使用濾波器（電容器、電阻器等）和屏蔽（金屬板）來降低噪聲。

*2) 軌到軌輸入輸出

指在信號處理中可以在不受限制的電源電壓范圍內處理輸入信號和輸出信號。

*3) 運算放大器、比較器

運算放大器通過放大傳感器輸出信號等微小信號，使之達到微控制器等可識別的電壓電平。比較器可對傳感器的輸出信號等進行閾值判斷，并可輸出數字（High / Low）信號。

*4) ROHM Real Model

使用ROHM自有的建模技術，成功地使仿真值與實際IC的值完全一致的高精度仿真模型。

?“EMARMOUR?”是ROHM Co.,Ltd.的商標或注冊商標。
