使用CLX000和Wireshark進行CAN / OBD2數據串流傳輸具有以下優點：

2.1 快速逆向工程

CLX000可用作Wireshark中的“ CAN嗅探器 ”，用于執行快速反向工程，例如專有的CAN參數或OBD2 PID。

2.2 實時問題診斷

通過Wireshark中的實時數據流，可以對數據進行過濾和著色以快速放大特定模式然后進行快速診斷。

2.3 實時查看物理值

Wireshark支持對數據進行實時OBD2和DBC（例如J1939）解碼，從而簡化了對卡車和汽車等的實時分析。

2.4 通過圖像立即反饋

可以繪制物理值圖像，從而以圖形方式顯示速度/ RPM使其更容易查看物理值的變化。

3、CLX000 CAN / OBD2記錄器和接口

CLX000是一款低成本CAN總線數據記錄器和接口，具有強大的功能,主要有以下六個功能及特點：

3.1 即插即用

兩分鐘內完成配置，通過CAN連接器供電，自動檢測比特率。

3.2 獨立設備

將CAN數據記錄到8-32GB SD卡——無需PC

3.3 免費軟件

配置CLXOOO，記錄數據并轉化數據文件

3.4 實時傳播

在Wireshark中輕松串流式傳輸原始數據以及DBC轉換的CAN / OBD2數據

3.5 緊湊

小巧易攜帶（6.6 x 4.3 x 2.4 CM），重量<50g

3.6 低成本

CLX000的性價比高

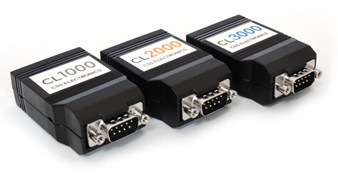

以下是CLX000的圖片：

4、示例：在Wireshark中串流式傳輸CAN / OBD2數據

下面將說明一下數據流是以什么形式呈現的：

4.1 串流傳輸原始CAN數據

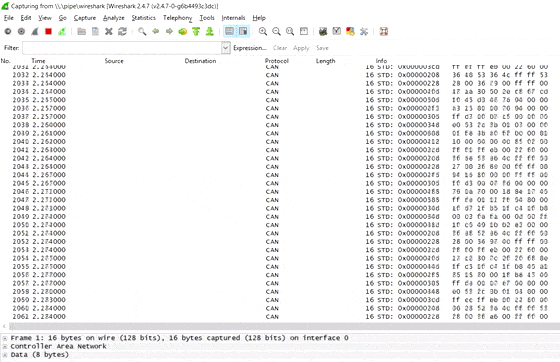

將CLX000連接到汽車，可以通過USB實時傳輸原始CAN數據，然后通過CANvas打開Wireshark，以查看原始輸入所顯示的CAN幀，其中包括時間戳（timestamp）、CAN ID和數據字節。

4.2 解碼OBD2數據

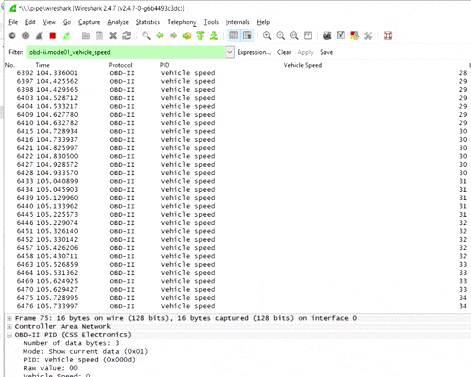

如果將CLX000設置為請求OBD2 PID，則可以在原始數據流中查看汽車OBD2 PID響應（通常是CAN ID 7E8）。通過右鍵單擊并選擇'Decode As / OBD-II’，則可以將原始的OBD2數據轉換為易于理解的格式，例如實時顯示車速。

5、8個實用的Wireshark功能

下面我們列出了使用CLX000和免費插件Wireshark中一些強大的可用功能：

5.1 加載CAN DBC文件

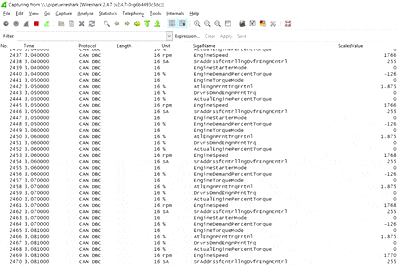

利用Wireshark插件，可以使用自己的DBC文件（包括支持J1939 DBC文件）實時轉換原始CAN數據。這是一項強大的功能，因?yàn)檫@將能夠使我們實時分析/繪制汽車，卡車，拖拉機或機器上的物理值。有關更多信息，可以參考Wireshark DBC轉換指南。

5.2 啟用“CAN live”跟蹤視圖

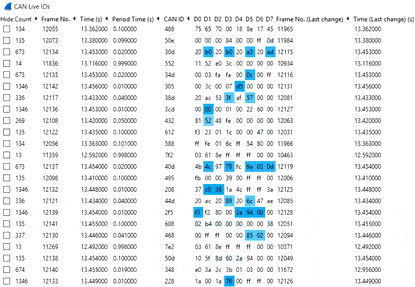

對于逆向工程和汽車黑客，Wireshark插件啟用了功能強大的“ CAN Live”跟蹤視圖。這將為每個CAN ID顯示一行，并實時為每個ID的數據字節著色。它提供了一個極好的工具，可將CAN ID連接到物理事件，并識別專有CAN總線信號的位或者字節位置。有關更多信息，可以參考CAN總線嗅探器簡介。

5.3 自定義列

我們可以輕松調整Wireshark的列結構。要?jiǎng)h除列，只需右鍵單擊并單擊“Remove Columns”。要將數據字段添加為列，請?jiān)谠敿?xì)信息窗格中右鍵單擊它，然后選擇“Apply as Column”。這對于添加具有OBD2 / DBC物理值、最小值、最大值、名稱等的列十分有用，我們也可以將列重命名為“Column Preferences”。

5.4 繪制數據圖像

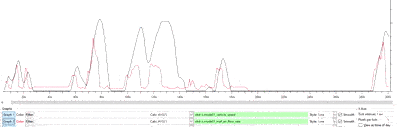

要以圖形方式實時繪制轉換后的OBD2數據，可以使用OBD2解碼數據并轉到“Statistics/IO Graph”，最多可以添加5個圖表。首先，在X軸下啟用“'View as time of day”。在Y軸下，將單位設置為“"Advanced...”。在計算字段中，選擇“ AVG（*）”，然后在右側的字段中輸入“ obd-ii.mode01_”，這樣會打開一個下拉列表，從中可以選擇各種模式和參數。選擇一個后，點擊“Graph”將其繪制。這也適用于以下情況：例如在J1939 DBC文件中，可以在其中實時繪制轉換后的CAN總線信號。

5.5 數據著色

還可以輕松添加條件格式。例如，如果需要快速發現串流中特定CAN報文或物理值，此時著色功能非常好用。通過右鍵單擊窗口中間部分的字段，可以將所有出現的事件涂成紅色，其中特定的CAN消息包含特定范圍的數據字節。如下圖所示，在OBD2數據中，當“Converted value”超過50 km / h時，可以將車速涂成黃色，而當超過60 km / h時，則將其涂成紅色。

5.6 添加過濾器

過濾器能夠更好的讓我們控制數據流。要添加過濾器，最快的方法是右鍵單擊詳細信息窗格中的數據字段，然后選擇“'Apply as Filter”。這將更新左上方的文本字段，接下來就可以編輯詳細信息以適合我們的需求。假設我們正在串流式傳輸OBD2的“requests”（ID 7DF）和“responses”（ID 7E8），并且只想看響應報文？只需在過濾器中寫入“ can.id == 0x000007e8”。它會變成綠色，表明它是有效的，可以單擊Enter，使用“Expression...”按鈕，當然還可以使用各種關系運算符構建更高級的過濾器。

5.7 以自定義格式導出數據

利用Wireshark，可以輕松地以各種自定義格式（包括* .CSV，*。TXT，*。JSON，*。PCAP，*。C，*。PS等）保存數據流。此外，可以將過濾器應用于數據，并且僅保存可見的選擇。

5.8 加載CLX000日志文件

使用該插件，可以加載以獨立模式（例如沒有PC的時候）記錄的CLX000日志文件。這讓我們可以使用CLX000日志文件上的所有Wireshark功能，包括OBD2 / DBC轉換。這個功能結合導出為自定義格式的功能也非常有用。
