廣州車展前夕，阿爾特汽車展臺發生起火事故，經調查為車輛調試人員操作不當引發了電氣短路。雖然只是車展的一段小插曲，但“這把火”無疑又燒起了人們對新能源汽車自燃的擔憂。

經過近幾年的發展，新能源汽車市場出現了許多關鍵詞：增長超過預期、自主品牌向上、出海成為趨勢……不過喜人態勢之下，卻是越來越引人關注的續航問題和起火風險，尤其后者被視為電動化時代的“流量密碼”——只要起火，品牌印象就先扎根了。

火勢現場視頻截圖

與燃油車火災不同，新能源汽車起火的主要原因在于電池部件老化、外部碰撞、氣溫過高、電池?zé)崾Э匾约案哓?fù)荷利用率。而當一項新產品新技術擺在人們眼前大力推廣時，所有隱患和風險都會被無限放大。

當然這并不意味著，車企可以對自燃事故的責任說“no”。如何避免此類事故的發生，降低消費者買車而止步新能源的可能性，并給予其更高安全感，對于汽車行業加快電動化轉型、社會層面普及新能源至關重要。

這里，就不得不提到電池管理系統（Battery Management System，BMS）。小到智能手機，大到電動汽車、航空航天等領域，只要有鋰離子電池的身影，一定少不了它。

動力電池背后的“軍師”

BMS有四項主要功能：計算充電狀態（SOC），計算電池健康狀態（SOH），實現電池電芯均衡以及保護電芯安全。

對于優化續航里程，延長電池壽命而言，BMS起到至關重要的作用。BMS通過計算SOC預測剩余可行駛里程，一定程度上能夠避免電池過充過放，進而帶來不良影響；而對SOH的計算可以預測電池剩余使用壽命。

不過，SOC無法直接測量，需要通過電池組端側電壓、充放電電流以及放電倍率等參數進行估算，對溫度傳感器、處理芯片都提出了較高要求。而這些參數也往往會受到電池老化、溫度等因素影響，使得估算出的SOC存在些許誤差；

SOH代表了電池容量、健康狀態等綜合指標，從數值上說是電池組的性能參數和最初標定參數的比值。與SOC估算方法相同的是，SOH也會受到個別因素的影響。要實現這兩個目標，BMS需得具備極高的精度。

而在電池均衡方面，BMS更像一位“協調官”。由于制造工藝的微小差異、使用過程中不一致的老化程度，電池電芯的電氣性能不盡相同。

舉個例子，當串聯電池系統中的電芯電荷量有高有低時，電芯A電量馬上就要充滿，電芯B只充到80%，如果繼續充電對于A來說便會過充，但B無疑會一直處于饑餓狀態。這個問題在放電電路中同樣存在。電芯A電量放到30%，電芯B馬上就要被放光電量，此時會觸發保護機制，導致整個電池系統不能繼續放電使用。

要么為每節電芯配置獨立的充電電路，否則隨著充放電循環次數增多，電池本身的不良影響會愈加凸顯。BMS通過平衡各電芯的電荷量，從整個電池組角度避免個別電芯過充過放。

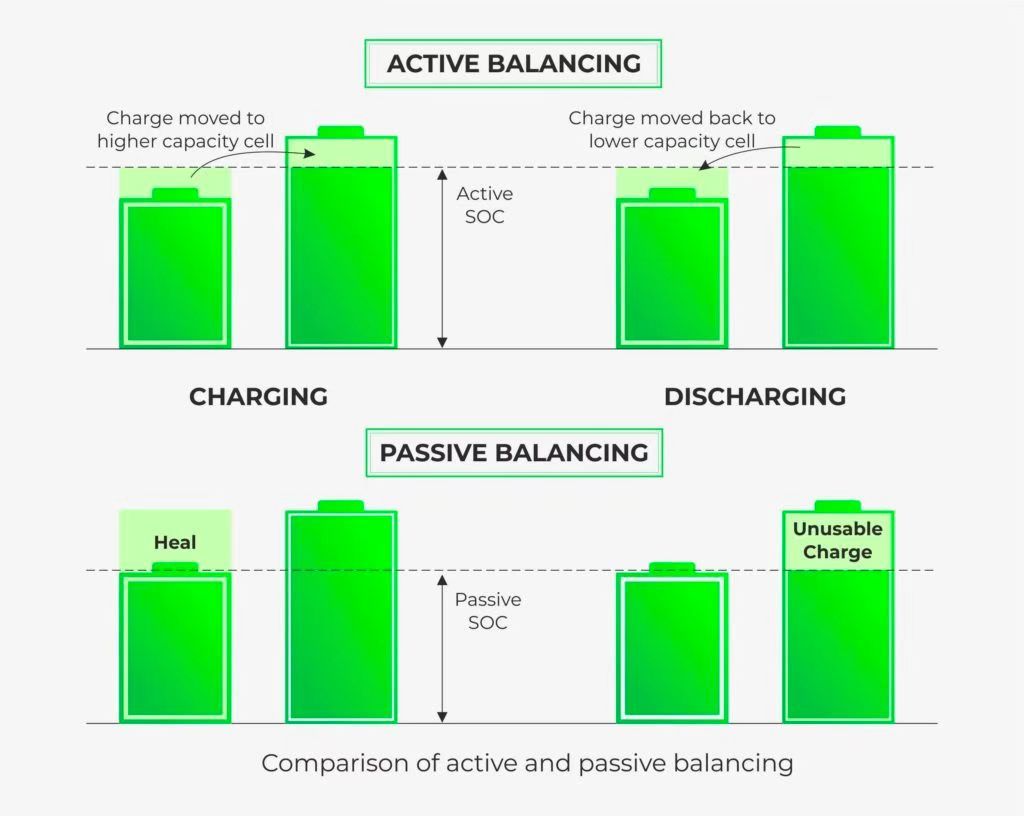

電池組主動均衡與被動均衡技術；圖片來源：ION Energy

最后一點，無論是三元電池還是磷酸鐵鋰電池，由于鋰的化學性質活潑，易與空氣結合發生氧化反應，內部采用的有機電解質又是易燃物，因而如果電池本身質量不過關，極易發生自燃，甚至爆炸。

鋰離子電池雖然應用廣泛，其本質卻不那么穩定，尤其循環穩定性依然是產業亟待解決的課題。BMS通過監測電池模塊，能夠確保每顆電芯都在安全工作范圍（SOA）內工作。

SOA由電壓、電流和溫度所決定，如果其中某個數值超出電芯生產商規定的安全閾值，就可能引發電池故障、熱失控等風險。因而一個好的BMS會主動采取行動，將系統導向安全狀態，切斷電池組接觸器。

最完美狀態下，BMS能夠確保電池組的安全工作，妥善管理電池充放電過程，從而提升續航里程和電動汽車的使用性能。與此同時，還能夠通過估算SOH、調節電池組溫度等方式延長電池使用壽命，降低整車生命周期的成本。

然而，傳統嵌入式BMS很難滿足上述需求，尤其在故障診斷和測量精度方面，仍和理想狀態存在差距。正因如此，BMS逐漸走向云端。

云控BMS才是真正救星？

48V輕混系統BMS參考設計；圖片來源：恩智浦

“一方面是來自O(shè)EM和車企的需求，采集存儲電池?cái)?shù)據不僅可以更好地進行電池管理，還可能會有一些其他用途。另一方面，一些國家和政府對于數據有相關的監管要求，比如在云端、在本地存儲數據有最低要求，或者在云端和車端存儲數據有最高標準。”

恩智浦半導體電池管理系統總監Andreas Schlapka認為，就像歐盟推出的“電池護照”概念一樣，云端BMS可能也會成為業界未來的一個標準實踐。

實際上，BMS上“云”與自動駕駛系統有著相似的發展邏輯，車端BMS系統專注于邊緣側的電池?cái)?shù)據采集，并儲存部分有用數據，而大量數據則會被上傳至云端，用以訓練算法模型，提升BMS的估算精度。不僅如此，云端數據還可以被用于電池故障診斷、充電策略優化等特性。

以恩智浦的高壓電池管理系統（HVBMS）為例，其在車端采集的電池?cái)?shù)據通過S32G GoldBox汽車網絡參考設計傳送到云端，并基于Electra Vehicles提供的 EVE-Ai? 360 度自適應控制技術，在云端生成電池組的數字孿生模型，也就是“云端電池”。

該模型可以做模擬、預測，同時由于具備實時更新能力，“云端電池”可以將新的算法和模型應用于車端BMS，實現更精準、更高效的計算目的，進而提升電池使用安全性能，改善電池健康狀態，以此延長電池使用壽命。

在Electra的云端算法支持下，恩智浦將電池健康狀態提升了足足12%，同時可以更加精確地計算電池充電情況。這帶來了兩個明顯好處，一來可以幫助用戶更準確了解電池使用情況，二來消費者在掌握了電池相關信息后，可以選擇快慢充或者是更加省電的駕駛模式。

不過這里面依然要考慮到數據所帶來的不確定性。通常數據的質量會最終決定BMS的準確性和所謂精度，而數據的質量又取決于上傳數據的頻繁性，包括數據上傳前在車端對數據的管理和預處理也是一個因素。

“數據上傳的頻率取決于OEM車廠和網絡的可用性，隨著4G、5G應用得更廣，理論上可以實現更加頻繁的數據更新?！睋?jù)Andreas Schlapka稱，有時用戶并非是上傳一臺車的電池?cái)?shù)據，而是要上傳整個車隊中搭載同一類型電池的數據。

這種情況下，就需要生成一個自適應的大數據模型，而恩智浦提供的云端BMS解決方案可以支持整個電動汽車車隊的管理。從14V低壓電池BMS，到48V輕混系統的BMS，再到PHEV、BEV需要的800V高壓BMS，恩智浦的產品線鋪陳開來，同時還能夠提供從模擬前端IC到MCU的完整芯片組。

在AI、云計算和大數據等技術的支持下，BMS正在突破傳統局限，朝著電動汽車時代該有的模樣生長。這里誕生出機遇，也充滿挑戰。
