隨著技術的快速發展和資本的持續涌入，新能源電動汽車汽車發展迅猛。作為電動汽車的配套基礎設施，充電樁處在風口，前景巨大。目前，國內充電樁數量與日俱增，隨著規模的快速擴張也帶來一系列的管理需求，主要包括：

1、充電樁分布散，車主難以找到充電樁;

2、充電時間長，車主等待時間長;

3、充電樁結構復雜，維護管理困難;

4、充電樁位置分布散，包括地下停車場，高速公路都可能需要大量充電樁，管理不便。

為幫助充電樁企業解決上述實際需求，順舟智能(835108)提出智能充電樁監控物聯網解決方案。

充電樁物聯網監控解決方案概述

順舟智能充電樁監控物聯網解決方案，借助zigbee(LoRa)、4G等無線技術，通過無線數傳模塊、采集模塊、智能網關等物聯網設備，實現充電樁定位、充電樁充放電控制、充電樁狀態監控、充電樁周邊環境監控、多充電樁統一管理等功能。

針對充電樁結構復雜的情況，順舟智能采用低功耗zigbee(LoRa)無線模塊嵌入到充電樁內部，與控制系統結合，實時采集充電樁的電流、電壓、功率、電量等運行數據。智能網關的下行連接zigbee(LoRa)采集、傳輸節點，上行通過WiFi/4G網絡連接服務器、終端設備。采集到的充電樁實時運行數據通過智能網關透傳到終端設備平臺，通過平臺實現大規模充電樁的統一管理。

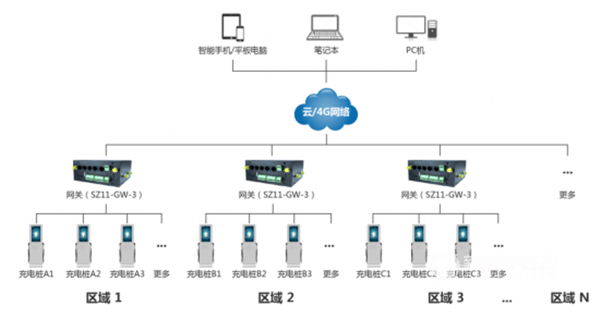

充電樁監控系統組成智能充電系統框架圖

根據充電樁所處地理位置的區域性，可劃分為集中型和離散型兩種類型。各集中區域的每個充電樁采集的數據通過智能網關透傳到服務器、云平臺。

充電樁監控系統物聯網硬件解決方案

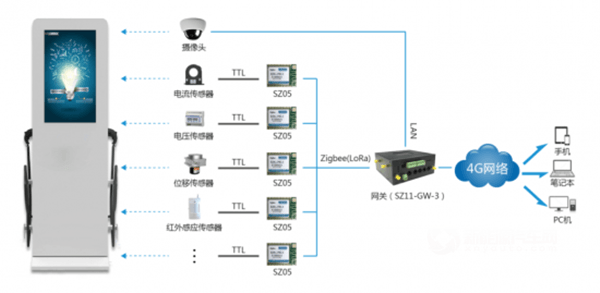

電動汽車智能充電樁監控系統主要由四部分構成：感知層、傳輸層、應用層、終端層。

(1)感知層，包括zigbee(LoRa)傳輸節點、數據采集模塊、GPS模塊、電流、電壓傳感器、位移傳感器、紅外傳感器、攝像頭等;

(2)傳輸層，包括ZIGBEE+4G或LoRa+4G網關設備、無線連接設備、無線傳輸網絡等;

(3)應用層主要是充電樁監控管理平臺，負責監控管理所有接入的充電樁;

(4)終端層，是指智能手機、ipad、電腦、PC機等。

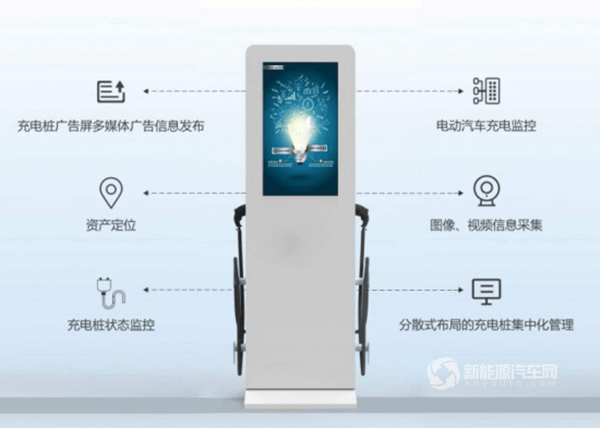

充電樁監控系統功能

1、充電樁狀態監控

系統通過zigbee/LoRa模塊、數據采集模塊、電流、電壓傳感器等感知設備，同步采集充電樁的電流、電壓、開關狀態、保護狀態等數據信息。

2、電動汽車充電監控

充電時的輸入輸出電壓、電流、電量、功率因數、充電時間、當前充電模式、充電機故障狀態等數據采集。

3、圖像、視頻信息采集

各區域均裝有攝像頭，可監控充電樁周邊環境信息，避免充電樁設施被人為破壞，同時可第一時間發現一些由外部惡劣環境引起的設備風險。

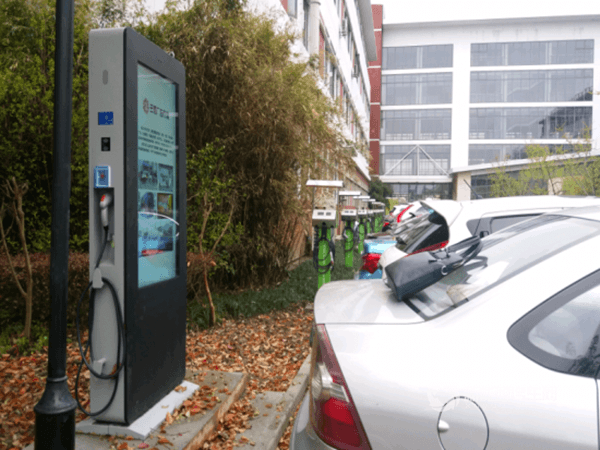

4、充電樁廣告屏多媒體廣告信息發布

根據管理平臺可以設置廣告屏需要投放的內容。

5、資產定位

通過GPS模塊的嵌入，在系統平臺地圖上可清晰的看到每個充電樁的位置坐標。

6、分散式布局的充電樁集中化管理

通過終端系統管理平臺，可實現遠程大規模充電樁的集中化統一管理，實時掌握終端運行狀況，降低了充電樁企業的運營成本，提高了運營商的服務質量和經濟效益。 　　

設備清單
