無線供電系統用線纜”KANZACC～EMIC-One

　　古河電工集團旗下的協和電線開發出了電動汽車(EV)無線供電系統使用的埋設型高頻電流供給線纜”KANZACC～EMIC-One”。計劃從2011年11月開始樣品供貨，2013年度實現1億日元的銷售額。

　　無線供電系統是指無需線纜和連接器等物理接觸便可為EV供電的技術。在購物中心的停車場及十字路口等埋入供電單元，只需停車便可輕松充電，因此今后有望普及開來。協和電線認為，”將來無線供電將成為EV充電的主流，因此先于其他公司開發出了支持線纜”。

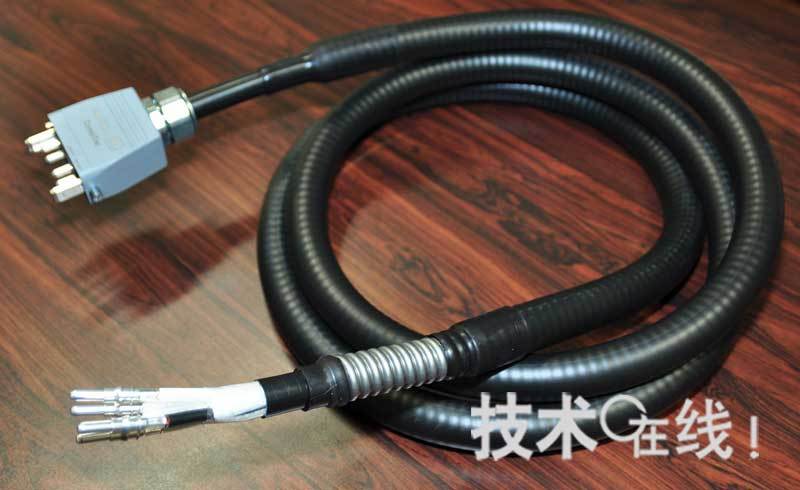

　　協和電線開發的KANZACC～EMIC-One是一種利用無線供電系統電源板向地面?zhèn)鹊囊淮尉€圈(供電線圈)供應高頻大電流的線纜。為有效供應電流，導體采用了多芯絕緣線。這是為了抑制集膚效應導致的交流電阻的增加。線纜由四芯構成。每芯使用了22根銅(Cu)捻線。頻率為30kHz，支持50A的電流。頻率和電流”可通過改變所用銅線的數量和寬度進行定制”(該公司)。

　　KANZACC～EMIC-One設想埋設在地下，為此進行了”波形加工”，即用波浪形金屬管將整個線纜外圈包覆起來。進行波形加工后，除了可保護整個線纜之外，還起到了把線纜外漏的磁力線封裝起來的保護膜作用。

　　為提高埋設時的操作性，協和電線預定把經過連接器終端加工后的線纜規定在3～20米的范圍內進行成套銷售。

　　( 編輯/姜蒙 )
