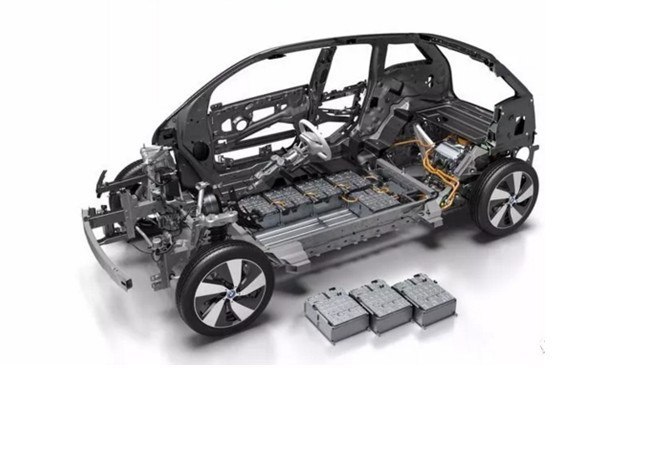

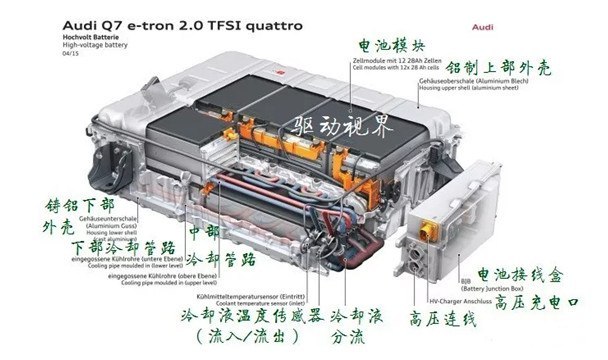

PACK指新能源汽車的電池包，給整車運行提供“能量”，我們可以簡單了解下，動力電池PACK總成由哪些系統組成，每個系統又由哪些零件組成？為了讓大家更直觀的了解電池PACK，以?shī)W迪A3 Sportback-etron混合動力車的PACK為例。一般來說，電動汽車動力電池PACK由以下幾個部分構成：動力電池模塊系統，結構系統，熱管理系統，BMS，如果把電池PACK比作一個人體，那么模塊就是“心臟”，負責儲存和釋放能量，為汽車提供動力。

結構系統可以看作是電池PACK的“骨骼”，起到支撐、抗機械沖擊、機械振動和環境保護（防水防塵）的作用。電氣系統主要由高壓跨接片或高壓線束、低壓線束和繼電器組成。高壓線束可以看作是電池PACK的“大動脈血管”，將動力電池系統心臟的動力不斷輸送到各個需要的部件中，低壓線束則可以看作電池PACK的“神經網絡”，實時傳輸檢測信號和控制信號。

熱管理系統，其實很簡單，因?yàn)殡姵爻浞烹姷倪^(guò)程實際上就是化學反應的過程，化學反應會釋放大量的熱量，需要將熱量帶走，讓電池處于一個合理的工作溫度范圍內，以提高電池的壽命和可靠性。BMS可以看作是電池的“大腦”由CMU和BMU組成。當CMU測量到這些數據后，將數據通過前面講到的電池“神經網絡”傳送給BMU。BMU負責評估CMU傳送的數據，如果數據異常，則對電池進行保護，發出降低電流的要求，或者切斷充放電通路，以避免電池超出許可的使用條件，同時還對電池的電量、溫度進行管理。根據先前設計的控制策略，判斷需要警示的參數和狀態，并且將警示發給整車控制器，最終傳達給駕駛?cè)藛T。

國內動力電池市場需求飆升，無疑也是PACK將會成為設備領域未來重要的角力場。
