自從比亞迪董事長王傳福在2020年1月的電動汽車百人會上首次公布了刀片電池和3月29日的刀片電池發布會，關于刀片電池的消息滿天飛，業界對刀片電池的討論也多了，主要的觀點有兩種：一種是認為刀片電池沒有什么新的創意，和寧德時代的CTP相似，只是比亞迪的營銷噱頭；另一種是認為刀片電池解決了許多磷酸鐵鋰的缺點，具有開創性意義。今天我們來討論下比亞迪的刀片電池。

1.首先是什么是刀片電池？

傳統電池系統是先把電芯組裝成模組，再把模組安裝到電池系統里面，進行分級管理。由模組的機械結構對電芯起到支撐、固定和保護的作用，再由電池系統對模組支撐、固定和保護的作用。

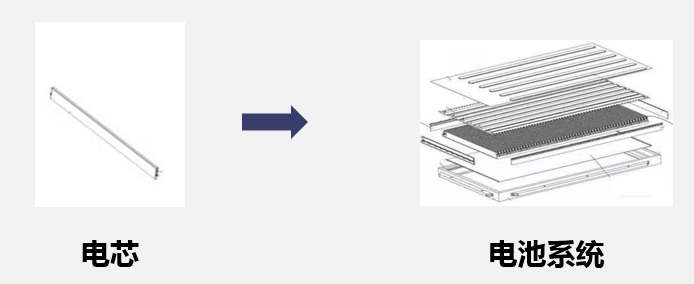

而刀片電池是一種全新的設計理念，在采用長電芯的同時，省去了中間模組環節，直接把電芯裝到電池系統里面。這樣重量和成本都有效下降，這一點和寧德時代的CTP有相似的地方。同時比亞迪電池結構設計借鑒了蜂窩鋁板的原理，通過結構膠把電芯固定在兩層鋁板之間，讓電芯本身充當結構件，來增加整個系統的強度。

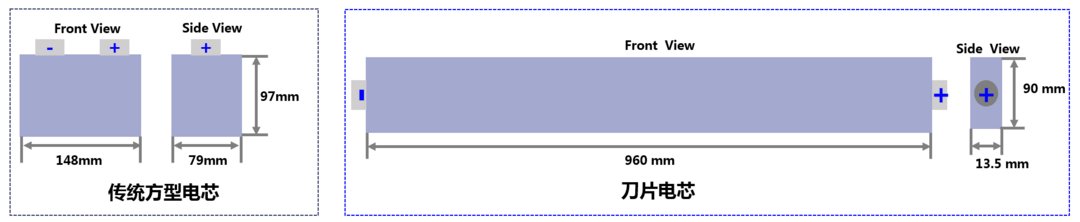

我們再來看一下刀片電芯，拿市面上應用最廣的C公司產品和刀片電芯對比。C公司產品的長度是148 mm、厚度是79mm、高度是97mm，內部結構是卷繞，看起來像一塊板磚。刀片電芯長度是960mm，厚度是 13.5 mm，高度為 90 mm，內部結構是疊片。因其長而薄的形狀酷似刀片，因此得名刀片電池。

2.刀片電池誕生背景

我們來看下這幾年純電動車電池材料的發展趨勢，縱坐標是能量密度。在純電領域，一直存在兩條技術路線，三元和磷酸鐵鋰電池。三元電池由于能量密度高，被大部分車企選擇，但是他有個缺點是成本高。相反磷酸鐵鋰成本較低，但是能量密度低。而且現階段的磷酸鐵鋰能量密度已經快接近理論極限。而比亞迪是做磷酸鐵鋰電池出身，雖然現階段比亞迪大部分純電動車上已經使用了三元電池，但從未放棄磷酸鐵鋰這條技術路線。既然在材料方面不能突破能量密度，比亞迪的工程師就從系統集成做工作。

我們總結下電池系統集成發展規律。首先我們看下第一代電池包，是異形電池包，為了節省成本，采用了標準模組，但是成組效率都比較低。第二代電池包，也是異型電池包，為了提高成組效率，選擇了和電池結構匹配的非標準模組，使成組效率有明顯的提升。以上兩種電池包都是基于傳統乘用車平臺。第三代電池包，多應用于純電動車平臺。有三種不同的發展趨勢，但有一個共同點，都是平板的電池包，但分別應用了無模組技術、刀片電池技術和590標準大模組技術，成組效率再次有明顯提升，其中刀片電池的提升是最高的?？梢哉f刀片電池在電池材料不能突破更高能量密度的前提下，但是在電池系統集成方面有所突破，解決了磷酸鐵鋰電池續航較短的缺點，這也就是刀片電池誕生的背景。

3.刀片電芯的優勢

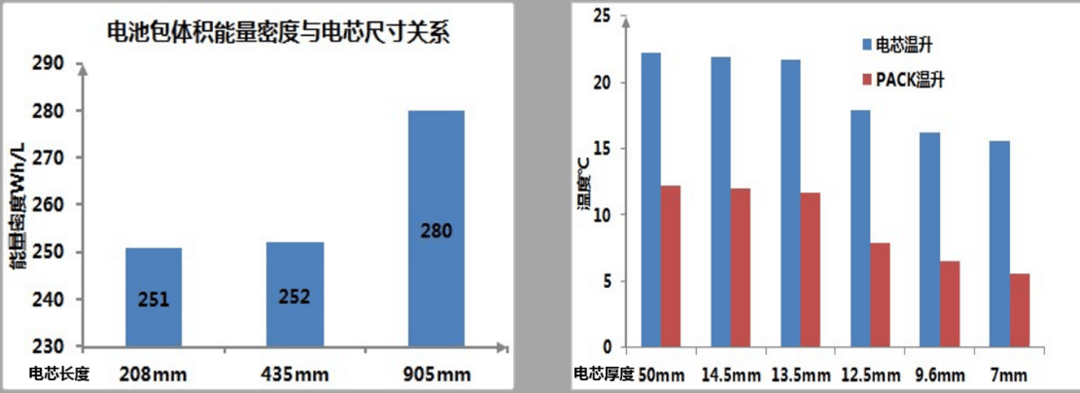

LFP能量密度低這個缺點是不可避免的，比亞迪的工程師通過增長電芯長度，減少電芯結構冗余設計和電芯數量，能夠有效的提高電芯的體積能量密度和電池包的體積能量密度，來提高車輛的續航里程。我們來看下比亞迪專利中公布的數據，不同電芯長度與電池包能量密度的關系，可以明顯的發現，電芯長度從208增加至435mm的時候，能量密度沒什么變化，但是長度增加至945mm，能量密度提升了10%。

刀片電芯還有一個優點，就是散熱性能好。我們都知道電池對溫度特別敏感，也是制約電池快充時間的主要原因，所以散熱對電芯是一項很重要的指標。因為刀片電池具有較大的散熱面和較薄的厚度，所以刀片電芯的散熱性能較好。我們來看下比亞迪刀片電池專利公布的數據，不同厚度的電芯在刀片電池內部的溫度仿真結果，我們可以明顯的發現隨著電芯厚度不斷減小，電芯和電池包快充是的溫升越來越小，散熱性能越來越好。

以上兩個優勢給我們一個啟發，比亞迪并行開發電池包和電芯，開發中進行多次設計仿真，不斷優化電芯設計，使電芯最大程度的匹配電池，發揮電芯最大的性能，這也是比亞迪垂直整合的最大優勢。

4.刀片電池的優勢

1.電池能量密度提高

這點我們前面有提到過，刀片電池取消了模組設計，減少了很多結構件設計，同時上下箱體與電芯緊密連接，使體積能量密度有明顯的提升，這也是比亞迪廣泛宣傳的體積能量密度提高50%。

2.低成本

取消了模組設計，優化了電池結構設計，電池二級零部件數量減少40%，并適用了低成本的LFP體系，有效降低了成本。

3.結構強

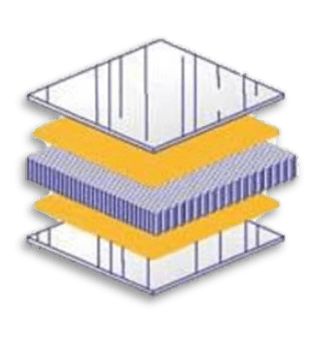

刀片電池在PACK設計在電芯的上下兩面上，使用結構膠粘貼兩塊高強度的強度板，形成了類似蜂窩鋁板的這種結構，使每一個電芯充當結構梁。傳統電池包一般只有4－5根梁，而刀片電池是讓每一個電芯都充當結構件，其強度可想而知。電池底部發生碰撞的時候，電芯可以直接承受一定范圍的力。

4.熱管理優異

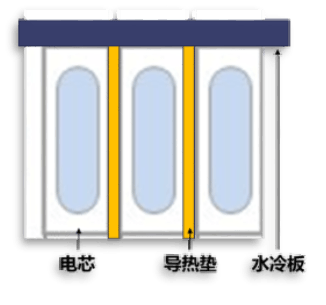

看下示意圖，刀片電池的液冷板布置在電芯上方，同時在電芯與電芯之間設計了導熱層，這種方案的熱交換面積比傳統方型電芯大很多，能夠有效的將電芯的熱量傳遞給水冷板，再加上刀片電芯本來散熱性能就好，所以刀片電池的熱管里設計優異，能將電池內最大溫差控制在1攝氏度內，而目前行業內普遍是5攝氏度。

5.平臺化

刀片電芯是有不同規格的，長度可以在435~2500m之間變換，再加上是標準的平板式電池包，刀片電池可以根據整車空間，變化電池包X、Y方向的尺寸，開發不同規格的電池，這種平臺化的電池有效地降低了開發費和時間。專利顯示刀片電池方案至少有8種以上，對應于不同尺寸電芯和不同的布置，也考慮到了雙層電芯的方案；對于箱體的集成，即有傳統的底盤與箱體分離方案，也有二者集成為一體的集成底盤方案。

6.電池包高度低

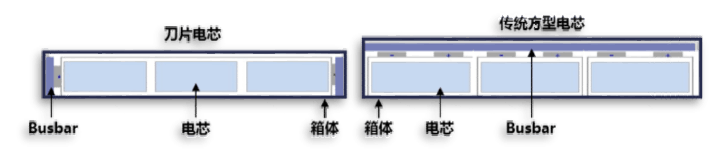

有效改善了整車的人機工程。我們可以看左邊的兩個示意圖。正常電芯的高壓線束和溫度、電壓傳感器都在電芯的上方，都要占據一定的空間，上箱體要與這些零部件保持至少5mm的距離，而刀片電池的高壓線束和傳感器都在電芯的Y方向，所以上箱體可以直接與電芯接觸，這樣使刀片電池可以比同樣規格的電池高度節約10~20mm。比亞迪刀片電池高度的設計目標是乘用車105mm，SUV120mm。

5.刀片電池的缺點

任何新技術的推廣，也不可免會有一些缺點，接下來我們來看下刀片電池的缺點。

1.絕對”安全“

我們都看了發布會上刀片電池和三元電池的針刺試驗，可以明顯的發現三元反應劇烈，刀片電池基本沒什么反應。比亞迪借助針刺試驗結果廣泛宣傳刀片電池的安全性。這樣的說法是不嚴謹?shù)摹?/span>

針刺試驗是模擬電池發生熱失控之后的反應劇烈程度，刀片電池確實在針刺試驗表現出一些優點，實驗現象只能表明刀片電池的熱失控觸發的溫度比三元電池高，熱失控觸發時間要比三元電池晚一點，但不能證明刀片電池不會發生熱失控。而消費者對于電動車的安全認知是電動車零自燃，現階段大部分的自燃都是由電芯熱失控引起的，真正的安全是應該避免電池?zé)崾Э氐某霈F(xiàn)。

2.低溫性能差

現在電動車普遍有冬季續航較短的缺點，而刀片電池是磷酸鐵鋰體系，它的低溫性能更差，我們可以看下不同溫度下磷酸鐵鋰和三元的低溫放電電量數據，在-30℃時三元的放電容量為86%，磷酸鐵鋰僅有70%，這也是刀片電池需要面對的一個問題。

3.維修成本高

刀片電池所有電芯是通過結構膠固定在一起，意味著后期某個電芯壞了，需要維修的時候，只能通過整包更換維修，維修的成本較高。而傳統電池包，可以通過替換模組就可以解決。

4.依賴性增強

比亞迪關于刀片電池自稱有300個專利和核心工藝控制點，涉及到材料、電芯、電池和生產，所以主機廠對供應商的開發和生產有較強的依賴性，會對供應商管控和議價提高難度。

6.總結

通過對刀片電池的分析，刀片電池在當下的動力電池產業中扮演的更像是一個承上啟下的角色。雖然刀片電池目前還存在許多缺點，但是通過1到2年的市場應用和技術迭代，能夠不斷改善這些缺點。

對現有的技術體系而言，刀片電池在保持不錯的能量密度前提下，降低了電池的成本。對未來的技術體系而言，刀片電池提供了從結構上進行創新，讓產業不必局限于材料創新帶來的局限。但刀片電池仍然不是動力電池的最終解決方案，材料本身的性質決定了磷酸鐵鋰的局限性，它注定只是屬于未來幾年的技術路線。不過，無論如何，動力電池產業的每一次創新都將推動我們離汽車電動化的時代更近一步。
