一直以來，汽車廠商都會對自家的自動駕駛架構三緘其口。

但寶馬這次的操作很是讓人意外：在前不久的發布會上，寶馬毫無保留地將自動駕駛平臺架構對外進行了分享。

在這次的線上發布會上，寶馬羅列了整合進自家車輛的關鍵構件與主要芯片供應商。

如此透明的分享，也讓外界認識了寶馬自動駕駛的硬件架構及其量產路徑。

1、軟件與硬件的可擴展性與復用性

通過這次分享，寶馬的自動駕駛平臺架構也能幫助我們更加理解這家德國巨頭在自動駕駛設計上的優先級。

從公布的信息來看，軟件和硬件的可擴展性及復用性是寶馬非常重要的關注點。

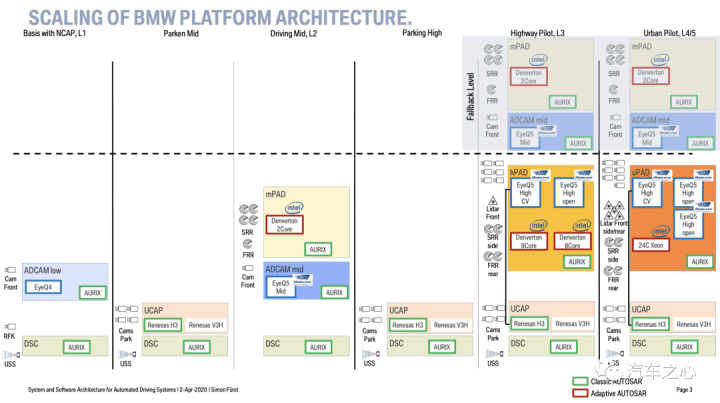

縱觀寶馬乘用車型，無論是Level 2還是Level 4/5 級別自動駕駛，其硬件和軟件（例如ECU和攝像頭）都非常重視復用性，因?yàn)檫@樣可以節省大量成本。

寶馬的基礎平臺基于AUTOSAR（汽車開放系統架構）打造，使用了大量傳統微控器（比如英飛凌的Aurix）。

隨著自動駕駛級別的不斷提升與功能的增加，寶馬開始通過增加額外的傳感器系統與高端微處理器來滿足性能要求。例如，前置立體相機的相關應用使用英飛凌 Aurix微控器與瑞薩 R-CAR SoC來優化。對Level 3車型，寶馬選擇在平臺中整合兩顆 Mobileye EyeQ5 芯片，兩個英特爾Denverton CPU和一個額外的Aurix微控器。

在更高級別的Level 4/5車型上，寶馬則另外增加了一顆 EyeQ5，一個Xeon 24C和一個Aurix微控器。

2、用設計來提升安全

按照自動駕駛堆棧的劃分：

L1/L2被歸為ADAS，而L3/L4/L5則屬于 HAD（高級別自動駕駛），自動駕駛能力則隨著級別的不同而逐步遞增。

在寶馬的架構下，L2則成了L3的一個備份。系統會運行獨立的ECU，同時用到傳統的和適配的AUTOSAR。

到了HAD的范疇后，就需要依靠ASIL-B通道。

總體而言，系統的安全性甚至大于其他各部分之和。

在推動自動駕駛研發的過程中，“安全至上”已經是許多汽車廠商的重要議題。

不過，到底如何用設計來提升安全依然是一個很少被公開提及的問題。

寶馬則直接披露了在高級別自動駕駛架構下的自動駕駛路線圖和安全第一戰略。

在發布會上，寶馬集團自動駕駛首席專家 Simon Fürst 表示：

為了保證L3/L4/L5的安全性，寶馬在車輛里安裝了雙重處理架構，一臺是主力機，另一臺則是備份機。

在這樣的架構下，主要和次要兩個ASIL通道分別承擔了車輛主軌跡計算和主通道的監督工作。

只要次通道發現主通道生成了可能會導致事故或碰撞的軌跡，它就會發出警告，并將車輛拉回次通道提供的安全軌跡。

主次通道一直進行交叉檢驗——Fürst指出，這是經典的行為檢查方法。

當主次通道發現自己在軌跡問題上存在分歧時，系統將進入降級模式。

降級模式下，會有另一個處理模塊出面“主持工作”，其背后是一套獨立的電源。即使出現重大供電故障，車輛也能繼續以降級模式運行。

簡言之，寶馬的L2堆棧是L3的備份。

這個通道的功能獨立于主系統，它可以驅動冗余的制動/轉向系統，使車輛進入安全位置。

但正如Fürst所講的那樣，由于能力有限，這套冗余單元無法執行全部功能。

另外，我們來談一談傳感器的融合難題。

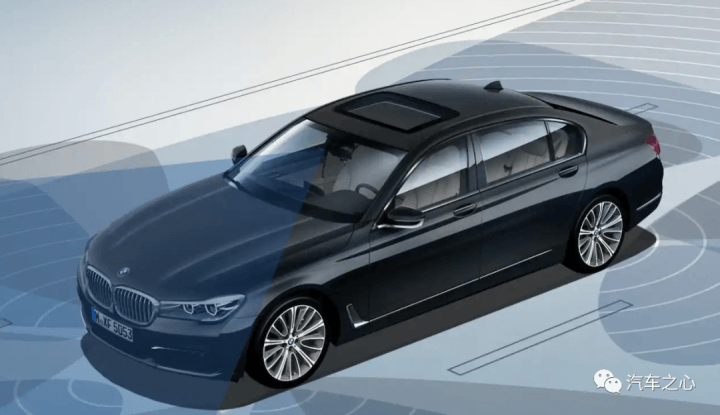

一般來說，搭載在車輛上的不同傳感器，負責不同的功能。

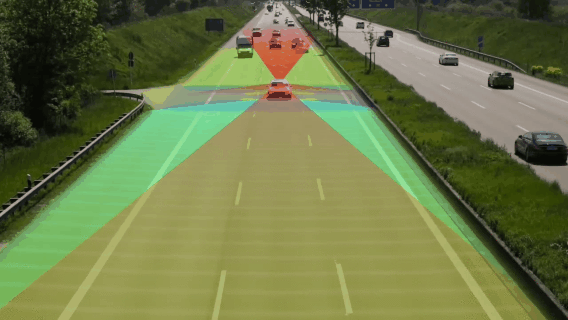

在進行傳感器評估時，主要部分就是其道路上物體的探測能力，包括乘用車、卡車、摩托車、自行車和行人。

當然，這里重要的不僅僅是目標探測，計算這些目標的軌跡并找出“安全區域”也相當重要。

自動駕駛系統除了能利用一些基于計算視覺的機制來監控道路狀況，還能借助雷達和激光雷達的輸入甚至來自其他車輛的數據來探測障礙物。

此外，借助地圖獲得的定位也相當重要，它是系統計算線路和軌跡的重要依據。

但搞定傳感器融合并非易事——因?yàn)閿?shù)據也分：原始數據、分類數據和高級數據。

舉例來說，原始數據來自于雷達、激光雷達和攝像頭，不同的傳感器還要配合不同的算法，再加上不同等級的數據，復雜性可想而知。

另外，當汽車廠商想要更新現有傳感器時，他們需要一個通用接口來簡化過程。

同時，如果數據結構標準化，那么新的分類和預處理數據投入使用后，就能幫助工程師大大改善傳感器融合水平。

因而，F(xiàn)ürst 認為，標準化接口和數據結構至關重要。

3、為什么需要一個全新的ISO標準？

關于車輛安全，業界有很多標準。

但當下專門針對自動駕駛汽車的DTR-4804，被視為朝著 ISO標準化邁出的第一步。

去年，11家行業巨頭：安波福、奧迪、百度、寶馬、大陸、戴姆勒、FCA、HERE、英飛凌、英特爾和大眾齊聚一堂，共同推出了名為SaFAD（自動駕駛安全優先）的白皮書。

現在，他們正在力推SaFAD，希望將白皮書變成 ISO DTR 4804的基礎。

今年2月，這 11 家公司還專門在法國巴黎召開了啟動會議，同時吸納了豐田、日產、電裝、馬自達、法雷奧等重量級公司。

Fürst 坦言，想讓這個草案成為正式的ISO標準可能還需要2 到 3年時間。不過越早開始，業界就越有機會盡早拿出自動駕駛安全標準。

為何標準這么重要？如果汽車行業不制定安全標準，會帶來什么后果？

如果沒有標準，最終帶來的后果是：不同的汽車廠商、不同的技術供應商會開發出具有不同風險的車輛。

而這，與自動駕駛安全標準的目標——最大程度降低總體風險是相悖的。

最后，如何評價寶馬的自動駕駛平臺架構？

有業內人士指出：寶馬的這一平臺架構在傳統與現代之中取得了平衡。

簡單理解，就是現代化的 AI 主要負責感知，而備份則基于傳統的確定性算法。

Fürst 也強調，這類系統設計的優勢在于：系統的主要部件都符合 ASIL B，只有一些小部件才依賴 ASIL D。

據悉，這些小部件包括車輛動態 ECU（動作控制），軌跡追蹤控制，失效降級 ECU 和選擇器等。

至于車輛功能安全性問題，寶馬的安全架構“算得上是業界領先”。

這是寶馬的情況，其它汽車廠商是什么水平呢？據悉，目前行業內走的差不多都是寶馬這條路子。
