在油管上，美國新勢力Lucid Motors 發布了視頻展示了電池設計技術（官方Tech Talks講座共10集），由Lucid的CEO兼CTO Peter Rawlinson來介紹電池系統。

這套電池系統設計，覆蓋了Lucid Air Pure (88kWh)、Lucid Air Pure (93kWh)、Lucid Air Grand Touring(112kWh)和Lucid Air Dream Edition (118kWh)。

▲圖1.電池系統的設計解析

這套系統與傳統設計主要的差異在于：

●電池冷卻技術：電池是從頂部/末端冷卻。

●電氣連接封裝在注塑成型的塑料中。

●電池模塊內部，有10組電芯串聯（上限電壓42V），每組30個電芯并聯，每組由絕緣材料進行分割；有22個電池模塊，最高電壓偉924V。

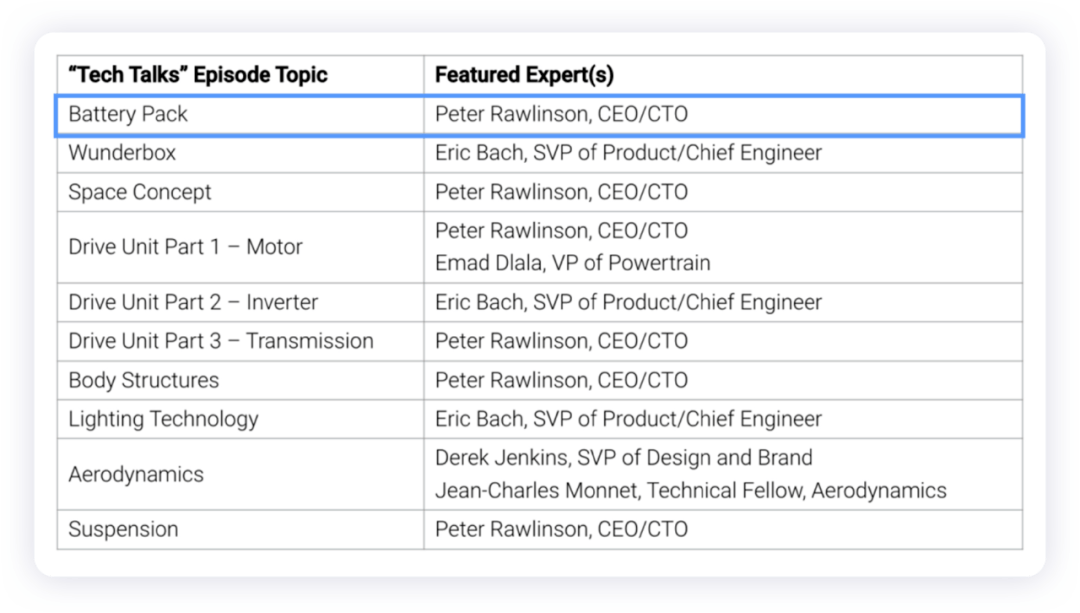

▲表1.這個系列的內容

Part 1

視頻里面的細節

我們首先看一下這個圓柱模組的設計。

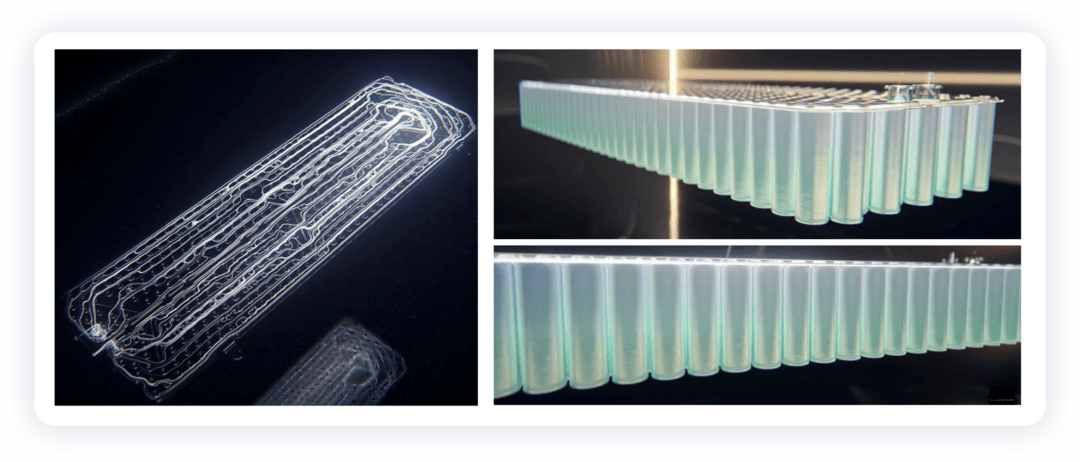

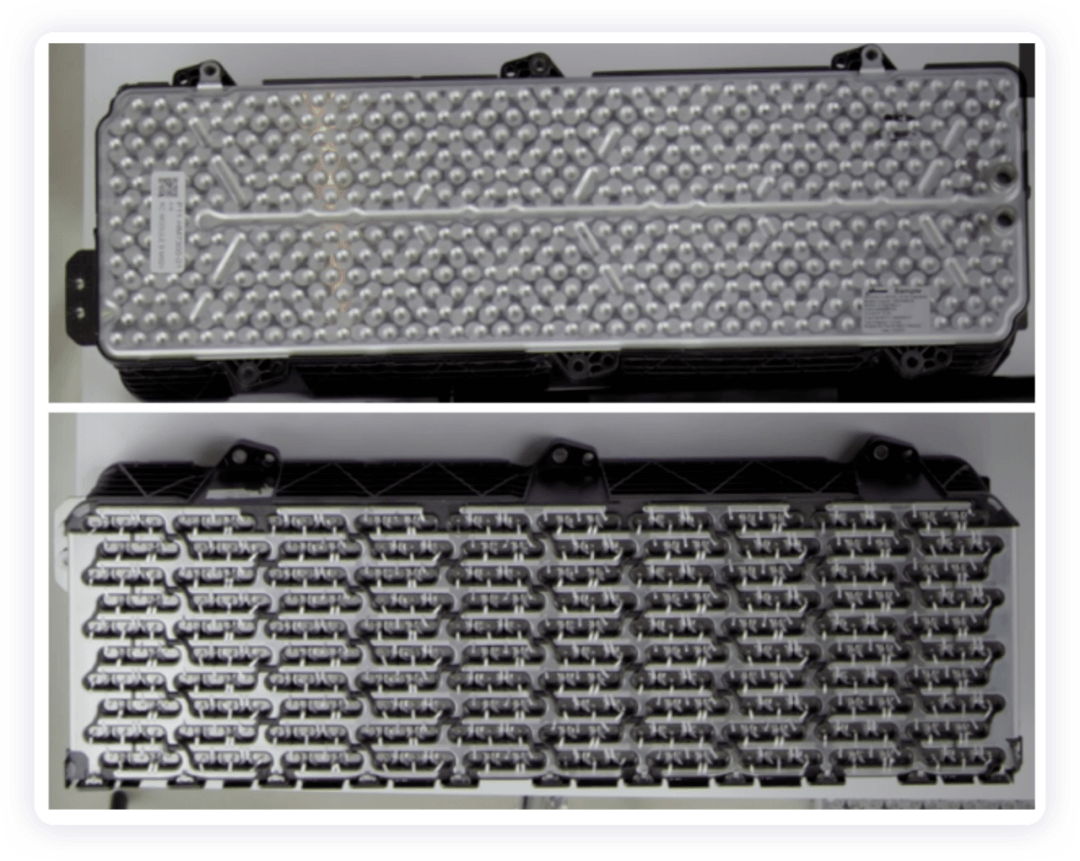

▲圖2.Lucid模組的上下底面

從電氣來看，Lucid讓Busbar是與塑料支架注塑在一起，這種結構設計起到幾個作用：

●提高了生產的效率；

●把母線排和電芯的連接處理做的更簡單了；

●Lucid的電芯電氣連接也是有創新的，由于頂部采用了散熱設計，電氣需要在電芯一端完成正負極連接，如下圖所示采用鋁片連接的方式，然后根據鋁片熔斷安全防護。

在Busbar上做注塑，其實也是不得已而為之，因?yàn)檫@部分需要作為外框整體實現框架絕緣的設計。

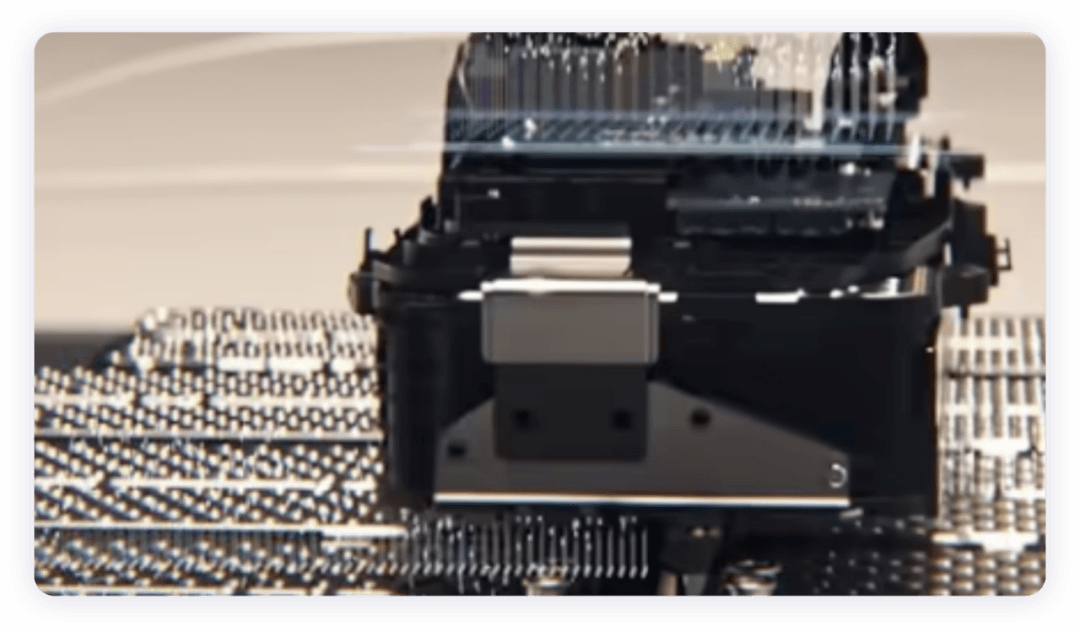

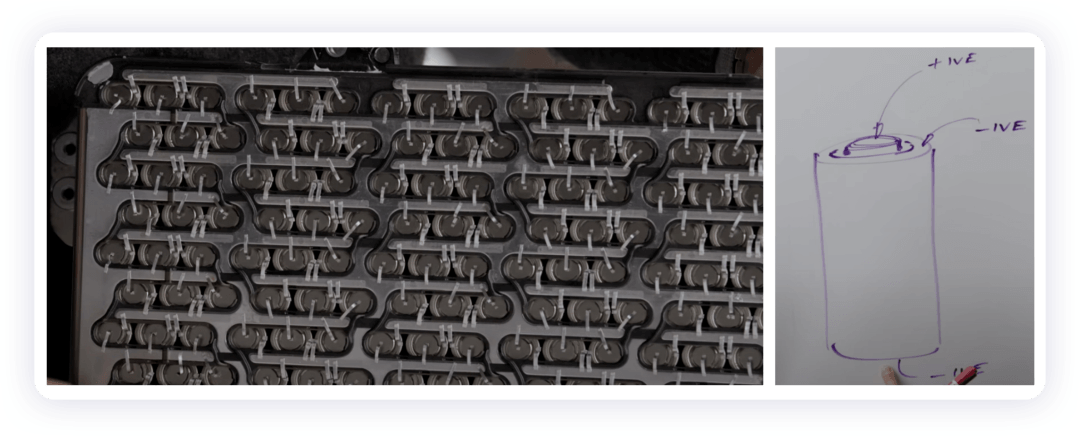

▲圖3.Lucid的21700電芯的正負極連接和Busbar

這都是為了頂部的散熱設計，現在好多整車企業都很喜歡這種頂端的散熱設計，讓電芯的頂部和散熱板進行連接，讓電芯和外部進行熱隔離。

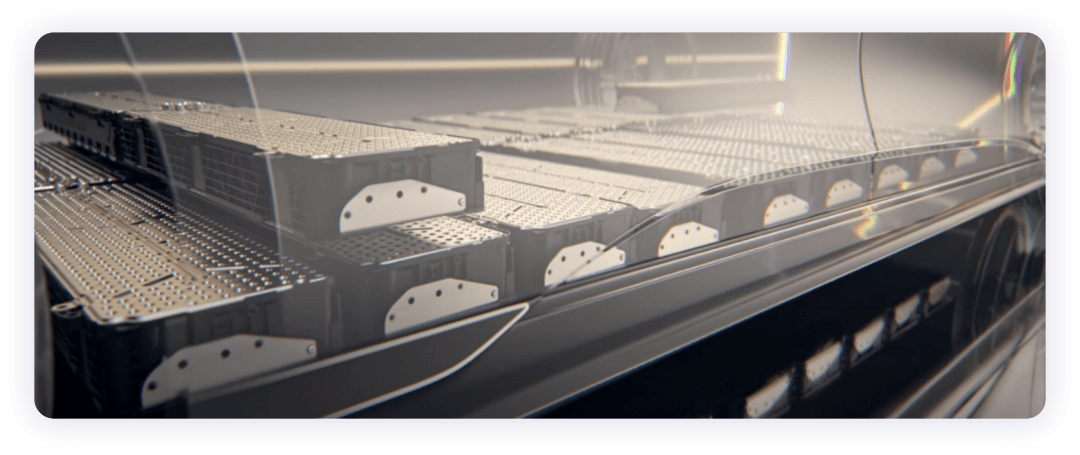

▲圖4.Lucid的水冷設計

Lucid采用頂部是平面冷卻的方式，在非受力的情況下，通過間隙控制保證冷板與底部的良好接觸，在這里水冷板直接和電芯貼合的部分采用了導熱絕緣的材料，在保證貼合的情況下進行絕緣處理。

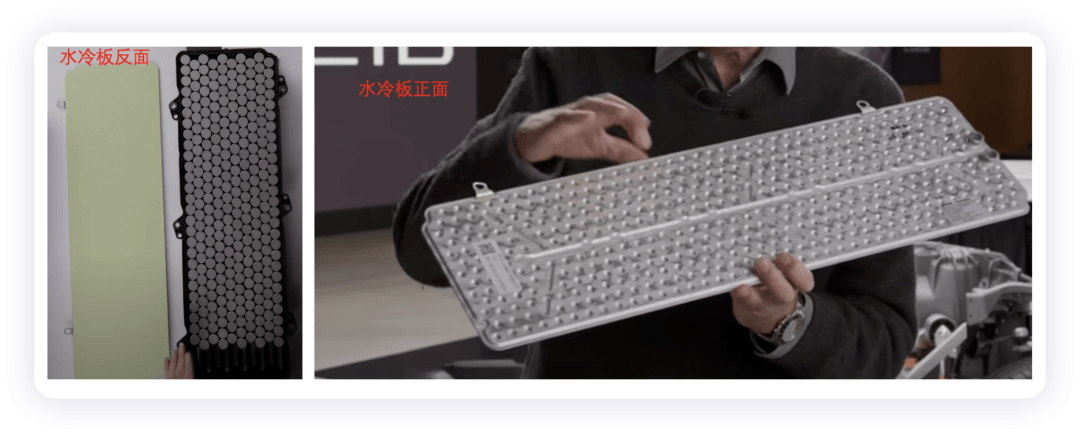

▲圖5.Lucid的水冷板

Lucid也采用了一套分布式的電池管理系統，把采樣板內置在模組里面，然后BMS主系統單獨做了一塊板，如下所示。

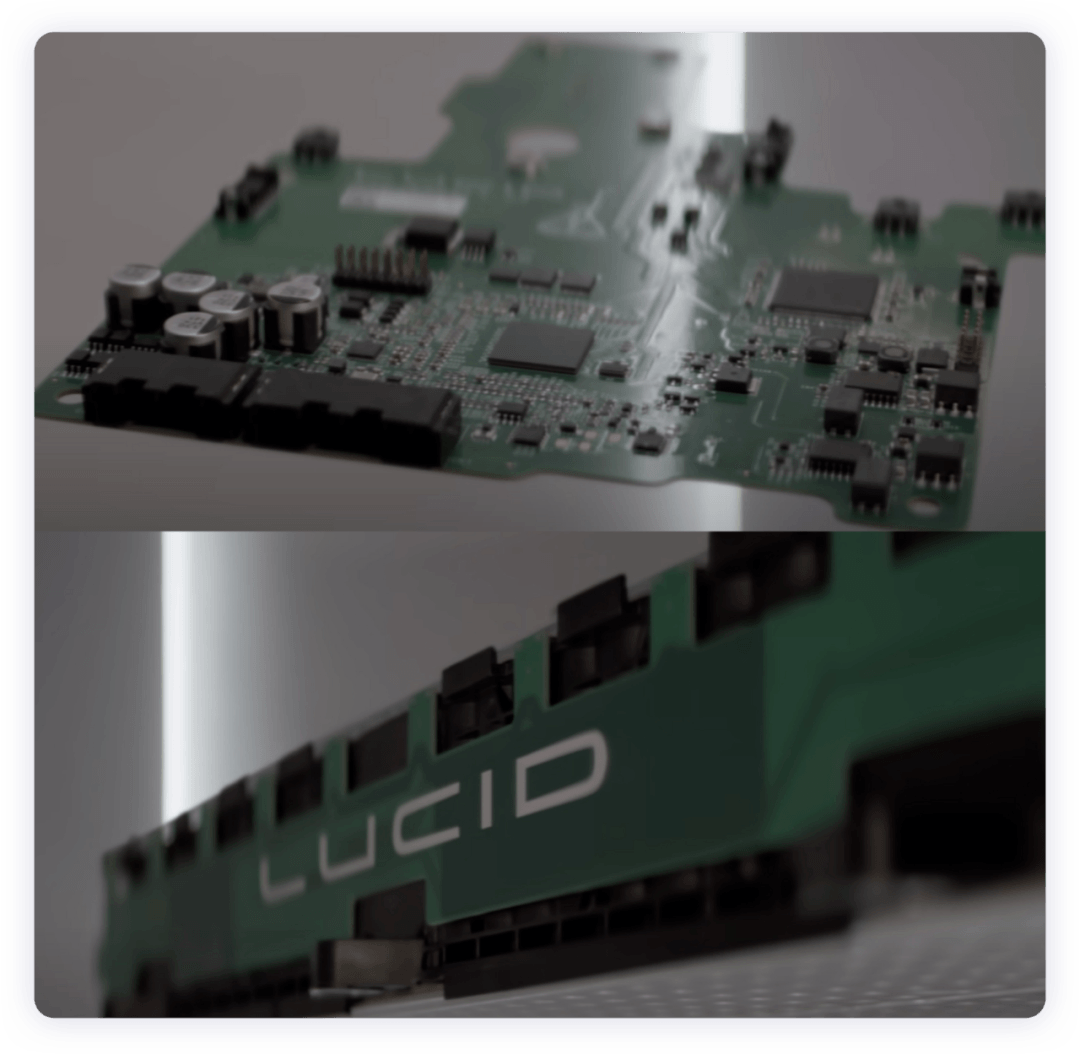

▲圖6.Lucid的內置CMU采樣板

BMU的位置被放置在一個模組的頂部，如下所示。

▲圖7.BMU的位置在一個模組上方

Part 2

和特斯拉的頂部冷卻（4680）方式做對比

當然特斯拉想做的，是在底部做支撐和泄壓排放，然后在頂部做電氣連接和絕緣設計，并且通過導熱膠的部分，讓母排的熱量充分散出去。

相比較Lucid頂部做電氣連接嵌塑的方法，這種電氣絕緣和導熱散熱模式效果可能更直接一些。再加上里面本來就有的散熱板，面向400V900A的特別容易發熱的充電曲線，這個設計并不過分。

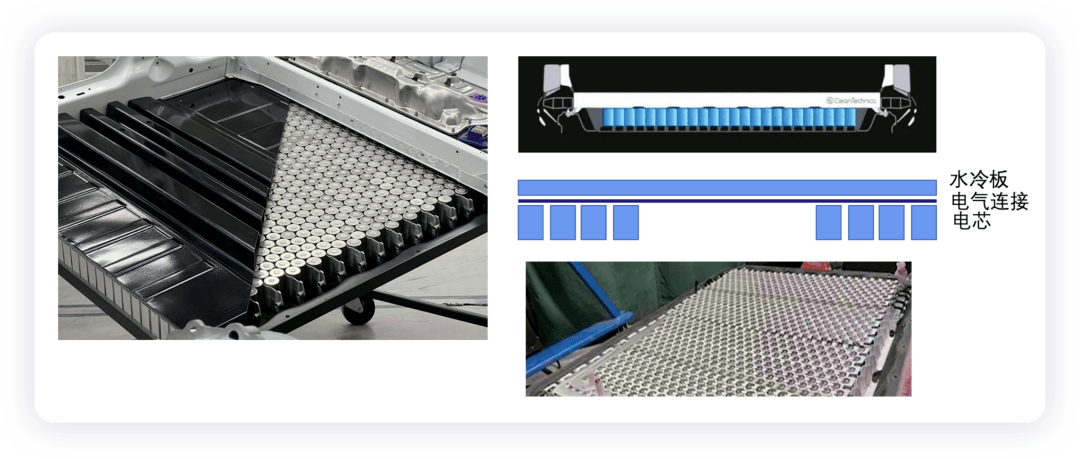

▲圖7.特斯拉的4680散熱設計對比

比較期待3月份等4680Model Y完成交付，實際產品設計出來以后，我們看這一代產品和國內電池的性能差異。

小結：美國這邊做圓柱電池設計還是非常多的，而在中國不太有人愿意做圓柱電芯的應用，主要還是因?yàn)樵谥袊茈y打通產品設計到制造層面這條通路——車企的方案還是通過供應商來直接做更快；同時主要的圓柱供應商能力也比較有限。
