作者 | 愛LiDAR的小飛哥

編輯 | 王博

0/50

好用是必備素質，屬于補盲激光雷達的底線。好用之外，補盲激光雷達還有一種更直觀的競爭力，那就是——外型。

有句話說的好，很多時候，買一輛車只需看第一眼就決定了。

這句話充分體現了造型對于車輛的重要程度，特別是乘用車，僅僅好開而顏值不在線的汽車，年輕人是會很快走開的。

那么，如果在乘用車上搭載幾顆短距補盲激光雷達，怎么做到外型美觀？

激光雷達造型的好壞主要體現在兩方面：

一是能否充分支撐實現激光雷達的高性能低成本；

二是能否與整車有共同的設計語言，在不違和的情況下是否能突出其科技感和未來感的屬性。

這些維度，最終落在整機空間設計和裝車后的外露面設計上。

本期我們將以一徑科技的新一代補盲激光雷達ML-30s+為例，看它是如何在數次迭代后，實現了技術參數和整車需求的有效結合的。

0/50

在筆者看來，ML-30s+既滿足高性能、低成本的需求，又具有靈活的整車造型適配度，是一款具有美感的汽車工業設計產品。

整機空間：兼顧功能與成本的裝配式設計

激光雷達整機空間設計，不僅關系到整車的功能適配、造型適配，更關系到產品的綜合成本。

我們來詳細看一看。

激光雷達整機空間設計主要包含機身尺寸、整體結構及其與車身空間的適配。

首先是機身尺寸。

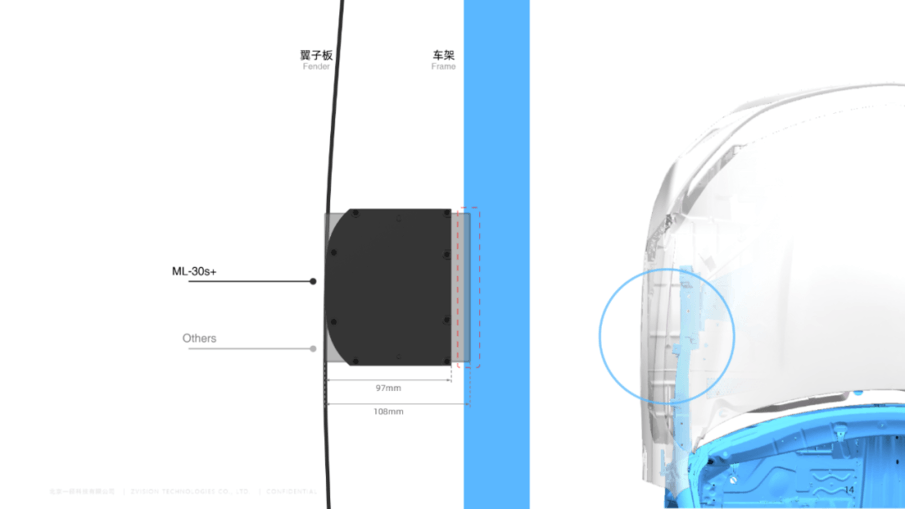

在機身深度尺寸方面，補盲激光雷達主要布置在車身前保險杠、后保險杠和翼子板這前中后三個位置，而前后保險杠的空間通常都較為充裕，因此，激光雷達在安裝中更多需要考慮的是翼子板的空間尺寸。

一徑科技的做法是，綜合了多款乘用車翼子板的空間尺寸情況，最終將ML-30s+機身的深度尺寸定格在了97mm。

0/50

對于機身結構，ML-30s+在設計之初就考慮了不同車型對于空間的敏感性，不僅考慮激光雷達機身主體的空間占用，還考慮了激光雷達接插件對體積的占用。

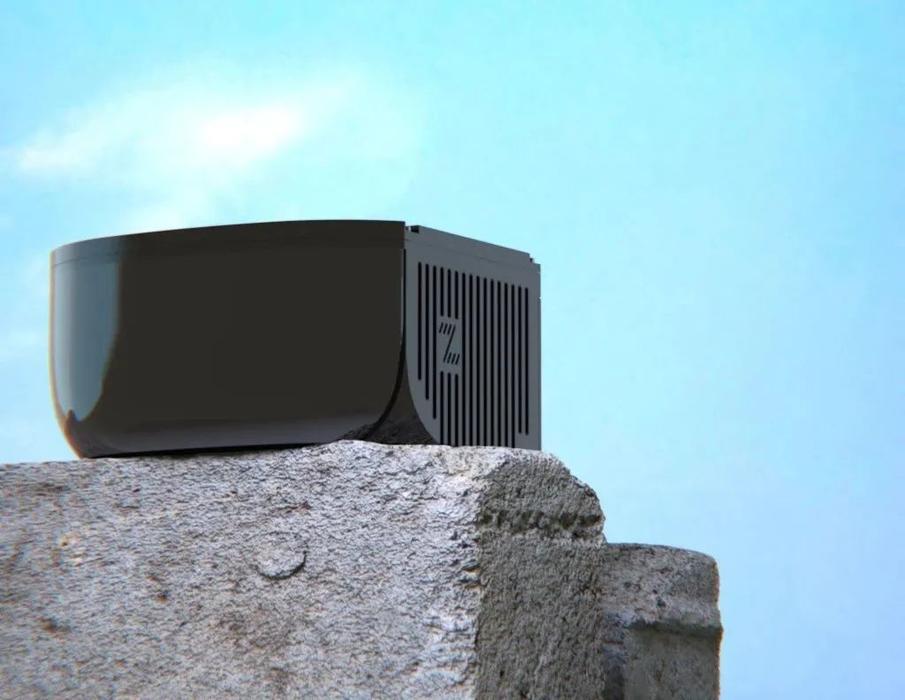

為了兼顧補盲激光雷達超大視場角的性能，ML-30s+采用了長扁型的造型比例，其中整機高度60mm，光窗高度僅52mm。

0/50

這些設計，實現了整機空間更小，同時不影響性能。

另外，對于補盲激光雷達而言，接插件設計也是重要一環。

在外部的接插件設計中，由于不同車型對激光雷達接插件的位置有不同的需求：比如后出或者側出等，因此，只有靈活的接插件設計，才能做到與不同的車型實現適配。

ML-30s+的設計中，將接插件與激光雷達主體解耦，能夠在同一個激光雷達平臺上兼容不同方位的出線方式，為不同的整車造型適配提供更多的選擇。

進行外型設計時，還要考慮到安裝和售后的的便捷性。

因?yàn)?，激光雷達的綜合成本不僅包括激光雷達單體成本，還包括集成安裝成本和后期的維護維修成本。

更優的設計、更合理的結構、更有效率的生產方案，能夠?qū)崿F(xiàn)更低的激光雷達單體出廠成本；

此外，成熟高效的集成方案，如上一期介紹的補盲激光雷達相關的功能和集成化方案，能夠降低激光雷達在整車集成中的成本；

而更重要也是最容易被忽略的售后維修成本，如果產品設計不合理，售后維修甚至更換雷達產品的成本可以高至萬元。

對OEM來說，綜合成本越低，OEM自駕傳感器套件的成本壓力就越?。粚?duì)最終消費者來說，更低的綜合成本不僅省去不必要的維修費用，更能帶來良好的用車體驗。

ML-30s+是怎么做的呢？

它通過整體結構的裝配式設計，有效降低了產品的綜合成本。

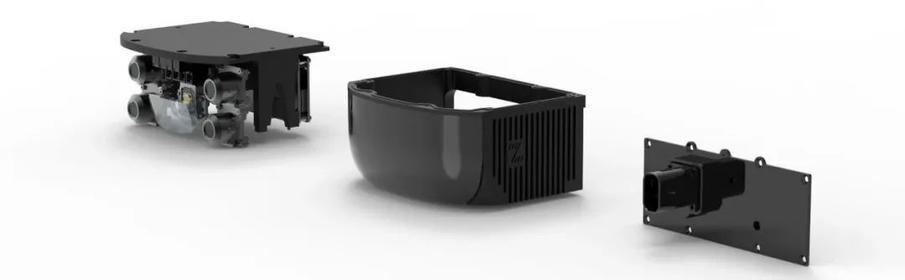

在內部結構設計上，ML-30s+具有極致模塊化的方案：所有的內部元器件都安裝在頂蓋的內部延伸結構上，光窗和外殼體僅存在裝配關系，能夠?qū)崿F(xiàn)和內部元器件的組裝完全分離，不僅可以提升生產裝配效率，更能提升整體的裝配精度，保證產品性能。

即使激光雷達光窗遭遇損傷，這種上下殼體嵌套的組裝方式也可以使ML-30s+在維修過程中無需拆卸或挪動任何內部元器件，不影響激光雷達的原本性能，光窗損傷后的巨大維修成本問題由此被很好的解決了。

這些，都讓激光雷達的綜合成本大大下降。

0/50

裝車后外露面：更美觀的雙向微弧面

再來說裝車后的外露面設計。

激光雷達在裝車后的外露面，即光窗，是車身造型的重要部分，因此其造型也成為激光雷達設計中的重要考量因素。

首先，激光雷達的光窗深度越小，車機需要開的口就越小，激光雷達更易與車身融合，整車造型就越美觀；

第二，外露面的造型與形狀設計，與車身越平行，整車造型就越美觀。

因此在激光雷達的造型中，應在保證性能的前提下將窗口深度進行極限壓縮，使激光雷達在裝車布置時能夠更好的融入車體設計。

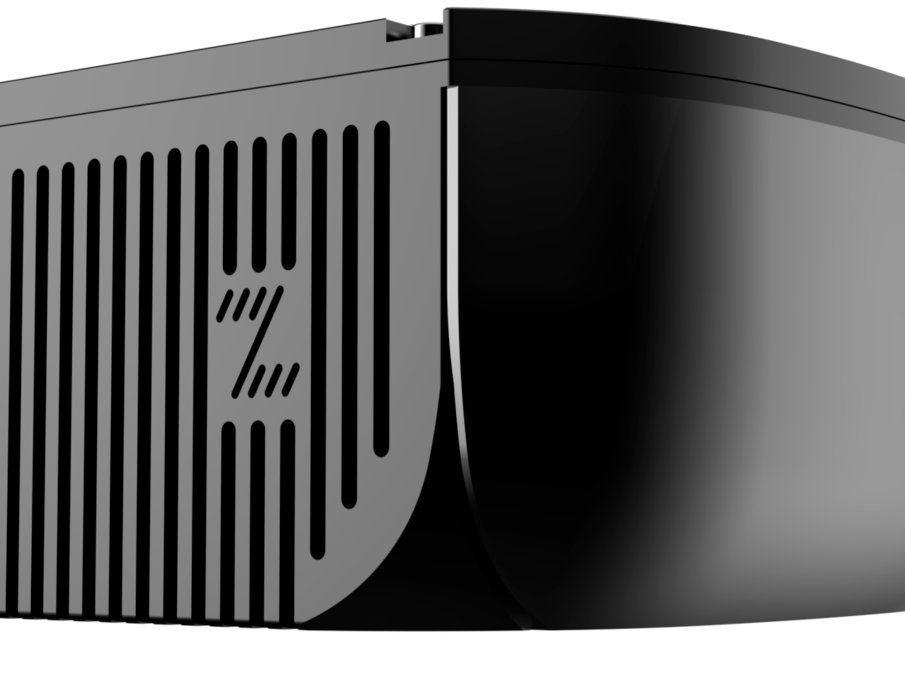

ML-30s+首次采用了雙向微弧面的設計理念，在垂直和水平兩個維度上的均為微弧度造型，并適當增加光窗橫向尺寸來極大壓縮光窗深度，在保證橫向水平大視場的同時，能夠同時實現車機開口小、外露造型美觀兩大優勢。

從數據上來看，ML-30s的光窗深度尺寸為59mm，而ML-30s+僅為20.6mm，縮小了將近三分之二。

這意味著什么？

體現在乘用車上，裝配大角度補盲雷達時，車體開口面的縮減量與激光雷達光窗深度縮減量是三倍的關系，也就是說，相比第一代補盲激光雷達，ML-30s+的光窗深度縮減了近39mm，車體飾面開口的寬度將減少近117mm。

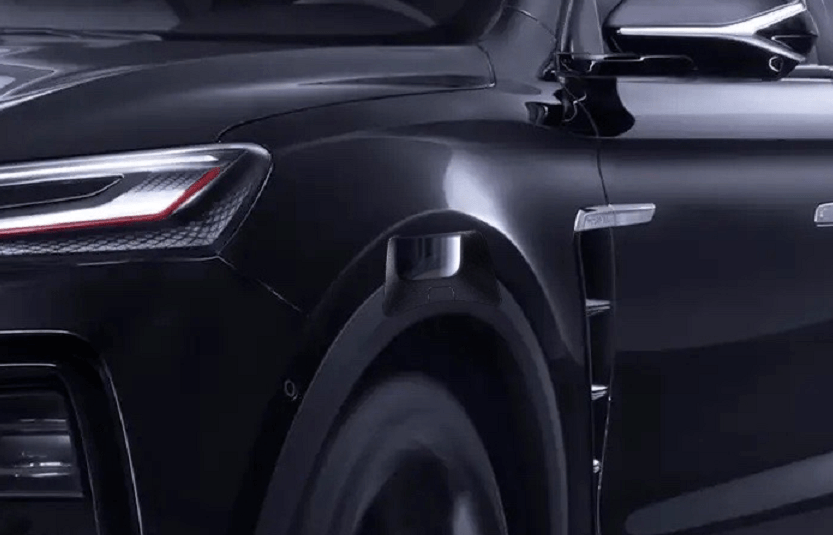

這樣一來，就可以在裝車布置時能夠更好地融入車體設計，對汽車造型設計的適度配和美觀度上有極大提升。

0/50

其次，在縱向的光窗部分，ML-30s+采用了近乎垂直的微弧面，在保證非對稱大垂直視場角覆蓋的同時，盡可能做到與外造型面的平行，更易于整車的流線造型設計。

最后，安裝方位也影響著一款補盲激光雷達的美觀度。

為了達到理想的側向盲區覆蓋效果，有時需要對補盲激光雷達的安裝方位角進行微調。

相較純平面造型，對稱的微弧面設計能夠?yàn)榧す饫走_(dá)的布置提供更多的微調空間，避免整車造型上的突兀。

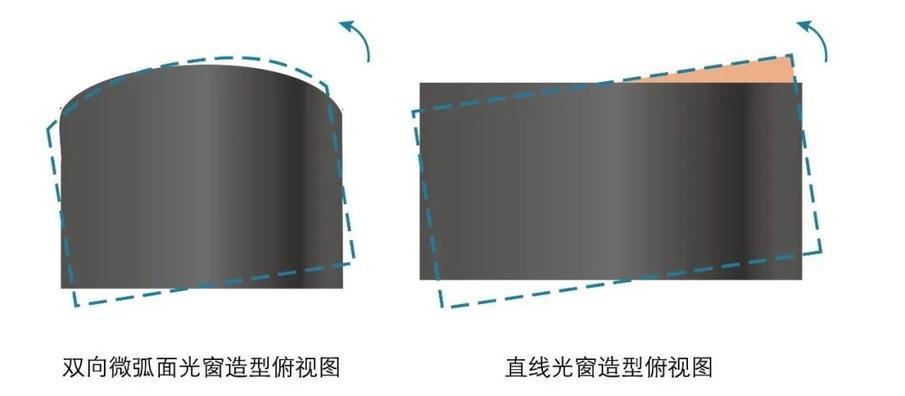

從下圖可以看出，相比直線光窗造型，ML-30s+的對稱微弧面設計在旋轉一定角度后，對外露面基本沒有影響。

0/50

想要做一款看上去順眼又兼顧性能的補盲激光雷達，需要在這一領域積累的多年經驗和理解，將技術特性和工業設計的思維進行強結合，嚴格遵循乘用車的相關需求和使用標準，并能夠根據不同類別、不同定位、不同造型的車輛個性化需求提供相應的定制化服務。

筆者認為，ML-30s+在這一點上下了功夫，而且很能打。

現在，這款兼?zhèn)湫阅芎屯庥^兩大優勢的產品，將于2023 CES展會上正式發布，它可能會告訴我們一些答案，關于補盲激光雷達是怎么做到“高性能內在美”的同時，又能保證“造型外在美”的。
