【第一電動網】（特約作者 張抗抗）在上一篇文章《錦上添花還是畫蛇添足?全面分析電動汽車是否需要變速箱》中，筆者指出，在進行分析時，一定要有一個大前提：“達到相同的性能”。文章在幾個汽車行業群中引發了討論，認為這個話題有值得深入的潛力。因此，筆者就借此文，以一個真實的案例來稍微深入地討論這個問題。

相關文章：

電動汽車為什么不用變速箱來控制轉速?

特斯拉們不需要變速箱，不代表電動汽車不需要變速箱

電動汽車為什么不需要很多前進檔？

首先，什么是“相同的性能”？

一個車型在設計階段，性能如何定？ 長期來看，是市場說了算；短期來看，那當然是領導說了算。簡而言之，不同的車企，對性能目標的設定，是不同的，這就是性能目標的多樣性。簡單起見，本文準備以國家標準GB/T 28382《純電動乘用車技術條件》作為參考來定性能目標。

GB/T 28382指出了8個指標，并為其中7個指標規定了最小值。也就是說，如果設計的車輛不滿足最小值，就不許進入市場。這8個指標分別是：

1.最高車速指標(維持30分鐘)，至少達80km/h速度

2.爬坡性能1：爬4%的坡至少能達到60km/h速度

3.爬坡性能2：爬12%的坡至少能達到30km/h速度

4.爬坡性能3：可以爬20%的坡，不要求速度

5.加速性能1：0-50km/h加速時間小于10s

6.加速性能2：50-80km/h加速時間小于15s

7.續航里程：工況法大于80km

8.百公里電耗：未規定最小值

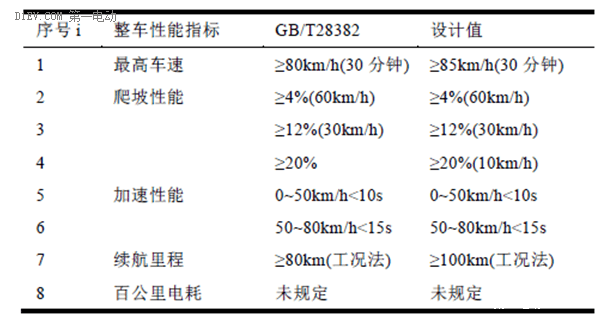

第7項可認為是動力性指標，第8項可認為是經濟性指標，統稱為性能目標了保險起見，本文將性能目標定得比國標稍微高那么一點點，如下圖：

特斯拉走得是從高端到低端的路線，動力性指標遠高于GB/T 28382的最低值。

然后，什么是性能目標間的trade-off關系？

我們已經看出來了，性能并不是單個指標，而是多個指標。所謂trade-off關系，就是說，有可能我們?cè)谧非竽繕?biāo)A的時候，損害了目標B。

先考慮沒有變速器的情況。具體的仿真方法不在此展開，文末附錄會簡單地列出仿真工具與仿真方法。此處僅以圖表的形式，簡單地列出結論。

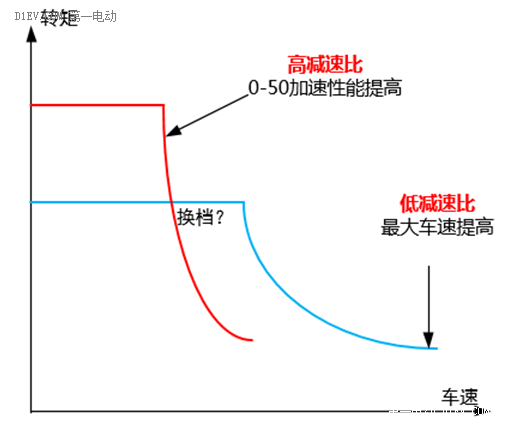

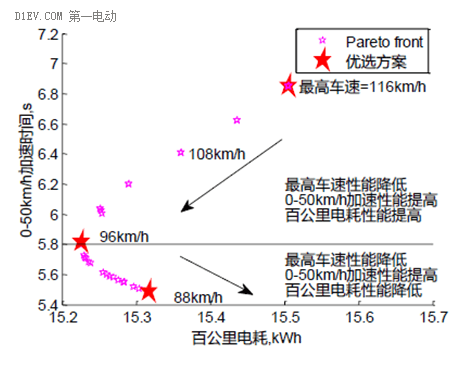

上圖表達了一個意思，在沒有變速器的情況下，最高車速、加速性能與百公里電耗三者之間是此消彼長的關系，不可能同時達到3者最優。圖中上面那個箭頭，體現出在沒有變速器輔助下的電機的尷尬： 要么采用小減速比，盡量提高最高車速性能；要么采用大減速比，盡量滿足0-50km/h的低速加速性能。具體來說如下面的示意圖所示，如果采用了小減速比，那么最大車速會提高(藍色線)；如果采用了高減速比，那么最大車速會變小，但在0-50km/h的最大輸出轉矩增加，加速性能會提高。這就是所謂的性能指標的trade-off關系：你好我不好，你不好我才能好，這是一對冤家的矛盾。

2檔變速器怎么解決這個問題呢？ 很簡單——換檔。起步掛I檔，高速掛II檔，就兼顧了加速性能與最高車速性能。增加了2檔變速器之后，由于增加了系統的自由度，就有可能使3者都達到更優的水平。具體的仿真結果是，在使用同樣的50kW電機的情況下，不使用變速器的車輛性能為(稱為方案A)：

方案A：

最高車速96km/h

0-50km/h加速時間為5.81s

百公里電耗為15.23kWh

而在變速器的幫助下，車輛性能為(稱為方案B)：

方案B

最高車速136km/h，

0-50km/h加速時間為5.8s

百公里電耗為15.23kWh

細心的朋友已經發現，兩種方案下加速性能、百公里電耗幾乎相同，但最高車速大為提高。實際上，在有變速器的情況下，可以優化出其他配置，犧牲最高車速性能，來提高加速性能與經濟性指標。

增加變速器可以降低對電機的要求？

咱們?cè)倩叵胍幌麓笄疤幔骸斑_(dá)到相同的性能”。為此，筆者又進行了一次仿真，這次仿真縮小了電機功率，把電機最大功率從50kW降低到30kW(稱為方案C)。方案C可以達到的性能指標為

方案C：

最高車速104km/h

0-50km/h加速時間為6.41s

百公里電耗為15.29kWh

方案C與方案A相比，經濟性指標相似，最高車速指標略高一籌，而加速性能略遜，總體上是旗鼓相當，勉強算得上是“達到相同的性能”。

這個例子就說明，達到相同的性能”的前提下，增加變速器可以降低對電機的要求。

然后呢？

筆者必須得承認的一點是，小電機+2檔變速器的方案，并不比大電機+無變速器的方案更具備吸引力。畢竟，二者成本相當，前者憑空多出了變速器，還要再配個離合器，系統復雜了。對于集成開發經驗薄弱的中國車企來說，每增加一個環節，就增加了一個出錯的可能性啊。

從這個例子看來，變速器真的是畫蛇添足！

筆者為啥做個仿真打自己的臉呢？ 其實是想說明一個問題，就是不同案例下得到的結論不相同，而本文舉了一個極端的例子：動力性能剛剛滿足國標最低標準，就得到了一個不支持變速器的結論。

而真實情況是，成功的電動汽車車型的性能目標，往往不能定得那么低！特別是，像特斯拉這樣的成功案例，反而要比傳統內燃機汽車的動力性更強。這是因?yàn)?，喜歡環保的人群往往也比較在乎這個車酷不酷。

在高動力性指標的案例下，電池組的最大功率就會成為約束條件之一，減少變速器意味著執行器功率的提升(電機從180kW上升到240kW)，電池組也就被迫從60kWh上升到80kWh。再者，對于美日歐車企來說，變速器的集成已經輕車熟路，不會在意這種系統復雜度的提升。在這種情況下，不用仿真都可以知道，帶變速器的方案是更合理的——因?yàn)榭梢允〕杀敬箢^的電池容量。

最終結論

1.低性能電動汽車，增加變速器可以降低對電機的要求，綜合成本相似，系統集成復雜度提高。

2.中高性能電動車，增加變速器可以降低對電機的要求與對電池組的要求，綜合成本降低，系統集成復雜度提高。

3.缺少經驗與研發實力薄弱的車企，對系統集成復雜度較為敏感；經驗豐富、研發實力雄厚的車企，對系統集成復雜度不太敏感。

4.長期來看，大部分電動汽車依然需要變速箱。但不需要太多檔，2-3檔即可(未詳細論證)。

附錄：仿真工具、仿真方法與試驗驗證

仿真工具：常用的車輛縱向動力學仿真工具包裝ADVISOR與CRUISE。對于有一定編程基礎的工程師來說，使用matlab直接編程或在ADVISOR的源程序上改編會更方便一些。本文的案例采用了ADVISOR與matlab直接編程兩種方法仿真的，以防止出現編程失誤引發的錯誤結果。

仿真方法：仿真采用的非常經典的車輛縱向動力學模型(公式如下)，電機效率特性使用MAP圖，換檔邏輯從簡：最高車速性能測試采用I檔；加速性能測試采用II檔；百公里電耗測試取I檔或II檔較小值且不允許換檔(這弱化了2檔變速器的節能潛力，這是保守的簡化設定)，工況采用GB/T 18386的市區工況。優化算法為多目標遺傳算法(Multi-objective genetic optimization algorithm)。

試驗驗證：仿真結果得到了試驗驗證。更細節的信息就在不此展開，有興趣討論的可發到此郵箱：zkk04@qq.com
