隨著科技的發展，車輛電控單元數量不斷攀升，整車的電子部件相互間進行參數信息傳遞形成了小型車載網絡。如今這原本絕度封閉的網絡還要擠入互聯網，對于車輛的安全性提出了更高要求，現今的法規對車輛安全性要求也日益嚴格。汽車是多領域參與聯合開發生產的工業產品，不免會在設計開發過程中，出現設計缺陷。在產品量產后出現問題再從頭在進行產品參數調整，甚至變更，這將嚴重拉長開發周期。那該怎么做才既能縮短開發周期又能保證產品的可靠性呢?

經過多年的探索，業界借鑒了軟件測試模型并制定了符合行業的開發模式，到底是什么鬼這么神奇呢？那就是“V”型開發模式。該開發模式能夠縮短開發周期，節約成本，在其他領域如航空、國防等也成功應用。

開講

下面介紹一下在單個控制系統開發過程中的“V”型開發模式。

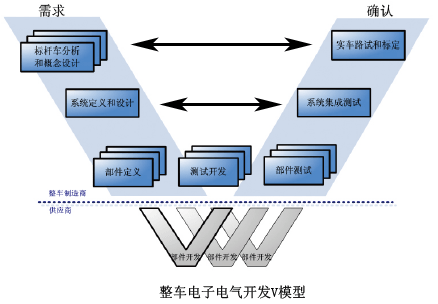

以上是整車的電子電氣開發V模型，下面我們主要介紹電控系統部件的開發V模型。

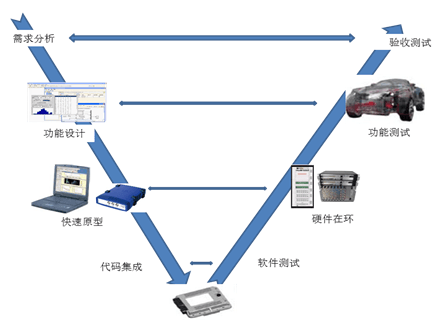

▲ V型開發模式

需求分析：根據現有的數據及過往經驗對控制系統的設計需求、規范及參數等進行設定。

功能設計：對控制系統的控制算法邏輯具體實現進設計開發，并在PC環境平臺下構造被測對象的運行環境模型，實現軟件虛擬仿真，并對系統邏輯及參數等進行評估。使用系統設計工具平臺有Simulink、Labview及C等。

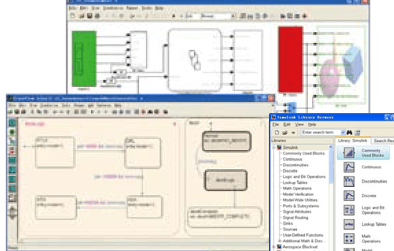

以上是基于Matlab中Simulink模型框圖化的控制邏輯設計，在不同的設計環境平臺下，具體實現有所區別。

快速控制原型：Rapid Control Prototype，簡稱RCP?？焖倏刂圃涂梢栽跊]有控制器硬件的情況下，提前進行控制算法的開發及驗證，控制原型的試驗結果可以為硬件的設計提供參考。

推出快速控制原型產品比較具有代表性的公司有ETAS及dSPACE等。ETAS公司的快速控制原型開發及接口模塊在緊湊和堅固的機殼中將高計算性能與所有普通電子控制單元接口相結合。包含CAN和LIN總線接口。兩個CAN接口均支持高速和低速模式，并可進行單獨配置。在E T K , X E T K和C A N 接口的幫助下，可在ES910模塊上模擬子應用，并與電子控制單元開發保持同步。

▲ ETAS公司快速原型產品

dSPACE實時仿真系統是由德國dSPACE公司開發的一套基于MATLAB/Simulink的控制系統開發及半實物仿真的軟硬件工作平臺，實現了和MATLAB/Simulink/RTW的完全無縫連接。dSPACE硬件系統中的處理器具有高速的計算能力，并配備了豐富的I/O支持，用戶可以根據需要進行組合；軟件環境的功能強大且使用方便，包括實現代碼自動生成/下載和試驗/調試的整套工具。

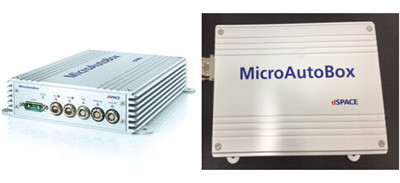

▲ dSPACE公司快速原型產品

代碼集成：將通過快速原型驗證的控制邏輯由建模平臺自動生成C代碼或手動進行編碼。國內汽車電子零部件開發，逐漸由手寫代碼向模型化設計，有平臺進行自動編碼，很大程度上提高了設計效率縮短開發周期。

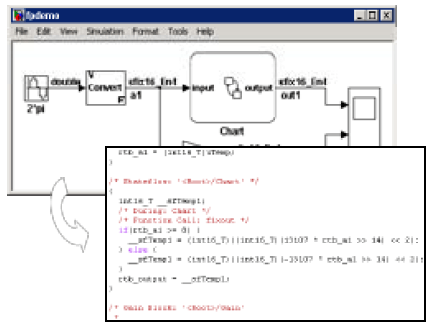

▲ 由RTW自動生成代碼

軟件測試：對C代碼進行軟件的白盒測試及黑盒測試。軟件代碼審查工具有QAC/QAC++,嵌入式軟件運行是錯誤檢查工具有PolySpace。

硬件在環：hardware-in-the-loop，HIL。其由部分真實負載或其它參數接近的器件替代真實部件，一些時間及空間(季節交替與海拔跨度等)跨度較大的參數則由PC機進行模擬組成被測對象的測試環境，并與被測對象組成閉環系統?？梢阅M極限工況下的運行情況，避免在真實工況下產生的安全風險。

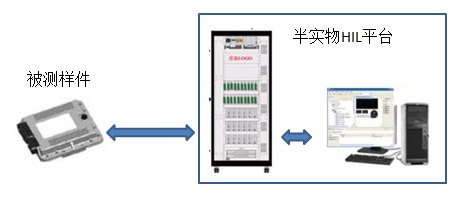

▲ 半實物HIL測試系統

功能測試：對系統的參數進行調整優化，并對其功能的進行驗證。

驗收測試：對產品進行最終的測試驗收。

V型開發模式左邊是設計開發過程，右邊是對應左邊的動態測試驗證過程。在V型開發模式中，設計和驗證同步進行，避免在開發完成后才去測試驗證。在項目最終才發現本應該避免的問題，這可能會導致整個項目從頭開始。

在做需求分析的過程中，測試人員審查需求分析結果，了解用戶需求并準備測試用例，避免出現些不合理需求；開發人員在實現功能設計的同時，測試人員事先了解系統設計及運行平臺，針對功能測試搭建測試環境；HIL測試系統搭建根據RCP系統進行參數匹配，實現半實物仿真測試；在通發過快速控制原型驗證邏輯功能后進行代碼的編碼集成，并進行相應的軟件白盒測試及黑盒測試。最終輸出樣機。

再給做個廣告

V型開發模式能夠大大縮短開發周期，在開發早期減少或消除可能的錯誤及缺陷，從而達到節省開支，降低物耗的目的，提高新產品對需求的適應性。
