1977年對我們來說，是個特別的日子，對薩博來說，也是個很特別的日子。這一年，薩博99的問世標志著“人車合一，貼地飛行”時代到來，而這與其采用渦輪增壓發動機有著莫大關系。也是從那時候開始，汽車發動機開始大規模采用渦輪增壓技術。

雖然渦輪增壓技術揚名在外，但在超跑領域依然難以撼動自吸的地位，其中一個重要原因是渦輪增壓技術有個天然缺陷——渦輪遲滯。在起步與低速工況下，渦輪發動機表現出動力孱弱，一旦越過葉輪額定轉速，動力突突往上竄，這種動力表現非常影響操控體驗感，與超跑精神相悖。

法拉利董事長馬爾喬內直言：“我們會繼續生產V12引擎，渦輪增壓方案是荒謬的，我們不會采取，V12將運用自然吸氣以及混動系統?！彼陌l(fā)言粉碎了法拉利V12縮小規格或V8引擎渦輪增壓化的傳言。

或許意大利人太過傲嬌了，德國人就務實得多。為了消除渦輪發動機的渦輪遲滯問題，德國人為新一代奔馳S級搭載的3.0LV6發動機配備了博格華納eBooster技術。或許這項技術可以消除馬爾喬內對渦輪增壓的誤解。

eBooster，開啟電增壓時代

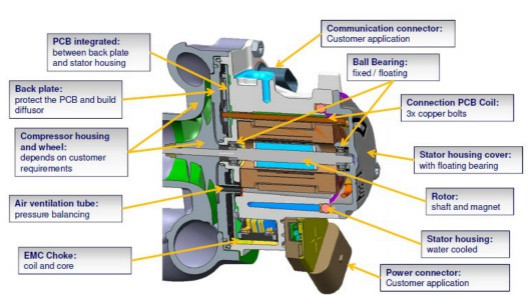

第一代eBooster的主體結構包括兩部分，左邊是渦輪與進排氣通道，與一般渦輪增壓器沒有多大區別。右邊是永磁無刷電機，它的優點是噪音和體積都很小，而且效率很高，一般90%以上。氣道上腔與電機之間是PCB板子，負責eBooster的低壓控制；下腔與電機之間是壓力通風管。

電機下方有兩個部件，EMC隔離器，這是為了避免電機產生的電磁干擾信號，影響車上其它電器正常工作，電磁干擾是新能源汽車故障干擾源之一。另一個是電機電源連接器，據博格華納透露，eBooster有兩種電壓平臺，12V和48V，48VeBooster能產生更大輸出功率，一般在5kW到6kW，最大轉速70,000轉，且響應時間更短，達到90%最大扭矩僅需270毫秒。雖然48V輸出功率與動力響應更好，但考慮到成本與效率問題，2.0升以下發動機更適合12V電源系統。

另外，eBooster一共有三種布置方式，一種上游布置和兩種下游布置。上游布置是將eBooster放在渦輪增壓器前面，下游布置都是將渦輪增壓器放在eBooster的前面，一種是eBooster放在中冷器的前面，一種是放在中冷器的后面。

eBooster的布局會影響經過eBooster的氣體流量與溫度，三種方式?jīng)]有絕對的優勢和劣勢。布局準則是，如果布置在冷的位置，eBooster電機工作環境更好效率更高；如果布置在離發動機近的位置，發動機動力響應會更好。

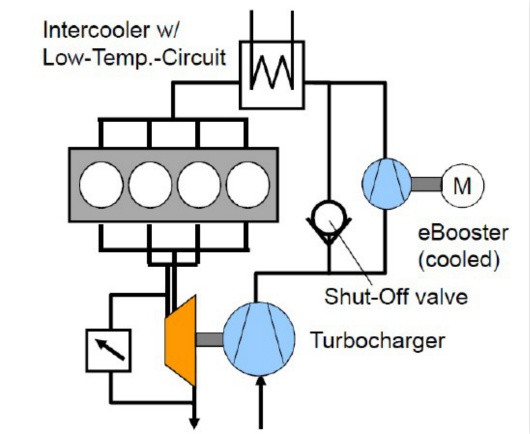

下圖為eBooster原理圖，空氣經過渦輪增壓器后經過eBooster或者控制閥，然后經過中冷器，最后進入發動機。

在整個工作過程中，當汽車處于起步、加速或者爬坡等工況時，發動機需求更多空氣，但是渦輪增壓器短時難以增壓更多氣體，這時控制閥關閉，eBooster介入工作，經過一次增壓的空氣進入eBooster完成二次增壓，所以這個發動機也用了“雙增壓”。即使廢氣渦輪的增壓不夠，但eBooster是由電機驅動，可以即時響應，能彌補增壓，使發動機吸入更多空氣。

當發動機處于中高轉速達到需求工況，且排氣量夠多，足以驅動渦輪提供更多進氣，此時控制閥打開，eBooster關閉，被增壓的空氣從控制閥經過，此時進氣只被增壓一次。

eBooster的優勢，渦輪遲滯將成歷史

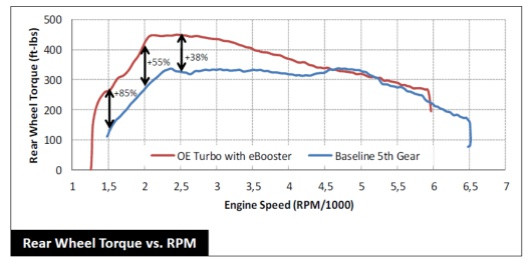

采用博格華納eBooster技術的效果是發動機輸出瞬時扭矩更高，同時消除了渦輪遲滯現象，能夠給駕駛者提供更好的駕駛體驗。下圖紅線為搭載博格華納eBooster的福特野馬轉速-扭矩曲線，藍色為相似的柴油機曲線。

從圖中可以看出，搭載eBooster技術的發動機扭矩在1500rpm時增長了85%，在2000rpm時增長了55%，以及在2500rpm時增長了38%。這個轉速以后，發動機扭矩逐漸下降，到4500rpm時，eBooster系統關閉，之后兩臺發動機扭矩曲線幾乎同步下降，由于前者是汽油機，所以扭矩在6000rpm左右時就開始大幅下降。

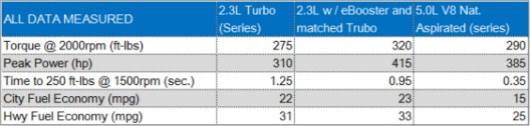

據悉，采用eBooster和尺寸較大渦輪增壓器后，福特野馬在所有發動機轉速區間的扭矩大約提升38%，并且在高轉速時輸出功率提高78%。

從上文的分析可知，eBooster技術能夠提升一定的動力，在一定程度上加速了發動機小型化，比如奔馳S級原本打算采用4.0V8發動機，最后換成了3.0V6。

另一方面，它還具備一定省油能力。當汽車處于加速或者爬坡工況，此時轉速比較低，一般會降檔升轉速，但如果采用eBooster技術，可以不用降檔，輕微加速即可獲得較大扭矩，也可以理解為得到同等扭矩時發動機轉速更低，進而提升燃油經濟性。另外，應用eBooster的48V系統可使燃油效率提升35%，節能減排效果更明顯，所以博格華納稱eBooster與48V是“天作之合”。

eBooster的缺陷，還需更成熟

關于eBooster布置在何處，目前沒有最好的方案。如果布置在渦輪增壓器后面，那么發動機的高溫排氣會“加熱”eBooster左邊的渦輪氣道，右邊的PCB電路板和電機會受到不同程度的影響，極端情況可能會影響正常工作，這對eBooster的散熱設計要求很高。如果布置在中冷器后面，一方面可能會升高進入氣缸的空氣溫度，另一方面可能會增加一套中冷器，使系統更加復雜。

eBooster的電機如果采用12V方案，eBooster的輸出功率僅有是1.7kW，短時間也可以達到2.4kW，功率不是很高，會導致電增壓不夠，發動機無法吸入更多空氣，那么eBooster的價值沒有真正體現出來，并且12V方案對低壓12V電源的輸出功率與容量有一定要求，它必須滿足eBooster能夠在1.0KW輸出功率工況下持續放電。另外，如果eBooster采用48V方案，輸出功率可以達到5kW到6kW，電增壓足夠了，但前提是有車載48V電源，然而現狀是48V市場現在并不成熟，搭載48V系統的車型極少，另一個解決辦法是在混合動力汽車上額外配置一個降壓器，不過這樣會增加一定成本。

分析完eBooster，可以發現，能被奔馳S級采用，說明第一代eBooster量產完全沒問題，只是有些地方還需要優化。而eBooster與48V的“天作之合”尚需時間，好消息是，以?shī)W迪A8為首的歐美車型將大規模采用48V系統，這將加速48V系統的普及進度，也是eBooster的機會。

據博格華納透露，他們除了eBooster，未來還有eTurbo，它綜合了eBooster和渦輪增壓器，是渦輪增壓的終極進化版——電動渦輪增壓器。它的優點是完全沒有渦輪遲滯，平順性堪比自吸，同時，發動機動力更加強勁，且燃油經濟性更高。

其實，電動渦輪增壓有點類似馬自達剛剛宣布的SKYACTIV-X發動機，都是向氣缸內壓入更多空氣，以提高動力，降低油耗。所不同的是，博格華納用的是電動渦輪，馬自達用的是壓縮機。
