采用德溫特專利數據庫和Incopat數據庫，結合關鍵詞、IPC分類、德溫特手工代碼的方法進行專利數據采集，截至2017年3月，共得到德溫特專利118,362件（專利族）、中國發明和實用新型專利23,544件。對氫能及氫燃料電池專利進行分析，有助于整體了解氫能及氫燃料電池領域?qū)＠夹g(shù)的發展現狀趨勢、技術重點熱點、區域競爭格局、競爭機構情況。本期周報奉上氫燃料電池的技術競爭格局。

一、區域競爭格局

1.  技術領先國家--日本引領技術發展，中國國際排名第三

專利申請人一般在其所在國首先申請專利，然后在一年內利用優先權申請國外專利。因此，從專利申請人優先權所屬?lài)?guó)的數量分布上很大意義上反映了各國在該領域的技術實力。

圖為優先權專利申請的國家分布，圖中可以看到燃料電池專利技術主要集中在日本、美國、中國、韓國和德國。其中，日本優先權專利數量達到66,971個專利族，占56%，處于絕對領先地位。中國以9%的份額排名第三。

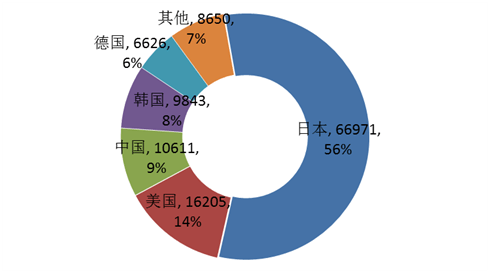

圖1 優先權國專利分布

2.  各國技術優勢--日本技術全面領先，專利強國各關鍵技術發展均衡

總體上看，日本、美國、中國、韓國和德國是燃料電池技術主要專利申請國，對各關鍵技術的研發方面發展比較均衡。日本作為全球?qū)＠琶谝坏膰?guó)家，在多個關鍵技術上均處于絕對領先地位，技術最為全面且沒有明顯的短板，對控制技術尤為重視。美國雖專利數量排名第二，雖然數量上與日本存在較大差距，但各關鍵技術發展比較均衡。中國專利數量排名第三，技術上比較重視電極和催化劑的研發。排名第五的德國，比較關注制氫、儲氫以及燃料電池加熱、冷卻技術。

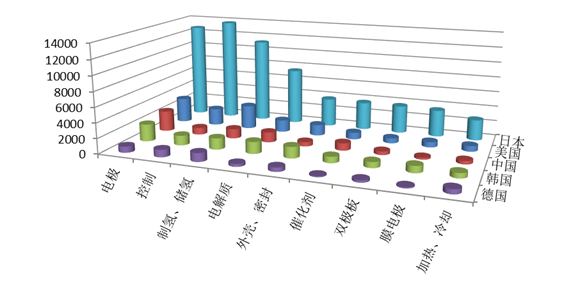

圖2 主要國家技術優勢分布

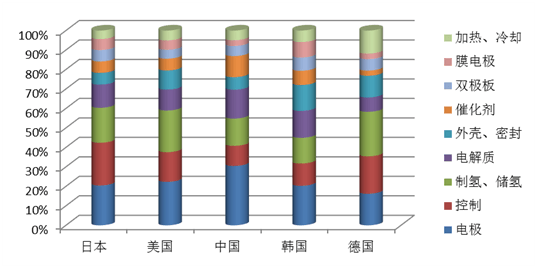

圖3 主要國家技術領域分布比例圖

3. 國際專利布局--日本重視國際市場，并進對重點國家展開布局

從專利技術國家專利布局上看，日本作為氫燃料電池專利族規模最大的國家，其對國際市場的布局也非常充分，因此除了對本國進行專利保護外，為了在國外生產、銷售產品，其必須在國外地區申請相關專利以求獲得知識產權保護，同時該國同族專利的申請也可以反映出其市場戰略。

由圖中我們可以了解到，日本除在本國申請外，同時重點布局美國、中國、韓國、歐洲、德國等，其專利布局涉及39個國家和專利組織。美國專利數量相當于日本的1/4，但在專利布局策略上，非常重視專利技術的國際布局，專利布局涉及49個國家和專利組織。而中國主要針對本國市場，在國外市場布局的專利數量很少。

圖4 主要國家專利布局

4.  中國專利區域布局--國內機構布局中國專利占半，上海領跑?chē)?guó)內

中國專利申請區域分布上，所有23，544件燃料電池技術相關中國專利中，53.6%來自我國本土機構的申請，46.4%的中國專利申請來自國外機構，顯示國內專利布局方面，國內機構占據半壁江山。國外機構中，來自日本對華市場顯示了極大的興趣，20%的中國專利申請來自日本。之后依次為美國、韓國和德國。從申請的中國專利類型上看，來自于日本、美國、德國、韓國的中國專利類型以發明專利為主，實用新型專利比例均低于1%，顯示來自國外的專利申請質量較高。

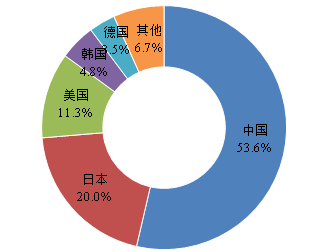

圖5 主要國家在華專利布局

進一步對來自國內本土機構的區域分析，發現國內各省市技術研發排名中，上海以中國專利總量的8.1%排名居首，北京次之占據6.6%，江蘇、遼寧、廣東緊隨后。從排名居前的國內機構申請的專利類型來看，遼寧省發明專利比例最高，占比83.2%，江蘇和上海發明專利比例較低。

相比國外機構申請的中國專利，國內機構申請的中國專利質量要略遜一籌。雖然國內外機構在申請中國專利數量超過國外機構申請的中國專利，但排除實用新型專利后，國外機構申請的發明專利數量已經大幅超越了國內機構，國內機構申請發明專利為9591項，國外機構申請發明專利10831項。

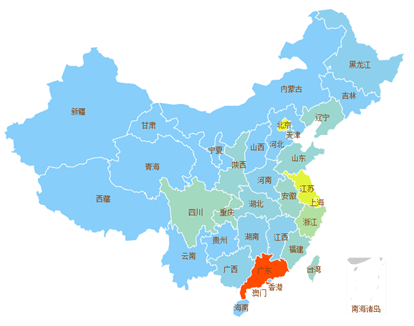

圖6 國內省市專利申請分布

資料來源：Incopat

5.  國內技術優勢--上海、遼寧關鍵技術優勢明顯

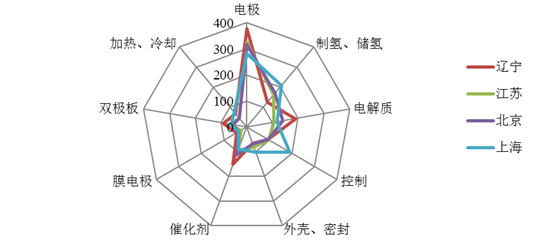

圖7 國內省市專利申請分布

對比燃料電池中國專利各省市申請的情況，專利數量排名第一的上海市，多個關鍵技術上處于全國領先地位，體現在制氫、儲氫、控制、外殼、密封技術等方面；專利數量排名第四的遼寧省，在電極、電解質、催化劑、雙極板等燃料電池核心技術方面處于國內領先。

二、競爭機構

1. 國際專利申請人--車企掌握產業技術話語權，豐田、日產、本田、松下、東芝居前

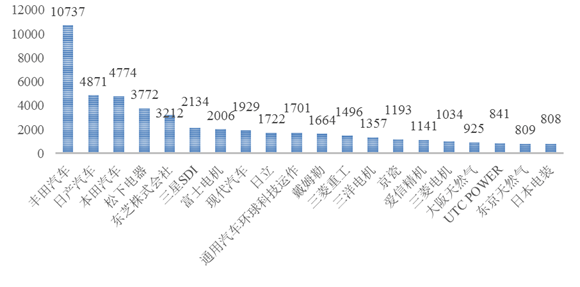

圖8 國際專利申請人

燃料電池專利申請人全球排名中，日本豐田汽車以10,737個專利族據首位，占專利總量的9%；日本日產汽車以4,871個專利族次之；日本本田汽車第三。前二十排行榜中，汽車產業相關公司占據較大比重，反映燃料電池將在汽車產業中將成為主流應用；燃料上游廠商較少，下游廠商較多，顯示該產業進入產業化在即。各企業專利數量上的差距較大，且前五申請人占據行業專利占比較高，技術集中在大廠手中，產業技術趨于壟斷。

2. 中國專利申請人--本土機構具備相當實力，豐田、通用、中科院大連化學物理研究所居前

燃料電池技術中國專利申請人前二十排名中，豐田汽車以1,307項專利據首位，占專利總量的5.6%；通用汽車以713項專利次之；中科院大連化學物理研究所第三。榜單中，國內本土機構占據12席，顯示國內機構已經具有相當技術實力。排行榜中，各機構專利數量占比不大，顯示中國專利申請人布局較為分散，沒有技術壟斷機構出現。

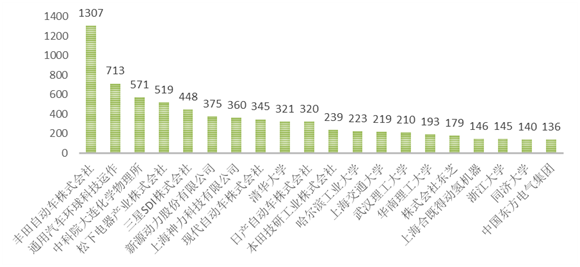

圖9中國專利申請人

考察本土機構申請人類型發現，企業申請人專利申請占比67%，大專院校和科研單位占據28%，顯示企業占據燃料電池技術研發的主導地位。與國際相比，我國申請人排名中出現較多大學與研究單位，顯示我國燃料電池距離產業化仍有一定距離，需要加強產學研合作。

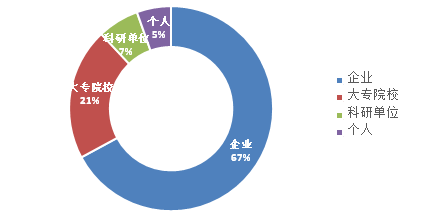

圖10 中國專利申請人類型

3.  機構合作--形成七大技術合作群

從專利合作申請角度分析，國際上燃料電池技術領域有多個技術合作集群。包括：豐田汽車、電裝、京瓷、愛信精機合作群；東京燃?xì)?、大阪燃?xì)?、NGK Spark Plug、三菱重工、京瓷、富士電機合作群；戴姆勒、福特汽車合作群；本田汽車、JSR合作群；現代汽車、起亞汽車、韓國先進科技學院合作群；西門子、Varta合作群；關系電力、三菱電機、三菱材料、富士電機、住友電氣工業株式會社、藤倉合作群。

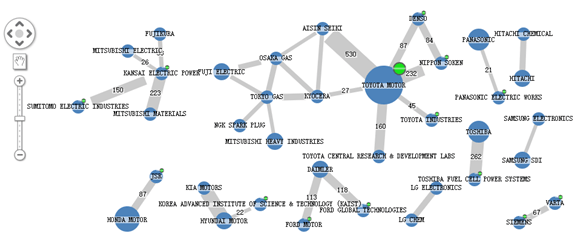

圖11 申請人合作

資料來源：Orbit

4. 企業綜合實力—日本廠商成為行業創新和競爭主體

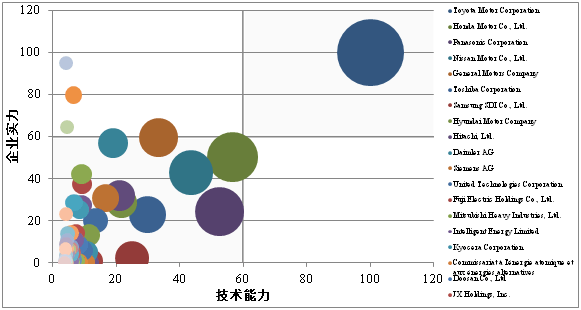

圖12 企業技術能力

企業綜合競爭力評估方面，根據Innograph專利分析平臺提供的分析模型，綜合考慮企業的專利數量、專利涉及分類數量、專利涉及地區數量、被引次數、營業收入、專利侵權情況等方面，如圖所示，縱坐標反映企業擁有的資源，橫坐標代表了企業技術實力，氣泡大小表示專利數量。

結果顯示：燃料電池行業中，豐田汽車、本田汽車、松下、日產汽車、通用汽車、東芝、上線、現代汽車、日立、戴姆勒、西門子等企業綜合實力居前。其中排名前十公司中，以日本公司占據六席為主，反映日本企業綜合競爭力較強。
