蘋果獲Smart Fabric新專利或可用于汽車

蓋世汽車劉麗婷 2021-11-24 17:27

蓋世汽車訊智能織物將在未來蘋果產品中發揮重要作用，如耳機或VR耳機等可穿戴設備、智能服裝、車輛織物、設備外殼和/或包裝等。據外媒報道，美國專利商標局授予了蘋果公司一項Smart Fabric（智能織物）專利，有關未來智能織物的構成。

（圖片來源：patentlyapple.com）

帶有電子元件陣列的基于織物的物品

織物等材料可能被用于制成家具、衣物和其他物品?；诳椢锏奈锲吠ǔ２话娮釉?。然而，有一些基于織物的物品需要電子元件提供增強功能。

將電子元件集成到基于織物的物品中非常具有挑戰性?？椢锉容^柔軟，因此很難將結構安裝到織物上。電子元件必須耦合到信號路徑，但需要格外小心，否則當織物彎曲和拉伸時，信號路徑將被損壞。因此，市場需要更好的技術以將電子元件結合到基于織物的物品中。

蘋果所獲專利就有一種基于織物的產品，包含電子元件。例如，基于織物的物品可以具有一系列電子元件和一層或多層織物?？椢飳涌捎米麟娮釉幕祝蚩神詈系狡浒惭b電子元件的支撐結構。

該電子元件可安裝到支撐結構，例如柔性印刷電路。柔性印刷電路采用由開口陣列形成的網格圖案。蛇形柔性印刷電路段可在開口間延伸，并且可以互連電子元件已焊接到柔性印刷電路的部分。

該電子元件可以是發光二極管或其他電氣裝置。帶有光散射顆粒的聚合物或其他材料可能會覆蓋電子元件。該柔性印刷電路和組件陣列可以層壓在織物層或其他材料層之間。

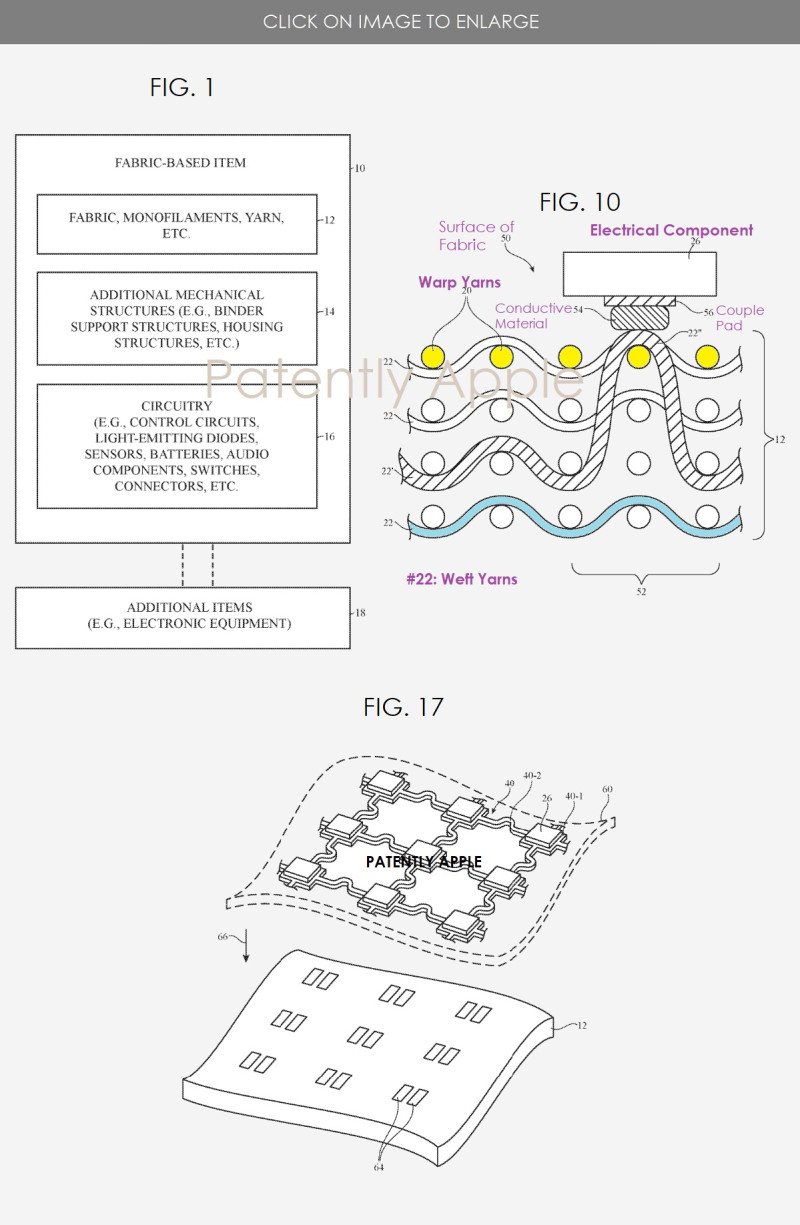

下圖1為基于智能織物的示例性物品的示意圖，圖10為說明性織物層的橫截面?zhèn)纫晥D，展示了如何選擇導電紗線等導電材料股線置于織物層的表面，以及用于制成焊料隆起焊盤等接觸件，以耦合到電氣元件。

蘋果專利圖1、10、17（圖片來源：patentlyapple.com）

上圖17為說明性網狀（網狀圖案）柔性基板的分解透視圖，填充了電子元件陣列和相關材料層，例如織物層或具有配合接觸墊的其他柔性層。

具有可調節外觀束的織物物品

蘋果所獲專利為一種基于織物的物品，包括由交織的材料股（例如交織的管束和其他材料束）形成的織物。使用基于織物的物品中的控制電路可調整織物部分的外觀。

該材料線可涵蓋由不同顏色的帶電納米粒子形成的電泳墨水的管道，可使用控制電路向電泳墨水施加電場以改變織物的外觀。

帶電納米粒子和流體可包含在管束內或可封閉在封裝球體等封裝結構內。封裝球體或其他封裝結構可嵌入透明聚合物粘合劑中，而透明粘合劑位于織物的管道或其他結構中。在織物的給定區域可施加電場，其中織物可使用與該區域重疊的導電股線、導電電極例如管股上的透明導電電極、同軸電極或其他電極結構。

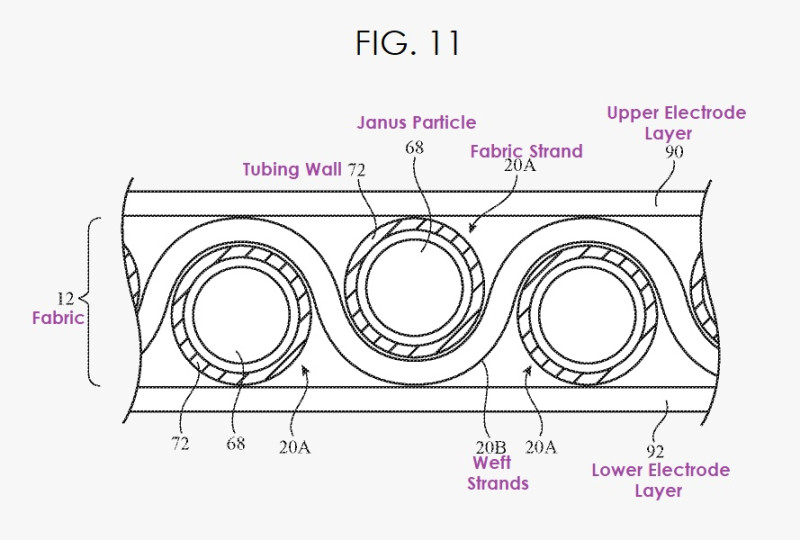

下圖11為示例性織物的側視圖，該織物具有電極層，可將控制信號施加于在織物中的管束中的電泳墨水結構中。
