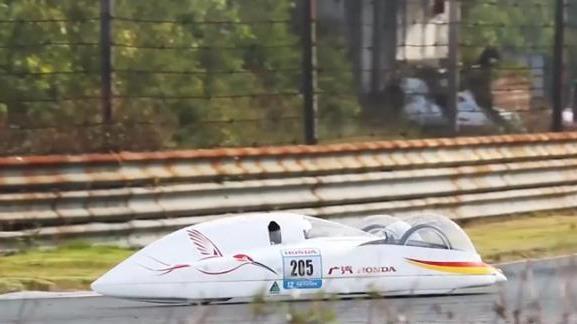

參與新車評的2019第13屆Honda中國節能競技大賽，是我職業生涯遇到最大的一道坎，可能沒有之一。作為一個24K純文科生，居然被委派負責動力系統的構建，聽到這個任務，我為車手的性命安全捏了一把汗。

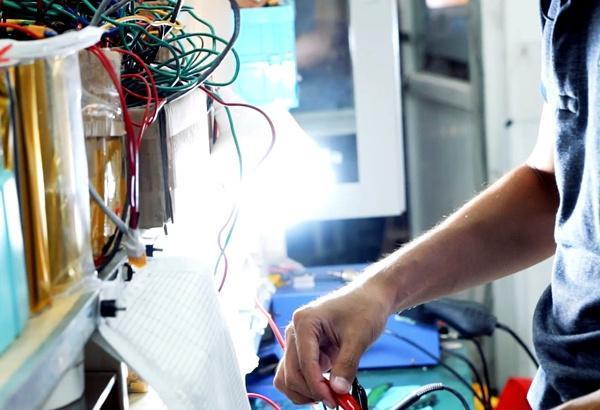

開個玩笑，這比賽其實并不止有我自己在戰斗，所以協助專業人士更高效地完成工作。我這組，負責的則是電控方面的東西，包括電機以及電路板制作。

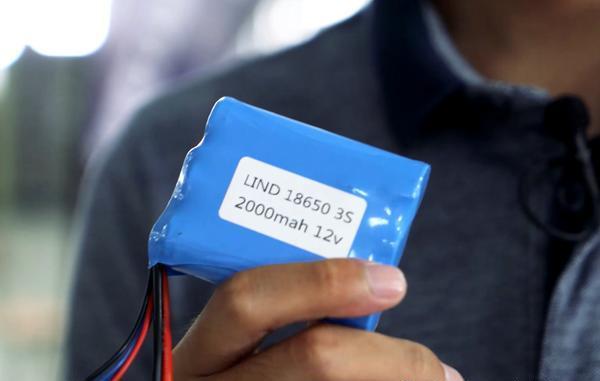

之前柳老師提及過，根據大賽規定，所有人都只能用統一規格的2000mAh電池進行比賽，就算是要沖刺20km及以上的續航里程，在這個大框架下，電機的功率自然大不到哪去。

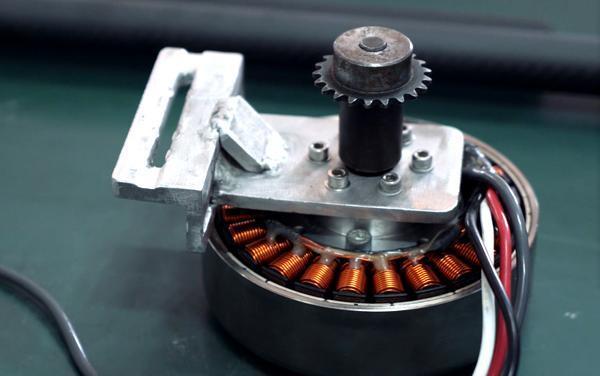

電機方面，我們選擇的是BLDC-90的直流無刷電機，電機功率300w。300w什么概念，如果大家有留意的話，這個功率基本就是一些類似吹風機，電飯鍋等常見的家用電器的功率而已。

當然了，我們的電機是直流電，而家用電器，為了變壓方便都是交流電。所以本來還想著用一個常用常見的300w家用電池，跟咱們的電機一起運行比續航，可能會更直觀。但考慮到整車并未制作完成，并且電機空轉不載人不落地跑很就脫離現實，加上本身2000mAh電池容量本身就不大的前提下再變壓給家用交流電電器，一番折騰下來，可能可參考性已經非常低，于是作罷。

至于電機如何輸出，信號的傳輸也是至關重要。這就涉及到電路板的制作。

電路板又名PCB板，印制電路板，是電子元器件電氣連接的提供者。這玩意兒已經有100多年的歷史了。

它的設計主要是版圖設計，采用電路板的主要優點是大大減少布線和裝配的差錯，提高了自動化水平和生產勞動率。

按照線路板層數可分為單面板、雙面板、四層板、六層板以及其他多層線路板。由于印刷電路板并非一般終端產品，因此在名稱的定義上略為混亂。

個人電腦用的母板，稱為主板，而不能直接稱為電路板，雖然主機板中有電路板的存在，但是并不相同，因此評估產業時兩者有關卻不能說相同。因?yàn)橛屑呻娐妨慵b載在電路板上，因而新聞媒體稱他為IC板，但實質上他也不等同于印刷電路板。我們通常說的印刷電路板是指裸板-即沒有上元器件的電路板。

關于制作，流程上大概是：打印電路板——裁剪覆銅板——預處理覆銅板——轉印電路板——腐蝕線路板——線路板預處理。

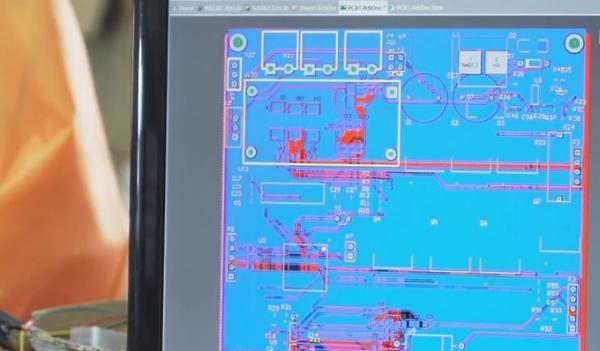

放心吧，這些資料都是我打聽回來的，具體的制作基本上外包，我們協同工作的主要就是先在軟件畫出原理圖，然后轉換成PCB，最后制作出來基本上是要外包團隊。

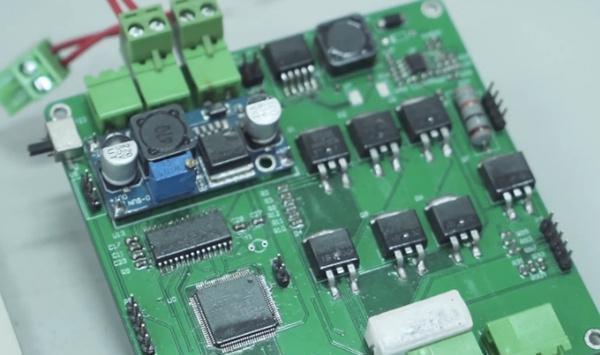

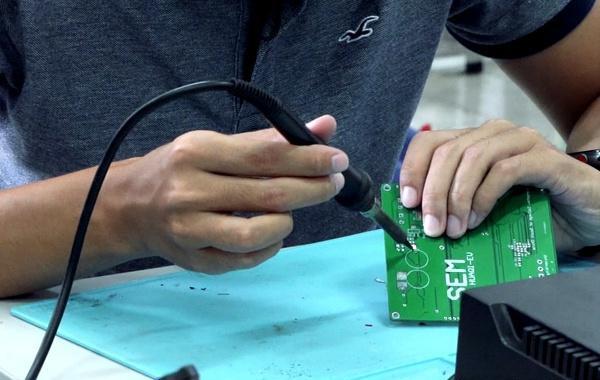

焊上去的有電阻電容三極管MOS管散熱片芯片等等，基本上就是一些電子元器件。只要這些元器件使得它正常運轉，達到想要的功能。

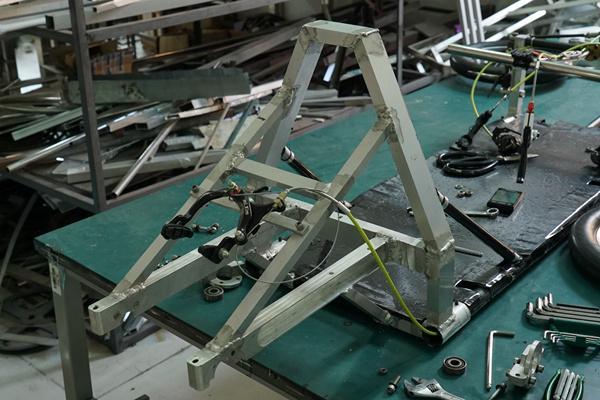

好吧，通過這次的團隊協助工作，讓我充分地意識到：活到老學到老的真諦。Anyway，電路板和電機都齊備了，最后，關于總裝，包括線束的布置等問題，就是交給非常有經驗的陳函同學了。
