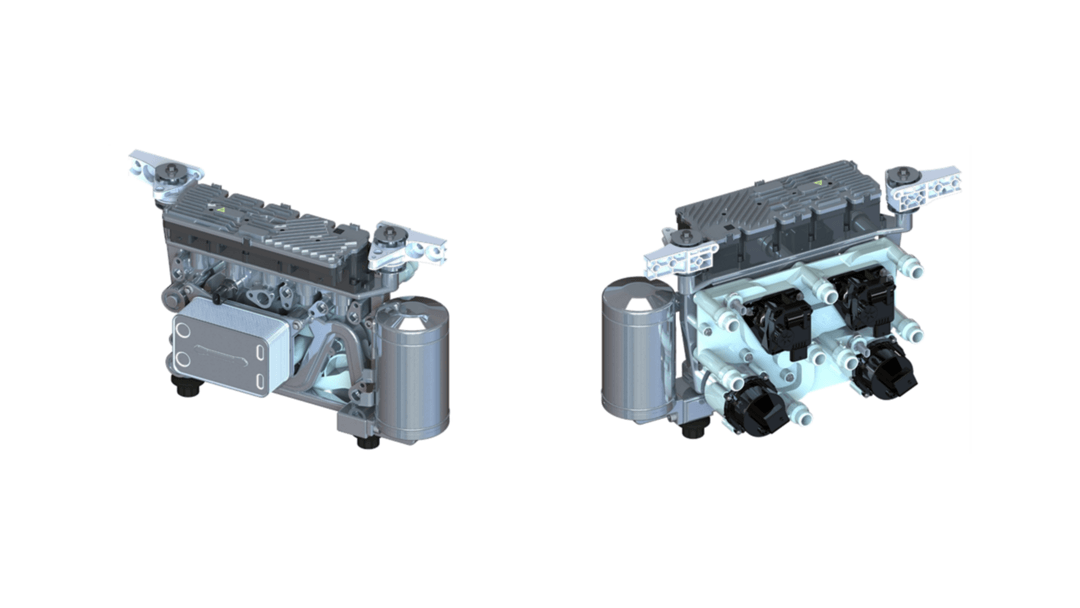

申請技術：智能熱管理集成模塊

參選領域：熱管理

創新點及優勢

技術描述：

1、熱管理集成模塊集成了劑側模塊、水側模塊、控制模塊與減震模塊，屬于高度集成的結構件，結構緊湊，占用空間小，減少了零部件之間的管路連接和對外管路接口，降低了管路帶來的流阻，降低了接口的泄露風險。

2、中間換熱器（IHX）集成在劑側流道板中，減少零部件和整車連接管路和接口，減少漏點，簡化裝配工序，降低成本。

3、ICU集中控制冷媒閥、溫度壓力傳感、溫度傳感器、水泵和五通閥，不僅減少集成件自身的接插件及線束，也更方便連接和控制，減少裝配步驟，同時更容易做到接插件防錯。

4、減震墊設計：采用新型的固定方式，集成件上承重，橡膠墊跟金屬支架一體硫化成型，減少工藝安裝步驟，在保證產品可靠性的基礎上，同時更方便整車安裝。

獨特優勢：

1、 集成模塊采用ICU集中控制。三花首創將制冷劑側閥、冷卻液側閥和傳感器的控制集成在一起集中控制，不僅減少線束和接插件等部件，而且  1）可利用智能算法和虛擬標定最優解，最大化系統效能；  2）集中控制方便故障診斷管理；  3）軟件可擴展、升級，支持OTA。

2、熱管理集成模塊集成了制冷劑側零件、冷卻液側零件與ICU（控制集成）總成，有效減少了熱泵系統之間的管路連接，結構更緊湊，優化汽車前艙空間。

3、核心零部件全部自研自產，確保高性能、高可靠性。

4、集成模塊可以根據客戶定義靈活變化，適用于多種熱泵系統。

應用場景：

新能源汽車?yán)m(xù)航問題一直是備受關注的問題，特別是冬季，需要采暖時，傳統PTC加熱會損失較多電能，而熱泵就能很好解決這一問題，但熱泵系統零部件較多會占據整車較大空間，熱泵大集成模塊能夠在滿足熱泵空調功能的前提下，占用較小的整車空間。

未來前景：

在碳中和的大背景下，新能源車優勢明顯，隨著汽車的電動化和智能化，新能源汽車熱管理系統也向著集成化、可控化和精準化發展。 智能熱管理集成模塊能在完成整車多種熱管理模式（采暖、制冷、電池包冷卻、電池包加熱、電驅單元冷卻等）的前提下，降低電池能耗，節省整車空間。
