2020年12月23日，中國汽研成功舉辦《2020第三屆新能源汽車測試評價技術國際論壇》。中國汽研將持續為大家推送精彩演講實錄，本文為特來電大數據技術部部長潘博存帶來的《基于大數據的電動汽車充電系統安全評估》。

1 安全防護體系及思路之轉變

特來電對于充電安全的思考，主要在于數據與系統邊界，充電量較少時，充電安全邊界特征并不明顯，隨著充電量的增加，比如達到100萬次，系統的安全邊界將會逐漸顯現，當充電量達到1000萬次，基于數據得到邊界和特征從而建立專家?guī)?，?dāng)充電量達到1億次時，基于工業大數據可以建立充電大數據，基于充電大數據可在車輛充電時進行實時防護，提前檢測車輛的安全狀況，并告知用戶維修，保證車輛充電安全。

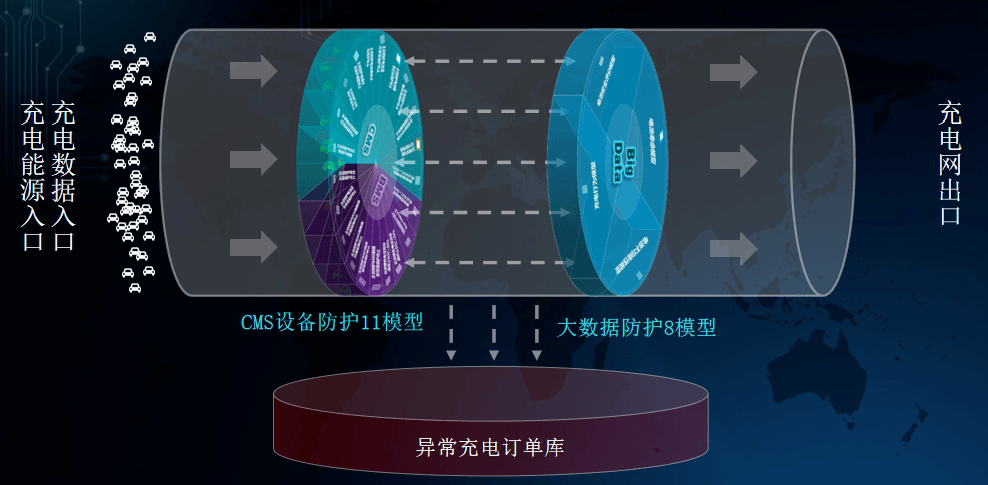

目前已在充電網上建立了兩層安全防護技術體系。下圖較形象的展示了車輛充電過程，相當于一個運行的充電安全防護過程，整個充電網規模大約40萬筆訂單。車輛每次充電時 ，CMS設備防護模型和大數據防護模型會對包含了BMS、充電樁及車輛之間的信息流和能量流同時進行實時檢測，當檢測到異常時，將會及時終止訂單，進入異常訂單庫。

兩層安全防護架構，首先基于充電網實時數據，如BMS數據、充電樁數據、用戶數據、環境數據建立充電大數據，并結合充電網歷史數據，包含車輛檔案（安全評分、電池健康評分、使用習慣評分）及車型檔案（安全評分、電池健康評分、使用習慣評分）建立兩層安全防護架構：在設備側建立CMS主動防護層，包含單體過壓防護模型、電池過溫防護模型、溫差過大防護模型、溫升異常防護模型等；在大數據側建立大數據防護層，包含動力電池不均衡性模型、車輛電池壽命預測模型、充電行為模型和電池安全評分模型等。經兩層安全防護檢測后將會對車輛做出安全決策，比如阻斷充電、報警通知、監控評估等。安全決策完成后，運營系統會持續跟蹤該筆訂單，并將整個數據實時反饋到模型，及時修正模型，保證模型的準確度。

充電安全全生命周期管理流程為：充電時，兩層防護模型進行防護，存在異常訂單時，一方面通過APP報警，或通過短信微信通知C端用戶、B端用戶、特來電運營、主機廠、電池廠進行車輛的維修，維修反饋結果同時反饋到防護模型；另一方面異常訂單發生后會更新到車輛、車型檔案，通過安全評價模型評價，識別高危車輛，進行工單處理，以工單為抓手持續跟蹤車輛，發送安全防護報告至客戶端，維修完成后工單關閉，工單信息同樣會反饋到防護模型，建成了一個正向充電安全防護良性循環機制。

充電安全防護思路為：通過安全防護模型識別高危車輛，告知車輛維修。防護概括為雙軸兩側，即為時間軸空間軸，設備側平臺側，時間軸利用大數據云端的算力，關注變化趨勢；空間軸找不同；設備側接收充電參數、實時防護；平臺側下發充電曲線、長時間防護。防護的分類，比如從乘用車、商用客車、商用貨車，不同充電倍率，磷酸鐵鋰、三元、錳酸鋰、鈦酸鋰，老車和新車，不同地區這些維度去分析。

2 安全防護框架、模型及數據

安全防護的整體架構如下圖，理論依據分為規模化電動汽車安全充電關鍵技術及裝備研究，智能充電網與配電網，分布式能源的融合技術研究，基于云技術的充電網互聯互通數據平臺的研究。系統的實現分為充電設備，充電管理，協同調度，平臺服務?；诔潆姲踩矫娴妮敵?，有特來電主導或參與的行業標準。

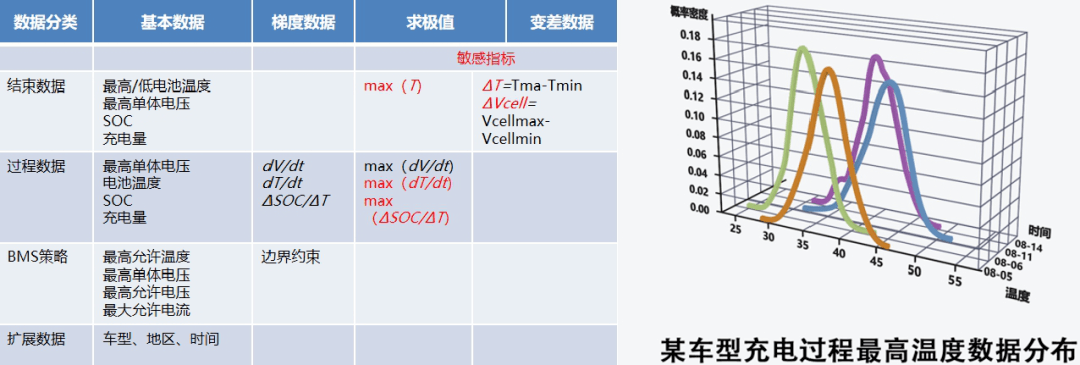

基于充電過程數據對充電安全風險分析，數據的范圍包括縱向時間維度、橫向同車型擴展數據范圍；數據的變化包括過程數據的梯度變化、過程數據的變差；數據的關聯是數據間的相關約束關系。

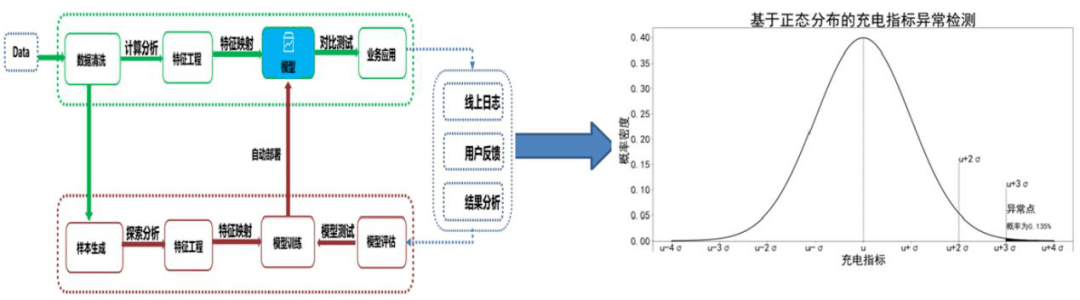

基于正態分布的充電指標異常檢測方法：在正態分布中，區間（μ-3σ,μ+3σ）是隨機變量X實際可能的取值區間，X落在該區間以外的概率小于千分之三，在實際問題中一般認為這種事件是不會發生的，如果變量屬于這千分之三，即是異常點。在基于正態分布的充電異常檢測中，“變量”可以是最高溫度、最大溫差、溫升速率、SOC速率、單體最大壓差等指標，樣本數據來自相同地區信息、相同車輛型號信息、相同時間信息的充電記錄。

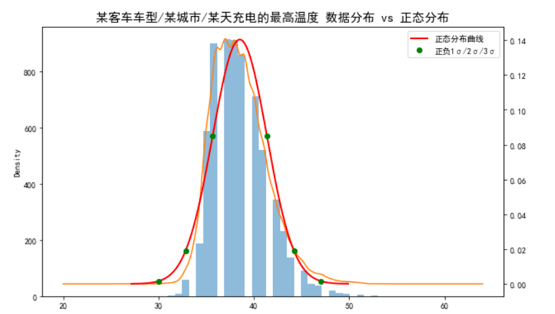

異常檢測舉例：大數據分析指標的變量，可以是最高溫度、最大溫差、最大溫升速率、電池壓差、最大SOC速率等指標，樣本數據來自相同地區信息、相同車輛型號信息、相同時間信息（每天或每月）的充電記錄。正態分布N(μ，σ2)由均值μ和標準差σ唯一決定的分布。根據樣本數據估算出均值u和標準差σ，樣本數為n，公式如下。

3 安全防護應用

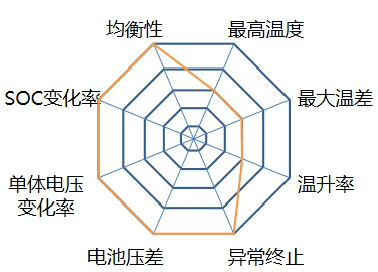

安全評價，目前已實現平臺下每輛車的各個電池指標評分，形成了車輛得分檔案，為車輛的定性和定量評價提供依據：平臺根據各項指標得分識別高危車輛；根據車輛得分可以協助客戶對車輛進行分類管理、分批次更新；車輛得分可以讓用戶簡單直觀感受車輛安全狀況。

安全防護產品，比如公交專屬安全報告；充電防火墻，客戶可按照城市、充電站、品牌、車型、車牌號、賬號、VIN等維度，在不同范圍內限制不同車輛充電，限制SOC值可自由設置。利用“安全防火墻”功能可以限制/禁止高危車輛充電，限制/禁止某車型車輛充電，子公司自行設置本城市限制策略，限制/禁止某高危電站所有車輛充電。目前已經做出的要求包括已統一對全國經常燒車的5個高危車型和3個品牌全系車型進行限制；對加油加氣站周?chē)?0米電站進行充電限制。

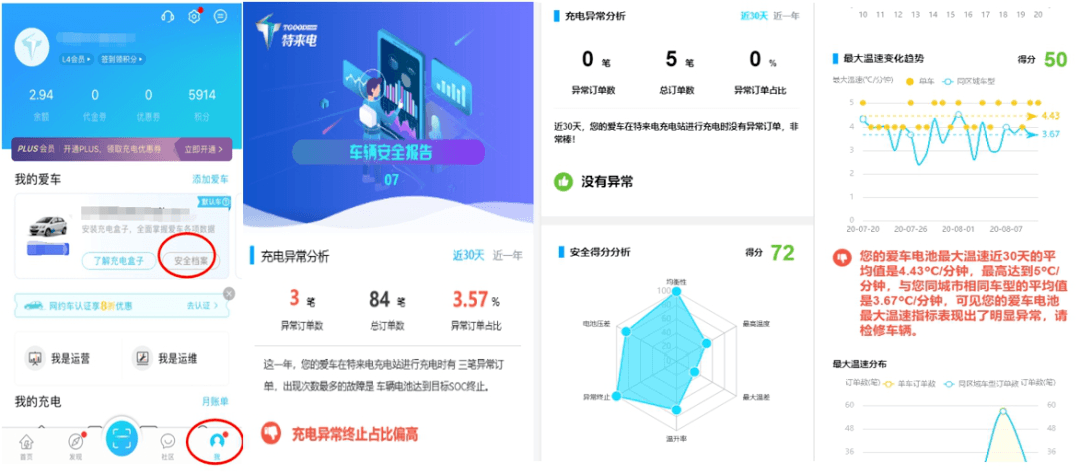

平臺可為C端用戶進行車輛故障的彈窗和亮燈預警，同樣，可以為C端用戶展示車輛安全檔案、車輛近期的關鍵指標表現情況，用戶可以實時查看車輛安全狀態分析。
