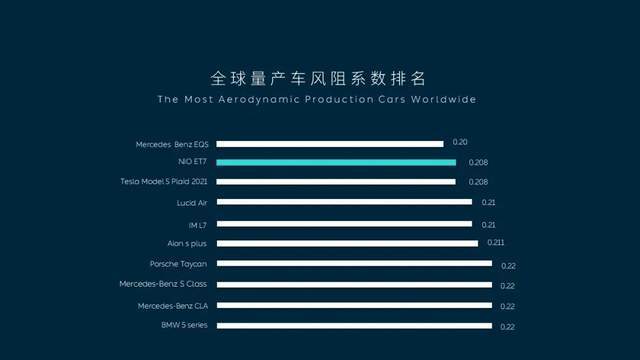

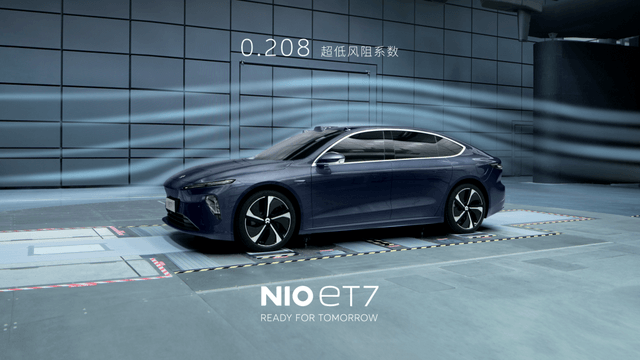

今天下午，蔚來在線正式公布了 ET7 的風洞測試成績——最終風阻系數為0.208，不僅相比 NIO DAY 2020 上公布的風阻系數 0.23 有了巨大進步，更躋身全球量產車低風阻前二名，僅次于奔馳 EQS，與最新款的Tesla Model S plaid 并列第二。

這樣風阻系數的躍進來自哪里？又將會給實際使用帶來怎樣的好處？下午，我們參加了蔚來組織的在線 Workshop ，現在綜合一些情況一起說說。

一、續航提升了多少？

電動汽車追求極致的風阻是因?yàn)樵诟咚俟沸旭倳r(shí)，需要克服的最大阻力就來自于空氣。

時速超過 80 公里每小時，風阻的阻力占比就超過了 50%；時速達到 120 公里每小時時，風阻的阻力占比會去到80%。

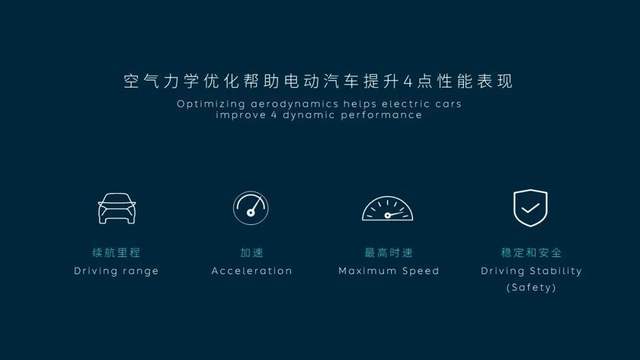

此外，對風的切割和利用，也決定了車輛的下壓力和升力，這對整車的行駛姿態、加速性能、最高時速和穩定性都有著關鍵的影響。

這也是為什么在 NIODAY 2020 公布了 ET7 風阻系數為0.23之后，蔚來還要花大力氣改進，并再次發布正式風阻系數的原因。

今天下午，蔚來空氣動力及熱管理團隊副總監 Maximilian Ludwig Ganis 介紹了蔚來 ET7 風阻優化的整體過程。

整體來說在，這是中國、北美、歐洲大團隊并線開發所取得的結果，除了上海的空氣動力及熱管理團隊，還包括北美和歐洲的蔚來設計團隊、產品團隊等等的共同努力。

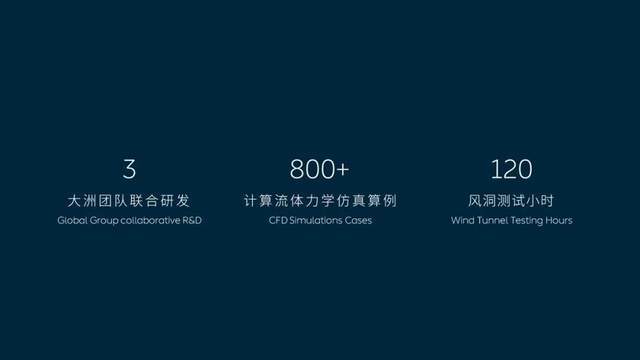

最終，他們歷時2年，通過800多次空氣動力學仿真模擬以及120小時的風洞測試，把風阻系數做到極致。

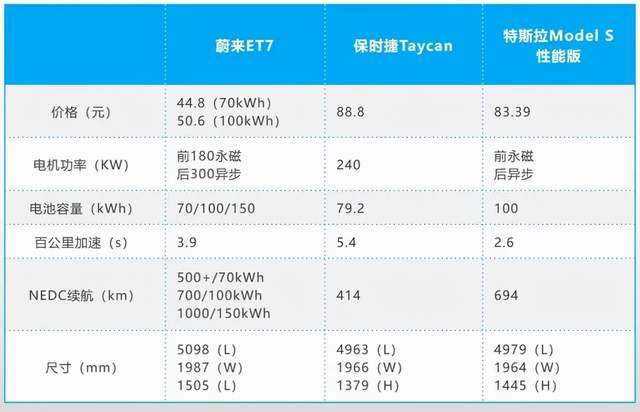

我們此前制作的對比圖

在 workshop 的問答環節，我們問 Maximilian 這次風阻優化到底對續航里程的影響有多大？

譬如 100 KWH電池組的 ET7， 此前公布的 NEDC 續航里程為 700 KM，這次風阻系數大幅度躍升到 0.208 之后，會去到多少？

Maximilian 沒有正面回復，只是肯定一定會去到 700KM。

對于這個答案，我們大概估算了下。

一般而言，對于電動車來說，在其它條件相同情況下，風阻系數每降低0.01，可將純電動車?yán)m(xù)航里程提升 5~8KM左右。0.23-0.208=0.022，這樣估算，提升的續航里程大體在 11-18 KM 左右。

當然，這只是我們的估算，大家可以做個參考。

二、防污防水和風噪

這一次雖然主題是風洞測試，但與空氣動力學相關的優化，除了風阻系數，還包括風噪、抗污和防水。這些同樣意義重大。

先說防污和防水。老款 ES8 有個痛點，就是尾部的后視攝像頭容易沾水，導致圖像不清晰。后來是加了個小蓋子解決的。

這一次聽 Maximilian 介紹，在談及外后視鏡的空氣動力學優化，尤其是防污和防水時做的改進時，我突然眼前一亮。

他的原話大體是，這個外后視鏡，他們做了 50 多個版本的迭代、100 多個設計的改進，最終不僅提升了風阻，還降低了 3 個分貝的風噪，外后視鏡的可視性能提升了 80%，「可以應對任何類型的水和液體?！?/p>

聽到這里，我立即對 ET7 獨特的瞭望塔式布局，也就是激光雷達和攝像頭的空氣動力學優化表現上了心。

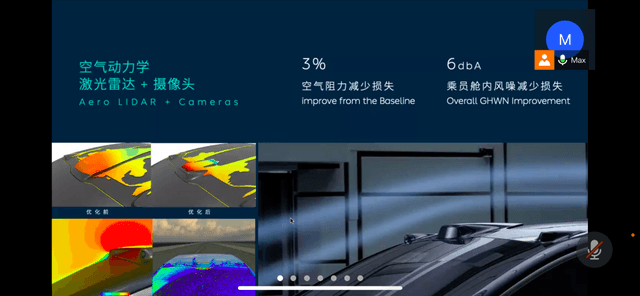

果不其然，在談到這個部分時，Maximilian 說，這個部件是他們團隊重點優化的部件。起初的封裝對于空氣動力學的影響很大。他們花了好幾個月，30 多次迭代，包括 20 多項對水管理的調整，才得出一個最優的調整方案。

與最基礎的數據相比，新的設計降低了3%的風阻，降低了 6 dbA的風噪。

「所帶來的噪聲影響，跟其他轎車相比是相當?shù)?....不需要額外的清潔系統，保證瞭望的防污抗污能力?！?/p>

最后再補充一個非官方消息，通過對 NVH 的整體優化，雖然有頭頂上有激光雷達，ET7 駕駛艙可感知的噪音大致在 26 分貝左右，不專門去聽很容易會被忽略。

三、十三「香」

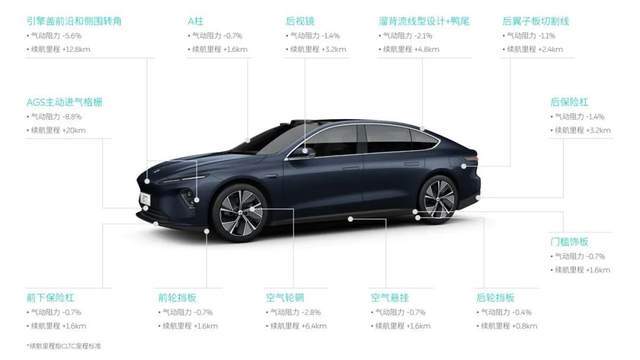

下面列舉下蔚來 ET7 空氣動力表現的十三個優化點，詳情如圖，就叫它 13 香吧。

1、前后檔傾角和C柱「肩線」特征

汽車上乘員艙人機舒適性要求和空氣動力學有許多較為矛盾的地方，前擋風玻璃越傾斜越有利于減少風阻，但同時又會帶來駕駛者頭部空間縮小，產生壓抑的感覺；同樣的道理，尾部溜背造型有利于減少風阻，但是也會帶來一定的第二排乘客壓抑的感覺。在充分考慮兩者因素前提下，ET7 滿足了駕駛員和乘員的舒適性體驗，并做到了出色的風阻系數。

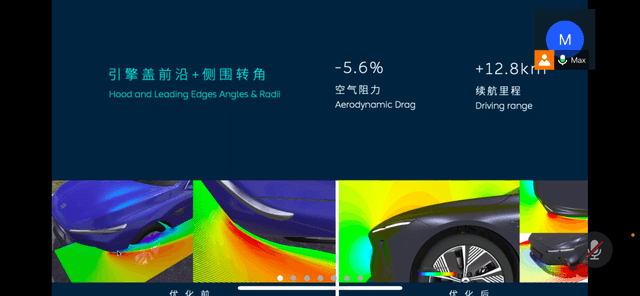

2、空?動?學更優的家族前臉

通過對前大燈轉角、前引擎蓋高度，曲率的優化，確保空?流過時盡量緊貼??，避免?流分離帶來的風阻損失。通過對十?dāng)?shù)輪優化，大燈轉角角度，曲率和引擎蓋曲率能夠減少?動阻?降低 5.6%，對續航?程貢獻了 12.8km的提升。

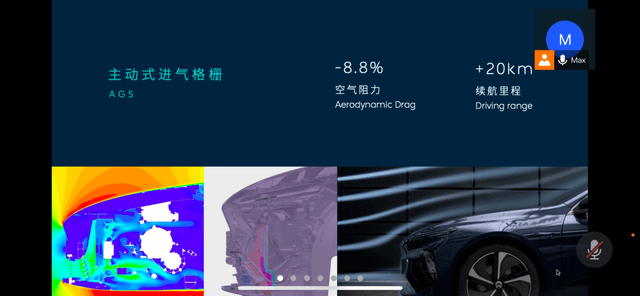

3、AGS主動式進?格柵

由于電驅動單元的散熱要求相?內燃機要低很多，所以在汽油?上常?的「?嘴」變成了精致的窄開?。在滿?功能需要的前提下?幅減少進?前艙的空?量，配合全系標配的 AGS（Active Grill Shutter）主動式進?格柵，在換熱需求較低的情況下關閉 AGS 葉?，配合嚴苛的泄漏量標準，最?可以降低?動阻?達到 9%，續航?程提升達 17km。

4、車頂激光雷達

「瞭望塔」式布局,對空氣動力學就是一個很大的挑戰，蔚來空氣動力學團隊竭盡所能充分優化激光雷達、攝像頭傾角，左右兩側弧度，頂部圓弧，最終在造型、風噪、空氣動力上，都做到了很好的表現。最終優化了0.005 的風阻系數，避免續航損失。

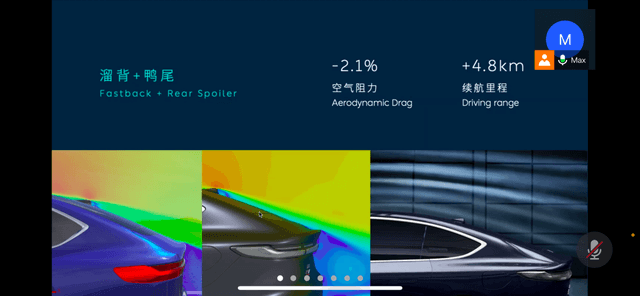

5、溜背流線型車尾+鴨尾設計

溜背流線型的車尾和鴨尾設計，不僅為蔚來 ET7 增加運動的視覺效果，更切實有效地提升了整?空?動?學表現。通過一輪又一輪的優化鴨尾的弧度和翹起的高度，來更好的推開空氣，避免進入尾部渦流來提升風阻性能。在開發過程中，經過了數?次的迭代優化，最終實現?動阻?降低2.1%、續航?程增加 4.8km 。

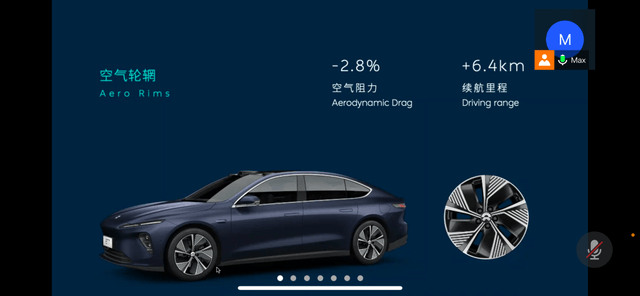

6、空力輪輞

蔚來 ET7 提供了低風阻的空力輪輞可選，通過特殊設計，長續航輪輞把影響續航的空氣動力學風阻和滾阻充分結合了起來，即降低了車輪滾阻，同時也可以盡量減少車輪旋轉所帶來的湍流耗散所形成的阻力。最終經過了多輪設計優化，降低了 2.8% 的?動阻?，續航?程增加 6.4km。

7、主動式空?懸架

ET7全系標配主動式空?懸架，當?速達到限值時，???度會?動降低10mm，能夠?幅減少流經?輛底部的?流，降低進?尾渦的?流能量，以優化約 0.7% 的?動阻?，續航?程增加 1.6km。

8、平整的底盤布局

平整底盤是蔚來 ET7 的優勢，通過匹配輕量化前后副?架底部護板，可以引導?流在底部快速通過，在車底形成負壓區，不僅可以降低空氣阻力，還提升了?輛?速?駛時的穩定性。

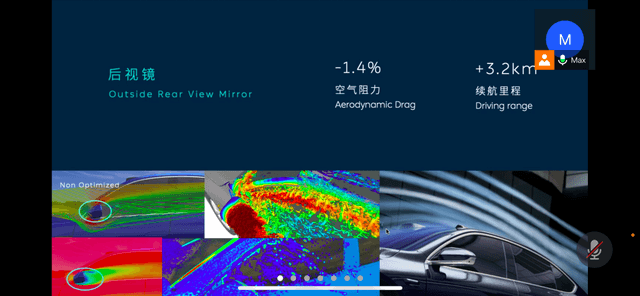

9、外后視鏡

車身最大的突起物，對車輛的空氣動力學有著很大的影響。

ET7外后鏡采用了薄鏡柄的設計，并且后視鏡外形也盡可能的保持流線型，工程師花費了大量的精力優化后視鏡下殼體和上殼體的弧度最優化風阻，最終?動阻?降低?達 1.4%，續航?程增加3.2km。

10、前保險杠下沿

前保險杠下沿也不可忽視，因?yàn)橛写罅康目諝鈱?huì)從這里流向車底，工程師通過對下沿進行倒圓來優化弧度，讓空氣進一步貼著車身表面流動，減少風阻，最終實現?動阻?降低 0.7%、續航?程增加 1.6km 的優異成果。

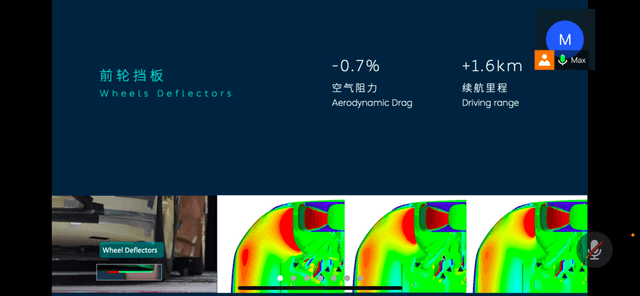

11、前后輪擋板

擋板的存在感很低，但卻是提升空?動?學的重要?環。

在沒有阻擋的情況下，空?會直接進??輪和輪罩中的空腔，經過?輪卷吸并散亂的進??輛底部和兩側，形成強烈的渦流。

擋板可以有效疏導?流避免此情況的發?。經過多輪針對前后輪擋板尺?、布置位置等因素的優化，最終?動阻?降低 0.7%，續航?程增加1.6km 。

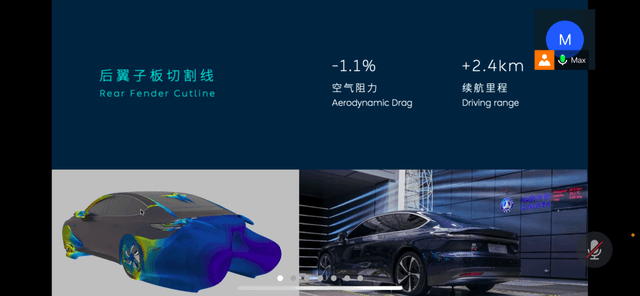

12、后翼?板切割線

作為尾部重要的設計元素，后翼?板的作?絕?美觀這么簡單，也是空?動?學的重要元素之?。

ET7 通過光滑的曲面設計，獨特的切割線可以對?流強制分離，讓?速?流遠離尾渦區域。ET 7后翼子板曲率和切割線分離點經過多輪調整優化，最終降低了 1.1% 的?動阻?，續航?程增加 2.4km。

13、門檻飾板

而且為了最大程度減小風阻對車輪的影響，空氣動力學工程師還對門檻飾板進行了優化，使得門檻飾板能夠微微外翹，來遮蓋了更多的后輪，引導氣流向外擴散，從而減少后車輪受到空氣的沖擊進而減少風阻。雖然是一個很小的細節，但是也能夠讓氣動阻力降低 0.7% 的?動阻?，續航?程增加 1.6 km。

以上是我們今天的內容。
