現代IONIQ EV純電動車電池系統位于后座椅和后背箱的下方,EPA續駛里程為~125 英里(~200km)(有消息稱,2018年續駛里程將升級到320km);永磁同步電機功率為88kw (110HP);車載充電機最大功率為6.6kW, 支持Level 2充電模式28A@240V,同時IONIQ EV還提供了Level 3直流快充模式(圖1)。

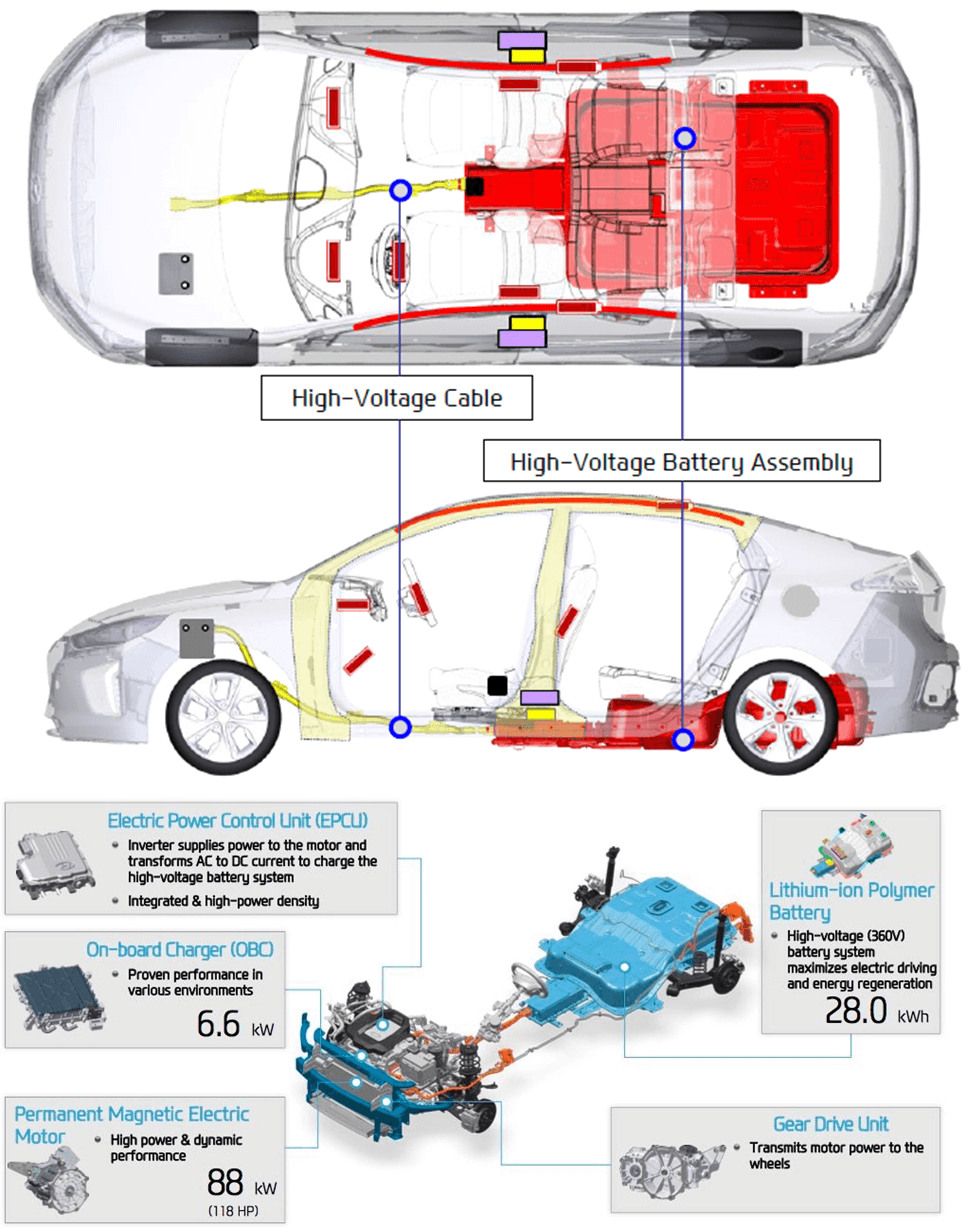

圖1 IONIQ EV高壓系統

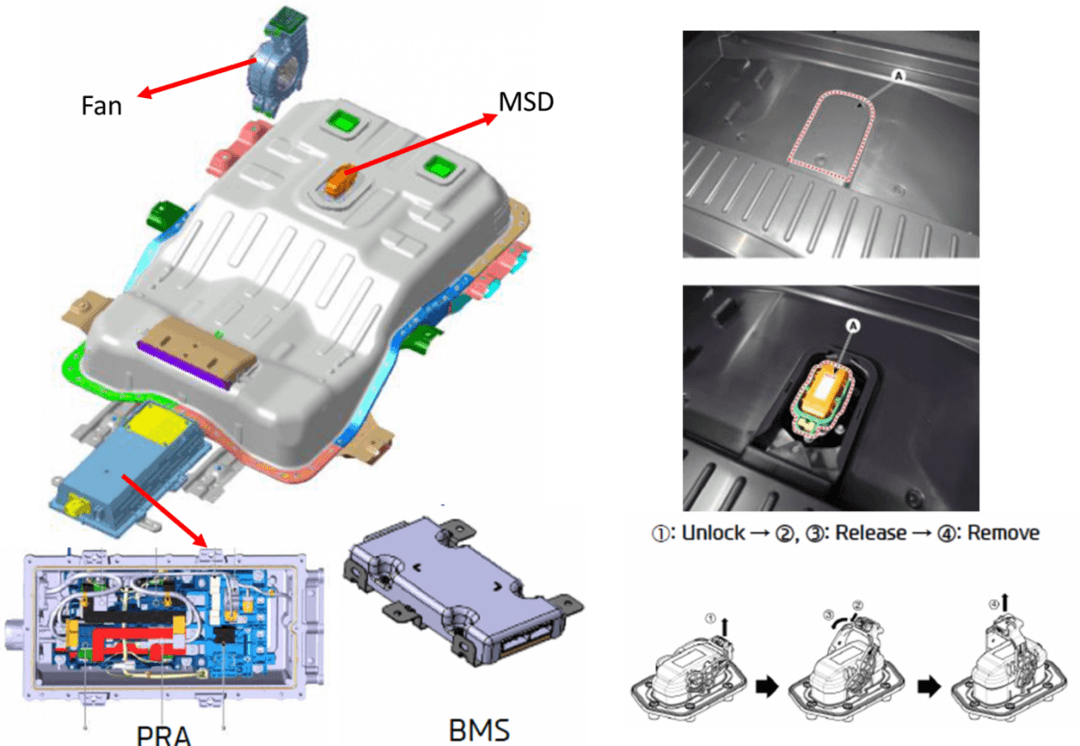

PRA(Power Relay Assembly)控制(或者也叫高壓分配盒)安裝在高壓電池包的前端,用于控制電池包和電氣控制單元之間的高壓電路。PRA主要由正、負主繼電器、預充電繼電器、電流傳感器組成,高壓電池包輸出的電流由PRA(Power Relay Assembly)控制。電池管理系統BMS集成到了PRA里面,除了監測、控制電池參數,還需控制風冷的風扇。手動維修開關MSD位于后備箱區域,需要掀開上部蓋子A才能看到橙色MSD(圖2)。
圖2 高壓電池系統主要部件
電池供應商 |
LGChem |
電池類型 |
軟包,鋰離子電池 |
Pack額定電壓 |
~360V |
Pack容量 |
78Ah |
Pack能量 |
28kWh |
Pack重量 |
271.8kg |
Pack熱管理 |
強制風冷+電阻加熱 |
Cell標稱電壓 |
3.75V |
Cell總數量 |
96 |
Module總數量 |
12 |

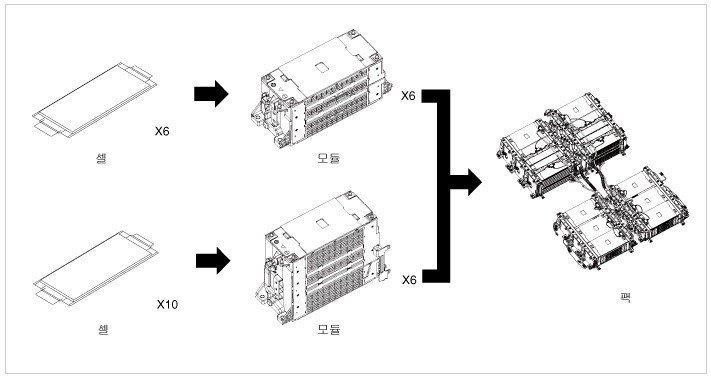

其中,按照模塊所含Cell的數量不同分為兩種(圖2):
第一種模塊:共6個,每個模塊包含6個Cell;
第二種模塊:共6個,每個模塊包含10個Cell
電池模塊

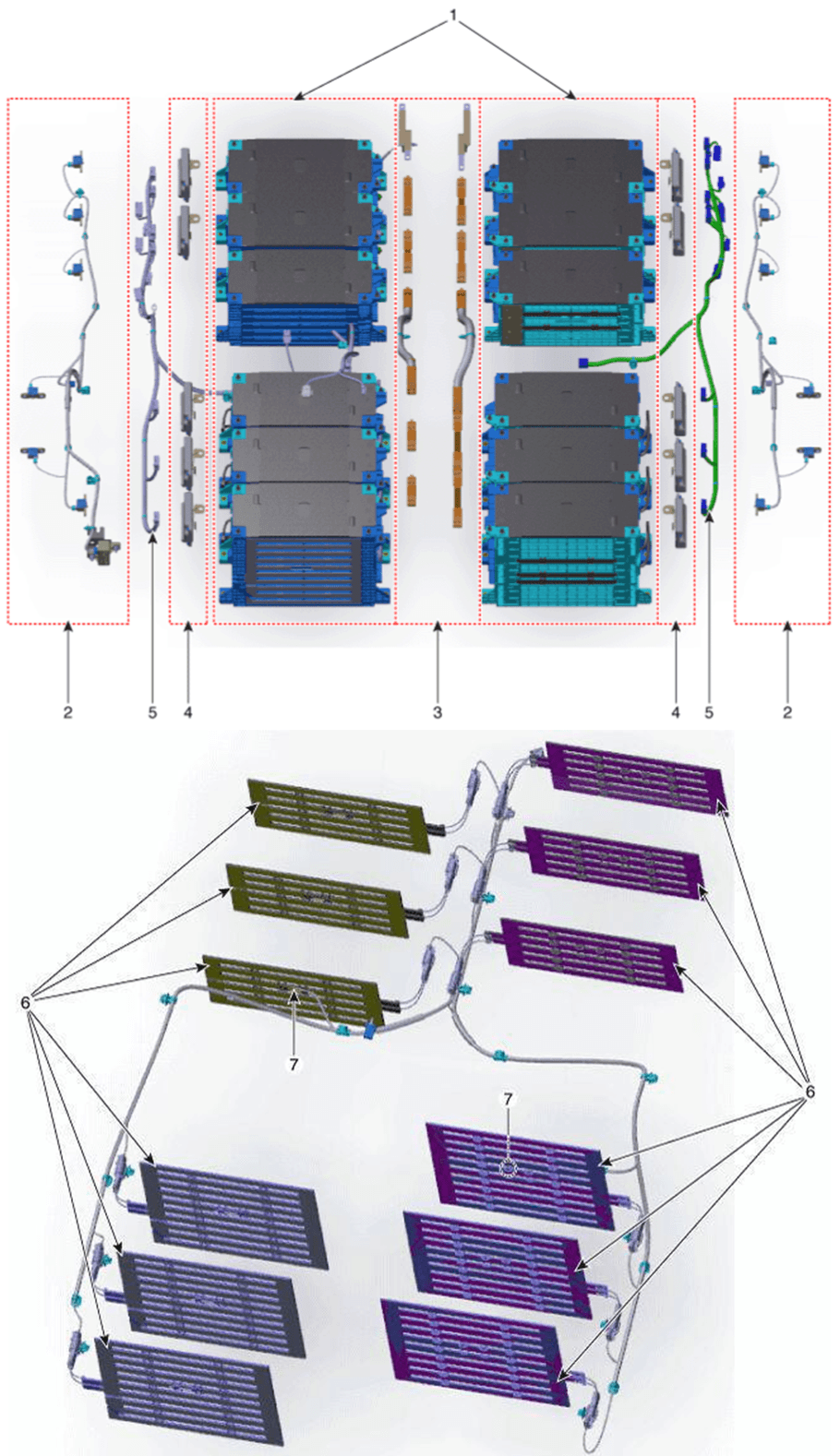

圖3是電池包內部組成,各組成如下:
1.電池模塊
2.電壓保護裝置Voltage Protection Device (VPD)
3.匯流排Busbar
4.電芯監控單元Cell Monitoring Unit (CMU)
5.電壓和溫度采集線束Voltage & Temperature Sensor Wiring Harness
6.電池加熱片High Voltage Battery Heater
7.電池加熱片溫度傳感器High Voltage Battery Heater Temperature Sensor
圖3 電池包內部結構

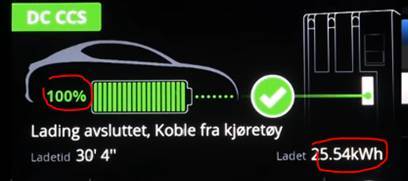

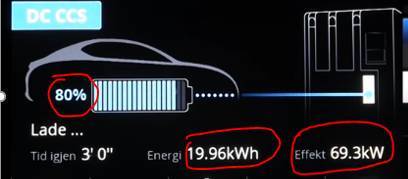

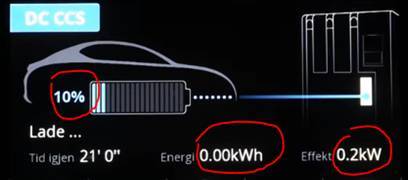

IONIQ支持CCS快速充電模式(圖4),在100kW的直流充電樁上實測的峰值功率為69.3kW左右。實測從10%電量開始充電,達到充電功率峰值69.3kW時,一共充進19.96kWh的能量,當儀表盤顯示達到100%滿電量時,充進去的電量為25.54kWh,充電時間為~30min,大約充進~91%的電量(電池包全部電量為28kWh)
圖4 直流快充模式
