上篇研究周報《新興車企的高端造車夢，實現起來有多難？》探討了新造車勢力的高端造車夢想，本文繼續研究新興車企的電動汽車技術開發，不管新興車企的戰略目標是做高端還是低端，其共通的落地流程都值得梳理。

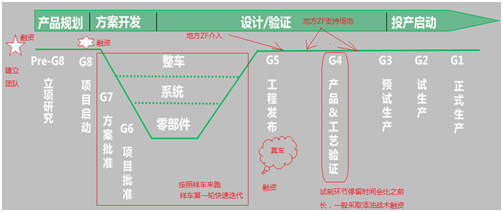

圖1 整車開發的各個環節視資金和節奏差異需要進行大量修改

如圖1所示，這個過程基本可以分為以下幾個環節：

1. 組建核心團隊，籌建前期的設計和工程團隊，整合相對快速的開發過程，拿出樣車；融資，拿到錢繼續做下去；

2. 在傳統部件和三電核心部分，依次定點供應商和潛在合作關系，然后小批量跑車；融資，拿到錢和尋找潛在的地方政府落地可能的生產事宜；

3. 申請資質，在企業層面和產品層面，開始整理開發過程，應對審核流程；融資，改進第一款產品，在解決核心問題之后進行部分開模；

4. 加大小批量生產的過程，把部分產品移交給相關聯的運作公司，進行車輛的現金流運作，并規避渠道風險。

在這個落地過程中，新興車企定位高端還是中低端似乎沒有太大區別。關于市場化的部分我們后續再仔細來談。本文主要關注新興汽車企業在開發過程中的一些重點工作，以及在資質審查中的文檔內容建設。

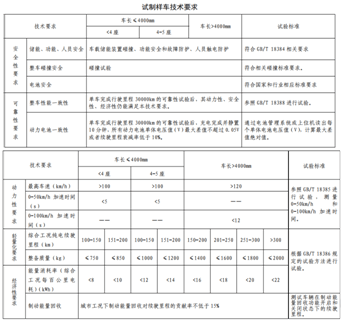

表1 試制樣車基本要求是整個產品開發的基本線

第一部分 工程開發過程

我們拿一個典型整車企業的人員架構來談。

新興造車企業的人員架構與傳統車企并不相似，以底盤、電子電氣、車身開發為基礎架構，利用現有供應商和設計公司的力量，快速構建一個可用的產品概覽。而主要的工程資源，還是放在了三電、電子電氣特別是網聯和智能化這塊領域。有幾位業內朋友開玩笑說，這一輪新興造車運動中，設計公司是最大的受益者，他們不僅僅是把設計方案和樣車賣了好幾遍；，最重要的是也推進了短平快零部件體系的快速進入和使用。

圖2 傳統整車企業的工程和研發人員

在電動汽車核心系統方面，新興的整車企業有幾種模式，主要是看人員構建和對供應商的管理，是車來匹配供應商方案，還是在立項時從整車層面對系統定義進行分解，從而決定部件的規格。由于新能源核心部件都存在供應商選擇有限的問題，所以通常根據人員數量來評估控制力度，可以分為10人組、50人組和百人以上的組，不同人員的配置組合也決定著技術深入的程度。

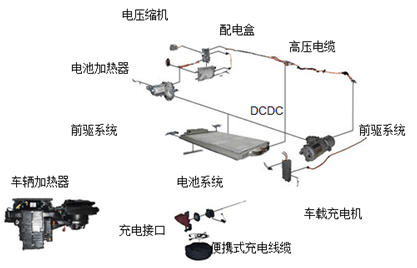

圖3 電動汽車核心系統

由于智能化是電動汽車的下一個賣點和優勢，在構建整車EEA的基礎上，每個新興整車企業的做法大致類似：

1.現在各個整車廠的電子電氣架構趨于相似，特別是同級別的車型。

2.對于整車廠，電子電氣架構并不是核心的競爭點，核心競爭點是獨特造型和基于可通用的電子電氣架構之上的獨特功能及性能。

3.新興整車企業短期內需要一個可用的電子電氣架構，定義通用的總線規范、接口規范、診斷規范、通用功能規范（比如門、窗、雨刮等），而下一步延伸將是自己做座艙電子構建新的HMI，同時增加自己獨有的核心競爭功能（比如高階自動駕駛等）。

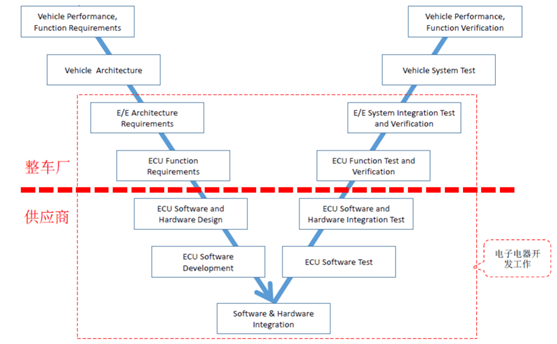

圖4  EEA開發架構

第二部分 工程規范化與資質申請

除了樣車開發，新興車企需要準備行政管理部門對整個開發過程和企業能力的審核。根據參考文件12015年第27號令《新建純電動乘用車企業管理規定》，管理部門需要對企業進行新建純電動乘用車資質審查：

• 要求企業有從概念設計、系統和結構設計到樣車研制、試驗、定型的完整研發經歷；

• 具有專業研發團隊和整車正向研發能力，掌握整車控制系統、動力蓄電池系統、整車集成和整車輕量化方面的核心技術以及相應的試驗驗證能力；

• 具有整車試制能力，具備完整的純電動乘用車樣車試制條件，包括車身及底盤制造、動力電池系統集成、整車裝配等主要試制工藝和裝備。

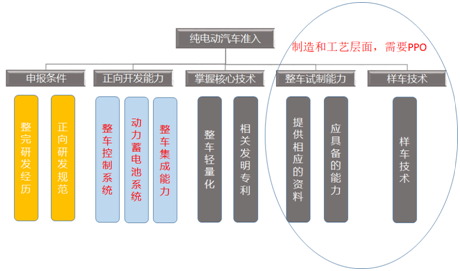

圖5 新建純電動乘用車資質準入要求

純電動乘用車的開發過程是有記錄的，以動力電池部分為例，正常而言，需要有一個完整的過程文件體系支持，涉及內容如下所示:

1、提出需求的能力，這部分主要以需求和企業規范的形式，來看待企業對電池系統部分的前端文件的把控。如下圖所示，在各個節點的過程里面，整個開發過程要說明白的是匹配的文件和內容。

• 動力電池正向研發能力綜述；

• 動力電池開發流程；

• 動力電池核心技術綜述；

• 動力電池設計規范；

• 動力電池技術要求。

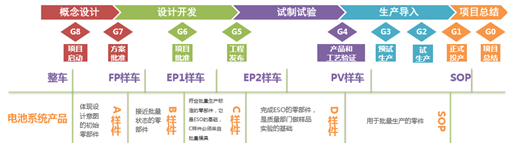

圖6 電池系統與整車開發的匹配

2、樣車所包含的電池系統實際的設計開發文檔

這部分所需要的內容比較多，包括五類。

2.1 實際項目開發過程的實際內容

• 動力電池設計方案：各個階段迭代方案的總體介紹；

• 各開發階段會議紀要：從各個樣品階段的實際會議紀要過程；

• 動力電池評審記錄：以技術評審記錄來核對真正的開發過程要點；

• 動力電池DFFMA報告：從FMEA來確定整個系統的弱點情況；

• 動力電池故障分析報告：記錄各個階段的實際產品的8D報告。

2.2 電池系統的實際EE部分

• 動力電池電氣原理圖

• 動力電池開發軟件列表及軟件說明：勾勒BMS的軟件的工具和驗證工具

由于很強調電池管理系統的部分的內容，其實這部分包含：

a) BMS和CMU部分的硬件原理圖；

b) BMS與CMU的電氣連接圖；

c) BMS的控制架構策略、均衡方案、故障處理方案；

d) 通信協議：BMS與VCU、電機驅動系統之間的通訊協議，BMS的充電部分（快充和慢充的通信協議）；

e) BMS開發的HIL臺架和實驗情況。

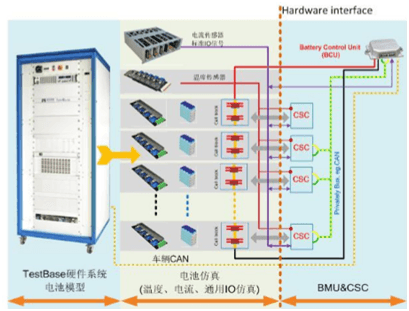

圖7 開發BMS的HIL臺架

2.3 電池結構設計（包含設計結果和仿真部分）：這里主要是各個階段對應項目之前的結構仿真文件，因為ADV過程里面的分析和開發階段非常重要，一旦在驗證階段出現問題，那么再來回溯這個過程是否真正落實，就很難查出來了。相關要求基本落在了電池系統一層，模組級別是企業的內在把控要求，這部分文檔內容建設包括：

• 動力電池結構圖（3D、2D圖紙）；

• 動力電池裝配圖（3D、2D圖紙）；

• 動力電池結構CAE分析報告；

• 動力電池動態性能CAE分析報告；

• 動力電池散熱CFD分析報告。

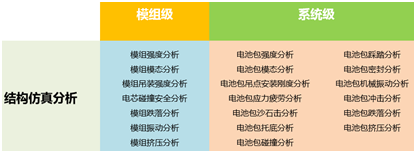

圖8 動力電池結構仿真分析結果概覽

2.4 電池系統的測試和驗證能力，包括以下內容：

• 動力電池DVP報告：驗證報告；

• 動力電池測試設備操作規范；

• 動力電池性能測試方法；

• 動力電池安全性能測試方法；

• 動力電池測試報告。

圖9 覆蓋國標要求

2.5 電池工藝和制造部分的能力，內容包括：

• 動力電池試制能力說明；

• 動力電池試制裝配說明書；

• 動力電池試制監測規范；

• 動力電池試制監測記錄；

• 動力電池出廠檢測技術要求；

• 動力電池功能、性能指標和評價方法；

• 動力電池工藝流程。

小結：在這一波新興造電動汽車的熱潮中，有不少的合資和自主工程團隊是在不同的模式中進行嘗試和重組，實現了一輪小步迭代。新興車企的問題，基本是把大部分資源都集中在前面的1~2臺車型上，所以每個過程大部分是按照既定順序的，雖然也在不斷進行修補和更新，但基本大同小異。比起多平臺和多項目同時開工的做法，新興車企在發展過程中有些內容有利有弊。不過總體而言，這一輪工程化制造車型的過程，還是有些正向意義的。

參考文件：

1.      2015年第27號令《新建純電動乘用車企業管理規定》
