蓋世汽車訊 據外媒報道，意法半導體（STMicroelectronics）推出VN9D30Q100F和VN9D5D20FN，據稱這些器件是汽車領域新一代智能開關的首批代表。除了純數字化、芯片集成診斷功能外，還首次向市場提供數字電流測量。

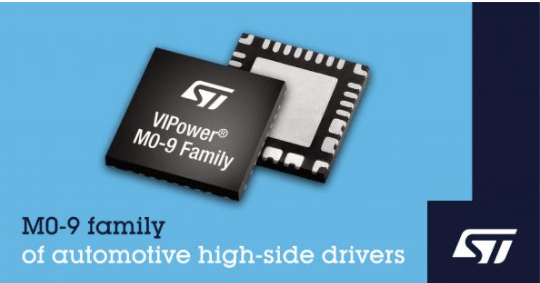

（圖片來源：eenewsautomotive）

這些驅動器專為12V車輛電氣系統應用中的高端連接而設計，可以簡化電子控制單元（ECU）的硬件和軟件設計，并提高系統可靠性。

這些器件基于ST的最新一代VIPower M0-9 技術，在6x6mm QFN封裝中，結合40V垂直溝槽場效應晶體管（40V trench vertical MOSFET）與3.3V數字邏輯，以及高精度模擬電路。與市場上的類似驅動器IC相比，具有緊湊性和高集成度，可節省高達40%的電路板（PCB）面積。

VN9D30Q100F擁有兩個33mΩ（毫歐）和兩個99mΩ通道，而VN9D5D20FN有兩個7.6mΩ和兩個20mΩ通道。每個器件都有多達6個帶SPI接口的輸出通道，減少了與該驅動器交互所需的微控制器上的I/O引腳數量。此外，這些器件還配備了分辨率為0.1%的集成 PWM（脈寬調制器）發生器，可在每個輸出端提供方便且精確的控制信號，以處理調光燈等功能。

診斷電路包括一個始終開啟的A/D轉換器(ADC)，其分辨率為10位，精度為5%，可提供負載電流和外殼溫度的數字讀數，因此主微控制器中不需要ADC。ADC任務管理器與驅動器的PWM單元同步，以確保在適當時間為每個輸出通道自動執行診斷，無需微控制器干預。如果系統故障導致主微控制器（host microcontroller）控制缺失，還有兩個OTP（一次性可編程）輸入，可在緊急模式下運行。

新驅動器可以充分減少功耗和電路板復雜性，為客戶降低硬件成本。另外，通過提供獨立于應用運行的復雜驅動器，還可以簡化Autosar合規性，促進軟件開發。
