申報獎項丨汽車芯片50強

申請產品丨車規級中高壓功率轉換芯片

產品描述：

汽車一級功率轉換芯片具有寬電壓輸入范圍、高轉換效率、低EMI干擾、低靜態功耗、高可靠性等特點。

芯洲科技聚集于中高壓功率轉換芯片的核心技術研究與產品開發。在該領域已獲得11項授權發明專利及積累了6項核心技術，包括多級柵極驅動技術，輸出穩壓控制技術，極限占空比控制技術，功率級穿通抑制技術，音頻干擾抑制技術及高效功率轉換技術。已開發了體系化的中高壓降壓型開關穩壓器以及PWM控制器產品，并在市場上得到了廣泛應用。

芯洲科技的中高壓降壓型穩壓器

針對車載一級電源應用，從車載電池電源取電，進行高效的降壓轉換，為板級其它芯片供電。

SCT2464Q是芯洲科技第二代中高壓降壓型開關穩壓器。采用了6項專利技術，采用多級柵級驅動技術及對稱式封裝管腳設計以提升EMI性能；采用最小占空比擴頻和最大占空比擴頻技術以最大化拓寬輸入電壓范圍；采用輕載線性降壓技術及輕載音頻干擾抑制技術在低功耗模式下進一步提升轉換效率并降低輸出電壓紋波；在輸入電壓快速切換時采用軟啟動技術抑制輸出電壓的過沖，確保輸出電壓的穩定。主要性能指標如下：

1. 輸入電壓范圍：3.5V~36V

2. 輸出電流能力：6A

3. 工作頻率范圍：200KHz~1.8MHz

4. 60ns最小導通時間

5. 采用3.5mm*4mm 倒裝QFN封裝

6. 通過AEC-Q100檢測

車載中高壓PWM控制器

采用PWM驅動外置MOS管的方式，為系統提供更大功率的電源電壓轉換。

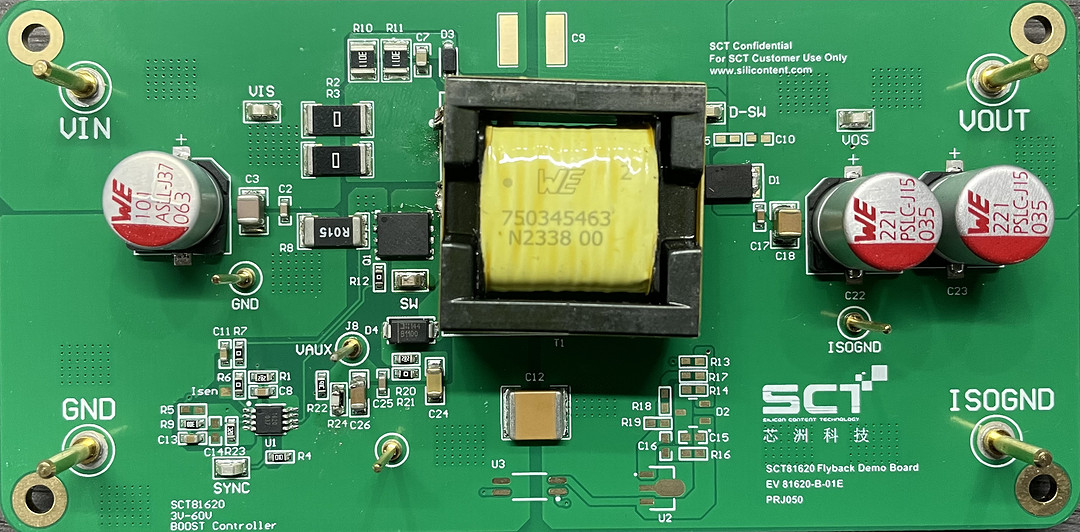

SCT81620/1Q是一款50V PWM升壓控制器，可支持反激、升壓、升降壓等多種拓?fù)浣Y(jié)構，可用于隔離電源控制器?，F(xiàn)已通過AEC-Q100認證。主要性能指標如下：

1. 寬輸入電壓范圍：3.1V~50V (65Vmax)

2. 可調開關頻率100KHz~2.2MHz

3. 反饋電壓精度：1.26±1.5%

4. 超低關斷電流：3.7uA

5. 低靜態工作電流450uA

6. 豐富的保護功能：

- 打嗝模式過流保護

- 輸出過壓保護，輸入欠壓保護

- 過溫保護

7. 采用3mm*3mm MSOP-8L封裝

獨特優勢：

中高壓降壓型穩壓器SCT2464Q

1. 具有典型的13uA（VBIAS=5V）低靜態電流，有助于轉換器在輕負載或備用條件下實現高效率，1mA負載轉換效率達到80%以上；

2. 超小導通電阻，上管30mohm，下管18mohm，6A負載轉換效率高于90%；

3. 用擴頻FSS，500kHz開關頻率的抖動幅度為±6%，開關頻率的調制率為1/512，以降低傳導EMI，采用對稱式管腳布局設計以降壓輻射EMI。

中高壓PWM控制器SCT81620/1Q

1. 采用抖頻技術解決EMI傳導干擾問題，簡化客戶EMI相關電路設計；

2. 采用打嗝保護控制增加芯片因異常短路導致的系統故障風險；

3. 關斷電流低至3.7uA，降低對于汽車電池的無效損耗。

應用場景：

車載娛樂系統、智能輔助駕駛應用、電控、車載充電OBC、車載熱管理系統等

未來前景：

芯洲科技的中高壓降壓型穩壓器解決了高端大電流車規電源產品國產替代問題，為客戶提供更具性價比的產品。目前已在多家頭部車載供應商試產成功，預計3年內會應用在數十家汽車供品牌的智能座艙，ADAS域控類產品，銷售額超千萬以上。

SCT81620Q/SCT81621Q是目前國內第一家量產的車載50V升壓控制器產品，也是目前動力系統應用輔助源的最佳國產解決方案。目前已經有十幾家車載電驅/電控、車載電源、車載熱管理客戶試產成功。預計3年內產品預售額過千萬。

2023“芯向亦莊”汽車芯片大賽

隨著新一輪科技革命和產業變革深入推進，汽車與能源、交通、信息通信等領域加速融合，汽車正從單純的交通工具向移動智能終端、儲能空間和數字空間轉變，芯片在其中發揮的重要性與日俱增；芯片供應已成為汽車產業健康發展的關鍵影響因素。

為加快汽車芯片成熟產品的應用與推廣，推動汽車和芯片產業跨界融合及產業鏈上下游協同發展，由北京市科學技術委員會、北京市經濟和信息化局指導，北京經濟技術開發區管委會主辦，蓋世汽車承辦的2023“芯向亦莊”汽車芯片大賽共設置2023汽車芯片行業影響力人物獎、2023汽車芯片50強、2023最具成長價值獎、2023最佳合作伙伴獎， 進行優秀企業發掘和先進技術解決方案的評選，向行業內外展示和報道這些優秀的創新科技企業和行業領軍人物，共同推動行業的發展和進步。
