上次，我手把手教給了大家江淮IEV5“右側盲區+倒車影像”中控切換作業，這次我?guī)?lái)了又一高大上作業——全車窗一鍵升降，還請各位看官留步慢行，往這兒瞧。

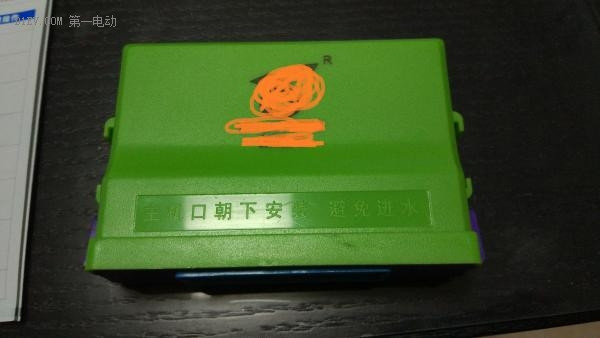

首先出鏡的是本期技術貼的主角，對，就是這個小盒子，與煙盒大小、厚度相當。這個是控制主駕位，4車窗實現自動升降、鎖車升窗、解鎖降窗、鎖車留縫等功能的核心處理單元。

雖然是技術貼，但不包括自行研發與設計此類核心單元，我們?nèi)匀皇侨绾螒?yīng)用這些科技產品為愛車提供高大上的解決方案，嘗試新鮮事物的認知與理解(虛榮心在作怪么？仁者見仁智者見智吧)

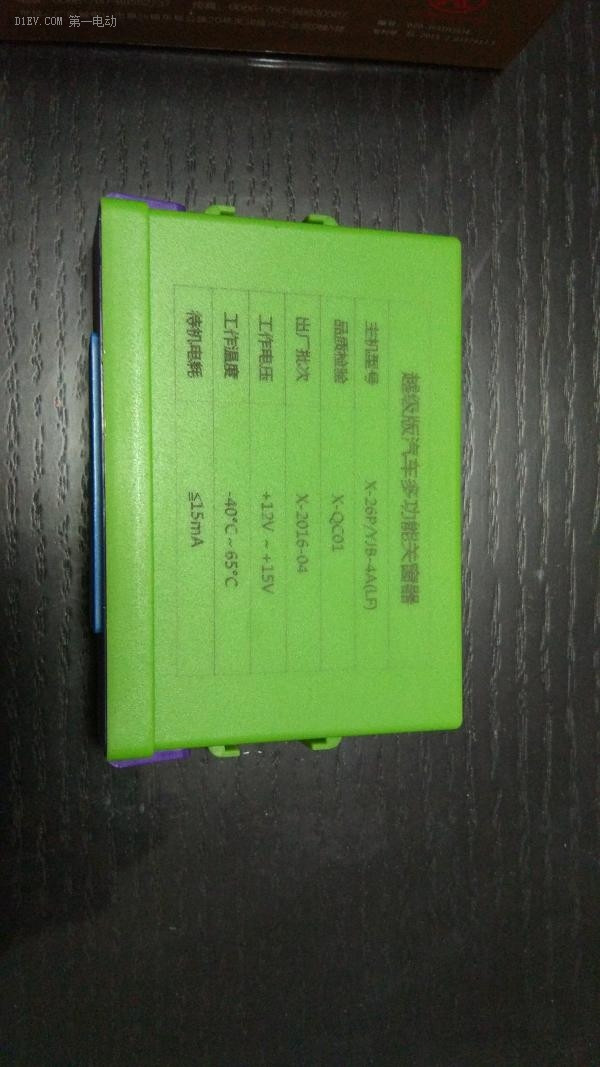

看看背面的參數，這個很重要哦?。?！多少要知道你的這個單元模塊是需要什么樣的條件來支持你實現夢想的，你要做到“知己知彼百戰百勝”呀。

來張全家福，品牌已經做過處理(嗯，對，是沒給廣告費，所以處理掉)。哈哈，即便給了，也不能發，這個是一個技術人的基本職業操守，我又不是推銷員，喜歡的小伙伴可以私聊我，我告訴你從哪里買的，價格和品牌，但這里不好意思，只講技術不講產品，我又不是銷售。

專供江淮iEV5

各位看客大可放心，不是江湖仿制，也不是三無產品，這個可以有，筆者已經和廠家聯系N次，最終確定什么時候開始對外銷售的，這才買回來給愛車裝上的。

之前筆者的另一款車，也使用了這家的單元，安裝后盡顯高大上之氣，瞬間啊，真的瞬間啊。

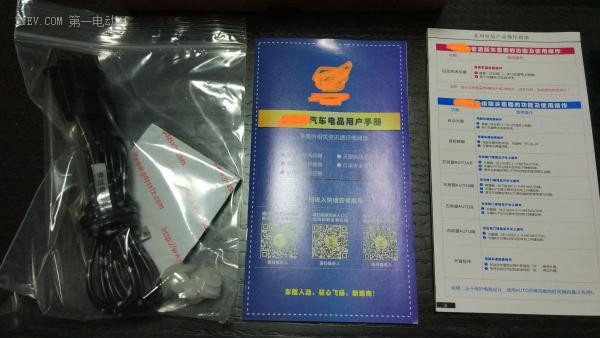

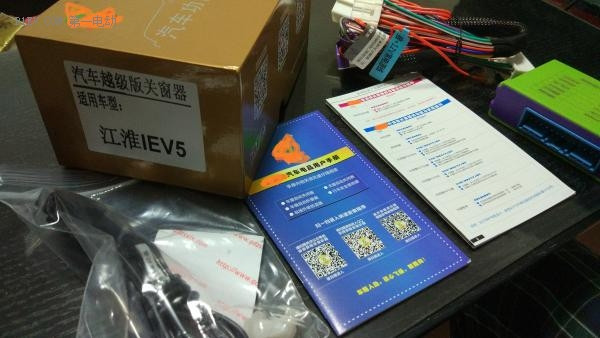

配件和說明書

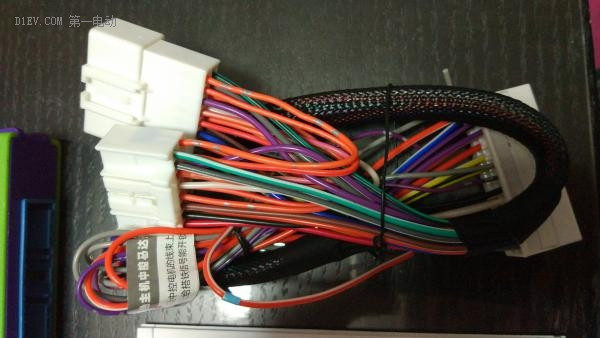

配件線特寫，仔細看看，我和主駕的控制系統核實過，確實一致。(這話說得，不一致的話，我是怎么裝上去的，肯定一致，呵呵~~~)

廢話不多說，直接進入主題，前戲夠多了，再不上主題，該有看官無感了。

在進入主題前，開薪再說一句，這個涉及的功夫有點兒技術活兒，所以一般車友請勿親自動手，需要的工具和小附件很多，弄壞了不好配，到時候還要停工去采購，得不償失。

我采用自己動手加外援配合，部分是自己弄，但絕大部分是找的專業車輛裝飾師傅一起弄的，這里要感謝小范師傅，自小鉆研、自學成才，現在開個汽車裝飾店，手藝不錯，贊一個(想知道細節的，可以私聊開薪)

我們只拆主駕駛門內飾，其他地方不拆。

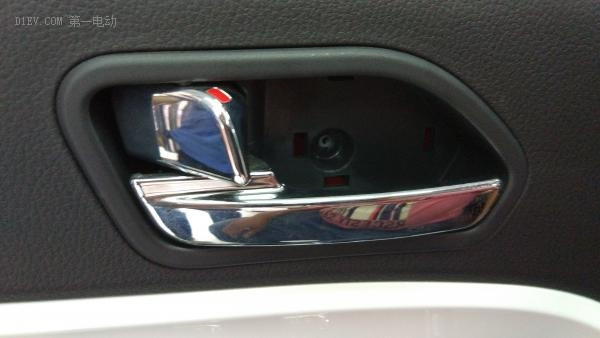

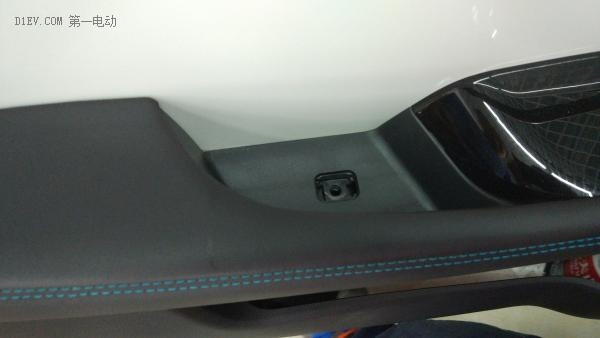

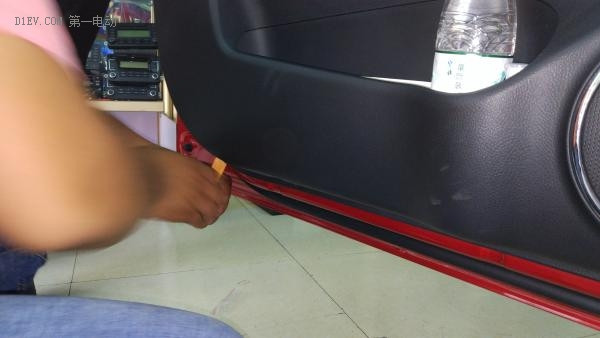

拆主駕駛門內飾，這個地方(門內手槽)要鉚開，不難用一字改錐，帶上布，輕輕使勁兒就下來了，然后擰下螺絲。

拆主駕駛門內飾，這個地方(門內把手處)也是有個小小蓋兒，用一字改錐帶上布，輕輕使勁兒就下來了，然后擰下螺絲。

拆主駕駛門內飾，外側的固定螺絲，有個膠皮蓋兒，蓋在螺絲上面，用改錐摳出來，擰下螺絲。

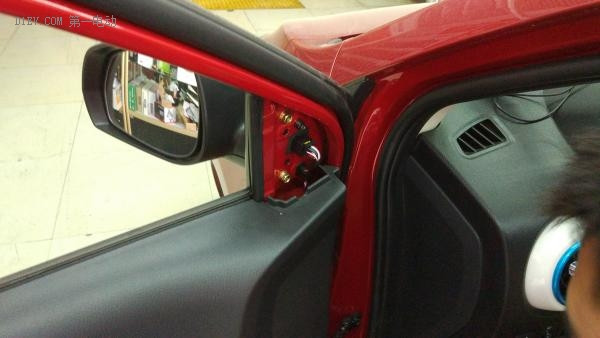

拆下左側后視鏡的內側護蓋，因?yàn)橐鹬黢{駛門內飾隔板，所以這個要先拆下來，否則容易損壞。

剩下的就是螺絲點，一個個擰下來，仔細些，都可以找到。

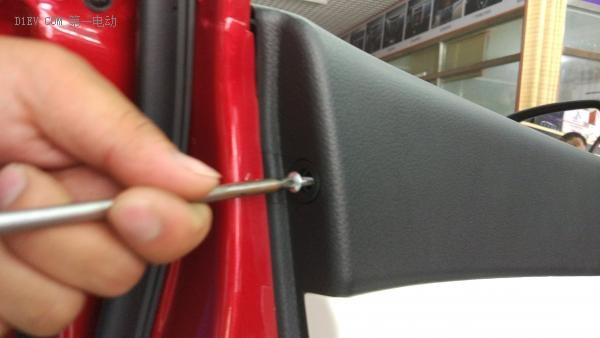

最后是用翹板小工具，將所有的卡扣，一個個的鉚開，或者找到位置直接技術性的拔下來。

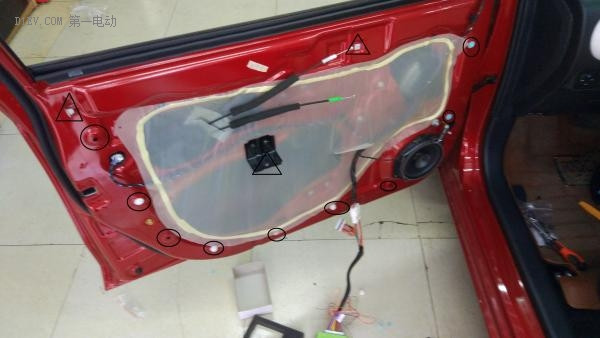

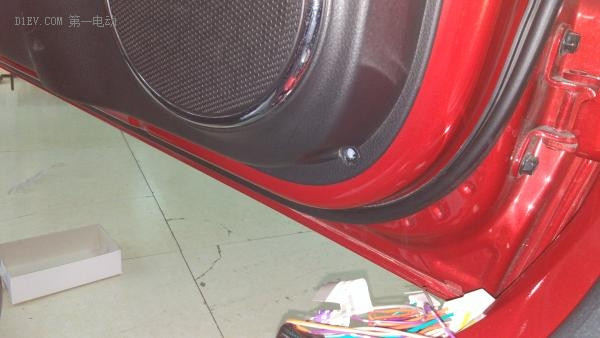

看看卡扣的位置(9個，黑色圓形)，還有螺絲固定的位置(3個，黑色三角形)，這些地方都要多多注意。[page]

d176ef2.jpg" title="第一電動網新聞圖片" alt="第一電動網新聞圖片" />

1、將車窗升降器通過線纜與原車接口對接，并插牢；

2、將鎖車信號線連接好(見下圖1、2、3、4)；

3、給升降窗單元連接供電，12v(這里需要將供電線路通過保險盒印出來，需要穿過門與車框之間的連接孔完成)；

4、試車；

5、裝回主駕門內飾(完工)。

圖1

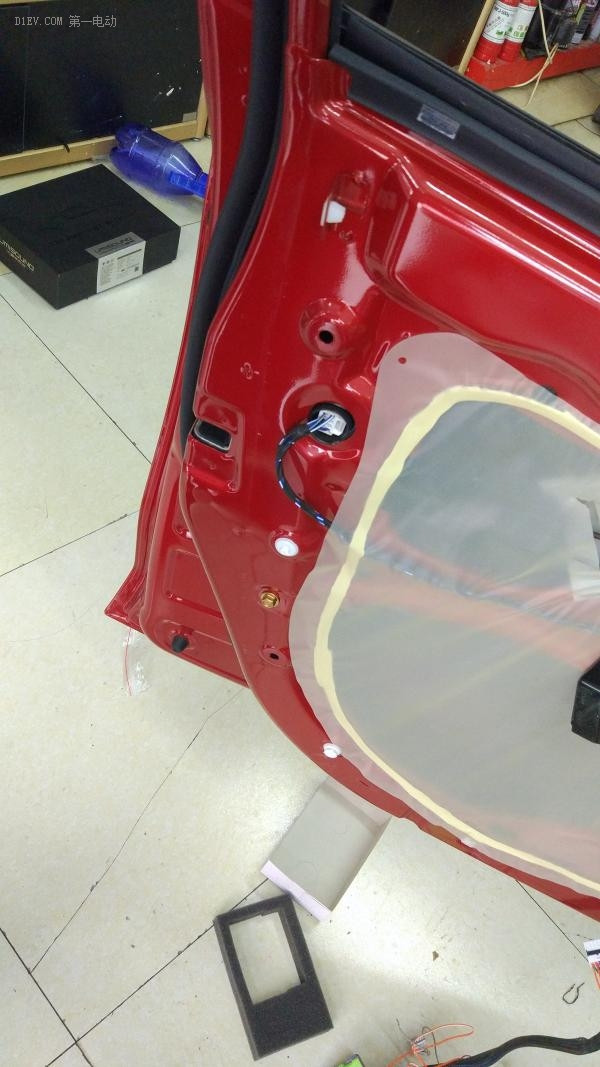

鎖車信號線的插頭所在位置。通過獲取中控馬達的正負極，確定是開鎖還是解鎖。

圖2

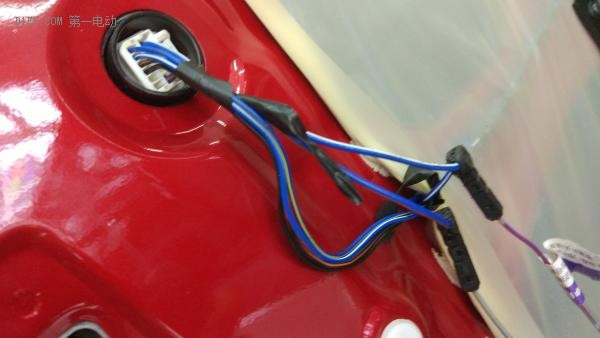

用線纜連接器進行非破拆式連接，中控馬達開鎖信號(“灰色”與“藍色”線串上)、中控馬達關鎖信號(“紫色”與“藍白”線串上)。將線路連接器夾緊夾牢。

圖3

再來一張高清的，整理后的圖片。

看看近照局部高清圖

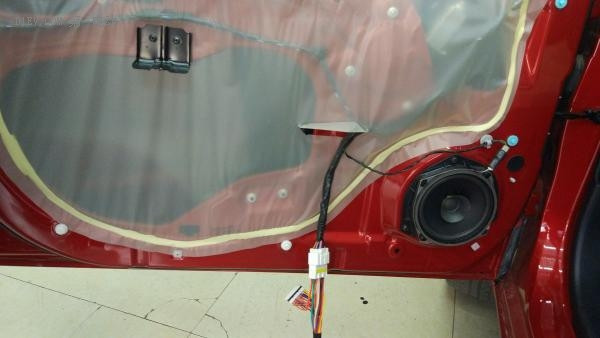

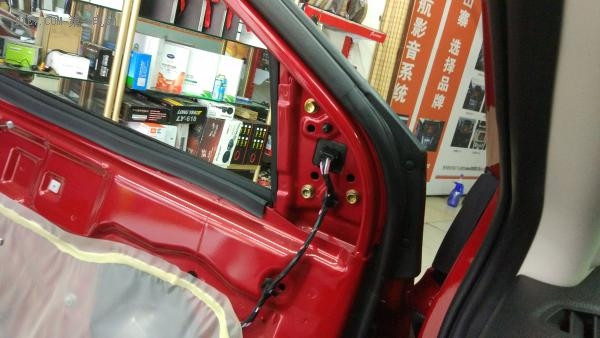

看看升降器與原車接口的及防水膜的開口處

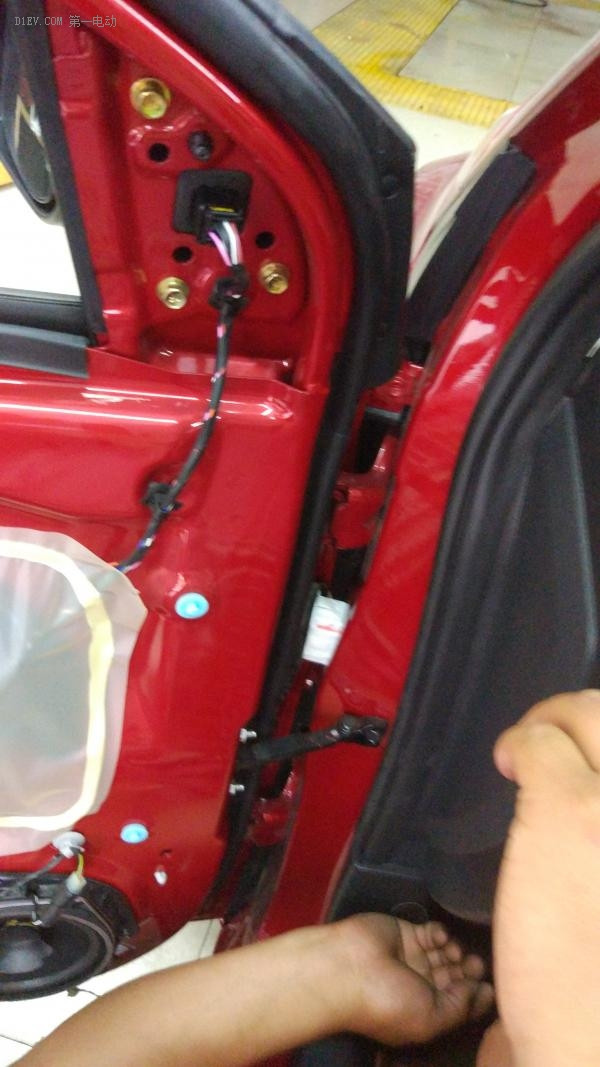

接下來，就是第3步，為升降窗單元進行12v供電系統的線路跑線，有點兒困難，因?yàn)橐獜拈T(mén)和車框之間的連接處，將備用接口的膠皮蓋打開，經過這個備用接口將線引入保險盒所在位置，找到一個合適的保險嫁接上。

有點兒費勁的用引線，去找口，好把供電線路從口里引出來，引到門這邊。

圖4

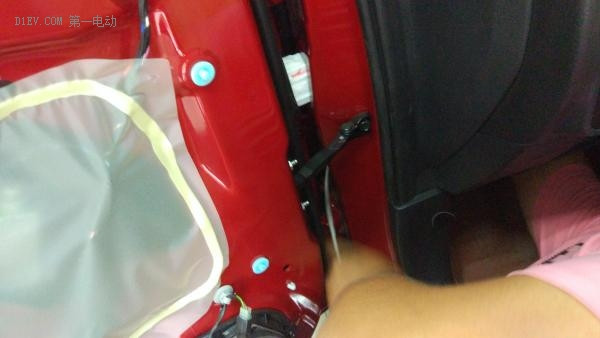

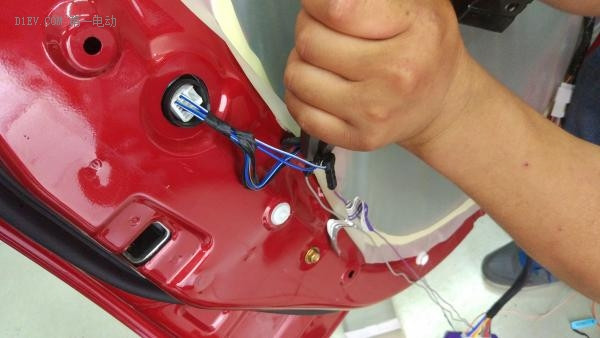

仔細看，白色的線是引導線，把供電電線綁在引導線上一起穿過來的。

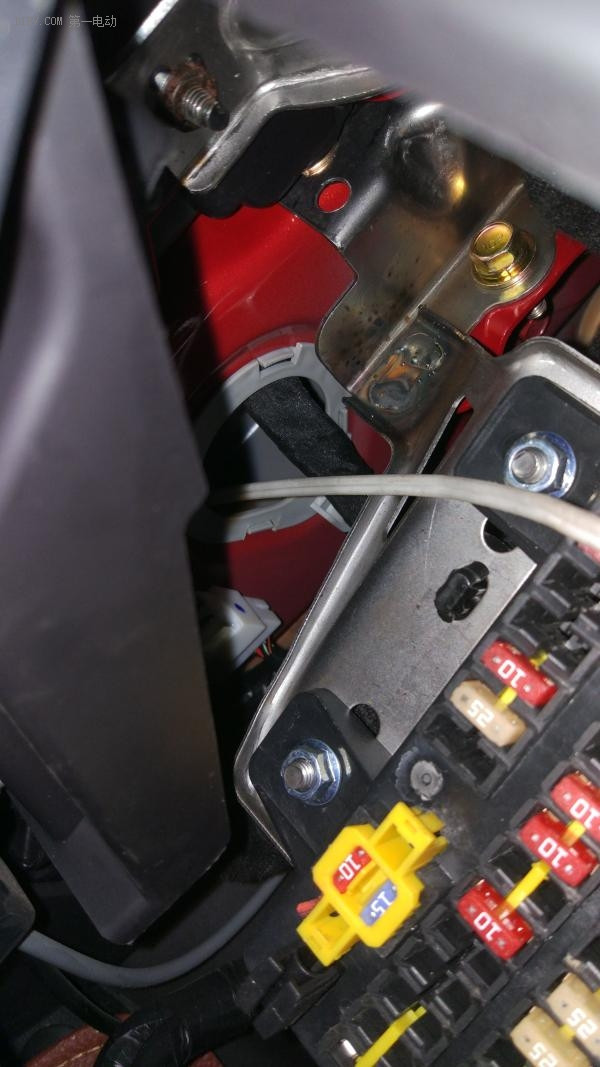

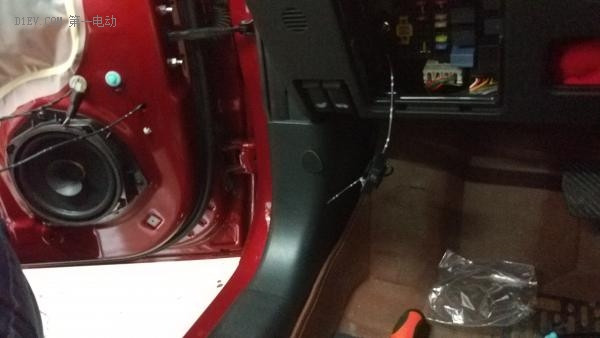

這就是引線從備用接口出來的，這個照片角度是保險盒，從駕駛室內，通過保險盒外往里拍照得到的照片。

圖5

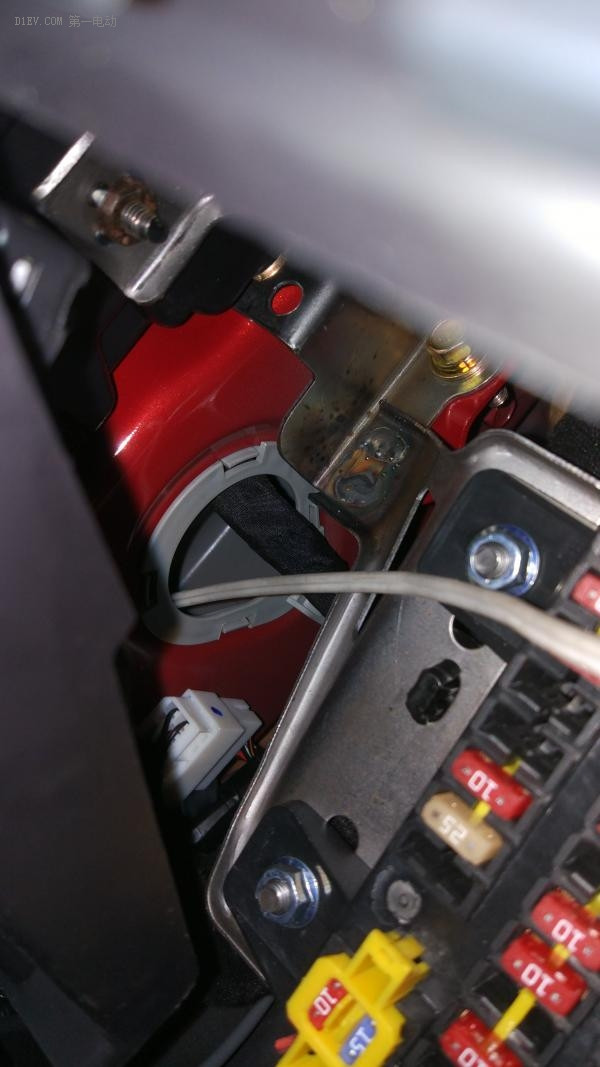

來張更加清晰的近照，看清楚了么。

將升降器的供電線路并入保險盒，找到一個可以供電的保險連接起來就行了。

另外，為了美觀，供電線路還需要通過車門的總線入口進來通過喇叭旁邊的一個小圓孔出來，好給升降器供電。

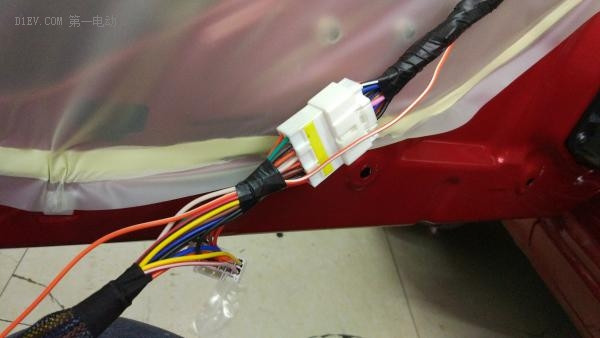

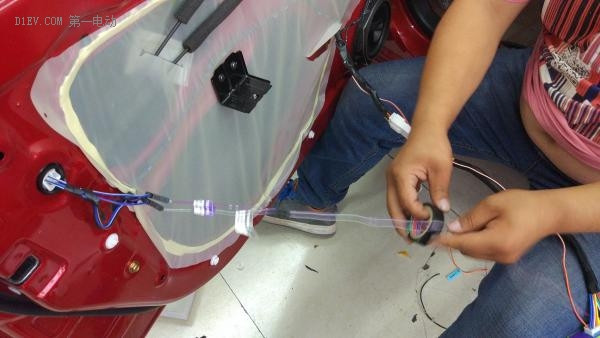

整理一下已經連接好的線路，以便稍后的測試與復原。(小師傅幫忙纏線)

來一張左側后視鏡的接口近照

開薪的下一次升級目標，很可能與車外后視鏡相關，你猜猜會是什么呢？！

看看接口的連接線，此時只是測試，所以還沒有用膠帶纏繞好！??！最后的樣子沒有照，但已經將所有接口部分通過膠帶綁好并做了防水處理。

線束都整理完畢，也做了防水處理，正準備將門內飾安裝回去時，發現一個問題，升降器沒有地方放。

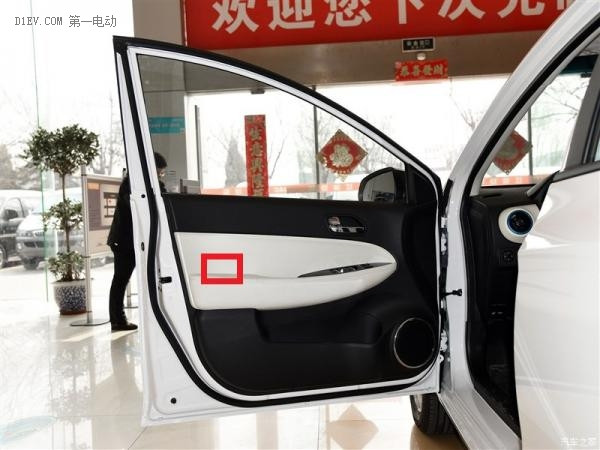

后來在圖上紅色區域(當然是里面，不是外面哈)內側，用壁紙刀挖去了一塊塑料泡沫，將升降器嵌入其中，并在升降器的外面貼上防水膠布加以安固。

至此，小5高大上的車窗升降器安裝完畢，小伙伴們，再也不用擔心鎖車沒關窗了。

夏天到了，進車之前，你還可以先將車窗遙控降下來，可是4窗兩兩下降，超級高大上??！

最后，再簡單介紹一下，車窗升降器的用途和好處：

1、鎖車，自動升窗，每個窗戶依次升窗，順序是右前、左前、右后、左后；功能：按鎖車鍵；

2、解鎖，可實現自動降窗，窗戶兩兩下降，順序是左前右前、左后右后；功能：按解鎖鍵、鎖車鍵、解鎖鍵，這3個鍵需要在3秒內完成就可以實現；

3、留縫，鎖車后想留個縫隙，用于透風，當然前提是你可以安心的離開保證車的安全，否則不建議；功能：解鎖-鎖車-解鎖-鎖車，在3秒內完成可實現4窗自動留縫，縫隙是3-5cm；

4、開車/停車，各窗自動升降；原車只帶主駕駛窗一鍵自動降窗，通過安裝升降器后，可以實現主駕駛位各窗戶的一鍵升窗、一鍵降窗。

生命在于折騰，只要擁有技術功底，只要愿意動手，只要勤于學習與創新，只要你愿意使小5變得高大上(其實實用性最最重要)，那么請繼續收看~~~帶你走進江淮iEV5高大上的功能升級之旅。
